第二章主板的工作原理
2.1主板的工作原理概述
2.1.1主板的硬启动过程
主板的硬启动过程如下：
①主板插入ATX电源插头，主板加载SVSB。
②按下主机上的电源开关(POWER BUTTON)，通知南桥，然后南桥发出信号经过转换后产生PS_ON#信号。
③POWER（ATX电源）输出SV、3.3V、12V等各路供电。
④电源输出稳定后，发出POWERGOOD信号通知主板。
⑤主板上产生各芯片和设备需要的电压，如1.5V、2.5V等。同时CPU也得到一个供电，拉低VRM芯片（CPU供电管理芯片）的VID信号。
⑥VRM芯片控制产生VCORE（CPU核心供电，部分资料也称为VCCP）给CPU。
⑦稳定的VCORE电压反馈给VRM控制芯片。VRM产生PWRGD信号，部分资料也称为VRM_GD、VCORE_GD等，专指CPU供电电源就绪。
⑧同时VCORE经转换后，产生CLK-EN送给主板CLK（时钟芯片）电路，时钟电路开始工作，产生各设备所需的时钟。
⑨南桥收到VRM产生的PWEGD和CLK电路送达的时钟信号后产生PCIRST#。
⑩PCIRST#送达ACPI控制器或门电路，经转化后分别送出，送达北桥的PCIRST#（新款主板为PLTRST#），送达北桥后，北桥送出CPURST#。
○11CPU收到CPURST#后，发出一个地址信号，这个地址信号固定为FFFFFFFOH，指向BIOS的入口地址，通过CPU到北桥的前端总线到北桥，北桥将该地址信号，经过HUB-LINK（新款Intel芯片组叫做DMI总线，不同厂家、不同产品的叫法不同）送达南桥。
○12南桥收到地址信号后，将地址发送给BIOS，然后取得该地址存储的命令，并通过数据线将取得的BIOS命令送到北桥，再至CPU，CPU执行接收到的指令，执行运算和控制，发出一系列指令。 至此，硬件启动过程完成。部分主板的设计会有所区别，在细节部分会有些不同，以上描述符合绝大部分主板硬件启动的框架。
精品文档
精品文档 1.主板上的英文字母都代表什么
1.L----电感.电感线圈
2.C----电容.
3.BC---贴片电容
4.R----电阻
5.9231 芯片-----脉宽
6.74 门电路-----它在主板南桥旁边
7.PQ----场效应管
8.VT 、Q、V----三级管
9.VD 、D---二级管
10.RN----排阻
11. ZD----稳压二极管
12.W-----电位器
13.IC---稳压块
14.IC 、N、U----集成电路
15.X 、Y、G、Z----晶振
16.S-----开关
17.CM----频率发生器(一般在晶振14.31818 旁边)
2. 计算机开机原理
开机原理：插上ATX 电源后，有一个静态5V 电压送到南桥,为南桥里面的ATX 开机电路提
供工作条件（ATX 电源的开机电路是集成南桥里面的），南桥里面的ATX 开机电路将开始
工作，会送一个电压给晶体，晶体起振工作，产生振荡，发出波形。同时ATX 开机电路会
送出一个开机电压到主板的开机针帽的一个脚，针帽的另一个脚接地。当打开开机开关时，
开机针帽的两个脚接通，而使南桥送出开机电压对地短路，拉低南桥送出的开机电压，而使
南桥里的开机电路导通，拉低静态5V 电压，使其变为0 电位。使电源开始工作，从而达到
开机目的。（ATX 电源里还有一个稳压部分，它需要静态5V 变为0 电位才能工作）。
3. 主板时钟电路工作原理
时钟电路工作原理：3.5 电源经过二极管和电感进入分频器后，分频器开始工作，和晶体一
起产生振荡，在晶体的两脚均可以看到波形。晶体的两脚之间的阻值在450---700 欧之间。
在它的两脚各有1V 左右的电压，由分频器提供。晶体两脚常生的频率总和是14.318M 。
总频（OSC ）在分频器出来后送到PCI 槽的B16 脚和ISA 的B30 脚。这两脚叫OSC 测试脚。
也有的还送到南桥，目的是使南桥的频率更加稳定。在总频OSC 线上还电容。总频线的对
主板开机工作原理
主板开机工作原理是指在计算机电源通电之后，主板负责对各种硬件设备进行初始化和配置，以确保计算机能够正常启动和运行。
主板开机工作原理可以简单地分为以下几个步骤：
1. 电源供电：计算机电源接通后，主板首先会接收到来自电源的电源信号，以提供电能给各个硬件设备。
2. 芯片组初始化：主板上的芯片组负责控制和协调各个硬件设备的工作，包括处理器、内存、硬盘、显卡等。在开机时，芯片组会接收到电源供电后的信号，并对各个硬件设备进行初始化，以确保它们能够正常工作。
3. 启动BIOS：BIOS（基本输入输出系统）是主板上的一个固件，负责初始化计算机硬件设备，并提供一些基本的输入输出功能。在开机时，芯片组会启动BIOS，并将硬件设备的相关信息加载到内存中。
4. POST自检：在BIOS启动之后，计算机会进行一项称为“开机自检”（POST，Power On Self-Test）的过程。在这个过程中，计算机会逐个检测各个硬件设备是否工作正常，以及它们的配置情况。如果发现硬件故障或配置错误，计算机会发出警告音或显示错误信息。
5. 启动引导程序：当硬件设备通过自检之后，计算机会加载操作系统的引导程序。这个引导程序会从硬盘或其他存储设备中读取操作系统的文件，并将控制权转交给操作系统来完成后续的启动过程。
总的来说，主板开机工作的原理就是通过电源供电，初始化芯片组和其他硬件设备，启动BIOS和引导程序，最终将控制权转交给操作系统，从而实现计算机的正常启动和运行。

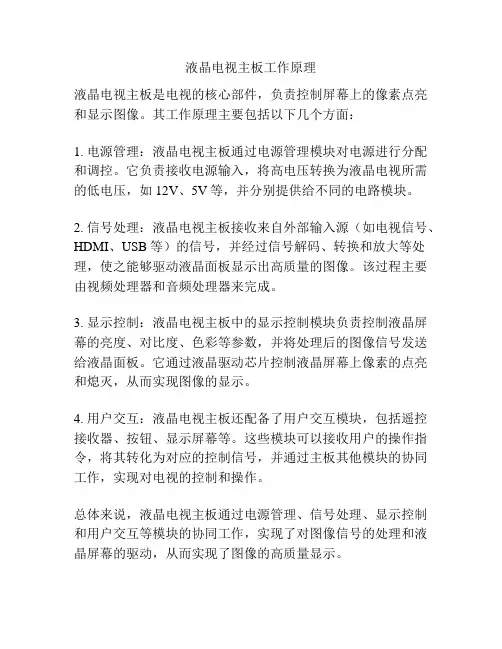

液晶电视主板工作原理
液晶电视主板是电视的核心部件，负责控制屏幕上的像素点亮和显示图像。其工作原理主要包括以下几个方面：
1. 电源管理：液晶电视主板通过电源管理模块对电源进行分配和调控。它负责接收电源输入，将高电压转换为液晶电视所需的低电压，如12V、5V等，并分别提供给不同的电路模块。
2. 信号处理：液晶电视主板接收来自外部输入源（如电视信号、HDMI、USB等）的信号，并经过信号解码、转换和放大等处理，使之能够驱动液晶面板显示出高质量的图像。该过程主要由视频处理器和音频处理器来完成。
3. 显示控制：液晶电视主板中的显示控制模块负责控制液晶屏幕的亮度、对比度、色彩等参数，并将处理后的图像信号发送给液晶面板。它通过液晶驱动芯片控制液晶屏幕上像素的点亮和熄灭，从而实现图像的显示。
4. 用户交互：液晶电视主板还配备了用户交互模块，包括遥控接收器、按钮、显示屏幕等。这些模块可以接收用户的操作指令，将其转化为对应的控制信号，并通过主板其他模块的协同工作，实现对电视的控制和操作。
总体来说，液晶电视主板通过电源管理、信号处理、显示控制和用户交互等模块的协同工作，实现了对图像信号的处理和液晶屏幕的驱动，从而实现了图像的高质量显示。
