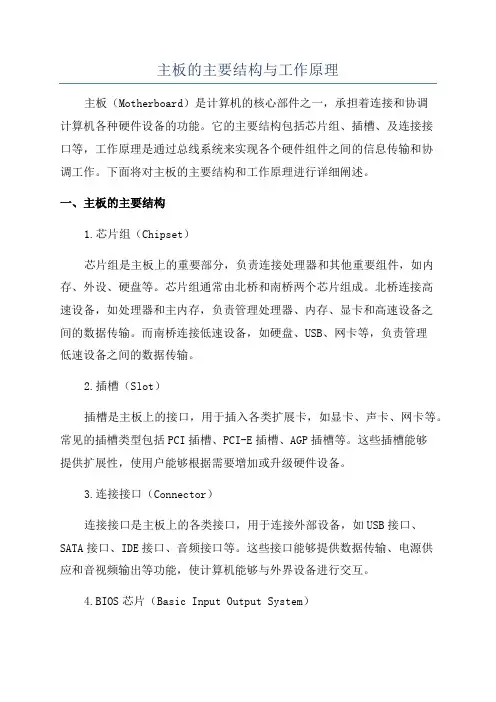

了解电脑主板的功能和作用电脑主板是电脑系统中最重要的组件之一，它承载着各种硬件设备的连接和信息传递功能。
本文将详细介绍电脑主板的功能和作用。
一、电脑主板的基本概念与结构电脑主板，又称为主板、母板，是整个电脑系统的核心部件。
它作为电脑内部各个硬件组件的中枢，通过其上的插槽和接口与处理器、内存、显卡、硬盘等设备连接，实现它们之间的数据传输和协调工作。
主板通常由多层电路板构成，上面布满了电子元件和导线，各个部件按照一定的布局和规则组合在一起。
主板上有CPU插槽、内存插槽、PCI-E插槽、SATA接口、USB接口等，这些插槽和接口连接着各类硬件设备。
二、电脑主板的功能1. 数据传输和通信功能：电脑主板提供了各种插槽和接口，使得各类硬件设备可以与主板相连接并进行数据传输。
CPU通过主板上的插槽与主板相连接，与内存和其他外设进行数据的交换和传输。
此外，主板上的各类接口如USB、SATA等，可以连接外部设备，实现与外界的数据交流。
2. 电源供电和电压管理功能：主板上的电源插槽可以连接电源设备，为整个电脑系统提供电力支持。
主板还具备电压管理功能，通过电源管理芯片对电流进行调节和优化，保证系统的稳定运行。
3. 硬件设备的支持和管理功能：主板上的插槽和接口可以支持多个硬件设备的连接，如CPU、显卡、声卡、网卡等。
主板兼容性的高低直接影响着系统的硬件选择和扩展能力。
此外，主板上还有集成的硬件管理芯片，负责管理和监控系统中各个硬件设备的运行状态，保证系统的正常工作。
4. BIOS芯片和系统启动功能：主板上的BIOS芯片存储了基本输入输出系统（BIOS），它是电脑启动和自检的重要组成部分。
BIOS提供了基本的硬件初始化、系统启动和设备驱动程序，确保系统在开机时能够正常自检和启动。
5. 性能调优和扩展功能：主板上的芯片组和BIOS设置提供了许多调优和扩展功能，如超频、调整内存频率等。
这些功能可以根据用户需求进行设置，提升系统的性能和稳定性。
电脑主板的工作原理
电脑主板是计算机系统的核心组件，负责连接和协调各种硬件设备的工作。
它由复杂的集成电路组成，包括CPU插槽、内
存插槽、扩展槽、芯片组等部件。
主板的工作原理是通过系统总线连接各个硬件设备，以实现数据传输和控制信号的传递。
具体来说，主板上的北桥芯片和南桥芯片起到重要的桥接作用。
北桥芯片负责连接CPU、内存和高速扩展插槽。
它通过前端
总线将CPU和内存连接起来，同时控制对内存的访问和数据
读写。
北桥芯片还提供了高速总线，例如PCI Express和AGP，用于插入显卡和其他高性能扩展卡。
南桥芯片则负责连接主板上的其他设备，例如硬盘、光盘驱动器、USB接口、网络接口等。
它通过后端总线将这些设备连
接到系统总线上，并负责控制这些设备的数据传输和输入输出操作。
南桥芯片还提供了一些重要的功能，例如声卡、电源管理和BIOS芯片等。
此外，主板上还有各种插槽和接口，用于安装扩展卡和连接外部设备。
例如，PCI插槽可以安装插件卡，如网卡、声卡和显卡，以增强计算机的功能与性能。
USB接口则用于连接各种
外部设备，如鼠标、键盘和打印机等。
总的来说，电脑主板的工作原理是通过各种芯片和接口的协同工作，实现不同硬件设备之间的通信和协调。
它提供了计算机
系统的基本功能和扩展能力，并保证了计算机的稳定性和可靠性。
电脑的主板工作原理
电脑主板是电子计算机的核心部件，其工作原理涉及到电路设计、信号传输和数据处理等多个方面。
下面将分别介绍它们的工作原理。
1. 电路设计：主板上的电路设计是为了提供各个组件之间的电气连接和数据传输。
主板上通常包括中央处理器(CPU)插槽、
内存插槽、扩展插槽、硬盘接口和电源接口等。
每个插槽和接口都有特定的电路设计，以满足相应组件的工作需求。
2. 信号传输：主板上的信号传输是指不同组件之间的数据和信号传递。
主板上通过导线、电路板线路和连接头等方式，将不同组件之间的信号传输进行连接。
例如，CPU与内存之间的
数据传输需要通过主板上的数据线路进行。
3. 数据处理：主板上的电路设计和信号传输主要是为了实现数据处理。
数据处理主要是由CPU来完成的，它负责对输入的
数据进行处理和运算，然后将结果传输到其他组件上。
主板上的其他组件，如显卡、声卡和网卡等，也会参与到数据处理中。
总之，电脑主板的工作原理是通过电路设计实现各个组件之间的电气连接和信号传输，然后利用CPU进行数据处理和运算。
这样，各个组件之间的协作和配合，才能使电脑系统正常工作。
电脑主板工作原理
电脑主板是计算机硬件中的核心组件之一，它起着连接、控制和协调其他硬件设备的作用。
它是计算机系统中所有组件和外设的中央枢纽，负责数据传输、信号交换、电源供应等关键功能。
主板通过各种插槽和接口连接处理器、内存、硬盘、显卡、声卡、网卡等硬件设备，以实现它们之间的通信和协作。
主板上的芯片组扮演着重要角色，其中北桥芯片负责处理处理器、内存和显卡等高带宽设备之间的数据传输，南桥芯片则负责处理低带宽设备（如硬盘、USB接口等）的数据传输。
主板工作的基本原理是通过系统总线和总线控制器来进行数据的传输和处理。
当用户操作计算机时，输入设备将信号发送到主板上的输入接口，主板通过总线将信号传递给相应的处理器进行处理。
处理器计算完成后，将结果存储在内存中。
若需要将结果输出，主板将信号传递到输出接口，再由输出设备进行展示或输出。
主板上的时钟发生器负责产生时钟信号，用于同步系统中各个设备的工作频率和节奏。
主板还提供电源管理模块，用于管理电源的供给和分配，以满足各个硬件设备的工作需求。
主板在工作过程中还具备错误检测和纠正的能力。
例如，主板上的BIOS（基本输入输出系统）能够自检硬件设备的状态，并在出现故障时提供错误信息。
总之，电脑主板通过连接、控制和协调各个硬件设备的工作，实现了计算机系统的正常运行。
它起着枢纽作用，是其他硬件设备安装和协同工作的基础，保证了计算机的高效运行。
电脑笔记本主板工作原理电脑笔记本主板是一块集成电路板，承载着连接各种硬件设备和组件的功能。
它作为计算机的核心，主要负责数据传输、能源供应和协调各种硬件设备的工作。
以下是电脑笔记本主板的工作原理：1. 中央处理器（CPU）：主板上的CPU插座用于连接CPU。
CPU是计算机的大脑，它执行计算机的指令和运算。
主板通过提供电源和数据传输线路，使CPU能够正常工作。
2. 芯片组：芯片组是主板上的一组芯片，包括北桥和南桥。
北桥负责连接CPU、内存和显卡，南桥则负责连接硬盘、USB接口、音频接口等外设。
芯片组通过提供数据传输和控制信号，协调各个硬件设备之间的工作。
3. 内存插槽：主板上的内存插槽用于连接内存条。
内存是计算机用来存储数据和程序的地方，它通过与CPU的数据传输和缓存协作，提高计算机的运行速度和效率。
4. 扩展插槽：主板上的扩展插槽用于连接其他硬件设备，如显卡、声卡、网卡等。
这些插槽通过电源和数据传输线路提供给这些设备所需的电力和信号，并与CPU和内存进行数据交换。
5. 电源接口：主板上的电源接口连接电源供应器，将电源传输给各个硬件设备，为它们提供所需的电力。
6. BIOS芯片：主板上的BIOS芯片负责启动计算机和进行硬件初始化。
它保存着计算机启动时需要的信息和程序，并提供一种接口，使操作系统能够与硬件设备进行通信。
7. 数据线路：主板上密布着各种数据线路，用于传输数据和信号。
这些线路连接CPU、存储器、硬盘、显示器等各个硬件设备，实现它们之间的数据交换和传输。
总之，电脑笔记本主板通过提供电源和数据线路，协调各个硬件设备之间的工作，使计算机能够正常运行。
它承载了连接、传输和控制各种硬件设备的功能，是计算机系统中不可或缺的一部分。
了解电脑主板的组成和功能电脑主板是一款电子设备，它在电脑中扮演着至关重要的角色。
主板连接了各种硬件组件，如中央处理器（CPU）、内存、显卡和存储设备等，使它们可以相互通信和协调工作。
了解电脑主板的组成和功能，有助于我们更好地理解电脑的工作原理和提升电脑性能。
本文将介绍电脑主板的组成和各个组件的功能。
一、主板的外观和基本组成电脑主板通常是一个长方形的电路板，其表面有一系列连接插槽和插座。
主板的颜色和材质可能因制造商而异，但基本功能和组成大体相同。
1. CPU插槽：位于主板的中央位置，用于安装中央处理器（CPU）。
CPU是电脑的大脑，负责执行各种计算任务。
2. 内存插槽：位于CPU插槽附近的位置，用于安装内存条。
内存条是电脑用于存储临时数据的地方，提供给CPU快速读取和写入数据。
3. 扩展插槽：位于主板的边缘位置，用于安装显卡、网卡、声卡和其他扩展设备。
这些插槽通常是PCIe或PCI插槽。
4. SATA接口：用于连接硬盘驱动器、光驱和其他存储设备。
SATA接口提供数据传输和电源连接。
5. USB接口：用于连接外部设备，如鼠标、键盘、打印机和移动存储设备等。
6. 电源插口：用于连接电源供应器，为主板和其他组件提供电力。
二、主板的核心组件和功能主板上的核心组件包括芯片组、BIOS和电源管理。
1. 芯片组：芯片组是主板上的集成电路组成的集合，包含北桥芯片和南桥芯片。
北桥芯片连接CPU、内存和显卡等组件，南桥芯片管理磁盘驱动器、USB接口和其他外设。
2. BIOS（基本输入/输出系统）：BIOS是主板上的固件程序，负责初始化电脑硬件、进行启动自检、加载操作系统和提供基本的输入输出功能。
3. 电源管理：主板上的电源管理芯片负责供电控制和电源管理。
它监控电力需求，控制电压和功率分配，确保各个组件的利用效率。
三、主板的性能和扩展能力电脑主板的性能和扩展能力对整体系统性能至关重要。
1. 性能：主板的性能取决于芯片组、总线速度和支持的技术标准等。
电脑的主板工作原理
电脑的主板是计算机系统的核心组件之一，它起到连接和传输数据的作用。
主板是一个大型的电路板，上面布满了各种电子元件和连接器。
它承载了CPU（中央处理器）、内存、显卡、硬盘、光驱等关键组件，并通过各种总线和接口将它们连接在一起。
主板的工作原理如下：
1. 电源供电：主板会自动识别电源，并将电源供电的能量分配给各个组件。
这样才能保证电脑的正常运行。
2. 总线数据传输：主板上的各个组件通过总线进行数据传输。
总线是一种并行通信的方式，它可以同时传输多个位的数据。
主板上通常有多个总线，如前端总线（FSB）、PCI总线、PCIe总线等。
3. CPU控制：主板上的CPU插槽用于连接和支持CPU。
CPU
是计算机的大脑，它通过主板与其他组件进行通信和控制。
主板上的芯片组负责与CPU之间的通信，并将CPU产生的指令
和数据传输到其他组件。
4. 内存管理：主板上的内存插槽用于安装内存模块。
内存是计算机存储数据的地方，它能够提供快速的数据读写速度。
主板上的芯片组负责管理内存，包括数据的读取、写入和刷新等操作。
5. I/O接口：主板上还包含了各种输入输出（I/O）接口，用于
连接外部设备，如显示器、键盘、鼠标、打印机等。
这些接口
提供了数据和信号的传输通道，使得计算机能够与外部设备进行交互。
总之，主板起到了连接和管理计算机各个组件的作用，它负责数据传输、电源供应和控制等重要任务。
只有主板正常工作，计算机才能够正常运行。
主板维修原理知识点总结一、主板结构概述主板是一块电脑内部的集成电路板，它是电脑的核心部件之一，用于连接各种硬件设备，包括中央处理器、内存、显卡、声卡、网卡等。
主板的结构很复杂，包括多个不同功能的芯片、插槽、连接器等部件，必须理解主板的结构和原理才能进行有效的维修工作。
1. 主板的芯片主板上的各种芯片负责不同的功能，其中最重要的是北桥和南桥芯片。
北桥连接中央处理器、内存和显卡，而南桥连接其它外围设备，如硬盘、光驱、网卡等。
此外，还有CPU、BIOS芯片、声卡芯片、网卡芯片等。
每个芯片都有自己的功能，出现问题时需要进行针对性的维修和调试。
2. 主板的插槽和连接器主板上有很多插槽和连接器，用于连接各种硬件设备。
常见的插槽包括CPU插槽、内存插槽、显卡插槽、扩展卡插槽等，连接器包括电源插座、USB插口、SATA接口、网线接口等。
这些插槽和连接器在维修过程中都有可能出现问题，需要进行仔细检查和维修。
3. 主板的电源管理主板对电源的管理很重要，它需要接收来自电源的电压并将其分配给各个硬件设备。
电源管理模块还负责对电源进行保护，避免过压、过流等问题对硬件设备造成损坏。
如果主板的电源管理出现问题，电脑就无法正常工作，因此需要及时维修和调试。
4. 主板的信号传输主板上有很多信号传输线路，负责将数据和信号传输到各个硬件设备。
这些线路包括PCI 总线、AGP总线、PCI-E总线等。
如果这些线路出现问题，就会导致硬件设备无法正常工作，需要进行排查和修复。
二、主板维修的基本原理主板维修是一项非常复杂的工作，需要对主板的结构和原理有深刻的理解。
以下是主板维修的一些基本原理。
1. 理解主板的结构主板上有很多不同功能的芯片、插槽和连接器，维修工作需要对这些结构有清晰的认识。
只有了解主板的结构，才能有效进行维修和调试工作。
2. 掌握主板的工作原理主板连接各种硬件设备，并通过芯片、插槽和连接器进行数据传输和信号处理，必须深入理解主板的工作原理才能进行有效的维修工作。
电脑主板电路工作原理
电脑主板是电脑的重要组成部分，它起到了连接各个硬件设备并协调它们工作的作用。
主板上的电路起到了连接各个组件的桥梁作用。
主板上的电路主要由线路、电阻、电容、晶体管等构成。
这些电路用来传输和处理数据信号、电流以及控制信号。
电路的工作原理主要包括以下几方面：
1. 数据传输：主板上的电路通过数据线路实现各个硬件设备之间的数据传输。
例如，CPU通过总线将数据传输给内存，并通过北桥芯片将数据传输给显卡或其他外设。
2. 电能供给：主板上的电路通过电源连接外部电源，将电能转换为各个硬件设备所需的工作电流和工作电压。
电路中的稳压电源模块可以将高压电能转换为稳定的低压电源。
3. 控制信号传递：主板上的电路通过控制信号线路传输控制信号，以控制各个硬件设备的工作状态。
例如，BIOS芯片通过向CPU发送信号来控制其工作频率和电压。
4. 输入输出处理：主板上的电路通过输入输出接口，将外部设备与计算机主机连接起来。
例如，USB接口、网卡接口等，可以将外设的数据输入到计算机中，也可以将计算机中的数据输出到外设。
总之，电脑主板上的电路通过数据传输、电能供给、控制信号传递和输入输出处理等方式，实现各个硬件设备之间的协调工作，使得计算机系统能够正常运行。
了解电脑主板的工作原理电脑主板是电脑的核心部件之一，负责连接各种硬件设备，实现数据传输与处理任务。
了解电脑主板的工作原理有助于我们更好地理解电脑的组成和运行机制。
本文将从电脑主板的基本结构、重要组成部件以及工作原理等方面展开论述。
一、电脑主板的基本结构电脑主板是一块集成电路板，通常是矩形形状。
它由多层电路板堆叠而成，上面布满了各种电子元件。
主板上有不同的插槽和接口，用来连接处理器、内存、硬盘、显卡、声卡等硬件设备。
二、重要组成部件1. CPU插槽：用于插入中央处理器（CPU），CPU是任何计算机系统中的核心部件，负责执行计算机指令并进行数据处理。
2. 内存插槽：用于插入内存条，内存条是用来存储计算机运行中的临时数据和指令，对于计算机的运行速度起到至关重要的作用。
3. PCI插槽：用于插入扩展卡，如显卡、声卡、网卡等，这些扩展卡可以提供额外的功能和性能。
4. 硬盘接口：用于连接硬盘，使计算机能够读取和存储数据。
5. USB接口：用于连接外设设备，如鼠标、键盘、打印机等。
6. BIOS芯片：是主板上的一块固化的存储芯片，保存了计算机启动时需要的基本输入/输出系统（BIOS）。
三、工作原理电脑主板的工作原理可以简单地概括为输入、处理和输出的过程。
1. 输入：用户通过键盘、鼠标等设备输入指令和数据，这些输入信号会被传送到主板上的相应接口。
2. 处理：主板上的CPU接收到用户输入的指令和数据后，会进行相应的计算和处理。
CPU通过与内存的配合，读取存储在内存中的程序和数据，并进行运算处理。
3. 输出：经过CPU处理后的数据和结果，通过显卡输出到显示器上，通过声卡输出到音箱或耳机，通过网卡实现网络连接等。
在这个过程中，主板上的各个组成部件通过系统总线进行通信和协调。
系统总线以电子信号的形式传递指令和数据，通过控制总线、地址总线和数据总线等传输信号。
此外，主板上的BIOS芯片起到了重要的作用。
在计算机启动时，BIOS芯片内储存的固化程序将首先运行，它会进行硬件自检和初始化，然后引导操作系统的加载。
主板无疑是电脑最核心的部件。
目前，奔腾主板市场空前繁荣，据《计算机世界报》报导，奔腾主板来自数十个生产厂家，有近百种之多，如何从这么多种类的主板中选择呢？本节将从主板的原理与结构方面出发，揭开主板的神秘面纱，使读者对主板能有一个清晰的认识，对选购和装机都不无益处。
</P><P> 奔腾级AT主板的结构及工作原理奔腾级主板的结构下面是奔腾级主板的结构框图。
由图中可以看到主板上的一些主要部分。
FDC：软驱控制器（接口）USB：通用串行总线（接口）SIMM：72线内存条插槽DIMM：168线内存条插槽PS／2：PS／22鼠标接口BIOS：基本输入输出系统LPT：并行接口（打印口）COM1、COM2：串行接口显然，主板主要由三类构件组成：集成电路、各种插槽插座和一大块多层电路板。
在主板上的众多集成电路中，有着重要程度上的差别。
图中有阴影的几个集成电路决定了主板的性能，这几个集成电路称为“芯片组”或“套片”，包括PCM芯片、LBX芯片、SIO芯片。
</P><P> 奔腾主板的工作原理 PCI ISA总线奔腾主板中，CPU只与套片（芯片组）直接打交道，套片作为CPU的全权代表，处理CPU与内存、高速缓存、PCI插卡、ISA插卡、硬盘等外部设备的通信。
各芯片的作用如下：1.PCI、内存、Cache控制器（PCMC）芯片PCMC是“PCI、Cache and Memory Controller”的缩写，从名字上就可以看出来，它的作用是：管理PCI总线、管理Cache、管理内存。
由于PCMC内的二级Cache控制器只支持256KB或512KB的二级Cache，于是采用Intel套片的主板就没有提供其它容量Cache。
如果你听到某个主板声称自己支持1024KB的Cache，那就说明它用的肯定不是Intel的套片。
另外，在PCMC内还集成有DRAM控制器，负责DRAM的刷新、读写和被Cach e。
因此，主板支持的内存种类、内存的最大容量也不是任意的，主板生产商在这方面依然只能服从这些限制。
2.局部总线加速器（LBX）芯片LBX是“Local Bus Accellerator”的缩写，它具有下列主要功能：◇提供64位的DRAM界面，支持猝发式读写。
支持的内存读写方式和读写周期也会影响主板的性能。
◇提供32位的PCI界面。
LBX与PCMC一起作为CPU总线到PCI总线的桥梁，提供了PCI总线。
◇提供CUP与内存、CPU与PCI总线、内存与PCI总线之间的读写缓冲，提高数据传输速度。
这些缓冲的大小将影响主机板的性能。
FX套片性能不如HX、V X套片，部分原因就在于其读写缓冲较小。
◇某些版本的LBX还支持内存校验和纠错。
3.系统I／O（SIO）芯片SIO是“System I／O”的缩写，具有下列主要功能：◇作为PCI总线到ISA总线的桥梁，提供ISA总线，并且负责ISA设备的仲裁。
◇集成82C54实时钟，用于系统时钟、内存刷新、扬声器发声。
◇支持X工具总线。
X工具总线的作用是连接多功能I／O芯片、键盘、实时钟和BIOS片选。
多功能I／O芯片提供了双串口、一并口、软驱接口。
有的I ／O芯片还提供了游戏杆接口。
◇集成2个82C59中断控制器，管理系统硬件中断。
◇支持CPU的系统管理模式，用于绿色功能，能让CPU进入省电的休眠状态或者在需要的时候唤醒CPU。
◇提供2个增强型DMA控制器，支持多种DMA功能。
◇最新的SIO还支持USB总线接口。
</P><P>奔腾级ATX主板的结构及工作原理下图是ATX主板的结构框图。
是当前的主流机采用的主板。
1.ISA扩展槽这种扩展槽的颜色一般是黑的，在80X86系列电脑中，除了最早的XT机的主板，几乎所有主板都有数个ISA扩展槽，图中的主板具有4个ISA槽。
顾名思义，扩展槽是用来扩展计算机功能用的。
比如，购买了一块声卡，需要一个扩展槽，购买了一块解压卡，也需要将它插到一个扩展槽里。
插在Pentium机ISA槽内的卡除了上述两种外，常见的还有：网卡、SCSI卡、内置Modem等。
2.I／O芯片几乎所有的Pentium主板都自带I／O电路。
Pentium主板上的I／O芯片最常见的是Winbond公司的W83787和W83786。
I／O芯片的功能是提供软驱接口、串并行通信口等等。
3.PCI扩展槽同ISA扩展槽相比，PCI扩展槽的长度要短得多，而且颜色一般都是白的。
仔细观察，PCI扩展槽内引线与引线的距离比较近，因此PCI卡上面的引线并不少于ISA卡。
常见的PCI卡有PCI显示卡、PCI接口的SCSI卡和网卡。
4.168线内存插槽168线内存可以提供64位线宽的数据，因此使用一条就可以启动Pentium 系统。
图中的主板有3个168线内存槽，目前新的主板一般有两个或四个168线内存槽，扩展内存很方便。
常见的168线内存大多是SDRAM（Synchronous DR AM，同步内存），其效率要比EDO和FPM内存高，使得整个系统性能也有一定的提升。
目前常见的SDRAM的速度是66MHz的，83MHz和100MHz的也开始上市。
5.72线内存槽与168线内存相比，其长度显然短多了。
一条72线的内存可提供32位线宽的数据，由于Pentium芯片是64位的，因此，除了少数特别设计的Pentium主板，大部分都需要两条72线内存条才能启动系统。
该主板只有四个72线槽。
目前，72线条内存正象30线内存条一样遭到淘汰。
72线内存常见的有EDO RAM（E xtended Data Outup RAM，EDO内存）和FPM RAM（Fast Page Mode RAM，普通内存）。
一般EDO RAM的速度为40～60ns，FPM RAM速度为60～70ns。
注意，虽然很多系统声称支持SD RAM和EDO RAM混用，但最好不要这样做，这对系统的稳定和安全不利。
6.LPT1、COM1和COM2通信口、USB接口ATX主板上集成了这几个串并行通信口。
并行通信接口LPT1（俗称打印口，因为它常接打印机）在上面，两个串行通信接口COM在下面。
AT主板则要用排线把端口连到机箱上，在主板只有I／O芯片。
COM口上一般可以接鼠标、外置Modem等。
通过“直接电缆连接”(Windows 9 5)、Inter link／Inter server(DOS 6.X以上）和Laplink(Pctools高版本）等程序和通信线，这几个接口也可以用于短距离的微机间数据传输。
由于并行口传输速度远远快于串行口，大量数据传输时推荐采用并行口。
Pentium主板上的并行口一般都可以设置为EPP(Enhanced Paralel Port，增强并行口）方式，比传统的SPP(Standard Parallel Port)方式速度更快。
USB即通用串行接口的意思，它可以实现机箱外的热即插即用，而且可连接的设备多达127个。
不过USB似乎总是“雷声大、雨点小”，至今未见多少实际行动，主板上的这两个USB接口无非是个高级摆设而已。
7.键盘接口用于外接键盘。
8.PS／2鼠标接口俗称圆口鼠标接口，若使用圆口鼠标，就可省下一个COM口。
9.ATX电源接口ATX主板上另一处明显特征，就是这个电源插座了。
ATX电源插座是20芯双排插座，必须使用ATX电源。
相应地，ATX电源插头变成了20芯大插头。
使用A TX电源除了享受软关机的乐趣之外，装机时也省了不少事，起码不用担心插错电源插头。
10.电容、降压芯片和扼流圈（电感）尽管ATX电源可以直接输出3.XV的电压，但是很多CPU需要双电压或更低的电压，因此降压电路还是必要的。
在以前的主板中，常常采用线性调压电路，“多余的”电压和功率都消耗在降压集成电路上了。
目前的主板几乎都采用了开关电源（Switching Power Supply）调压电路，开关电源的功耗更少，效率更高，可以输出的功率更大（华硕的P2L97AGP主板就是用的开关电源调压电路），开关电源需要用容量相对较大的电解电容和扼流圈（一个圆磁环，上面绕了几圈漆包线）滤波，保证平直的输出电压。
11.二级高速缓存随着芯片集成度的提高，Pentium主板上的二级Cache从最初的256K异步缓存发展到256K同步缓存（可扩至512K），后来又发展到512K在板的同步缓存。
在TX主板上，512K同步缓存已经成为标准配置。
12.CPU插座这是标准的Socket7型插座，这种插座一般都可以支持Intel P54C系列、P 55C系列（带有MMX技术的Pentium）；AMD的K5和K6系列；Cyrix／IBM的6X 86(M1)系列和6X86MX系列。
仔细观察CPU插座上的针孔，可以发现左下角最外层缺了一个孔。
这是CPU 的定位标记。
CPU背面的某个角上常有一个白点或缺一小块，这是表示集成电路1号脚位置，只要将它和插座的定位标记对准，然后插进去就可以了。
一般插错了方向是插不进去的。
13.EIDE接口几乎所有的Pentium主板都提供两个EIDE接口，总共可以接四个EIDE设备，如硬盘、光驱等。
若只有一个硬盘和一个光驱，推荐将硬盘接在IDE1口上，光驱接在IDE2口上，光驱和硬盘均跳为Master。
这样接不但可以提高系统的效率，而且可以解决老版本的Windows 95播放VCD的问题。
EIDE接口和软驱接口的区别是：EIDE口（40Pin）总是有两个同样大的插座并排在一起，且比软驱接口长一些。
在各种接口的旁边通常都有图表示何处是1号针。
14.软驱接口软驱接口是34Pin的，目前几乎所有的机器都只配一个3英 1.44M的软驱。
希望以后能将3英 软驱淘汰掉，改用Zip或LS－120新型大容量软驱。
15.芯片组芯片组是主板上最重要的部分，一共有两片，大小略有差别。
它的作用通俗地讲，就是负责指挥、调度主板上各元件协同工作，也有将它比作神经中枢的。
由此习惯上才会把采用某某芯片组的主板直呼作某某主板（如采用Intel 82430 TX芯片组的奔腾主板称作TX主板，采用Intel 82440FX芯片组的主板叫做FX 主板等等）。
上图采用了Intel的82430TX芯片组。
TX芯片组对SDRAM的支持更好，更好地支持带MMX技术的CPU芯片（以前的HX和VX主板能支持MMX，但没有针对MMX进行优化），支持硬盘的Ultra DMA33模式，大大提高了硬盘的数据传输速度。
Qunatum的Fireball四代支持Ultra DMA33。
TX芯片组的两块芯片分别是F W82439TX和FW82371AB。
从奔腾时代开始，Intel 的芯片组经历了82430FX、82430HX、82430VX、82 440FX、82440LX 、82440BX几代，其外频由66MHz到100MHz。
