EM系统运行管理操作手册

1.1.1 缺陷故障登记

1.1.1.1 业务流程简介

缺陷管理是利用M2通知单的故障代码等相关信息实现了对设备缺陷的记录、 分级、 处理、 统计、 分析等功能。利用相关报表能够查询设备缺陷、 处理措施、 消缺状况、 消除时间等信息, 以实现对设备缺陷的闭环管理。

1.1.1.2 业务流程各步骤说明

创立故障通知单

1、 EP菜单路径

首页->操作工维护->缺陷故障登记->创立故障通知单

2、 操作说明

创立一个通知类型为M2的通知单。

点”创立故障通知单”进入创立故障通知单搜索条件界面, 按设备的功能位置或位号进行搜索, 分为搜索条件界面和高级查询界面: 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

说明:

➢ 因为创立通知单的对象有两种, 针对位置或者设备创立通知单, 因此查询也分为查询两种技术对象, 一种是查询位置, 一种是查询设备;

➢ 位置有两种查询方法, 一种是快速查询, 即初始界面, 按位置和位置描述查询; 另一种是高级查询, 点位置描述后的”高级”按钮即显示位置高级查询界面;

➢ 设备也有两种查询方法, 一种是快速查询, 即初始界面, 按设备位号和设备描述查询; 另一种是高级查询, 点设备描述后的”高级”按钮即显示设备高级查询界面, 高级查询能够按照多个查询条件来查。 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

屏幕解释

栏位 说 明 范例

功能位置 功能位置编码

功能位置描述 功能位置描述

技术标识号 设备技术标识号, 即工艺位号( 标准化后)

设备描述 设备说明

搜索支持通配符查询: 例如, 在位置里输入”QZ”, 结果显示功能位置编码为”QZ”的信息; 如果输入”QZ*”, 则显示以QZ开头的所有功能位置; 输入”*QZ*”, 显示包含QZ的所有功能位置。

如果要查询功能位置, 对功能位置创立通知单, 在位置或位置描述中输入查询条件, 点击按钮, 即显示功能位置查询结果清单;

点击按钮, 进入功能位置高级搜索界

屏幕解释

栏位 说 明 范例 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

计划工厂

提出维护计划的工厂

QZM2

计划员组 对该设备提出维护计划的车间,

即设备的管理车间或专业 J01

维护工厂 设备所属工厂 QZM2

工厂区域 设备所属区域/车间

位置 功能位置编码 QZL1-02-2411*

位置描述 功能位置描述

最大限制数 默认显示结果最多200条, 输入0为不限制结果显示数量

输入查询条件后, 点返回搜索条件界面, 点, 即显示查询结果清单:

选中一条, 进入”创立通知单”界面。

在设备位号或设备描述字段中输入查询条件, 点, 即显示设备查询结果清单, 支持通配符查询; 点, 进入设备高级搜索界面: 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

屏幕解释

栏位 说 明 范例

计划工厂 QZM2

计划员组 对该设备提出维护计划的车间, 即设备的管理车间 J01

维护工厂

工厂区域

设备号 设备编号

设备描述 *电脱盐注水泵*

ABC标识 A关键设备B主要设备C一般设备

分类字段 填写未经规范整理的设备位号( 原始)

技术对象类型 设备所属的28大类1037小类的类别代码

技术标识号 填写设备的工艺位号( 标准化后)

设备种类 动、 静、 电、 仪等种类

输入查询条件后, 点返回搜索条件界面, 点, 显示查询结果清单: 资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

选中一行设备, 点击进入创立通知单界面, 或点返回搜索界面。

说明:

➢ 计划工厂、 维护工厂、 计划员组、 工厂区域、 分类字段、

技术对象类型、 技术标识号, 这几个字段, 能够按照用户的习惯称呼配置描述。

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。

进入创立通知单界面, 系统默认创立M2型故障通知单:

屏幕解释:

栏位 说 明 范例

通知单 通知单号创立时为空, 保存后自动带入

通知单描述 通知单短描述: 对于M2(故障报告)通知单保存时, 用 设备名称+故障信息保存为通知单的描述文本, 如果文字数超过20个( 一个文字相当于两个字母) , 用车间名称+设备位号+故障现象代替。 2111-P-101A泵机封泄漏

位置 默认设备功能位置, 如果没有设备, 由选择屏幕自动带入 QZL1-02-2111-P101

设备号 由选择屏幕自动带入 10000235

故障现象 选择输入( 正常业务开展时必输) Z1 Z101

报告者 报告故障的人名字(默认当前用户) 设备员*

故障开始日期 默认当前日期( 可根据实际时间调整)

故障开始时间 默认早8点( 可根据实际时间调整)

是否停机 选择输入, 是/否

创立人 默认EP登陆用户名( 可根据用户调整)

影响 选择输入 单台设备停运

维修单位 工作中心, 由设备或功能位置主数据带入, 也可手工更改

合集下载

正弦电气 EM730 系列变频器用户指南说明书

正弦电气 EM730 系列变频器用户指南说明书

1前言

感谢您选用正弦电气EM730系列变频器。

资料编号：31010206

发布时间：2021-07

版 本：200

EM730系列变频器是正弦电气推出的高可靠性、小体积通用变频器：EM730支持三相交流异

步机、永磁同步电机（EM730永磁同步非标）；支持多种驱动控制技术——矢量VF控制技术（VVF）

和无速度传感器矢量控制技术（SVC）；支持速度和转矩两种输出形式，支持Wi-Fi接入功能及

后台软件调试功能。

EM730系列变频器有如下特点：

支持手机APP调试或监视变频器状态；

支持Wi-Fi模块或串口接入；

丰富、便捷的PC端后台软件功能；

50℃环境温度，无需降容；

支持“一键飞梭”，快速、精准调速；

保护功能完善：短路、过流、过压、过载、过热等多重保护。

在使用EM730系列变频器之前，请您仔细阅读本手册，并请妥善保存。

变频器首次与电机连接时，请您正确选择电机类型（异步机或同步机），并设定电机铭牌参

数：额定功率、额定电压、额定电流、额定频率、额定转速、电机接法及额定功率因数等。

由于我们始终致力于产品和产品资料的完善，因此，本公司提供的资料如有变动，恕不另

行通知。

最新变动和更多内容，请访问

2安全注意事项安全定义：在本手册中，安全注意事项分以下两类；

危险：由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况。

注意：由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情

况。请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章内容所要求的安全注

意事项进行操作，如出现因违规操作而造成的任何伤害和损失均与本公司无关。

安全事项

安装前：

危险

1、开箱时发现包装进水、部件缺少或有部件损坏时，请不要安装！

2、外包装标识与实物名称不符时，请不要安装!

注意

1、搬运时应该轻抬轻放，否则有损坏设备的危险！

2、有损伤的变频器或缺件的变频器请不要使用，有受伤的危险！

3、不要用手触及控制系统的元器件，否则有静电损坏的危险！

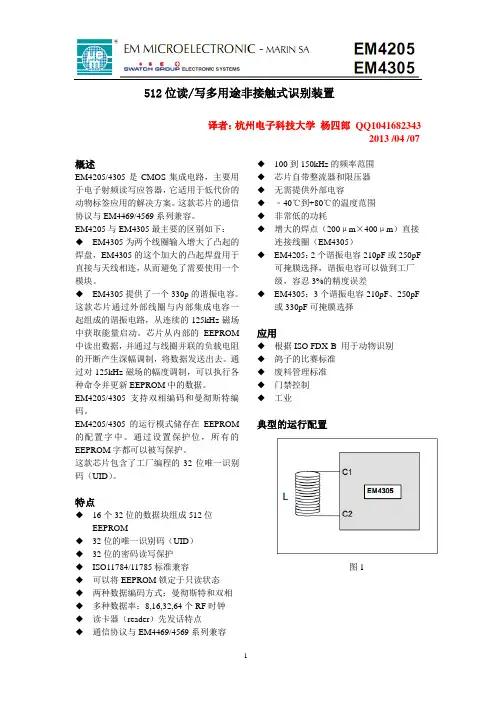

EM4305和4205中文数据手册
