FSI流固耦合命令求解流固耦合问题
使用ANSYS计算结构在水中的模态时, FLUID29,FLUID30单元分别用来模拟二维和三维流体部分,相应的结构模型则利用PLANE42单元和SOL ID45等单元来构造，其中，PLANE42和SOL ID45分别是用来构造二维和三维结构模型的单元。FLUID30是流体声单元,主要用于模拟流体介质及流固耦合问题。该单元有8 个节点,每个节点上有4 个自由度,分别是XYZ上3个方向位移自由度和1个压力自由度,为各向同性材料。输入材料属性时,需要输入流体的材料密度(作为DENS 输入)及流体声速(作为SONC输入),流体粘性产生的损耗效应忽略不计。FLUID29是FLUID30单元在二维上的简化，少了一个Z向的位移。SOLID45单元用于构造三维实体结构。单元通过8 个节点来定义,每个节点有3 个沿着XYZ方向平移的自由度。PLANE42是SOLID45单元在二维上的简化。
在利用ANSYS建模分析时,流场域单元属性分为2种,由KEYOPT(2)(指定流体和结构分界面处结构是否存在) 控制,在流固耦合交界面上的单元KEYOPT(2)
= 0 ,表示分界面处有结构,其他流体单元KEYOPT(2)=1,表示分界面处无结构。流体-结构分界面通过面载荷标志出来,指定FSI label可以把分界面处的结构运动和流体压力耦合起来,分界面标志在分界面处的流体单元标出。
数值分析的步骤
1) 建立流体单元的实体模型。建立流体模型,需要确定流体域的范围,可以把无限边界流体简化成流体区域的半径为固体结构半径的10倍。
2) 标记流固耦合界面。选取流体单元中流固交界面上的节点,执行FSI 命令,流固耦合交界面的处理:流体与固体是两个独立的实体,在划分单元时在两者交界面上的单元网格要划分一致,这样在交界面上的同一位置一般就有两个重合的节点,一个节点属于流体单元,一个节点属于固体单元,这两个重合节点在交界面的位移强制保持一致。
AnsysWorkbench⾃由模态及预应⼒模态计算
Ansys Workbench ⾃由模态及预应⼒模态计算
模态计算是研究结构振动特性必不可少的，即分析结构的固有频率和振型，同时也是进⾏其他动⼒学分析的，如瞬态动⼒学分析、谐响应分析和谱分析必不可少的。
结构固有频率只取决于系统本⾝的刚度和质量的⽐值，简单的单⾃由度弹簧质量系统的固有频率可表⽰为：m
2 1
2 K
==
π
πωi i f ---i ω为系统圆周频率
---K 为系统刚度 ---M 为系统质量
所以⼀般模态计算只需计算⽆阻尼固有频率即可，当需要谐响应分析联合计算考虑振动值时，需考虑阻尼的影响，下⾯利⽤Ansys Workbench 有限元计算软件求解结构⾃由模态和有预应⼒模态。 ⼀、结构⾃由模态计算
1、打开软件，进⼊Ansys Workbench 操作平台，下图⽰， 选中左侧Modal 模块，双击或者⿏标左键按住拖动⾄右侧空⽩处
2、双击Engineering Date,编辑材料，如下图所⽰ 点击左上⾓Engineering Date Sources
出现材料库⽂件夹，选择其中⼀种（此处选择General Materials），下⾯出现该材料库中包含材料名称，点击后⾯按钮，此时材料即可使⽤（此处选择Aluminum Alloy）
再次点击Engineering Date Sources即可退回下图，点左上⾓Engineering Date关闭按钮
3、CAD导⼊或者直接建⽴模型，此处直接导⼊solidworks建⽴好的模型
右键Geometry---Browse
弹出选择对话框，选择你所需的模型
（若Ansys worbench软件没有与CAD软件关联，可先将模型转化成中间格式）
4、双击Geometry，进⼊界⾯选中Import1，右键⽣成模型，或者直接按F5⽣成检查⽣成模型，如⽆问题关闭该模块
5、退出⾄操作平台后，双击Modal，进⼊设置界⾯
点击Geometry下part1，在下⽅出现的Details of part1中的Material---Assignment,选择前⾯增加的材料Aluminum Alloy

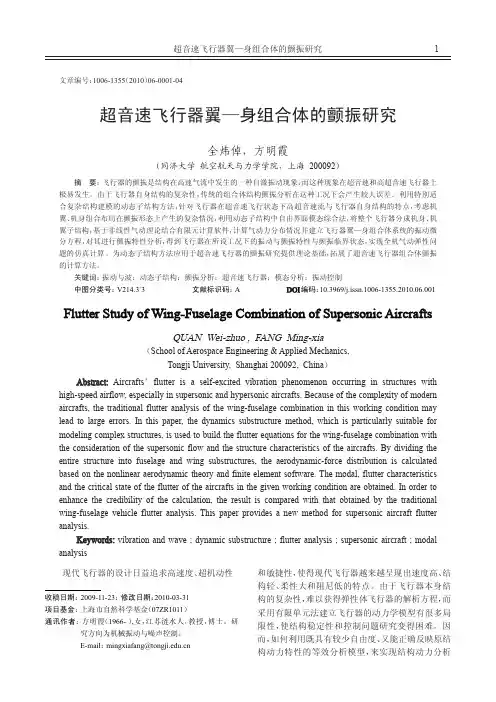

超音速飞行器翼—身组合体的颤振研究
文章编号：1006-1355（2010）06-0001-04
超音速飞行器翼—身组合体的颤振研究
全炜倬，方明霞
（同济大学航空航天与力学学院，上海200092）

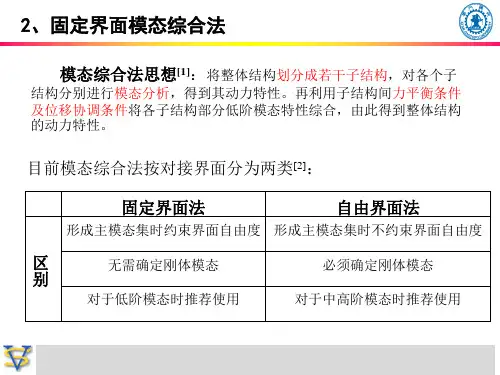

摘要：飞行器的颤振是结构在高速气流中发生的一种自激振动现象，而这种现象在超音速和高超音速飞行器上极易发生。由于飞行器自身结构的复杂性，传统的组合体结构颤振分析在这种工况下会产生较大误差。利用特别适合复杂结构建模的动态子结构方法，针对飞行器在超音速飞行状态下高超音速流与飞行器自身结构的特点，考虑机翼、机身组合布局在颤振形态上产生的复杂情况，利用动态子结构中自由界面模态综合法，将整个飞行器分成机身、机翼子结构，基于非线性气动理论结合有限元计算软件，计算气动力分布情况并建立飞行器翼—身组合体系统的振动微分方程，对其进行颤振特性分析，得到飞行器在所设工况下的振动与颤振特性与颤振临界状态，实现全机气动弹性问题的仿真计算。为动态子结构方法应用于超音速飞行器的颤振研究提供理论基础，拓展了超音速飞行器组合体颤振的计算方法。关键词：振动与波；动态子结构；颤振分析；超音速飞行器；模态分析；振动控制中图分类号：V214.3+3文献标识码：ADOI编码：10.3969/j.issn.1006-1355.2010.06.001
FlutterStudyofWing-FuselageCombinationofSupersonicAircrafts
QUANWei-zhuo,FANGMing-xia
（SchoolofAerospaceEngineering&AppliedMechanics,TongjiUniversity,Shanghai200092,China）
Abstract:Aircrafts’flutterisaself-excitedvibrationphenomenonoccurringinstructureswith
high-speedairflow,especiallyinsupersonicandhypersonicaircrafts.Becauseofthecomplexityofmodern

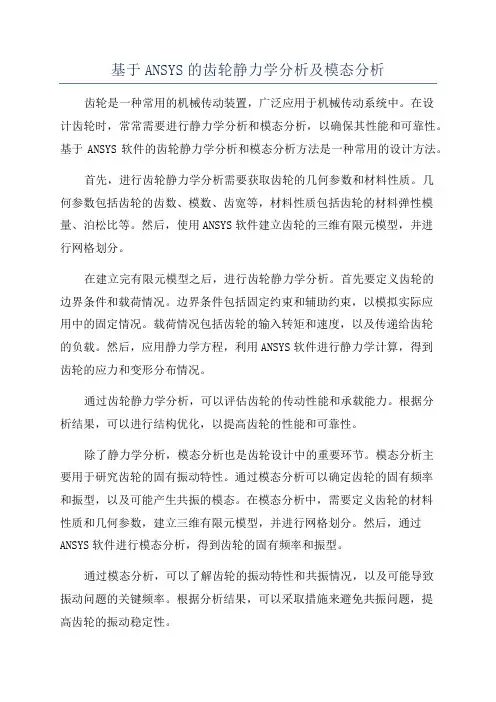

基于ANSYS的齿轮静力学分析及模态分析
齿轮是一种常用的机械传动装置，广泛应用于机械传动系统中。在设计齿轮时，常常需要进行静力学分析和模态分析，以确保其性能和可靠性。基于ANSYS软件的齿轮静力学分析和模态分析方法是一种常用的设计方法。
首先，进行齿轮静力学分析需要获取齿轮的几何参数和材料性质。几何参数包括齿轮的齿数、模数、齿宽等，材料性质包括齿轮的材料弹性模量、泊松比等。然后，使用ANSYS软件建立齿轮的三维有限元模型，并进行网格划分。
在建立完有限元模型之后，进行齿轮静力学分析。首先要定义齿轮的边界条件和载荷情况。边界条件包括固定约束和辅助约束，以模拟实际应用中的固定情况。载荷情况包括齿轮的输入转矩和速度，以及传递给齿轮的负载。然后，应用静力学方程，利用ANSYS软件进行静力学计算，得到齿轮的应力和变形分布情况。
通过齿轮静力学分析，可以评估齿轮的传动性能和承载能力。根据分析结果，可以进行结构优化，以提高齿轮的性能和可靠性。
除了静力学分析，模态分析也是齿轮设计中的重要环节。模态分析主要用于研究齿轮的固有振动特性。通过模态分析可以确定齿轮的固有频率和振型，以及可能产生共振的模态。在模态分析中，需要定义齿轮的材料性质和几何参数，建立三维有限元模型，并进行网格划分。然后，通过ANSYS软件进行模态分析，得到齿轮的固有频率和振型。
通过模态分析，可以了解齿轮的振动特性和共振情况，以及可能导致振动问题的关键频率。根据分析结果，可以采取措施来避免共振问题，提高齿轮的振动稳定性。 总的来说，基于ANSYS的齿轮静力学分析和模态分析方法可以帮助工程师了解齿轮的承载性能和振动特性，以指导齿轮的设计和优化。这些分析结果对于提高齿轮的传动效率和可靠性非常重要。因此，建议在齿轮设计过程中，尽量采用ANSYS软件进行静力学分析和模态分析，以确保设计的准确性和可靠性。
