ANSYS模态分析教程及实例讲解ANSYS是一款常用的有限元分析软件，可以用于执行结构分析、热分析、流体分析等多种工程分析。
模态分析是其中的一项重要功能，用于计算和分析结构的固有振动特性，包括固有频率、振型和振动模态，可以帮助工程师了解和优化结构的动态响应。
以下是一份ANSYS模态分析教程及实例讲解，包含了基本步骤和常用命令，帮助读者快速上手模态分析。
1.创建模型：首先需要创建模型，在ANSYS界面中构建出待分析的结构模型，包括几何形状、材料属性和边界条件等。
可以使用ANSYS的建模工具，也可以导入外部CAD模型。
2.网格划分：在模型创建完毕后，需要进行网格划分，将结构划分为小的单元，使用ANSYS的网格划分功能生成有限元网格。
网格划分的细腻程度会影响分析结果的准确性和计算时间，需要根据分析需要进行合理选择。
3.设置材料属性：在模型和网格创建完毕后，需要设置材料属性，包括弹性模量、密度和材料类型等。
可以通过ANSYS的材料库选择已有的材料属性，也可以自定义材料属性。
4.定义边界条件：在模型、网格和材料属性设置完毕后，需要定义结构的边界条件，包括约束和加载条件。
约束条件是指结构受限的自由度，例如固定支撑或限制位移；加载条件是指施加到结构上的载荷，例如重力或外部力。
5.运行模态分析：完成前面几个步骤后，就可以执行模态分析了。
在ANSYS中，可以使用MODAL命令来进行模态分析。
MODAL命令需要指定求解器和控制选项，例如求解的模态数量、频率范围和收敛准则等。
6.分析结果：模态分析完成后，ANSYS会输出结构的振动特性，包括固有频率、振型和振动模态。
可以使用POST命令查看和分析分析结果，例如绘制振动模态或振动模态的频率响应。
下面是一个实际的案例，将使用ANSYS执行模态分析并分析分析结果。
案例：矩形板的模态分析1.创建模型：在ANSYS界面中创建一个矩形板结构模型，包括矩形板的几何形状和材料属性等。
ANSYS模态分析ANSYS模态分析是一种用于计算和研究结构的振动和模态的仿真方法。
它可以帮助工程师和设计师了解结构在自由振动模态下的响应，从而优化设计和改进结构的性能。
本文将对ANSYS模态分析的原理和应用进行详细介绍。
ANSYS模态分析基于动力学理论和有限元分析。
在模态分析中，结构被建模为一个连续的弹性体，通过求解结构的固有频率和模态形状来研究其振动行为。
固有频率是结构在没有外力作用下自由振动的频率，而模态形状则是结构在每个固有频率下的振动形态。
模态分析可以帮助工程师了解结构在特定频率下的振动行为。
通过分析结构的固有频率，可以评估结构的动态稳定性。
如果结构的固有频率与外部激励频率非常接近，可能会导致共振现象，从而对结构造成破坏。
此外，模态分析还可以帮助识别结构的振动模态，并评估可能的振动问题和改进设计。
1.准备工作：首先，需要创建结构的几何模型，并进行必要的网格划分。
在几何模型上设置适当的约束条件和边界条件。
选择合适的材料属性和材料模型。
然后设置分析类型为模态分析。
2.计算固有频率：在模态分析中，需要计算结构的固有频率。
通过求解结构的特征值问题，可以得到结构的固有频率和模态形状。
通常使用特征值求解器来求解特征值问题。
3.分析结果：一旦得到结构的固有频率和模态形状，可以进行进一步的分析和评估。
在ANSYS中，可以通过模态形状的可视化来观察结构的振动模态。
此外，还可以对模态形状进行分析，如计算应力、变形和应变等。
ANSYS模态分析在许多领域都有广泛的应用。
在航空航天工程中，模态分析可以用于评估飞机结构的稳定性和航空器的振动特性。
在汽车工程中，可以使用模态分析来优化车身结构和减少共振噪音。
在建筑工程中，可以使用模态分析来评估楼房结构的稳定性和地震响应。
总之，ANSYS模态分析是一种重要的结构动力学仿真方法，可以帮助工程师和设计师了解结构的振动特性和改善设计。
通过模态分析，可以预测共振问题、优化结构设计、提高结构的稳定性和性能。
均匀直杆的子空间法模态分析1.模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。
同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。
ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。
前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。
ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。
ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。
2.模态分析操作过程一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。
(1).建模模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。
(2).施加载荷和求解包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。
指定分析类型，Main Menu- Solution-Analysis Type-New Analysis,选择Modal。
指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.定义主自由度，仅缩减法使用。
ANSYS模态分析教程及实例讲解解析ANSYS是一个广泛应用于工程领域的有限元分析软件，可以用于各种结构的模态分析，包括机械结构、建筑结构、航空航天结构等。
模态分析是通过计算结构的固有频率和振动模态，用于评估结构的动力特性和振动响应。
以下是一个ANSYS模态分析的教程及实例讲解解析。
一、教程：ANSYS模态分析步骤步骤1：建立模型首先，需要使用设计软件绘制或导入一个几何模型。
然后，在ANSYS中选择适当的单元类型和材料属性，并创建适当的网格。
确保模型的几何形状和尺寸准确无误。
步骤2：约束条件在进行模态分析之前，需要定义适当的约束条件。
这些条件包括固定支持的边界条件、约束点的约束类型、约束方向等。
约束条件的选择应该与实际情况相符。
步骤3：施加载荷根据实际情况，在模型上施加适当的载荷。
这些载荷可以是静态载荷、动态载荷或谐振载荷，具体取决于所要分析的问题。
步骤4：设置分析类型在ANSYS中，可以选择多种不同的分析类型，包括静态分析、模态分析、动态响应分析等。
在进行模态分析时，需要选择模态分析类型，并设置相应的参数。
步骤5：运行分析设置好分析类型和参数后，可以运行分析。
ANSYS将计算结构的固有频率和振动模态。
运行时间取决于模型的大小和复杂性。
步骤6：结果分析完成分析后，可以查看和分析计算结果。
ANSYS将生成包括固有频率、振动模态形态、振动模态形状等在内的结果信息。
可以使用不同的后处理技术，如模态形态分析、频谱分析等，对结果进行更详细的分析。
二、实例讲解：ANSYS模态分析以下是一个机械结构的ANSYS模态分析的实例讲解：实例：机械结构的模态分析1.建立模型：使用设计软件绘制机械结构模型，并导入ANSYS。
2.约束条件：根据实际情况，将结构的一些部分设置为固定支持的边界条件。
3.施加载荷：根据实际应用，施加恰当的静态载荷。
4.设置分析类型：在ANSYS中选择模态分析类型，并设置相应的参数，如求解方法、迭代次数等。

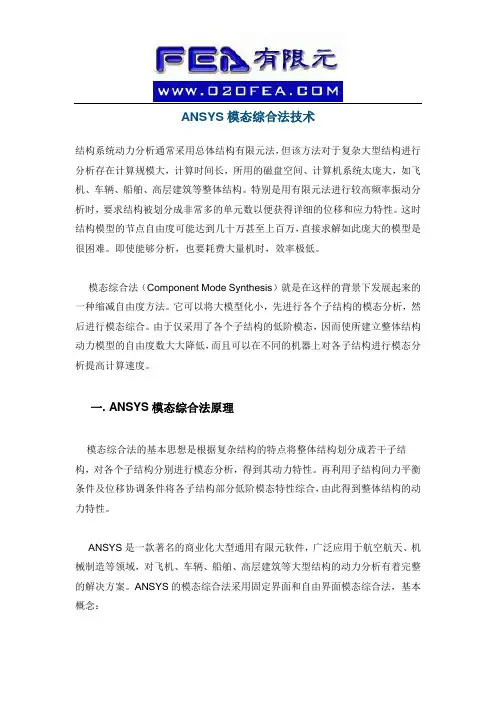

ANSYS模态综合法技术结构系统动力分析通常采用总体结构有限元法，但该方法对于复杂大型结构进行分析存在计算规模大，计算时间长，所用的磁盘空间、计算机系统太庞大，如飞机、车辆、船舶、高层建筑等整体结构。
特别是用有限元法进行较高频率振动分析时，要求结构被划分成非常多的单元数以便获得详细的位移和应力特性。
这时结构模型的节点自由度可能达到几十万甚至上百万，直接求解如此庞大的模型是很困难。
即使能够分析，也要耗费大量机时，效率极低。
模态综合法（Component Mode Synthesis）就是在这样的背景下发展起来的一种缩减自由度方法。
它可以将大模型化小，先进行各个子结构的模态分析，然后进行模态综合。
由于仅采用了各个子结构的低阶模态，因而使所建立整体结构动力模型的自由度数大大降低，而且可以在不同的机器上对各子结构进行模态分析提高计算速度。
一. ANSYS模态综合法原理模态综合法的基本思想是根据复杂结构的特点将整体结构划分成若干子结构，对各个子结构分别进行模态分析，得到其动力特性。
再利用子结构间力平衡条件及位移协调条件将各子结构部分低阶模态特性综合，由此得到整体结构的动力特性。
ANSYS是一款著名的商业化大型通用有限元软件，广泛应用于航空航天、机械制造等领域，对飞机、车辆、船舶、高层建筑等大型结构的动力分析有着完整的解决方案。
ANSYS的模态综合法采用固定界面和自由界面模态综合法，基本概念：1) 固定界面模态综合法的基本思想是将各子结构与其它子结构相连接的界面自由度完全约束，求出此时子结构的低阶主模态集。
然后通过释放子结构界面自由度，分别得到子结构的刚体模态集和约束模态集，由、和组成子结构的Ritz基。
2) 自由界面模态综合法的基本思想是把子结构从整体系统中分割出来，将子结构间界面自由度上的约束全部去掉，对界面自由度的子结构进行模态分析。
然后利用相邻子结构界面位移协调条件和力平衡条件将各子结构综合成一个整体。
ANSYS动力学分析指南——模态分析ANSYS动力学分析是一种用于评估和优化机械结构、系统或装置的动态性能的分析方法。
其中模态分析是其中一种常见的分析类型，通过模态分析可以获取结构的固有频率、振型和模态质量等信息，从而更准确地评估结构的动态响应。
下面是一个ANSYS动力学模态分析的步骤指南：1.导入几何模型：首先，需要将几何模型导入到ANSYS中。
可以使用ANSYS自带的几何建模工具创建模型，也可以从CAD软件中导入现有模型。
在导入几何模型时，需要确保模型的几何尺寸和几何形状正确无误。
2.建立材料属性：为了进行动力学分析，在模型中必须定义材料的属性。
这包括材料的密度、弹性模量、泊松比等。
如果需要考虑材料的各向异性，还需要定义合适的各向异性参数。
3.设置边界条件：为了模拟真实工程环境下的载荷作用，需要为模型设置适当的边界条件。
这包括固支约束、加载条件和约束条件等。
在模型中的各个节点上，需要确保边界条件的正确性和合理性。
4.选择求解器类型：ANSYS提供了多种求解器类型，可以根据实际需求选择合适的求解器。
在动力学模态分析中，通常使用的是频域求解器或模型超级定法(Modal Superposition Method)求解器。
5.网格划分：在进行动力学模态分析之前，需要对模型进行网格划分。
网格划分的目的是将连续的结构离散为有限的单元，从而对模型进行数值求解。
在网格划分时，需要根据模型的复杂程度和准确性要求进行适当的划分。
6.设置求解参数：在进行动力学模态分析之前，需要设置一些求解参数。
这包括求解器的收敛准则、求解的频率范围和预期的模态数量等。
这些参数的设置可以影响到求解结果的准确性和计算效率。
7.进行模态分析：设置好求解参数后，可以进行动力学模态分析。
在分析过程中，ANSYS会通过计算结构的固有频率和振型来评估结构的动态响应。
如果需要获取更多的信息，可以通过后处理功能查看模态质量、模态阻尼和模态形状等结果。
ANSYS模态分析首先，我们来了解一下ANSYS模态分析的原理。
模态分析的目标是找到系统的固有振动特性，包括自然频率、振型和振幅。
通过模态分析，可以确定系统的临界频率，从而避免共振现象的发生。
模态分析基于有限元法，将结构划分为多个有限元，然后在每个有限元上求解固有值问题。
在求解过程中，系统的刚度矩阵和质量矩阵起到了重要作用。
通过求解固有值问题，可以得到系统的自然频率和振型。
模态分析的步骤如下：1.创建模型：首先，需要创建一个准确的模型，包括结构的几何形状、材料属性和支撑约束。
2.网格划分：接下来，将结构划分为多个有限元，对结构进行网格划分。
划分的精度将直接影响到分析结果的准确性和计算的效率。
3.定义材料和边界条件：为模型中的每个有限元分配相应的材料属性，包括材料的弹性模量、泊松比和密度等。
然后，定义边界条件，包括结构的支撑约束和加载条件。
4.求解固有值问题：使用ANSYS软件中的模态分析模块进行求解。
该模块将自动构建刚度矩阵和质量矩阵，并求解固有值问题。
求解后，可以得到系统的自然频率和振型。
5.结果分析：最后，对模态分析的结果进行分析。
通过观察振型，可以了解结构的振动模式。
通过自然频率，可以判断结构的稳定性。
ANSYS模态分析的应用非常广泛。
在航空领域，它可以用于分析飞机结构的自然频率和振型，以确保结构的稳定性和安全性。
在汽车领域，它可以用于分析汽车的悬挂系统、底盘和车身等结构的自然频率和振型。
在建筑领域，它可以用于分析建筑物的振动响应，以确保结构的稳定性和抗震性能。
以下是一个实例，展示了ANSYS模态分析的具体应用：考虑一个简单的悬臂梁结构，长度为L，截面为矩形，宽度为b，高度为h。
悬臂梁的一个端点固定，另一个端点受到一个集中力P的作用。
首先，在ANSYS中创建该悬臂梁的几何模型，并进行网格划分。
然后，定义悬臂梁的材料属性，如弹性模量E和密度ρ。
接下来，定义边界条件，包括悬臂梁的支撑约束和加载条件。
Ansys模态分析详细论述1、有限元概述将求解域分解成若干小域，有限元模型由单元组成，单元之间通过节点连接，并承受载荷，节点自由度是随着连接该点单元类型变化的。
1.1分析前准备（1）研读相关理论基础；（2）参考别人的分析方法和思路；（3）考虑时间和设备，做适当的简化假设，设定条件、材料并决定分析方式；（4）了解力学现象、分析关键位置并预先评估。
1.2 Von Mises 应力Von Mises 应力是非负值，应力表达式可表示为：1.3结果的分析（1）建立疏密不同的三至五种网络，选择适中密度，不能以存在应力集中点处的结果做对比；（2）检验网格，分析结果的合理性，选择安全系数，并且要分析应力集中的真实性与危险性。
（3）接触收敛速度的提高：在不影响结构的前提下，控制或减少接触单元生成数目，并采用线性搜索，与打开自适应开关来提高收敛速度。
2、模态分析中的几个基本概念物体按照某一阶固有频率振动时，物体上各个点偏离平衡位置的位移是满足一定的比例关系的，可以用一个向量表示，这个就称之为模态。
模态这个概念一般是在振动领域所用，可以初步的理解为振动状态，我们都知道每个物体都具有自己的固有频率，在外力的激励作用下，物体会表现出不同的振动特性。
2.1主要模态一阶模态是外力的激励频率与物体固有频率相等的时候出现的，此时物体的振动形态叫做一阶振型或主振型；二阶模态是外力的激励频率是物体固有频率的两倍时候出现，此时的振动外形叫做二阶振型，以依次类推。
一般来讲，外界激励的频率非常复杂，物体在这种复杂的外界激励下的振动反应是各阶振型的复合。
模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
有限元中模态分析的本质是求矩阵的特征值问题，所以“阶数”就是指特征值的个数。
将特征值从小到大排列就是阶次。
实际的分析对象是无限维的，所以其模态具有无穷阶。
模态分析方法与步骤一、模态分析包括下列6种方法，使用何种模态提取方法主要取决于模型大小（相对于计算机的计算能力而言）和具体的应用场合。
1.缩减法(reduced)：该方法为一般结构最常用的方法之一。
其原理是在原结构中选取某些重要的节点为自由度，称为主自由度(master degree of freedom)，再用该主自由度来定义结构的质量矩阵及刚度矩阵并求出其频率及振动模态，进而将其结果扩展至全部结构。
在解题过程中该方法速度较快，但其答案较不准确。
主自由度的选择依照所探讨的模态、结构负载的情况而定：a. 主自由度的个数至少为所求频率个数的两倍。
b. 选择主自由度的方向为结构最可能振动的方向。
c. 主自由度节点位于较大质量或转动惯量处及刚性较低位置。
d. 如果弯曲模态为主要探讨模态，则可省略旋转自由度。
e. 主自由度的节点位于施力处或非零位移处。
f. 位移限制为零的位置不能选为主自由度节点，因为这种节点具有高刚性的特性。
可以用M命令来定义主自由度。
此外，也可由ANSYS自动选择自由度。
2. 子空间迭代法(subspace)：通常用于大型结构中，仅探讨前几个振动频率，所得到结果较准确，不需要定义主自由度，但需要较多的硬盘空间及CPU时间。
求取的振动模态数应该小于模型全部自由度的一半。
3. 不对称法(unsymmetrical)：该方法用于质量矩阵或刚度矩阵为非对称时，例如转子系统。
其特征值(eigenvalue)为复数，实数部分为自然频率；虚数部分为系统的稳定度，正值表示不稳定，负值表示稳定。
4. 阻尼法(damped)：该方法用于结构系统具有阻尼现象时，其特征值为复数，虚数部分为自然频率；实数部分为系统的稳定度，正值表示不稳定，负值表示稳定。
5. 分块兰索斯法(block lanczos)：该方法用于大型结构对称的质量及刚度矩阵，和次空间方法相似，但收敛性更快。
6. 快速动力法(power dynamics method)：该方法用于非常大的结构（自由度大于100,000）且仅需最小几个模态。
ANSYS模态分析实例和详细过程下面是一个ANSYS模态分析的实例和详细过程：1.创建模型：使用ANSYS的几何建模工具，创建需要进行模态分析的结构模型。
模型可以包括不同的几何形状、材料属性和加载条件等。
2.定义材料属性：根据结构的材料特性，定义材料的弹性模量、泊松比和密度等参数。
这些参数将用于在分析中计算结构的响应。
3.网格划分：使用ANSYS的网格划分工具，将结构模型进行离散化处理，将其划分为小的单元网格，这些单元网格将用于进行数值计算。
4.定义加载条件：根据实际情况，定义结构的加载条件，包括外力、支持条件和约束等。
这些加载条件将作为分析的输入参数。
5.设置分析类型：在ANSYS的分析设置中，选择模态分析作为分析类型。
定义分析的参数，包括求解方法、迭代步数和计算精度等。
6.进行求解：点击ANSYS的求解按钮，开始进行模态分析的求解过程。
ANSYS将根据设定的求解参数，使用有限元法进行结构的动力学计算。
7.分析结果：模态分析完成后，ANSYS将生成一系列结果，包括结构的固有频率、模态振型、模态质量和模态阻尼等。
这些结果可以用于评估结构的振动特性和动力响应。
8.结果后处理：使用ANSYS的后处理工具，将分析结果进行可视化处理，绘制出结构的模态振型图和模态频率响应图等。
这些图形可以帮助工程师更好地理解结构的动力学特性。
以上是一个简单的ANSYS模态分析的实例和详细过程。
在实际应用中，根据具体情况可能需要进行更多的参数设置和后处理操作，以获取更准确和全面的分析结果。
同时，模态分析结果还可以用于其他工程分析，如结构的疲劳分析和振动控制等。
