生产工艺流程图模板
生产工艺流程图是一种图形化展示生产过程中各个环节和流程的文档，它可以帮助我们直观地了解生产过程的顺序和关联，以及每个环节和流程的具体要求和执行步骤。下面是一个生产工艺流程图的模板，用于展示一个产品从原材料到成品的完整生产工艺流程。
1. 准备阶段：
- 获取原材料：列出所需原材料的名称和数量，以及获取原材料的渠道。
- 运输原材料：说明原材料的运输方式和所需时间，以及将原材料运输到生产车间的具体流程。
- 储存原材料：描述将原材料存放在何处，以及原材料的储存条件和期限。
2. 加工阶段：
- 加工步骤1：详细说明第一道工序的加工步骤，涉及的材料和工具，以及所需时间和操作要求。
- 加工步骤2：重复上述步骤，对所有工序进行描述，直到最后一个工序。
- 质量检验：说明每个工序完成后如何进行质量检验，以确保产品符合质量要求。
- 故障处理：指出如果在加工过程中发生故障或出现问题时，应采取哪些措施进行处理。
3. 装配阶段：
- 零部件准备：说明在装配阶段中需要使用的零部件和数量，以及如何获取和储存这些零部件。
- 装配步骤1：详细描述第一道装配步骤，包括所需零部件和工具，以及操作要求和所需时间。
- 装配步骤2：重复上述步骤，对所有装配步骤进行描述，直到最后一个步骤。
- 完成装配：说明在装配完成后如何进行质量检验，以保证最终产品的质量。
4. 测试阶段：
- 功能测试：列出对产品进行的功能测试项目和要求，以及测试所需的测试设备和时间。
- 安全性测试：说明产品安全性测试的内容和要求，以及测试所需的设备和时间。
- 可靠性测试：描述对产品进行的可靠性测试项目和要求，以及测试所需的设备和时间。
5. 包装和出厂：
- 包装方式：指明产品的包装方式和包装材料，以及包装的具体步骤和要求。
- 标签和标记：说明在包装过程中如何对产品进行标签和标记，以及标签和标记的内容和要求。
- 出厂检验：详细描述产品出厂前的最后一道质量检验项目和要求，以确保出厂产品的质量。
工艺流程图内容及PID制图详解
工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图，都是必不可少的技能。
工艺流程图内容
既然我们说工艺流程图，那么工艺流程图到底包括些什么呢？主要有框图、PFD、PID这三种。一般来说流程是这样的：确定工艺路线后，绘出工艺框图；模拟计算后，确定物料平衡，绘出PFD图，进行设备、阀门、仪表、管线的选型设计后，绘出PID图。
其中框图与PFD图多用于设计阶段，PID图是在PFD图基础上设计出成型的流程图，也是生产过程遇到最多的流程图。下面为大家介绍PID图的标准与常用图例。
带控制点的工艺流程图PID ▼
带控制点的工艺流程图也称管道及仪表流程图。从这张例图中，我们可以看出，PID图由设备、管道、仪表三部分组成，让我们分别来看一下，这三部分应该如何视图，常用图例又有哪些。
（1）设备部分
绘图标准
流程图上的设备都标注设备位号和名称，设备位号一般标注在两个地方。第一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称；第二是在设备内或其近旁，此处仅注位号，不注名称。当几个设备或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平标注。 工艺设备位号的编法是这样的：每个工艺设备均应编一个位号，在流程图、设备布置图和管道布置图上标注位号时，应在位号下方画一条粗实线，位号的组成如下图所示：
主项代号一般用两位数字组成，前一位数字表示装置(或车间)代号。后一位数字表示主项代号，在一般工程设计中，只用主项代号即可。装置或车间代号和主项代号由设计总负责人在开工报告中给定；设备顺序号用两位数字01、02、…、10、…表示；相同设备的尾号用于区别同一位号的相同设备，用英文字母A、B、C、……尾号表示。常用的设备分类代号见下表，一般用设备英文名称的首字母作代号。
工艺流程图规范
工艺流程图
工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图，都是必不可少的技能。
今天小编就向大家介绍，工艺流程图包括哪些，重点介绍PID的制图标准与常用图例。
工艺流程图内容
既然我们说工艺流程图，那么工艺流程图到底包括些什么呢？主要有框图、PFD、PID这三种。一般来说流程是这样的：确定工艺路线后，绘出工艺框图；模拟计算后，确定物料平衡，绘出PFD图，进行设备、阀门、仪表、管线的选型设计后，绘出PID图。
其中框图与PFD图多用于设计阶段，PID图是在PFD图基础上设计出成型的流程图，也是生产过程遇到最多的流程图。下面为大家介绍PID图的标准与常用图例。
带控制点的工艺流程图PID ▼
带控制点的工艺流程图也称管道及仪表流程图。从这张例图中，我们可以看出，PID图由设备、管道、仪表三部分组成，让我们分别来看一下，这三部分应该如何视图，常用图例又有哪些。
1设备部分
▌绘图标准
流程图上的设备都标注设备位号和名称，设备位号一般标注在两个地方。第一是在图的上方或下方，要求排列整齐，并尽可能正对设备，在位号线的下方标注设备名称；第二是在设备内或其近旁，此处仅注位号，不注名称。当几个设备或机器为垂直排列时，它们的位号和名称可以由上而下按顺序标注，也可水平标注。
工艺设备位号的编法是这样的：每个工艺设备均应编一个位号，在流程图、设备布置图和管道布置图上标注位号时，应在位号下方画一条粗实线，位号的组成如下图所示：
主项代号一般用两位数字组成，前一位数字表示装置(或车间)代号。后一位数字表示主项代号，在一般工程设计中，只用主项代号即可。装置或车间代号和主项代号由设计总负责人在开工报告中给定；设备顺序号用两位数字01、02、…、10、…表示；相同设备的尾号用于区别同一位号的相同设备，用英文字母A、B、C、……尾号表示。常用的设备分类代号见下表，一般用设备英文名称的首字母作代号。
重要性风险分析关键/一般高/中/低
工序分类符号名称符号
复合符号
手 卡14 CC2 Risk3 表示对材料、半成品、部件的位置加以变化的过程表示对材料、半成品、部件加以变化的过程过程名称特性
表示材料、半成品、部件处于停滞的状态表示材料、半成品、部件根据计划储藏的过程表示对材料、半成品、部件的量或个数进行计数，与基准比较后了解差异的过程表示对材料、半成品、部件的品质特性作试验，与基准比较后了解差异的过程
手工搬运（可类推）卡车搬运工序14含有2个关键特性的加工工序有三处风险的加工工序以质量检查为主，同时也作数量检查以数量检查为主，同时也作质量检查以加工为主，也作数量检查以加工为主，也作搬运以加工为主，也作质量检查零件名称/描述：供方/工厂批准/日期（手签）：其它批准/日期(如需要)：
意义
意义步骤：
加工搬运检查

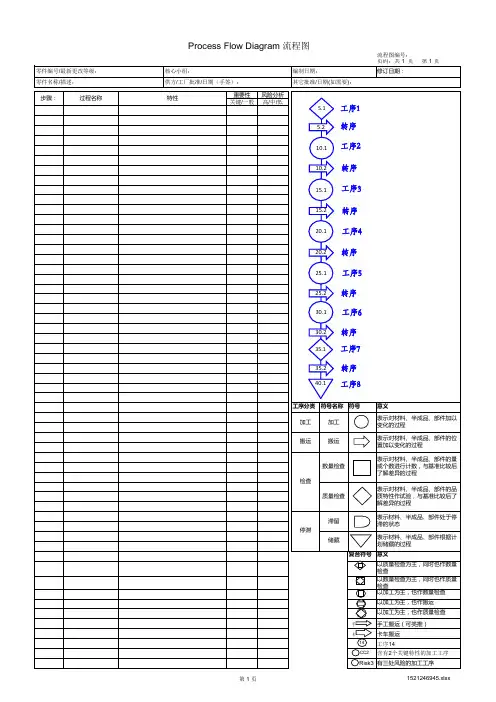

停滞加工搬运数量检查质量检查滞留储藏 Process Flow Diagram 流程图流程图编号：页码：共 1 页 第 1 页零件编号/最新更改等级：核心小组：编制日期：修订日期：
40.15.1工序1
10.110.215.115.220.1
35.135.220.25.2转序工序2转序工序3转序工序4转序
转序工序8工序725.1工序525.2转序30.1工序630.2转序
第 1 页1521246945.xlsx
