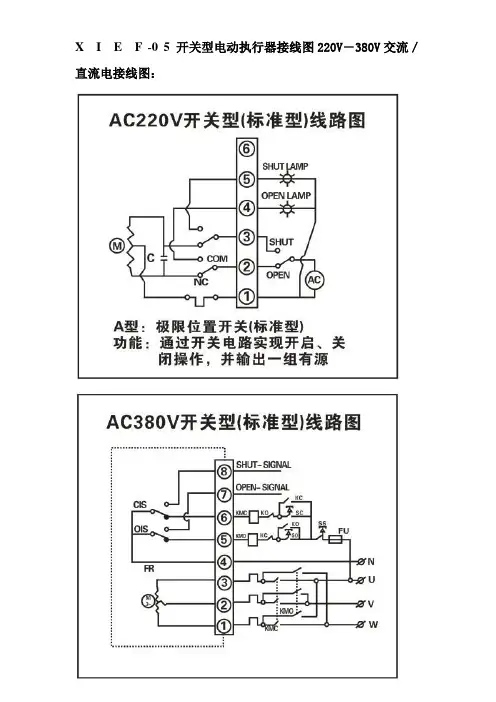

电动执行器接线图
- 格式:doc
- 大小:398.50 KB
- 文档页数:4


执行机构控制接线图
问:A图中4和36短接,B图中5和39,4和41短接,C图中4和36,41短接是什么意思?
答:这个主要是与控制方式有关,诚如上面图看到的。
解释这个问题之前,先要搞明白一个问题,就是 4、5 两个端子的含义-----这是机构内供的24V(实际测量29、30伏)的两个电平端。 端子4 为低端我们认为就是零伏,这样一来端子 5 就是高端24伏。
第一张图:4和36 短接是为用24伏的高端作正触发逻辑控制的开、关、停操作。也就是同时把24伏引入控制板的开入端。若没有4和36 的链接,光有正沿触发是不行的。
第二张图:是模拟量操作。也就是用到比例控制板。比例控制板上有几个电压输入,包括来自主板的逻辑电源、专门的一个两线的24伏电源供应 输出反馈部分使用。还有一路就是用外接线的方式供应一路电源到模拟量控制部分,这一路就是通过 4--41、5--39 来提供。
第三张图:是模拟量加逻辑操作,实际上就是上面两种的混合,这就不用讲了。
电动执行机构结构图解
NOAH(诺亚)牌电动执行机构
作为一种角行程机构,"诺亚"系列电动执行机构适合于冶金、石化、电力、化工、油田、造船、地铁、垃圾处理、供水系统等领域使用的球阀、蝶阀、旋塞阀及风门等的配套工程,其紧凑,简洁的设计使它即使安装在危险作业环境中,也能保证其高可靠性和品质。“诺亚”系列电动执行机构能在输出转矩60Nm~2,500Nm范围内提供最合理的解决方案。
1. 指示器 钟形的指示器直接装配在主轴上, 用来在远近距离上动态地指示阀门的位置信息。
2. 电容器
3. 接线端子 通过接线端子内接线口可以很容易地进行连线,此端子被设计为可在振动环境中工作。
4. 限位开关/力矩开关 开、关各有一个开关
5. 机体
6. 底座
7. 动力传动轴套
8. 观察窗
9. 电机 电机为全封闭鼠笼式感应式电机, 具有输出功率高,惯性小的特点,适用于驱动各种阀门系统。此电机装有自动调温器, 并可以在单相,三相,直流之间进行切换。
10. 加热器
11. 手轮
12. 手动操作 通过搬动手动/电动 离合器手柄,可以转动手轮。当电机启动时,电动执行机构将自动转入电动模式。
13. 手柄
14. 蜗轮,蜗杆 精密的蜗轮,蜗杆机械系统传递高扭矩,高功率的同时,除了噪音极低Max.50dB)外,还有反作用力小,寿命长的特点。另外,大范围的输出扭矩适用于2"到4"的阀门系列产品。
电动车维修必藏:控制器接线图、线路图和接线方法大全!
电动车控制器是用来控制电动车电机的启动、运行、进退、速度、停止以及电动车的其它电子器件的核心控制器件,它就象是电动车的大脑,是电动车上重要的部件。电动车就目前来看主要包括电动自行车、电摩、电动三轮车、电动三轮摩托车、电动四轮车等,控制器也因为不同的车型而有不同的性能和特点。
在相同的功率下, 管数越多, 性能越强劲, 发热量越低,但是如果单管的功率大的话所组合起来的9管控制器比单管的功率小的12管的好,这要看单个电子管的品质了。下面是电动车控制器接线图和线路图,以及接线方法:
电动车控制器接线图
控制器线路图
控制器接线方法:
第一步:明确电源正负极,和电门锁线。
把万用表打直流档上,再把万用表的负极黑线接在电池的负极上,然后用万用表的正极红线一个一个量,有电压的是正极稍微比电源电压高点、无电压的是负极。
第二步:连接电源线和电门锁线。
控制器电源线粗红色的是正极,粗黑色的是负极。接好后打开钥匙,再量量电源电压和电门锁线的电压是不是正常,然后在分别量转把线的电源电压5V左右红黑线,霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。
第三步:电压正常对接白色学习线。
若反转拔开在对接一次,电机正转后拔开学习线。接转把线,一般按颜色接就可能了,若还不可以有可能转把坏掉了,那么拔掉转把线,直接连接控制器转把线的红线和绿线。电机正常转,证明转把有问题,换个转把。
第四步:电车上各个线什么意思的确定方法。
顺着电机找到电机3根相位线5根霍尔线,拆下转把找到3根转把线,拆掉刹把可以找到2根刹车线。拆开电瓶可以看到“+”电源正极“-”电源负极。总的来说按大件找,按大件安装,最容易理解最准确。
第五步:测试霍尔好坏的方法。
整车上带电检测,先把各线路及接插件都接好,把万用表拔到直流电压20V档位,先确认控制器有5V电源输出,再用黑表笔接在霍尔的地线,红表笔分别接三根信号线,在量的同时,用手轻轻转动电机,霍尔正常时,万用表会0V--5V的脉冲电压的数据显示,如果测某只霍尔时没有脉冲电压,则这只霍尔就坏了,这种情况也可以用指针式万用表检测,指针在0V--5V之间摆动,霍尔是好的;如果指针不摆动,霍尔是坏的用这种方法是最为可靠的方法,前提是带电操作。
电动执行器安装和操作说明
目录
一般信息 1.0
驱动器安装 2.0
外部零件的标准模式 3.0
内部零件的标准模式 4.0
接线图 5.0
电源要求 6.0
负载率 7.0
手轮和离合 8.0
机械行程停止调整 9.0
电气连接和初步测试 10.0
限位开关的设置 11.0
扭矩调整 12.0
逆时针方向关闭设置 13.0
加热器 14.0
润滑 15.0
