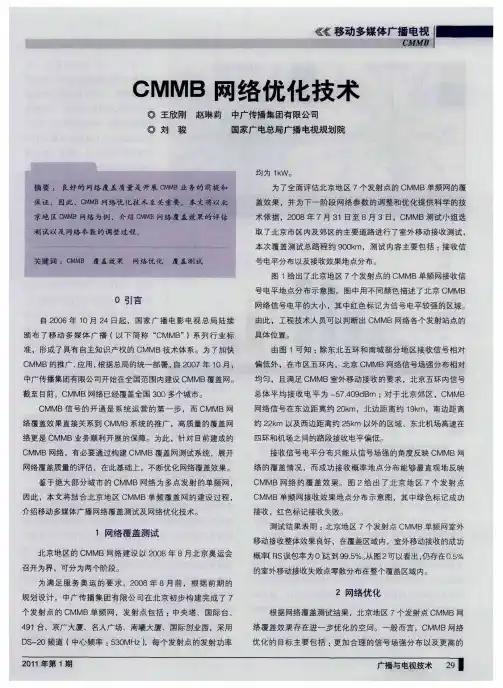

礤《移动多媒体广播电视 ｃＭＭＢ Ｃ Ｍ Ｍ Ｂ网络优化技术 ◎王欣刚赵琳莉 中广传播集团有限公司 ◎刘骏 国家广电总局广播电视规划院 摘要：良好的网络覆盖质量是开展ＣＭＭＢ业务的前提和 保证，因此，ＣＭＭＢ网络优化技术至关重要。本文将以北 京地区ＣＭＭＢ网络为例，介绍ＣＭＭＢ网络覆盖效果的评估 测试以及网络参数的调整过程。 关键词：ＣＭＭＢ覆盖效果 网络优化覆盖测试 自２００６年１０月２４日起，国家广播电影电视总局陆续 颁布了移动多媒体广播（以下简称“ＣＭＭＢ”）系列行业标 准，形成了具有自主知识产权的ＣＭＭＢ技术体系。为了加快 ＣＭＭＢ的推广、应用，根据总局的统～部署，自２００７年１Ｏ月， 中广传播集团有限公司开始在全国范围内建设ＣＭＭＢ覆盖网。 截至目前，ＣＭＭＢ网络已经覆盖全国３００多个城市。 ＣＭＭＢ信号的开通是系统运营的第一步，而ＣＭＭＢ网 络覆盖效果直接关系到ＣＭＭＢ系统的推广，高质量的覆盖网 络更是ＣＭＭＢ业务顺利开展的保障。为此，针对目前建成的 ＣＭＭＢ网络，有必要通过构建ＣＭＭＢ覆盖网测试系统，展开 网络覆盖质量的评估，在此基础上，不断优化网络覆盖效果。 鉴于绝大部分城市的ＣＭＭＢ网络为多点发射的单频网， 因此，本文将结合北京地区ＣＭＭＢ单频覆盖网的建设过程， 介绍移动多媒体广播网络覆盖测试及网络优化技术。 １网络覆盖测试 北京地区的ＣＭＭＢ网络建设以２００８年８月北京奥运会 召开为界，可分为两个阶段。 为满足服务奥运的要求，２００８年８月前，根据前期的 规划设计，中广传播集团有限公司在北京初步构建完成了７ 个发射点的ＣＭＭＢ单频网，发射点包括：中央塔、国际台、 ４９１台、京广大厦、名人广场、南曦大厦、国际创业园。采用 ＤＳ一２０频道（中心频率：５３０ＭＨｚ），每个发射点的发射功率 均为１ｋＷ。 为了全面评估北京地区７个发射点的ＣＭＭＢ单频网的覆 盖效果。并为下一阶段网络参数的调整和优化提供科学的技 术依据，２００８年７月３１日至８月３日，ＣＭＭＢ测试小组选 取了北京市区内及郊区的主要道路进行了室外移动接收测试。 本次覆盖测试总路程约９００ｋｍ，测试内容主要包括：接收信 号电平分布以及接收效果地点分布。 图１给出了北京地区７个发射点的ＣＭＭＢ单频网接收信 号电平地点分布示意图。图中用不同颜色描述了北京ＣＭＭＢ 网络信号电平的大小，其中红色标记为信号电平较强的区域。 由此，工程技术人员可以判断出ＣＭＭＢ网络各个发射站点的 具体位置。 由图１可知：除东北五环和南城部分地区接收信号相对 偏低外，在市区五环内，北京ＣＭＭＢ网络信号场强分布相对 均匀，且满足ＣＭＭＢ室外移动接收的要求，北京五环内信号 总体平均接收电平为一５７．４０９ｄＢｍ；对于北京郊区，ＣＭＭＢ 网络信号在东边距离约２０ｋｍ，北边距离约１ ９ｋｍ，南边距离 约２２ｋｍ以及西边距离约２５ｋｍ以外的区域、东北机场高速在 四环和机场之间的路段接收电平偏低。 接收信号电平分布只能从信号场强的角度反映ＣＭＭＢ网 络的覆盖情况，而成功接收概率地点分布能够最直观地反映 ＣＭＭＢ网络的覆盖效果。图２给出了北京地区７个发射点 ＣＭＭＢ单频网接收效果地点分布示意图，其中绿色标记成功 接收，红色标记接收失败。 测试结果表明：北京地区７个发射点ＣＭＭＢ单频网室外 移动接收整体效果良好，在覆盖区域内．室外移动接收的成功 概 ＲＳ误包率为０ 到９９．５％。从图２可以看出。仍存在０．５％ 的室外移动接收失败点零散分布在整个覆盖区域内。 ２网络优化 根据网络覆盖测试结果，北京地区７个发射点ＣＭＭＢ网 络覆盖效果存在进一步优化的空间。一般而言，ＣＭＭＢ网络 优化的目标主要包括：更加合理的信号场强分布以及更高的 ２０１１年第１期 广播与电视技术
安全播出与监测 》》 ＳａｆｅｔｙＢｒｏａｄｃａｓｆｆｎｇ＆Ｍｏｎｉｔｏｒｉｎｇ

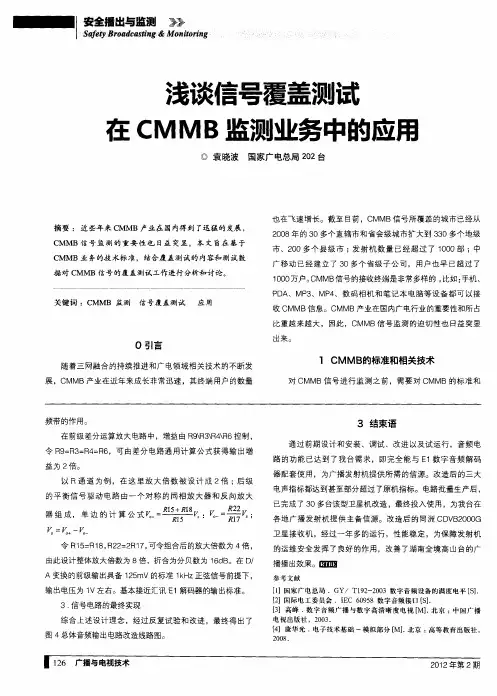

浅谈信号覆盖测试
在Ｃ Ｍ Ｍ Ｂ监测业务中的应用
◎袁晓波国家广电总局２０２台
摘要：近些年来ＣＭＭＢ产业在国内得到了迅猛的发展，
ＣＭＭＢ信号监测的重要性也Ｅｌ益突显。本文旨在基于
ＣＭＭＢ业务的技术标准，结合覆盖测试的内容和测试数 据对ＣＭＭＢ信号的覆盖测试工作进行分析和讨论。
关键词：ＣＭＭＢ监测信号覆盖测试 应用
Ｏ引言
随着三网融合的持续推进和广电领域相关技术的不断发
展，ＣＭＭＢ产业在近年来成长非常迅速，其终端用户的数量 也在飞速增长。截至目前，ＣＭＭＢ信号所覆盖的城市已经从
２００８年的３０多个直辖市和省会级城市扩大到３３０多个地级
市、２００多个县级市；发射机数量已经超过了１０００部；中 广移动已经建立了３０多个省级子公司，用户也早已超过了
１０００万户。ＣＭＭＢ信号的接收终端是非常多样的，比如：手机、
ＰＤＡ、ＭＰ３、ＭＰ４、数码相机和笔记本电脑等设备都可以接
收ＣＭＭＢ信息。ＣＭＭＢ产业在国内广电行业的重要性和所占 比重越来越大，因此，ＣＭＭＢ信号监测的迫切性也日益突显
出来。
１ ＣＭＭＢ的标准和相关技术
对ＣＭＭＢ信号进行监测之前，需要对ＣＭＭＢ的标准和
频带的作用。
在前级差分运算放大电路中，增益由Ｒｇ＼Ｒ３＼Ｒ４＼Ｒ６控制，
令Ｒ９＝Ｒ３＝Ｒ４＝Ｒ６，可由差分电路通用计算公式获得输出增
益为２倍。
以Ｒ通道为例，在这里放大倍数被设计成２倍；后级 的平衡信号驱动电路由一个对称的同相放大器和反向放大
器组成，单边的计算公式 ： ；
＝ ＋一 令Ｒ１５＝Ｒ１８，Ｒ２２＝２Ｒ１７，可令组合后的放大倍数为４倍，
由此设计整体放大倍数为８倍，折合为分贝数为１ ６ｄＢ。在Ｄ／ Ａ变换的前级输出具备１ ２５ｍＶ的标准１ ｋＨｚ正弦信号前提下，
输出电压为１Ｖ左右。基本接近汇讯Ｅ１解码器的输出标准。
３．信号电路的最终实现 综合上述设计理念，经过反复试验和改进，最终得出了

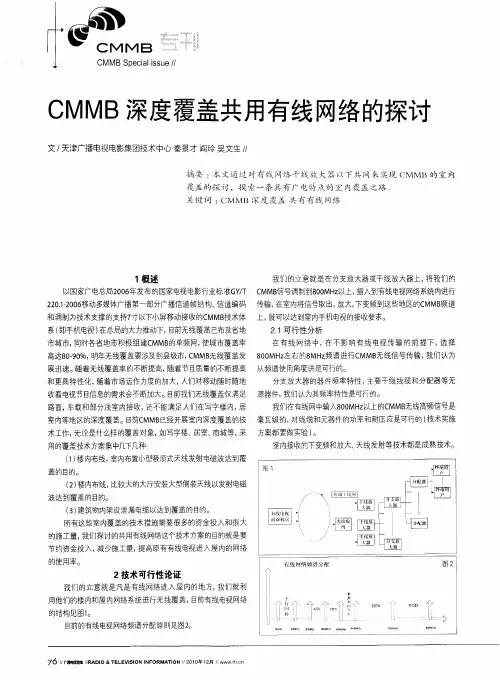

ｍ ａ ＣＭＭＢ Ｓｐｅｃｉａｌ ｉｓｓｕｅ／／ Ｃ Ｍ Ｍ Ｂ深度覆盖共用有线网络的探讨 文／夭津广播电视电影集团技术中心秦景才阎玲吴文生／／ 摘要：长文通过对有线网络干线放大嚣以下共网来实现ｃＭＭＢ的室内 覆盖的探讨，摸索一条具有广电特点的室内覆盖之路 关键词：ＣＭＭＢ深度覆盖共有有线网络 １概述 以国家广电总局２００６年发布的国家电视电影行业标准ＧＹ／Ｔ ２２０．１—２００６移动多媒体广播第一部分广播信道帧结构、信道编码 和调制为技术支撑的支持７寸以下小屏移动接收Ｉ￣ＣＭＭＢ技术体 系（即手机电视）在总局的大力推动下，目前无线覆盖已布及省地 市城市，同时各省地市积极组建ｃＭＭＢ的单频网，使城市覆盖率 高达８０—９０％，明年无线覆盖要涉及到县级市，ＣＭＭＢ无线覆盖发 展迅速。随着无线覆盖率的不断提高，随着节目质量的不断提高 和更具特性化，随着市场运作力度的加大，人们对移动随时随地 收看电视节目信息的需求会不断加大。目前我们无线覆盖仅满足 路面，车载和部分浅室内接收，还不能满足人们在写字楼内，居 室内等地区的深度覆盖。目前ＣＭＭＢＥ，经开展室内深度覆盖的技 术工作，无论是什么样的覆盖对象，如写字楼、居室、商城等，采 用的覆盖技术方案集中几下几种： （１）楼内布线，室内布置小型吸顶式天线发射电磁波达到覆 盖的目的。 （２）楼内布线，比较大的大厅安装大型侧装天线以发射电磁 波达到覆盖的目的。 （３）建筑物内架设泄漏电缆以达到覆盖的目的。 所有这些室内覆盖的技术措施需要很多的资金投入和很大 的施工量，我们探讨的共用有线网络这个技术方案的目的就是要 节约资金投入，减少施工量，提高原有有线电视进入屋内的网络 的使用率。 ２技术可行性论证 我们的立意就是凡是有线网络进入屋内的地方，我们就利 用他们的楼内和屋内网络系统进行无线覆盖，目前有线电视网络 的结构见图１。 目前的有线电视网络频谱分配原则见图２。 我们的立意就是在分支放大器或干线放大器上，将我们的 ＣＭＭＢ信号调￣ｒＪ８ＯＯＭＨｚ以上，插入到有线电视网络系统内进行 传输，在室内将信号取出，放大，下变频到这些地区的ＣＭＭＢ频道 上，就可以达到室内手机电视的接收要求。 ２．１可行性分析 在有线网络中，在不影响有线电视传输的前提下，选择 ８００ＭＨｚ左右的８ＭＨｚ频谱进行ＣＭＭＢ无线信号传输，我们认为 从频谱使用角度讲是可行的。 分支放大器的器件频率特性，主要干线线缆和分配器等无 源器件，我们认为其频率特性是可行的。 我们在有线网中输入８００ＭＨｚ以上的ｃＭＭＢ无线高频信号是 毫瓦级的，对线缆和元器件的功率和耐压应是可行的（技术实施 方案都要做实验）。 室内接收的下变频和放大、天线发射等技术都是成熟技术。
