离心泵订购模板

  • 格式：doc
  • 大小：384.00 KB
  • 文档页数：7

公司名称 计划编号 日期 项目名称 页码 第 页 共 页 设备名称及位号 编号 离心泵采购技术数据表（SI单位\ISO标准）

1 运转方式 连续运行 □ 间歇运行 □ 位置 室内 □ 室外 □ 有采暖□ 无采暖□ 单独运行 □ 并联□/串联□ 有遮棚□ 部分侧面(设有挡墙) □ 爆炸危险区域划分：（ ）

启动方式 手动 □ 远控□ 直接□ 间接□ 必需防寒冬气候条件措施 □ 必需防湿热气候条件措施 □ 自动□ 就地□ 气动 电子□ 异常条件：灰尘□ 烟气□ 含盐空气□ 其它

2 控制方式 控制阀 □ 变频转速 □ 订购数量 泵数量 电机数量 最小流量要求 □ 装置运行/备用 1/1 驱动类型运行/备用 E/E 3 操作数据表

4 自然条件 大气温度 最大 °C 年平均 °C 最小 °C 相对湿度 最大 % 年平均 % 最小 % 平均大气压（Mpa） 海拔（m） 地震烈度（度）

5 公用工程条件 动力电源 电压 高压（V） 频率（Hz） 低压（V） 电机工作制式 接线方式 冷却水 正常供水压力（Mpa） 正常回水压力（Mpa） 正常供水温度（°C） 正常回水温度（°C） 污垢系数(m2 K/W) 腐蚀裕度（mm/年） PH值 风源 正常供风压力（Mpa） 露点温度（°C） 仪表信号 电信号（mA） 气信号（Mpa）

6 工作条件 介质参数 介质成分 腐蚀性 是/否 （强□、中□、弱□） 悬浮颗粒 是/否（高□中□低□） 硫化氢浓度（ppm） 氯化物浓度（ppm） 毒性 是/否 （强□、中□、弱□） 其它：易燃易爆性、挥发性、化学性等 介质温度 最大 °C 正常 °C 最小 °C 介质流量 最大 m3/h 正常 m3/h 最小 m3/h 介质密度 最大 ㎏/m3 正常 ㎏/m3 最小 ㎏/m3 介质粘度 最大 mm2/s 正常 mm2/s 最小 mm2/s

泵参数 入口压力（Mpa） 出口压力（Mpa） 压差（Mpa） 吸上高度（m） 允许气蚀余量（m） 7 设备材料要求 8 壳体 泵盖 主轴 9 托架 叶轮 口环 10 内衬 轴套 进出口配对法兰 11 底座 13 泵结构要求 14 悬臂式 □ 双端支撑式 □ 立式悬吊式 □ 15 饶性联轴节□ 刚性联轴节□ 共轴式□ 单级或双级□ 多级□ 单层壳体□ 双层壳体□ 16 立式 □ 卧式 □ 轴向中开式□ 径向剖分式□ 扬水管排液□ 独立管排液□ 17 底脚安装□ 中心安装□ 管道泵□ 与高速齿箱一体的泵□ 单壳体□ 双壳体□ 导流壳式□ 蜗壳式□ 轴流式□ 长轴式□ 悬臂式□ 19 API结构型式： OH1□ OH2 □ OH3□ OH4 □ OH5□ OH6□ BB1□ BB2□ BB3□ BB4□ BB5□ VS1□ VS2 □ VS3□ VS4□ VS5□ VS6□ VS7□ 20 设计制造标准要求 21 机泵 API 610 8版 □ 美国石油协会

22 零件及材料 GB/T3215-1982 □ 泵主要零件的材料类别 API 610 8版 □ 选材规定 NACE MR 0175/ISO15156 □ 石油与天然气工业-在油气生产中含H 2S环境下使用的材料 ASTM □

23 机泵试验 GB/T3214-91 □ 水泵流量的测定方法 GB/T3216-89 □ 离心泵、混流泵、轴流泵和旋涡泵试验方法 JB/T8098-99 □ 泵的噪音测量与评级方法 JB/T8097-99 □ 泵的振动测量与评级方法 API 615 □ 炼油厂机械设备噪音控制

24 电机及仪表 GBJ93 □ 工业自动化仪表工程施工及验收规范 SHJ3019 □ 石油化工仪表配管、配线设计规范 SHJ3521 □ 石油化工仪表工程施工设计规范 GB/T755 □ 旋转电机定额和性能 GB3836.1 □ 爆炸性气体环境用电气设备 第1部分：通用要求 GB3836.2 □ 爆炸性气体环境用电气设备 第2部分：隔爆型“d” GB3836.3 □ 爆炸性气体环境用电气设备 第3部分：增安型“e” GB1032 □ 三相异步电机试验方法 GB50098 □ 爆炸和火灾危险环境电力装置设计规范 GB/T4942.1 □ 电机外壳防护分级 GB/T1993□ 旋转电机冷却方式 GB10068.1-3 □ 旋转电机振动测量方法及限值 GB10069.1-3□ 旋转电机噪音测量方法及限值 25 法兰 HG20592-2009（B系） □ 钢制管法兰 HG20595-97 □ 钢制管法兰 管路 中国石化SH/T3405 □ 26 涂色 SH3043-2003 □ 石油化工设备管道钢结构表面色和标志规定 27 联轴器要求 28 结构(型式) ：挠性元件□ 齿轮式□ 中空轴式□ 其它： 推荐制造商：□丹东克隆 □无锡创明 其它： 29 润滑要求：连续□ 间歇□ 无润滑□ 润滑油性质： 设计制作标准： API 671 □ 其它： 30 驱动机上联轴器半体安装者： 泵制造厂□ 驱动机制造厂□ 买方 □ 30 联轴器护罩： 型式： 31 旋转方向 逆时针 □ 顺时针 □ 注：从联轴器端看泵 31 备注： 32 底座盘要求 33 结构(型式) ：底板□ 底架□ 滑撬□ 泵驱动机公用□ 泵驱动机分离□ 排液框式□ 排液盘式□ 其它： 34 备注：□由泵厂家供货 □易做环氧灌浆 □延伸至（ ） 35 轴承和润滑

36 润滑方式 润滑脂 □ 淹没 □ 油环 □ 抛油环 □ 吹洗油雾(湿油池) □ 完全油雾(干油池) □ 恒油位给油器(即油杯) □ 强制润滑系统 □ 油粘度mm2/s 油压必须大于冷却剂压力□ 必需油加热器 □ 其它： 37 轴承选择 径向 止推 其它： 38 机械密封或软填料

39 密封数据 规格和型式(按API682中编码填写)： API-682密封 □ 非API-682密封 □ 推荐的密封制造厂： □丹东克隆、□四川日机、□大连华阳、其它： 是否需要冷却水室(夹套) 是□ 否□ 是否需要辅助密封装置 是□ 否□ 轴套材料 压盖(密封端板)材料

40 压盖(密封端板)上的丝孔 冲洗液 △ 排(放)液 △ 隔离液/缓冲液 △ 急 冷 △ 冷 却 △ 外供液注入 △ 润 滑 △ 加 热 △ 泄 漏 △ (被)泵送液体△ 平衡液△ 41 冲洗液要求 冲洗液是否是输送液体 是□ 否□ 液体名称 冲洗液源温度 最大 °C 正常 °C 最小 °C 冲洗液源密度 最大 ㎏/m3 正常 ㎏/m3 最小 ㎏/m3

42 隔离液/缓冲液 液体名称 是□ 否□ 液体名称 隔离液/缓冲液源温度 最大 °C 正常 °C 最小 °C 隔离液/缓冲液源密度 最大 ㎏/m3 正常 ㎏/m3 最小 ㎏/m3 43 急冷液体 液体名称

44 密封冲洗管路 是否要求厂家提供密封冲洗管路系统布置方案图 是□ 否□ 辅助冲洗系统布置方案图 是□ 否□ 管线材质 碳钢 □ 不锈钢 □ 连接形式 螺纹连接 △ 接管 △ 插入焊接 △ 法兰连接 △ 管子式配件 △ 45 软填料数据 规格和型式： 密封制造厂： 46 管路方案 API管路配置方案： 46 电 动 机 47 型式 直流电动机□ 交流电动机□ 同步电动机□ 异步电动机□ 鼠笼感应电动机□ 绕线转子感应电动机□ 卧式 □ 立式 □ 48 其它 最小起动电压：≤（ ）%额定电压 温升：按（□Y、□A、□E、□B、□F、□H、□C ）级考核 堵转电流：≤（ ）倍额定电流 电机定子绕组绝缘方式(绝缘等级)：□A、□E、□B、□F、□H 电机防护等级：（主体/接线盒）IP（ ）/IP（ ） 防爆等级： 49 起动方式 直接起动 □ Y/△控制起动 □ 串接电抗器降压起动 □ 自耦变压器降压起动 □ 晶闸管调压软起动器 □ 变频调速软起动器 □ 50 润滑方式 脂润滑 □ 淹没 □ 油环 □ 抛油环 □ 吹洗油雾(湿油池) □ 完全油雾(干油池) □

51 接线盒 □接线盒布置在电机的（ ）侧（从轴伸端看电机） □用复合绝缘子,不允许使用陶瓷绝缘子；主接线盒应能旋转90º或180º。 □提供全套适用的电缆压盖，电缆压盖包括进行连接所需的全部材料，交货时全部安装完毕，具备连接进线电缆的条件。电机内部连接在启动过程中不会发生机械过应力而损坏。电缆压盖的尺寸和套数根据电缆尺寸和根数确定 □未使用的电缆入口应采用符合技术协议防护等级的堵头堵死；电机接线口采用喇叭口形式 □电机接线盒内应设置接地螺栓，并应在接地螺栓附近设有接地标志。此标志应保证在电机整个的使用期间内不易磨损。 52 推荐制造厂 53 备注 □电机设置电机旋转方向标识；□其它： 54 仪表装备 55 振动： 型号 数量 是否配监视器、传感器及电缆： 55 温度 型号 数量 是否配监视器、传感器及电缆： 56 压力 型号 数量 是否配监视器、传感器及电缆： 57 其它说明： 58 接管法兰 59 接口 口径（mm） 压力等级(MPa) 密封面型式 朝向位置 其它 60 出口 61 入口 62 备注 1）所有与买方连接的接管，连接型式均为法兰型式；2） 63 表面防腐及标识 64 防腐设计施工要求 SH3022-1999 石油化工设备和管道涂料防腐技术规范 其它：

65 涂色和标志要求 SH3043-2003石油化工设备管道钢结构表面色和标志规定 铭牌：铭牌内容应符合API610的要求。铭牌上单位采用：□SI单位\□习惯的单位 泵体显著位置设置转向标识 其它： 66 特殊要求的说明： 67 设备及配件运输及存放 68 买方现场存放条件 露天□ 室内□ 有遮棚□ 有暖气□ 无暖气□

69 卖方包装发货要求 水平存放 □ 垂直存放 □ 专用木箱 □ 集装箱□ □应能保证露天放置时间不小于（）个月 □每个包装箱内均应有装箱清单

□备品备件另外装箱，并标明“备件”字样 □所有分散装运的附件和材料均应带有适当的标牌或做出标记 □所有可拆卸的部件都应做出相应的配合标记 □所有的密封面均应采取防护措施，以防止密封面损伤 □卖方负责机泵的整体包装、运输，所有的包装均应保证产品在运输过程中不受损坏、遗失。 其它： 70 质量检查和试验 71 试验项目 见证 观察 到货后检查 72 水静压 □ □ □ 73 性能试验 □ □ □ 74 汽蚀余量 □ □ □ 75 整台机组试验 □ □ □ 76 声级试验 □ □ □ 77 试验之后的拆卸和检查 □ □ □ 78 最后装配之前的清洁程度 □ □ □ 79 管路载荷试验 □ □ □ 80 记录最终装配运转间隙 □ □ □ 81 4小时机械运转试验 □ □ □ 82 辅助设备试验 □ □ □

合集下载

购买水泵协议书(3篇)

购买水泵协议书(3篇)

第1篇甲方（购买方）：【甲方全称】乙方（销售方）：【乙方全称】鉴于：1. 甲方因生产、生活需要，决定购买水泵设备。

2. 乙方是一家专业从事水泵设备研发、生产、销售的企业，拥有丰富的产品和技术经验。

3. 甲乙双方本着平等互利、诚实信用的原则，经友好协商，就甲方购买乙方水泵设备事宜达成如下协议：一、产品名称及规格1. 产品名称：[具体水泵型号]2. 产品规格：[具体参数，如流量、扬程、功率等]3. 产品型号：[具体型号]二、数量及单价1. 数量：[具体数量]2. 单价：人民币【大写】元整【小写】元/台（含税）三、总价及支付方式1. 总价：人民币【大写】元整【小写】元（含税）2. 支付方式：- 首付款：合同签订后【天数】个工作日内，甲方支付总价【百分比】作为首付款。

- 尾款：产品验收合格后【天数】个工作日内，甲方支付剩余【百分比】作为尾款。

四、交货时间及地点1. 交货时间：自合同签订之日起【天数】个工作日内。

2. 交货地点：[具体交货地点]五、验收标准及方法1. 验收标准：乙方提供的产品应符合国家标准和行业规范，并满足甲方使用要求。

2. 验收方法：- 甲方收到产品后，在【天数】个工作日内进行验收。

- 验收内容包括但不限于：产品外观、规格参数、功能性能等。

- 如发现产品存在质量问题，甲方应在验收期内向乙方提出，乙方应在【天数】个工作日内予以更换或维修。

六、售后服务1. 乙方对销售的产品提供【保修期限】的免费保修服务。

2. 保修期内，如因产品质量问题导致产品损坏，乙方应负责免费维修或更换。

3. 保修期外，乙方提供有偿维修服务，具体收费标准另行协商。

七、违约责任1. 如甲方未按约定支付货款，应向乙方支付【金额】元的违约金。

2. 如乙方未按约定时间交货，应向甲方支付【金额】元的违约金。

3. 如因乙方产品质量问题导致甲方遭受损失，乙方应承担相应的赔偿责任。

八、争议解决1. 本协议在履行过程中发生的争议，由甲乙双方协商解决；协商不成的，任何一方均可向合同签订地人民法院提起诉讼。

水泵购销合同(6篇)

水泵购销合同(6篇)

水泵购销合同需方：（以下简称甲方）供方：（以下简称乙方）根据【中华人民共和国经济合同法】及有关规定，经双方协商一致，签定本合同。

一、产品名称、型号规格、数量、金额、交（提）货日期二、质量要求及技术标准：按国家或企业标准设计生产，质量保证期为壹年，在保质期内元件损坏（操作不当或人为损坏除外），乙方免费负责更换;保修期内供方在接到需方保修通知后24小时内派人到需方现场维修，保修期外提供有偿终身维护。

三、验收方法：设备安装调试完毕后，由供方提出申请，需方在三日内组织有关人员进行验收，逾期视为验收合格;四、供货期限、地点：合同签定生效后，供方接需方通知，10个工作日内供货;交货地点为：需方指定工地五、付款方式：合同签订生效后，设备到达甲方指定的收货地点三日内付到合同总价的80%，设备安装调试合格后，留5﹪的质量保证金，余款三日内一次性付清;六、货物所有权转移的时间、条件：货款付清后，货物的所有权归需方所有;七、违约责任：按【中华人民共和国经济合同法】执行;八、合同争议的解决方式：双方协商解决;九、其它约定事项：供方所供水泵为全新设备，不存在漏水、无遗漏配件安装，并符合供水单位验收质检标准，供水压力以符合需方要求为合格产品。

供方所提供的设备由需方负责安装，供方负责指导安装。

水泵控制柜附带浮球开关（9个）。

设备由卸货点移动到水泵房由需方负责。

十、本合同一式二份（双方各执一份），经双方签字盖章后即生效;甲方（公章）：_____ 乙方（公章）：_____ 法定代表人（签字）：_____ 法定代表人（签字）：_____ ____年____月____日 ____年____月____日水泵购销合同（二）甲方：_____ （以下简称：_____甲方）乙方：_____ （以下简称：_____乙方）依据《中华人民共和国民法典》及相关法律法规，甲乙双方经友好协商，就乙方提供水泵一事达成一致共识，签订本水泵设备购销合同，具体事项如下：_____一、购买水泵设备型号及价格二、付款合同签定次日甲方付给乙方货款伍仟元作为购货定金。

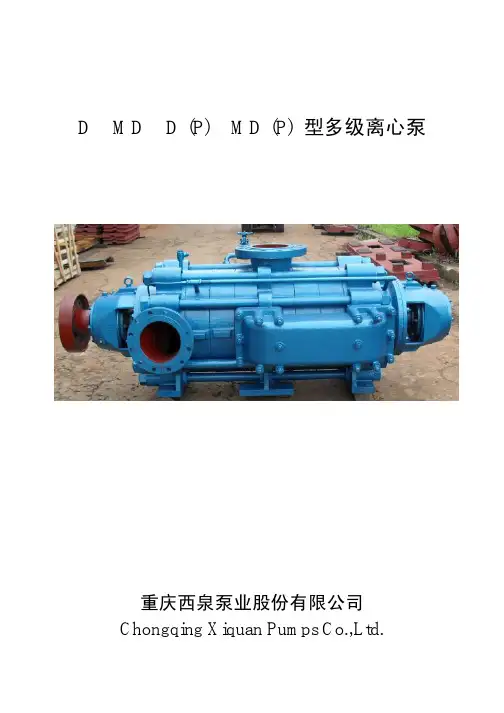

西泉泵业D、MD、D(P)、MD(P)型多级离心泵样本。
