墙模板计算书

计算依据：
1、《建筑施工模板安全技术规》JGJ162-2008
2、《混凝土结构设计规》GB50010-2010
3、《建筑结构荷载规》GB 50009-2012
4、《钢结构设计规》GB 50017-2003
一、工程属性
新浇混凝土墙名称 墙 新浇混凝土墙墙厚(mm) 500
混凝土墙的计算高度(mm) 8030 混凝土墙的计算长度(mm) 8700
二、荷载组合

侧压力计算依据规 《建筑施工模板安全技术规》JGJ162-2008 混凝土重力密度γc(kN/m3) 24
新浇混凝土初凝时间t0(h) 4 外加剂影响修正系数β1
1
混凝土坍落度影响修正系数β2
1.15 混凝土浇筑速度V(m/h) 2
混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m) 8.03

新浇混凝土对模板的侧压力标准值G4k(kN/m2)
min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1.15
×21/2，24×8.03}＝min{34.348，192.72}＝34.348kN/m2
倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)
2
新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝
min[0.22×24×4×1×1.15×21/2，24×8.03]＝min[34.35，192.72]＝
34.35kN/m
2

承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×
0.7Q3k]＝0.9max[1.2×34.35+1.4×2，1.35×34.35+1.4×0.7×2]＝
. .
w
0.9max[44.02，48.332]＝0.9×48.332＝43.499kN/m
2

正常使用极限状态设计值S正＝G4k＝34.35 kN/m
2

三、面板布置
小梁布置式 竖直 左部模板悬臂长(mm) 75
小梁间距(mm) 225 小梁一端悬臂长(mm) 225
主梁间距(mm) 450 主梁一端悬臂长(mm) 75
对拉螺栓横向间距(mm) 450 对拉螺栓竖向间距(mm) 450

模板设计立面图
四、面板验算
面板类型 木模板 面板厚度(mm) 15
面板抗弯强度设计值[f](N/mm2) 15 面板弹性模量E(N/mm2)
6000
. .
w
墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.45m，W＝bh2/6＝

450×/6＝16875mm3，I＝bh3/12＝450×/12＝126562.5mm
4

1、强度验算
q＝bS承＝0.45×43.499＝19.575kN/m

面板弯矩图(kN·m)
Mmax＝0.124kN·m
σ＝Mmax/W＝0.124×106/16875＝7.341N/mm2≤[f]＝15N/mm
2

满足要求！
2、挠度验算
q＝bS正＝0.45×34.35=15.458kN/m
. .

w
面板变形图(mm)
ν＝0.677mm＜[ν]＝l/250＝225/250＝0.900mm
满足要求！
五、小梁验算
小梁类型 矩形木楞 小梁材料规格(mm) 40×90
小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2)
8415

小梁截面抵抗矩W(cm3) 54 小梁截面惯性矩I(cm4)
243

1、强度验算
q＝bS承＝0.225×43.499＝9.787kN/m
. .

w
小梁弯矩图(kN·m)
小梁剪力图(kN)
Mmax＝0.248kN·m
σ＝Mmax/W＝0.248×106/54000＝4.588N/mm2≤[f]＝15.444N/mm
2

满足要求！
2、挠度验算
q＝bS正＝0.225×34.35=7.729kN/m
. .

w
小梁变形图(mm)

ν＝0.214mm≤[ν]＝l/400＝450/400＝1.125mm
满足要求！
3、支座反力计算
R1=3.812kN，R2=...R38=4.574kN，R39=3.812kN
六、主梁验算
主梁类型 双钢管 主梁材料规格(mm) Ф48×3
主梁抗弯强度设计值[f](N/mm2) 205 主梁弹性模量E(N/mm2)
206000

主梁截面抵抗矩W(cm3) 8.98 主梁截面惯性矩I(cm4)
21.56

1、强度验算
主梁弯矩图(kN·m)
Mmax＝0.351kN·m
. .
w
σ＝Mmax/W＝0.351×106/8980＝39.139N/mm2≤[f]＝205N/mm
2

满足要求！
2、挠度验算

主梁变形图(mm)
ν＝0.081mm≤[ν]＝l/400＝450/400＝1.125mm
满足要求！
七、对拉螺栓验算
对拉螺栓类型 M14 轴向拉力设计值Ntb(kN) 17.8
对拉螺栓横向验算间距m＝max[450，450/2+75]＝450mm
对拉螺栓竖向验算间距n＝max[450，450/2+225]＝450mm
N＝0.95mnS承＝0.95×0.45×0.45×43.499＝8.368kN≤Ntb＝17.8kN
满足要求！

合集下载

(完整版)剪力墙模板施工方案

(完整版)剪力墙模板施工方案

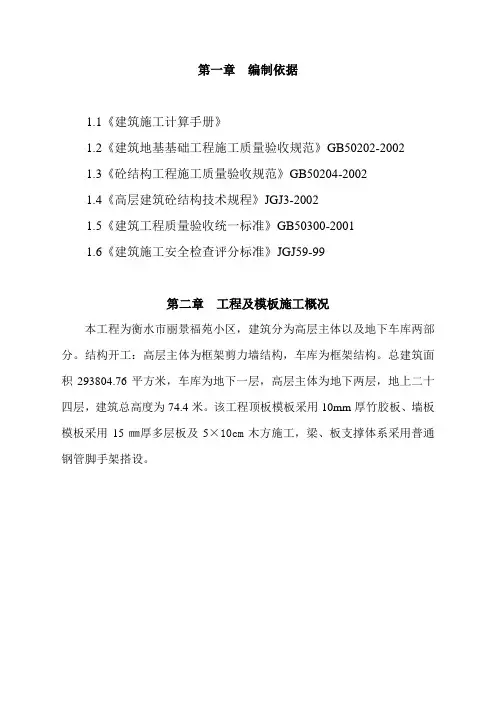

第一章编制依据1.1《建筑施工计算手册》1.2《建筑地基基础工程施工质量验收规范》GB50202-20021.3《砼结构工程施工质量验收规范》GB50204-20021.4《高层建筑砼结构技术规程》JGJ3-20021.5《建筑工程质量验收统一标准》GB50300-20011.6《建筑施工安全检查评分标准》JGJ59-99第二章工程及模板施工概况本工程为衡水市丽景福苑小区，建筑分为高层主体以及地下车库两部分。

结构开工：高层主体为框架剪力墙结构，车库为框架结构。

总建筑面积293804.76平方米，车库为地下一层，高层主体为地下两层，地上二十四层，建筑总高度为74.4米。

该工程顶板模板采用10mm厚竹胶板、墙板模板采用15㎜厚多层板及5×10cm木方施工，梁、板支撑体系采用普通钢管脚手架搭设。

第三章基础模板3.1概况该工程为高层和地下车库，因此集水坑、电梯井的基础外模及承台、地梁的模板均采用砖胎模。

3.2地下室砖胎模砖胎模使用MU10实心砖、M10水泥砂浆，内抹20mm厚1：2.5水泥砂浆找平层，待卷材防水施工完后，再抹20厚1：3水泥砂浆保护层，底板保护层为50厚细石混凝土。

其中，底板外侧、地梁及承台梁按设计要求均为120mm，承台、集水坑及电梯井为240mm（局部承台砖模为370mm）。

砖砌块上墙之前必须充分润湿，表面抹灰必须找平，不准有棱角，转角部位须做成圆角。

承台砖胎模示意图地梁砖胎模示意图3.3后浇带模板后浇带模板示意图后浇带模板侧视图第四章剪力墙模板4.1、墙体采用915×1830， 15厚多层木模板体系，模板配置数量为整层配置，模板的横向背楞采用两根Φ48钢管配置；竖向背楞均为5×10㎝木方(见下图) 。

连接两侧模板的对拉螺杆螺母的数量考虑混凝土侧压力沿垂直方向分布的不同，因此对拉螺杆两端螺母的数量亦有所不同。

钢管横肋从楼层面起200mm处需设置一道横肋，然后向上根据螺杆设置钢管横肋，在模板收口处需再设置一道横肋，竖向背楞中距不大于250mm，同时设置上、中、下三道剪刀撑。

剪力墙伸缩缝模板施工

剪力墙伸缩缝模板施工

1工程概况其中2上在其中部13～200mm 墙，此剪力墙长2960mm （见图1）。

2 2200mm 出重复使用，工。

3 模板设计 3．1 模板布置钢模的搁置方法：在西区本层楼面位置两端各留置两个短管在墙内。

安装时插入两个Φ28短铁，使调平螺栓的短横梁搁大块钢模整体性好，不用在狭缝中操作；H ＝（2960－120－650）＝250mm ，采用泵送商品砼，浇筑速度V 为35℃。

41535200=+= β1＝1.2 β2＝1.15β1β2V 0.5×4×1.2×1.15×1.80.5＝39.1KN/m 2 ×2.19＝52.56 KN/m 2 2，查得为2 KN/m 2 。

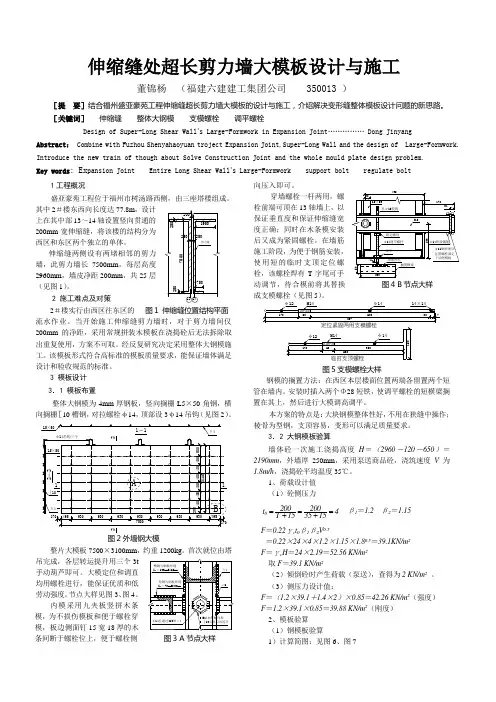

＋1.4×2）×0.85＝42.26 KN/m 2（强度） ×0.85＝39.88 KN/m 2（刚度）1）计算简图：见图6、图7伸缩缝处超长剪力墙大模板设计与施工董锦杨 （福建六建建工集团公司 350013 ）［提 要］结合福州盛亚豪苑工程伸缩缝超长剪力墙大模板的设计与施工，介绍解决变形缝整体模板设计问题的新思路。
