虚拟化平台进阶系列_培训安排V1.2

SAN、iSCSI或NAS
vMotion是什么?
• 通过VMware vMotion可以实现虚拟机的动态迁移, 而服务不中断
客户优势
• 零宕机时间: 进行有计划的服务器维护和升级迁移工作负载，资源利用率最大 化
• 服务器的持续可用性, 完整的交易集成 • 支持Fibre Channel和iSCSI SAN环境以及NAS
负载（通常只有一个）
• 增加虚拟化层 • 裸金属架构 • 每台机器上有多个操作系统和多个应
用负载
虚拟化架构
寄居架构（Hosted Architecture）
“裸金属”架构 (“Bare Metal” Architecture)
• 例如：Microsoft Hyper-V Server, Workstation
• 安装和运行应用程序
• 依赖于主机操作系统对设备的支 持和物力资源的管理
• 只能代表一台物理机
• 例如：VMware ESX/ESXi
• 依赖虚拟层内核
• 代理和帮助应用的服务控制台
• 不仅仅代表的是一台物理机，还 能代表多个物理机或者一个资源 池。
分区
隔离
在单一物理服务器上同时运行 多个虚拟机
VMware使用低成本方式 硬件故障 确保了所有系统的高可用性
虚拟化控制中心
SAN / NAS / iSCSI
零停机、零数据丢失！
即使出现硬件故障，也可 以避免发生独立于应用程 序和操作系统的停机。
X
1
3
2
4
1
3
2
4
什么是“虚拟化”
服务器虚拟化基本概念
服务器虚拟化基本概念
服务器虚拟化基本概念
虚拟化将硬件、操作系统和应用程序一同封装一个可迁移的虚拟机档案

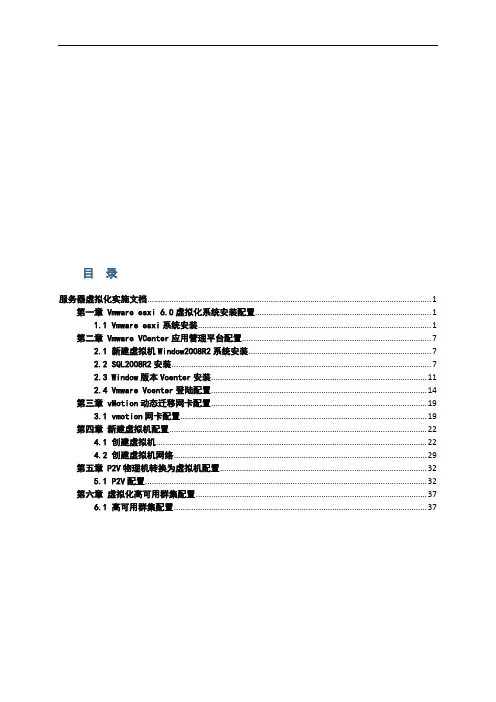

目录服务器虚拟化实施文档 (1)第一章 Vmware esxi 6.0虚拟化系统安装配置 (1)1.1 Vmware esxi系统安装 (1)第二章 Vmware VCenter应用管理平台配置 (7)2.1 新建虚拟机Window2008R2系统安装 (7)2.2 SQL2008R2安装 (7)2.3 Window版本Vcenter安装 (11)2.4 Vmware Vcenter登陆配置 (14)第三章 vMotion动态迁移网卡配置 (19)3.1 vmotion网卡配置 (19)第四章新建虚拟机配置 (22)4.1 创建虚拟机 (22)4.2 创建虚拟机网络 (29)第五章 P2V物理机转换为虚拟机配置 (32)5.1 P2V配置 (32)第六章虚拟化高可用群集配置 (37)6.1 高可用群集配置 (37)服务器虚拟化实施文档第一章 Vmware esxi 6.0虚拟化系统安装配置1.1 Vmware esxi系统安装1. 服务器通过光驱或IMM方式安装Vmware esxi 6.0系统从光盘加载系统镜像Vmware esxi 6.0安装，以下通过管理接口IMM安装esxi 6系统设置Root密码F11开始安装ESXI按F2进入配置ESXI服务器管理ip，第二章 Vmware VCenter应用管理平台配置2.1 新建虚拟机Window2008R2系统安装1. 通过VMware vSphere Client登录单ESXI主机，通过加载Vcenter镜像文件安装VMware-VIMSetup-all-6.0.0-2562643.iso：登陆服务器主机IP：10.102.85.11 （上面的服务器管理IP）2.新建Window2008R2虚拟机，安装操作系统window2008R22.2 SQL2008R2安装3.安装SQL2008R2数据库软件1.2.3 Window版本Vcenter安装4.安装Window版本Vcenter 6.0Ping通vCenter 虚拟机ip地址：10.102.184.102.4 Vmware Vcenter登陆配置1. Vcenter管理平台程序管登陆方式有两种，一种通过安装vSphere Client客户端软件登录，一种是不需要安装客户端软件，直接通过浏览器登陆管理，功能上浏览器登陆方式最全。

CPU Pool
Storage Pool
Storage Pool
Oracle CRM
SAP ERP
File/Print
虚拟化技术也是云计算的核心技术
更低的IT费用 更高的利用率 更少的复杂性 更自动化管理
Exchange
Virtual Infrastructure
更高的服务质量 支持动态迁移 容错性更好 具有隔离性，安全性更好 基于容器的管理，具有封装性 具有弹性，易于扩展
虚拟化常见类型
系统虚拟化 核心思想：使用虚拟化软件在一台物理机上虚拟出一台或多台虚拟机(VM) PC/服务器虚拟化：系统虚拟化的最大价值所在。 桌面虚拟化：解决个人电脑的桌面环境（包括应用程序和文件等）与物理机之间的耦合关系。经过虚拟化的桌面环境被保存在远程的服务器上，当用户使用具有足够显示能力的兼容设备（比如PC, 智能手机等）在桌面环境上工作时，所有的程序与数据都运行和最终保存在这个远程的服务器上。
随需应变的数据中心
主要内容
数据中心现状和趋势 虚拟化的定义 虚拟化的常见类型 服务器虚拟化关键技术 主流的虚拟化软件与虚拟化技术实践
虚拟化的定义
虚拟化本质：将原来运行在真实环境上的计算系统或组件运行在虚拟出来的环境中。
CPU
Hard Disk
Memory
I/O Devices
Operating System
JVM (Java VM)
VMWare ThinApp…
主要内容
数据中心现状和趋势 虚拟化的定义 虚拟化的常见类型 服务器虚拟化关键技术 主流的虚拟化软件与虚拟化技术实践
服务器虚拟化技术
便于管理; 提高利用率; 降低成本; 以技能为重点 只买需要的 简化环境 侧重于核心技能 提高业务变化的响应速度

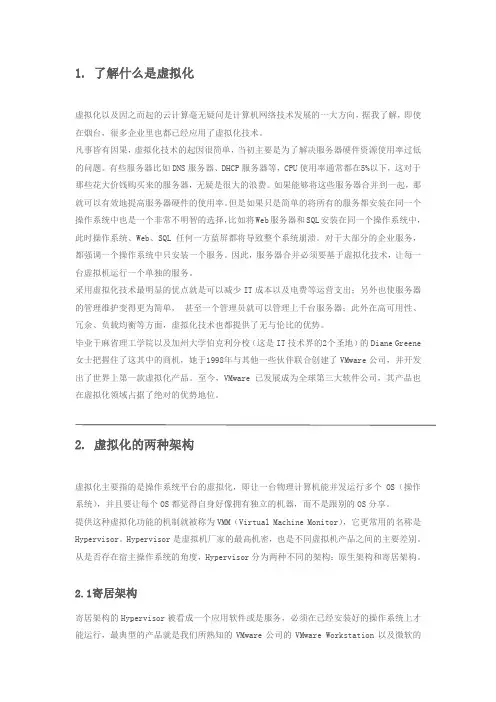

1. 了解什么是虚拟化虚拟化以及因之而起的云计算毫无疑问是计算机网络技术发展的一大方向，据我了解，即使在烟台，很多企业里也都已经应用了虚拟化技术。

凡事皆有因果，虚拟化技术的起因很简单，当初主要是为了解决服务器硬件资源使用率过低的问题。

有些服务器比如DNS服务器、DHCP服务器等，CPU使用率通常都在5%以下，这对于那些花大价钱购买来的服务器，无疑是很大的浪费。

如果能够将这些服务器合并到一起，那就可以有效地提高服务器硬件的使用率。

但是如果只是简单的将所有的服务都安装在同一个操作系统中也是一个非常不明智的选择，比如将Web服务器和SQL安装在同一个操作系统中，此时操作系统、Web、SQL任何一方蓝屏都将导致整个系统崩溃。

对于大部分的企业服务，都强调一个操作系统中只安装一个服务。

因此，服务器合并必须要基于虚拟化技术，让每一台虚拟机运行一个单独的服务。

采用虚拟化技术最明显的优点就是可以减少IT成本以及电费等运营支出；另外也使服务器的管理维护变得更为简单，甚至一个管理员就可以管理上千台服务器；此外在高可用性、冗余、负载均衡等方面，虚拟化技术也都提供了无与伦比的优势。

毕业于麻省理工学院以及加州大学伯克利分校（这是IT技术界的2个圣地）的Diane Greene 女士把握住了这其中的商机，她于1998年与其他一些伙伴联合创建了VMware公司，并开发出了世界上第一款虚拟化产品。

至今，VMware已发展成为全球第三大软件公司，其产品也在虚拟化领域占据了绝对的优势地位。

2. 虚拟化的两种架构虚拟化主要指的是操作系统平台的虚拟化，即让一台物理计算机能并发运行多个OS（操作系统），并且要让每个OS都觉得自身好像拥有独立的机器，而不是跟别的OS分享。

提供这种虚拟化功能的机制就被称为VMM（Virtual Machine Monitor），它更常用的名称是Hypervisor。

Hypervisor是虚拟机厂家的最高机密，也是不同虚拟机产品之间的主要差别。
