桩基托梁挡土墙

  • 格式：doc
  • 大小：321.50 KB
  • 文档页数：29

济祁高速淮合段路基01合同段 桩基托梁挡土墙施工方案

编制: 审核: 审批:

安徽省公路桥梁工程有限公司 济祁高速淮合段路基01合同段项目经理部 2014年10月30日 目录 一、编制范围、依据 ........................................................................ 1 1、编制范围 ............................................................................................................................................................. 1 2、编制依据 .............................................................................. 1 二、工程概述 ............................................................................. 1 三、施工部署 ............................................................................. 1 1、项目组织机构 .......................................................................... 1 2、施工队伍安排 .......................................................................... 3 3、施工资源配置 .......................................................................... 4 四、施工准备 ............................................................................. 5 1、技术准备 .............................................................................. 5 2、机具准备 .............................................................................. 5 3、材料准备 .............................................................................. 5 4、作业条件准备 .......................................................................... 6 5、安全应急措施准备 ...................................................................... 6 6、外业工作准备 .......................................................................... 6 五、施工方案 ............................................................................. 7 1、桩基施工 .............................................................................. 7 2、承台施工 ............................................................................. 15 3、挡土墙墙体施工 ....................................................................... 16 4、混凝土挡块施工 ....................................................................... 18 六、质量保证措施......................................................................... 19 1、质量保证体系 ......................................................................... 19 2、质量控制措施 ......................................................................... 22 七、安全生产保护措施 ..................................................................... 23 1、安全保证体系 ......................................................................... 23 2、安全保证措施 ......................................................................... 24 八、文明施工及环境保护保证措施 ........................................................... 25 1、扬尘控制措施 ......................................................................... 25 2、文明施工保护措施 ..................................................................... 25 3、环境保护措施 ......................................................................... 25 1

一、编制范围、依据 1、编制范围 济祁高速淮合段路基01合同段桩基托梁挡土墙工程。 2、编制依据 （1）工程现场考察情况 （2）《济祁高速淮合段路基01合同段施工合同文件》 （3）《济祁高速淮合段路基01合同段施工图设计》 （4）《桥涵施工手册》（上、下册） （5）《济祁高速淮合段路基01合同段总体施工组织设计》 （5）《济祁高速淮合段路基01合同段总体施工进度计划》 （7）《公路桥涵施工技术规范》JTG/T F50-2011 （8）《公路工程质量检验评定标准》JTG F80/1-2004 （9）《公路工程技术标准》JTG B01-2003 （10）《混凝土结构工程施工及验收规范》GB50204 （11）《公路工程质量检验评定标准 》JTG F80/2-2004 （12）《公路工程施工安全技术规程》JTJ 076-95

二、工程概况 济祁高速淮合段路基01标桩基托梁挡土墙长度为160m，其中k77+218-k77+238段挡墙平均高度为7.5m，k77+238-k77+378段挡土墙平均高度为6.5m。桩基托梁挡土墙主要包括桩基施工、承台施工和挡土墙施工。桩基采用挖孔桩，长度为20m，桩径为1.5m，c30混凝土浇筑。承台采用c25混凝土浇筑，平均长度为10m，k77+218-k77+238段宽度为4.05m，k77+238-k77+378段宽度为3.74m。挡墙墙体采用c20片石混凝土浇筑，在土方与片石砼之间铺设砂砾垫层。

三、施工部署

1、项目组织机构 2

图3.1 组织机构图 Z 说明：桩基施工队和挡墙施工队为桩基托梁挡土墙工程的施工队伍。 表3.1桩基托梁挡土墙施工管理人员表

项目经理 项目副经理 项目总工程师

工 程 部 财 务 部 物 资 设 备 部 地 方 档 案 试 验 室 安 全 环 综 合 事 物 部

合 同 计 划 部

挡墙施工队

中小桥下部队

防护排水队

临时钢结构队

土方施工队 主桥施工队 钢桁架施工队 钢结构拼装队 预制队 引桥施工队 桩基施工队 斜拉索安装队 3

序号 姓名 职务 1 石怀远 施工总负责 2 刘向前 技术总负责 3 凌志旺 施工总体协调 4 李凌 试验负责人 5 徐大振 技术负责人 6 王生涛 质量监督人 7 胡祝勇 混凝土质量控制 8 马冲冲 测量、放样 9 杨康乐 安全、环保 10 陈诗奎 物资、设备 11 陈雪峰 现场负责人

2、施工队伍安排 桩基施工由桩基施工队负责。 表3.2 桩基施工人员安排表 序号 工种 人数 1 混凝土工 6 2 钢筋工 15 3 机械操作手 6 4 电工 2 5 普工 4

合集下载

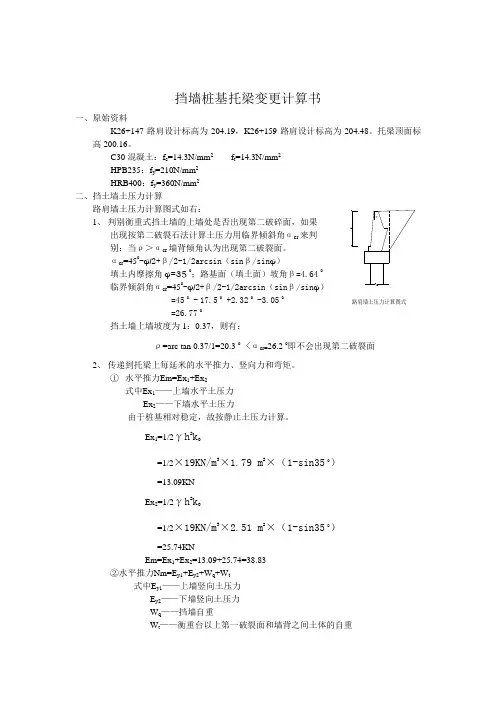

挡墙桩基托梁变更计算书
