阳极极化曲线四个特征电位

极化曲线原理1.在研究可逆电池的电动势和电池反应时电极上几乎没有电流通过，每个电极或电池反应都是在无限接近于平衡下进行的，因此电极反应是可逆的。

当有电流通过电池时，则电极的平衡状态被破坏，此时电极反应处于不可逆状态，随着电极上电流密度的增加，电极反应的不可逆程度也随之增大。

在有电流通过电极时，由于电极反应的不可逆而使电极电位偏离平衡值的现象称作电极的极化。

根据实验测出的数据来描述电流密度与电极电位之间关系的曲线称作极化曲线如图1所示。

金属的阳极过程是指金属作为阳极时，在一定的外电势下发生的阳极溶解过程，如下式所示:M→M n++ne -此过程只有在电极电位大于其热力学电位时才能发生。

阳极的溶解速度随电位变正而逐渐增大。

这是正常的阳极溶出，但当阳极电位正到某一数值时，其溶解速度达到一最大值。

此后阳极溶解速度随着电位变正，反而大幅度的降低，这种现象称为金属的钝化现象。

曲线表明，电位从a 点开始上升(即电位向正方向移动)，电流密度也随之增加，电位超过b 点以后，电流密度迅速减至很小，这是因为在金属表面上生成了一层电阻高、耐腐蚀的钝化膜。

到达c点以后，电位再继续上升，电流仍保图1金属极化曲线ab 活性溶解区；b.临界钝化点；bc.过渡钝化区;cd.稳定钝化区;de.超(过)钝化区持在一个基本不变的很小的数值上，电位升到d点时，电流又随电位的上升而增大。

2.影响金属钝化过程的几个因素金属钝化现象已进行了大量的研究工作。

影响金属钝化过程及钝化性质的因素，可归纳为以下几点:(1)溶液的组成。

在中性溶液中，金属一般比较容易钝化，而在酸性或某些碱性的溶液中，则不易钝化；溶液中卤素离子（特别是Cl－）的存在，能明显地阻止金属的钝化；溶液中存在某些具有氧化性的阴离子(如CrO2-4)则可以促进金属的钝化。

(2)金属的化学组成和结构。

各种纯金属的钝化能力不尽相同，例如铁、镍、铬三种金属的钝化能力为铬>镍>铁。

阳极极化曲线的测定实验报告
实验名称：阳极极化曲线的测定实验报告
实验目的：
1. 了解阳极极化现象的基本概念和原理；
2. 掌握测量阳极极化曲线的方法；
3. 分析影响阳极极化的因素及其机理。

实验仪器：
1. 电化学工作站
2. 参比电极：银/氯化银电极
3. 氧化铁电极
4. 稳定电源
实验原理：
阳极极化是指阳极在电解液中发生氧化反应，并在阳极表面生成一层氧化物（如铁在铁离子存在下变成铁离子）后，加速极化的现象。

阳极极化曲线是通过测定阳极的Tafel曲线得出的，Tafel曲线的斜率与阳极极化速率成比例。

实验步骤：
1. 将氧化铁电极固定在电化学工作站的阳极位，并连接稳定电源；
2. 将银/氯化银电极作为参比电极固定在电化学工作站的参比电极位，并用KCl溶液饱和；
3. 连接液路，使氧化铁电极与电化学工作站连接；
4. 对氧化铁电极进行阳极极化，启动电化学工作站，并在一定电位上
进行一段时间的绝化等待稳定；
5. 循环扫描电位，记录电位与电流的变化，得到Tafel曲线；
6. 对Tafel曲线进行分析，得出阳极极化的速率及其机理。

实验结果：
从实验数据中得出，阳极极化速率与阳极表面氧化物的生成速率成正比，同时还受到电流密度、溶液浓度、温度等因素的影响。

实验结论：
通过实验结果得出，阳极极化是一种加速极化现象，其速率受到多种
因素的影响。

在化学反应工业生产中，应该重视阳极极化现象的影响。

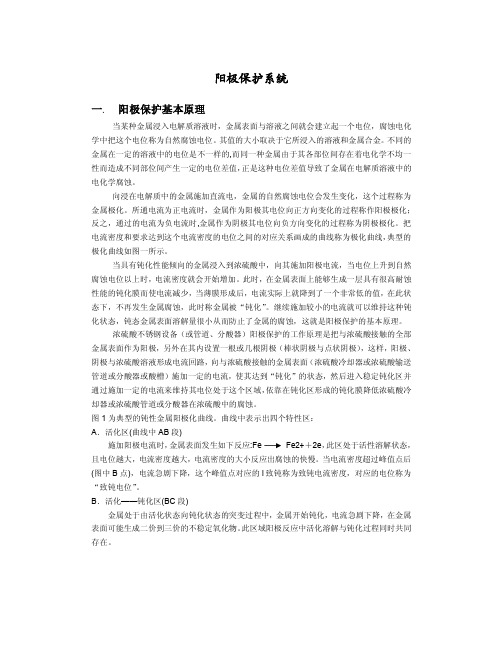

阳极保护系统一. 阳极保护基本原理当某种金属浸入电解质溶液时，金属表面与溶液之间就会建立起一个电位，腐蚀电化学中把这个电位称为自然腐蚀电位。

其值的大小取决于它所浸入的溶液和金属合金。

不同的金属在一定的溶液中的电位是不一样的,而同一种金属由于其各部位间存在着电化学不均一性而造成不同部位间产生一定的电位差值，正是这种电位差值导致了金属在电解质溶液中的电化学腐蚀。

向浸在电解质中的金属施加直流电，金属的自然腐蚀电位会发生变化，这个过程称为金属极化。

所通电流为正电流时，金属作为阳极其电位向正方向变化的过程称作阳极极化；反之，通过的电流为负电流时,金属作为阴极其电位向负方向变化的过程称为阴极极化。

把电流密度和要求达到这个电流密度的电位之间的对应关系画成的曲线称为极化曲线，典型的极化曲线如图一所示。

当具有钝化性能倾向的金属浸入到浓硫酸中，向其施加阳极电流，当电位上升到自然腐蚀电位以上时，电流密度就会开始增加。

此时，在金属表面上能够生成一层具有很高耐蚀性能的钝化膜而使电流减少，当薄膜形成后，电流实际上就降到了一个非常低的值，在此状态下，不再发生金属腐蚀，此时称金属被“钝化”。

继续施加较小的电流就可以维持这种钝化状态，钝态金属表面溶解量很小从而防止了金属的腐蚀，这就是阳极保护的基本原理。

浓硫酸不锈钢设备（或管道、分酸器）阳极保护的工作原理是把与浓硫酸接触的全部金属表面作为阳极，另外在其内设置一根或几根阴极（棒状阴极与点状阴极），这样，阳极、阴极与浓硫酸溶液形成电流回路，向与浓硫酸接触的金属表面（浓硫酸冷却器或浓硫酸输送管道或分酸器或酸槽）施加一定的电流，使其达到“钝化”的状态，然后进入稳定钝化区并通过施加一定的电流来维持其电位处于这个区域，依靠在钝化区形成的钝化膜降低浓硫酸冷却器或浓硫酸管道或分酸器在浓硫酸中的腐蚀。

图1为典型的钝性金属阳极化曲线。

曲线中表示出四个特性区：A．活化区(曲线中AB段)施加阳极电流时，金属表面发生如下反应:Fe Fe2+＋2e，此区处于活性溶解状态，且电位越大，电流密度越大，电流密度的大小反应出腐蚀的快慢。

实验九极化曲线的测定【目的要求】1. 掌握稳态恒电位法测定金属极化曲线的基本原理和测试方法.2. 了解极化曲线的意义和应用.3. 掌握恒电位仪的使用方法.【实验原理】1. 极化现象与极化曲线为了探索电极过程机理及影响电极过程的各种因素,必须对电极过程进行研究,其中极化曲线的测定是重要方法之一.我们知道在研究可逆电池的电动势和电池反应时,电极上几乎没有电流通过,每个电极反应都是在接近于平衡状态下进行的,因此电极反应是可逆的.但当有电流明显地通过电池时,电极的平衡状态被破坏,电极电势偏离平衡值,电极反应处于不可逆状态,而且随着电极上电流密度的增加,电极反应的不可逆程度也随之增大.由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化,描述电流密度与电极电势之间关系的曲线称作极化曲线,如图2-19-1所示.图2-19-1 极化曲线A-B:活性溶解区;B:临界钝化点B-C:过渡钝化区;C-D:稳定钝化区D-E:超(过)钝化区金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程,如下式所示:M→Mn++ne此过程只有在电极电势正于其热力学电势时才能发生.阳极的溶解速度随电位变正而逐渐增大,这是正常的阳极溶出,但当阳极电势正到某一数值时,其溶解速度达到最大值,此后阳极溶解速度随电势变正反而大幅度降低,这种现象称为金属的钝化现象.图2-19-1中曲线表明,从A点开始,随着电位向正方向移动,电流密度也随之增加,电势超过B点后,电流密度随电势增加迅速减至最小,这是因为在金属表面生产了一层电阻高,耐腐蚀的钝化膜.B点对应的电势称为临界钝化电势,对应的电流称为临界钝化电流.电势到达C点以后,随着电势的继续增加,电流却保持在一个基本不变的很小的数值上,该电流称为维钝电流,直到电势升到D点,电流才有随着电势的上升而增大,表示阳极又发生了氧化过程,可能是高价金属离子产生也可能是水分子放电析出氧气,DE段称为过钝化区.2. 极化曲线的测定(1) 恒电位法恒电位法就是将研究电极依次恒定在不同的数值上,然后测量对应于各电位下的电流.极化曲线的测量应尽可能接近体系稳态.稳态体系指被研究体系的极化电流,电极电势,电极表面状态等基本上不随时间而改变.在实际测量中,常用的控制电位测量方法有以下两种:静态法:将电极电势恒定在某一数值,测定相应的稳定电流值,如此逐点地测量一系列各个电极电势下的稳定电流值,以获得完整的极化曲线.对某些体系,达到稳态可能需要很长时间,为节省时间,提高测量重现性,往往人们自行规定每次电势恒定的时间.动态法:控制电极电势以较慢的速度连续地改变(扫描),并测量对应电位下的瞬时电流值,以瞬时电流与对应的电极电势作图,获得整个的极化曲线.一般来说,电极表面建立稳态的速度愈慢,则电位扫描速度也应愈慢.因此对不同的电极体系,扫描速度也不相同.为测得稳态极化曲线,人们通常依次减小扫描速度测定若干条极化曲线,当测至极化曲线不再明显变化时,可确定此扫描速度下测得的极化曲线即为稳态极化曲线.同样,为节省时间,对于那些只是为了比较不同因素对电极过程影响的极化曲线,则选取适当的扫描速度绘制准稳态极化曲线就可以了.上述两种方法都已经获得了广泛应用,尤其是动态法,由于可以自动测绘,扫描速度可控制一定,因而测量结果重现性好,特别适用于对比实验.(2) 恒电流法恒电流法就是控制研究电极上的电流密度依次恒定在不同的数值下,同时测定相应的稳定电极电势值.采用恒电流法测定极化曲线时,由于种种原因,给定电流后,电极电势往往不能立即达到稳态,不同的体系,电势趋于稳态所需要的时间也不相同,因此在实际测量时一般电势接近稳定(如1min～3min内无大的变化)即可读值,或人为自行规定每次电流恒定的时间.【仪器试剂】恒电位仪一台;饱和甘汞电极1支;碳钢电极1支;铂电极1支;三室电解槽1只(见图2-19-2)2 mol·dm-3 (NH4)2CO3溶液;0.5 mol·dm-3H2SO4溶液;丙酮溶液【实验步骤】1. 碳钢预处理:用金相砂纸将碳钢研究电极打磨至镜面光亮,用石蜡蜡封,留出1cm2面积,如蜡封多可用小刀去除多余的石蜡,保持切面整齐.然后在丙酮中除油,在0.5M的硫酸溶液中去除氧化层,浸泡时间分别不低于10S.图2-19-2三室电解槽1.研究电极;2.参比电极;3.辅助电极2. 恒电位法测定极化曲线的步骤:A 准备工作仪器开启前,"工作电源"置于"关","电位量程"置于"20V","补偿衰减"置于"0","补偿增益"置于"2","电流量程"置于"200mA","工作选择"置于"恒电位","电位测量选择"置于"参比".B 通电插上电源,"工作电源"置于"自然"档,指示灯亮,电流显示为0,电位表显示的电位为"研究电极"相对于"参比电极"的稳定电位,称为自腐电位,其绝对值大于0.8V可以开始下面的操作,否则需要重新处理电极.C "电位测量选择"置于"给定",仪器预热5-15min.电位表指示的给定电位为预设定的"研究电极"相对于"参比电极"的电位.D 调节"恒电位粗调"和"恒电位细调"使电位表指示的给定电位为自腐电位,"工作电源"置于"极化".F 阴极极化调节"恒电位粗调"和"恒电位细调"每次减少10mV,直到减少200mV,每减少一次,测定1min后的电流值.测完后,将给定电位调回自腐电位值.G 阳极极化将"工作电源"置于"自然","电位测量选择"置于"参比",等待电位逐渐恢复到自腐电位±5mV,否则需要重新处理电极.重复C,D,F步骤,F步骤中给定电位每次增加10mV,直到做出完整的极化曲线.提示,到达极化曲线的平台区,给定电位可每次增加100mV.H 实验完成,"电位测量选择"置于"参比","工作电源"置于"关".【注意事项】按照实验要求,严格进行电极处理.将研究电极置于电解槽时,要注意与鲁金毛细管之间的距离每次应保持一致.研究电极与鲁金毛细管应尽量靠近,但管口离电极表面的距离不能小于毛细管本身的直径.每次做完测试后,应在确认恒电位仪或电化学综合测试系统在非工作的状态下,关闭电源,取出电极.【数据处理】1. 对静态法测试的数据应列出表格.自腐电位-0.805V阴极极化数据:电位(V)电流(mA)电位(V)电流(mA)阳极极化数据:电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)2. 以电流密度为纵坐标,电极电势(相对饱和甘汞)为横坐标,绘制极化曲线.3. 讨论所得实验结果及曲线的意义,指出钝化曲线中的活性溶解区,过渡钝化区,稳定钝化区,过钝化区,并标出临界钝化电流密度(电势),维钝电流密度等数值.活性溶解区:过渡钝化区:稳定钝化区:;过钝化区:临界钝化电流密度(电势):维钝电流密度:思考题1. 比较恒电流法和恒电位法测定极化曲线有何异同,并说明原因.恒电流法是恒定电流测定相应的电极电势,恒电位法是很定电位测定相应的电流,对于阴极极化来说,两种方法测得的曲线相同,对于阳极极化来说,由于电流和电位不是一一对应的关系,得到不同的曲线.2. 测定阳极钝化曲线为何要用恒电位法用恒电位法能得到完整的极化曲线,用恒电流法只能得到ABEF曲线,即得到活化区以及过钝化区的一部分,得不到完整的几乎曲线.3. 做好本实验的关键有哪些电极的处理;研究电极与鲁金毛细管的距离;甘汞电极的误差;电位的每次改变值;溶液中杂质离子的存在等等【讨论】1. 电化学稳态的含义指定的时间内,被研究的电化学系统的参量,包括电极电势,极化电流,电极表面状态,电极周围反应物和产物的浓度分布等,随时间变化甚微,该状态通常被称为电化学稳态.电化学稳态不是电化学平衡态.实际上,真正的稳态并不存在,稳态只具有相对的含义.到达稳态之前的状态被称为暂态.在稳态极化曲线的测试中,由于要达到稳态需要很长的时间,而且不同的测试者对稳态的认定标准也不相同,因此人们通常人为界定电极电势的恒定时间或扫描速度,此法尤其适用于考察不同因素对极化曲线的影响时.2. 三电极体系极化曲线描述的是电极电势与电流密度之间的关系.被研究电极过程的电极被称为研究电极或工作电极.与工作电极构成电流回路,以形成对研究电极极化的电极称为辅助电极,也叫对电极.其面积通常要较研究电极为大,以降低该电极上的极化.参比电极是测量研究电极电势的比较标准,与研究电极组成测量电池.参比电极应是一个电极电势已知且稳定的可逆电极,该电极的稳定性和重现性要好.为减少电极电势测试过程中的溶液电位降,通常两者之间以鲁金毛细管相连.鲁金毛细管应尽量但也不能无限制靠近研究电极表面,以防对研究电极表面的电力线分布造成屏蔽效应.3. 影响金属钝化过程的几个因素金属的钝化现象是常见的,人们已对它进行了大量的研究工作.影响金属钝化过程及钝化性质的因素,可以归纳为以下几点:(1) 溶液的组成.溶液中存在的H+,卤素离子以及某些具有氧化性的的阴离子,对金属的钝化现象起着颇为显著的影响.在中性溶液中,金属一般比较容易钝化,而在酸性或某些碱性的溶液中,钝化则困难得多,这与阳极产物的溶解度有关系.卤素离子,特别是氯离子的存在,则明显地阻滞了金属的钝化过程,已经钝化了的金属也容易被它破坏(活化),而使金属的阳极溶解速度重新增大.溶液中存在的某些具有氧化性的阴离子(如CrO2-4)则可以促进金属的钝化.(2) 金属的化学组成和结构.各种纯金属的钝化性能不尽相同,以铁,镍,铬三种金属为例,铬最容易钝化,镍次之,铁较差些.因此添加铬,镍可以提高钢铁的钝化能力及钝化的稳定性.(3) 外界因素(如温度,搅拌等).一般来说,温度升高以及搅拌加剧,可以推迟或防止钝化过程的发生,这显然与离子的扩散有关实验十二铁的极化和钝化曲线的测定一、实验目的1. 测定铁在不同pH溶液中的极化曲线。

极化曲线 -回复
极化曲线是指在某种条件下，材料的电化学反应随电势的变化而产生的曲线。

它可以用来研究材料在特定条件下的电化学特性，如电流密度、阳极溶解速率等。

常见的极化曲线包括极化曲线、阳极极化曲线、阴极极化曲线等。

极化曲线通常表现为一个S形曲线，其中截止电位为曲线的
中间点，表示材料在该电位下达到了平衡状态。

截止电位之前曲线上升较为缓慢，称为阳极活化区；之后曲线上升较为陡峭，称为阳极极化区。

极化曲线的斜率可以表示电化学反应的速率。

通过分析极化曲线，可以了解材料的电化学性能，并用于优化材料的设计和改进。

此外，极化曲线还可以用于研究材料的腐蚀性能、电极反应动力学等方面。

总之，极化曲线是一种重要的电化学工具，可以帮助我们深入理解材料的电化学行为和性能。

1.以双电层理论为基础，解释电极电位的形成与分类。

2.计算下列电极的电极电位。

(1) 计算Zn2+离子浓度为0.001mol·L-1时锌电极的电极电位(298K)。

(2) 计算OH－离子浓度为0.01mol·L-1时，氧电极的电极电位(T=298K，P o2＝101325Pa)。

3.以Fe-H2O体系简化电位-pH图为例，对给定区域(1、2、3、4)进行标注。

写出○a、○b两条线反应式，并对A、B、C三点写出反应式。

4.什么是电极的极化现象与超电压？利用法拉第定律分析极化现象与腐蚀速率之间的关系？
5.写出中性、酸性和碱性条件下耗氧腐蚀的反应方程式，并解释为什么耗氧腐蚀比析氢腐蚀更容易。

6.利用极化曲线分析耗氧腐蚀的特点。

7.画出可钝化金属的阳极极化曲线，指出四个特征电位以及四个特征区域的特点。

8.什么是孔蚀？利用示意图解释孔蚀核长大的机理（自催化酸性作用）。

9.指出小阳极、大阴极的特征和危害。

10.以金属电化学腐蚀热力学为基础，对常见金属进行分类(五大类)。

11.高温氧化膜具有保护性的条件是什么？
12.什么是高温合金的抗氧化性能？
13.什么是氢腐蚀？氢腐蚀的两个阶段是什么？怎么预防氢腐
蚀？
14.为什么硫化比氧化更严重？
15.利用示意图解释大气腐蚀的特点。

16.金属结构材料耐腐蚀的合金化途径是什么？同时解释Cr、Ni、Mo、Cu、Si等合金元素对碳钢耐腐蚀性能的影响机理。

实验九极化曲线的测定【目的要求】1. 掌握稳态恒电位法测定金属极化曲线的基本原理和测试方法.2. 了解极化曲线的意义和应用.3. 掌握恒电位仪的使用方法.【实验原理】1. 极化现象与极化曲线为了探索电极过程机理及影响电极过程的各种因素,必须对电极过程进行研究,其中极化曲线的测定是重要方法之一.我们知道在研究可逆电池的电动势和电池反应时,电极上几乎没有电流通过,每个电极反应都是在接近于平衡状态下进行的,因此电极反应是可逆的.但当有电流明显地通过电池时,电极的平衡状态被破坏,电极电势偏离平衡值,电极反应处于不可逆状态,而且随着电极上电流密度的增加,电极反应的不可逆程度也随之增大.由于电流通过电极而导致电极电势偏离平衡值的现象称为电极的极化,描述电流密度与电极电势之间关系的曲线称作极化曲线,如图2-19-1所示.图2-19-1 极化曲线A-B:活性溶解区;B:临界钝化点B-C:过渡钝化区;C-D:稳定钝化区D-E:超(过)钝化区金属的阳极过程是指金属作为阳极时在一定的外电势下发生的阳极溶解过程,如下式所示:M→Mn++ne此过程只有在电极电势正于其热力学电势时才能发生.阳极的溶解速度随电位变正而逐渐增大,这是正常的阳极溶出,但当阳极电势正到某一数值时,其溶解速度达到最大值,此后阳极溶解速度随电势变正反而大幅度降低,这种现象称为金属的钝化现象.图2-19-1中曲线表明,从A点开始,随着电位向正方向移动,电流密度也随之增加,电势超过B点后,电流密度随电势增加迅速减至最小,这是因为在金属表面生产了一层电阻高,耐腐蚀的钝化膜.B点对应的电势称为临界钝化电势,对应的电流称为临界钝化电流.电势到达C点以后,随着电势的继续增加,电流却保持在一个基本不变的很小的数值上,该电流称为维钝电流,直到电势升到D点,电流才有随着电势的上升而增大,表示阳极又发生了氧化过程,可能是高价金属离子产生也可能是水分子放电析出氧气,DE段称为过钝化区.2. 极化曲线的测定(1) 恒电位法恒电位法就是将研究电极依次恒定在不同的数值上,然后测量对应于各电位下的电流.极化曲线的测量应尽可能接近体系稳态.稳态体系指被研究体系的极化电流,电极电势,电极表面状态等基本上不随时间而改变.在实际测量中,常用的控制电位测量方法有以下两种:静态法:将电极电势恒定在某一数值,测定相应的稳定电流值,如此逐点地测量一系列各个电极电势下的稳定电流值,以获得完整的极化曲线.对某些体系,达到稳态可能需要很长时间,为节省时间,提高测量重现性,往往人们自行规定每次电势恒定的时间.动态法:控制电极电势以较慢的速度连续地改变(扫描),并测量对应电位下的瞬时电流值,以瞬时电流与对应的电极电势作图,获得整个的极化曲线.一般来说,电极表面建立稳态的速度愈慢,则电位扫描速度也应愈慢.因此对不同的电极体系,扫描速度也不相同.为测得稳态极化曲线,人们通常依次减小扫描速度测定若干条极化曲线,当测至极化曲线不再明显变化时,可确定此扫描速度下测得的极化曲线即为稳态极化曲线.同样,为节省时间,对于那些只是为了比较不同因素对电极过程影响的极化曲线,则选取适当的扫描速度绘制准稳态极化曲线就可以了.上述两种方法都已经获得了广泛应用,尤其是动态法,由于可以自动测绘,扫描速度可控制一定,因而测量结果重现性好,特别适用于对比实验.(2) 恒电流法恒电流法就是控制研究电极上的电流密度依次恒定在不同的数值下,同时测定相应的稳定电极电势值.采用恒电流法测定极化曲线时,由于种种原因,给定电流后,电极电势往往不能立即达到稳态,不同的体系,电势趋于稳态所需要的时间也不相同,因此在实际测量时一般电势接近稳定(如1min～3min内无大的变化)即可读值,或人为自行规定每次电流恒定的时间.【仪器试剂】恒电位仪一台;饱和甘汞电极1支;碳钢电极1支;铂电极1支;三室电解槽1只(见图2-19-2)2 mol·dm-3 (NH4)2CO3溶液;0.5 mol·dm-3H2SO4溶液;丙酮溶液【实验步骤】1. 碳钢预处理:用金相砂纸将碳钢研究电极打磨至镜面光亮,用石蜡蜡封,留出1cm2面积,如蜡封多可用小刀去除多余的石蜡,保持切面整齐.然后在丙酮中除油,在0.5M的硫酸溶液中去除氧化层,浸泡时间分别不低于10S.图2-19-2三室电解槽1.研究电极;2.参比电极;3.辅助电极2. 恒电位法测定极化曲线的步骤:A 准备工作仪器开启前,"工作电源"置于"关","电位量程"置于"20V","补偿衰减"置于"0","补偿增益"置于"2","电流量程"置于"200mA","工作选择"置于"恒电位","电位测量选择"置于"参比".B 通电插上电源,"工作电源"置于"自然"档,指示灯亮,电流显示为0,电位表显示的电位为"研究电极"相对于"参比电极"的稳定电位,称为自腐电位,其绝对值大于0.8V可以开始下面的操作,否则需要重新处理电极.C "电位测量选择"置于"给定",仪器预热5-15min.电位表指示的给定电位为预设定的"研究电极"相对于"参比电极"的电位.D 调节"恒电位粗调"和"恒电位细调"使电位表指示的给定电位为自腐电位,"工作电源"置于"极化".F 阴极极化调节"恒电位粗调"和"恒电位细调"每次减少10mV,直到减少200mV,每减少一次,测定1min后的电流值.测完后,将给定电位调回自腐电位值.G 阳极极化将"工作电源"置于"自然","电位测量选择"置于"参比",等待电位逐渐恢复到自腐电位±5mV,否则需要重新处理电极.重复C,D,F步骤,F步骤中给定电位每次增加10mV,直到做出完整的极化曲线.提示,到达极化曲线的平台区,给定电位可每次增加100mV.H 实验完成,"电位测量选择"置于"参比","工作电源"置于"关".【注意事项】按照实验要求,严格进行电极处理.将研究电极置于电解槽时,要注意与鲁金毛细管之间的距离每次应保持一致.研究电极与鲁金毛细管应尽量靠近,但管口离电极表面的距离不能小于毛细管本身的直径.每次做完测试后,应在确认恒电位仪或电化学综合测试系统在非工作的状态下,关闭电源,取出电极.【数据处理】1. 对静态法测试的数据应列出表格.自腐电位-0.805V阴极极化数据:电位(V)电流(mA)电位(V)电流(mA)阳极极化数据:电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)电位(V)电流(mA)2. 以电流密度为纵坐标,电极电势(相对饱和甘汞)为横坐标,绘制极化曲线.3. 讨论所得实验结果及曲线的意义,指出钝化曲线中的活性溶解区,过渡钝化区,稳定钝化区,过钝化区,并标出临界钝化电流密度(电势),维钝电流密度等数值.活性溶解区:过渡钝化区:稳定钝化区:;过钝化区:临界钝化电流密度(电势):维钝电流密度:思考题1. 比较恒电流法和恒电位法测定极化曲线有何异同,并说明原因.恒电流法是恒定电流测定相应的电极电势,恒电位法是很定电位测定相应的电流,对于阴极极化来说,两种方法测得的曲线相同,对于阳极极化来说,由于电流和电位不是一一对应的关系,得到不同的曲线.2. 测定阳极钝化曲线为何要用恒电位法用恒电位法能得到完整的极化曲线,用恒电流法只能得到ABEF曲线,即得到活化区以及过钝化区的一部分,得不到完整的几乎曲线.3. 做好本实验的关键有哪些电极的处理;研究电极与鲁金毛细管的距离;甘汞电极的误差;电位的每次改变值;溶液中杂质离子的存在等等【讨论】1. 电化学稳态的含义指定的时间内,被研究的电化学系统的参量,包括电极电势,极化电流,电极表面状态,电极周围反应物和产物的浓度分布等,随时间变化甚微,该状态通常被称为电化学稳态.电化学稳态不是电化学平衡态.实际上,真正的稳态并不存在,稳态只具有相对的含义.到达稳态之前的状态被称为暂态.在稳态极化曲线的测试中,由于要达到稳态需要很长的时间,而且不同的测试者对稳态的认定标准也不相同,因此人们通常人为界定电极电势的恒定时间或扫描速度,此法尤其适用于考察不同因素对极化曲线的影响时.2. 三电极体系极化曲线描述的是电极电势与电流密度之间的关系.被研究电极过程的电极被称为研究电极或工作电极.与工作电极构成电流回路,以形成对研究电极极化的电极称为辅助电极,也叫对电极.其面积通常要较研究电极为大,以降低该电极上的极化.参比电极是测量研究电极电势的比较标准,与研究电极组成测量电池.参比电极应是一个电极电势已知且稳定的可逆电极,该电极的稳定性和重现性要好.为减少电极电势测试过程中的溶液电位降,通常两者之间以鲁金毛细管相连.鲁金毛细管应尽量但也不能无限制靠近研究电极表面,以防对研究电极表面的电力线分布造成屏蔽效应.3. 影响金属钝化过程的几个因素金属的钝化现象是常见的,人们已对它进行了大量的研究工作.影响金属钝化过程及钝化性质的因素,可以归纳为以下几点:(1) 溶液的组成.溶液中存在的H+,卤素离子以及某些具有氧化性的的阴离子,对金属的钝化现象起着颇为显著的影响.在中性溶液中,金属一般比较容易钝化,而在酸性或某些碱性的溶液中,钝化则困难得多,这与阳极产物的溶解度有关系.卤素离子,特别是氯离子的存在,则明显地阻滞了金属的钝化过程,已经钝化了的金属也容易被它破坏(活化),而使金属的阳极溶解速度重新增大.溶液中存在的某些具有氧化性的阴离子(如CrO2-4)则可以促进金属的钝化.(2) 金属的化学组成和结构.各种纯金属的钝化性能不尽相同,以铁,镍,铬三种金属为例,铬最容易钝化,镍次之,铁较差些.因此添加铬,镍可以提高钢铁的钝化能力及钝化的稳定性.(3) 外界因素(如温度,搅拌等).一般来说,温度升高以及搅拌加剧,可以推迟或防止钝化过程的发生,这显然与离子的扩散有关实验十二铁的极化和钝化曲线的测定一、实验目的1. 测定铁在不同pH溶液中的极化曲线。

1实验目的2实验原理线性电势扫描法是指在一定的范围内控制施加在WE 上的电极电势，以一定的速度均匀变化，同时记录对应电极电势下电化学反应的响应电流密度，以电极电势为自变量，电流密度为因变量，用电极电势-电流密度曲线表示实验结果，即极化曲线。

线性电势扫描法可测定电极的阴极和阳极极化曲线。

用该法测得的阳极钝化曲线常为下图所示。

E E 钝化 ii 钝化 图1 线性电势扫描法得到的金属阳极钝化曲线示意图上图中整条曲线分为四个区域：（1）AB 区间为活性溶解区。

金属发生阳极溶解，阳极电流密度与电极电势（或超电势）符合Tafel 规律；（2）BC 区间为过渡钝化区。

由于金属表面开始发生钝化，随着电极电势逐渐正移，金属的溶解速率迅速减小；（3）CD 区间为钝化稳定区。

由于金属表面已经覆盖一层致密的钝化膜，金属的溶解速度保持在一个比较小的水平，溶解速率基本不随电极电势的正移而改变；（4）DE 区间为过度钝化区。

由于在高极化状态下，电极表面发生了析氧反应或生成更高价金属离子的反应，电流密度随电极电势的正移而增大。

从极化曲线可以看出，具有钝化现象的阳极极化曲线的一个重要特点是：在BCD 区间，同一电流密度值下对应几个不同的电极电势值。

这种极化曲线是无法用恒电流法进行测量的。

可见，线性电势扫描法是研究金属钝化现象的重要方法。

影响金属钝化的因素很多。

主要有：（1）金属的组成和结构。

各种金属的钝化能力不同，即所谓的“化学因素”。

在金属中引入其它金属成分，可以改变金属的钝化行为。

如，铁中掺入镍、铬可促进钝化，并提高钝化状态的稳定性。

（2）电解质溶液的组成。

溶液的pH 值、卤素离子和氧化性阴离子对金属的钝化行为存在显著影响，即所谓“溶液因素”。

在酸性和中性溶液中，随着pH 值的增大，有利于钝化的形成。

卤素离子，特别是Cl -离子则阻碍金属的钝化，并能破坏金属的钝态。

有些氧化性的阴离子，如NO 2-等，则可促进金属进入钝态。

（3）其它因素。
