金属的塑性变形 第一 金属的塑性变形

采用自由锻设备，较模锻设备低廉； 操作灵活，可制造较大模锻件； 胎膜结构简单； 锻件成本低
应用：适用于没有模锻设备的中小型工厂中 生产中小批量锻件
胎膜种类：
—扣模 —筒模 —合模
常用锻造方法的综合比较
§2 锻造工艺规程的制订
一、绘制锻件图
锻件图是以零件图为基础, 结合锻造工艺特点绘制 而成。
1. 敷料、余量及公差
变形程度越大，纤维组织越明显。 拔长时的锻造比：Y拔=F0/F=L/L0 镦粗时的锻造比：Y锻=F/F0=H0/H
最大正应力方向与纤维方向重合，
最大切应力方向与纤维方向垂直， 并使纤维分布与零件的轮廓相符合， 尽量使纤维组织不被切断。
§3
金属的可锻性
金属的可锻性：材料在锻造过程中经受塑性变形 而不开裂的能力。
锻造是金属零件的重要成型方法之一,它能保证 金属零件具有较好的力学性能,以满足使用要求。
§1 锻造方法
一、自由锻
自由锻：是利用冲击力或压力使金属在上下两个抵 铁之间产生变形，从而获得所需形状及尺 寸的锻件。
金属沿变形方向可以自由流动
自由锻特点：工具简单，通用性强； 可锻锻件质量范围大：1kg～300t
盘类锻件
轴类锻件
2. 锻件分类及基本工序方案
锻件分类 图例 锻造工序 镦粗（或拔长及镦 粗），冲孔，在心 轴上拔长 镦粗（或拔长及镦 粗），冲孔，在心 轴上扩孔 拔长（或镦粗及拔 长），错移，锻台 阶，扭转
筒类锻件
环类锻件
曲轴类锻件
弯曲类零件
拔长，弯曲
二、模锻
模锻：利用锻模使坯料变形而获得锻件的锻造方法。 特点：● 锻件尺寸精确、加工余量较小 ● 结构可以较复杂 ● 生产率高 方法： ● 锤上模锻、 ● 曲柄压力机上模锻、 ● 摩擦压力机上模锻、 ● 胎模锻

第六章金属材料塑性变形(1)
第2节 多晶体金属的塑性变形
一、多晶体的塑性变形特点
1.不均匀的塑性变形过程
在多晶体金属中，由于每个晶粒的晶格位向都不同，
其滑移面和滑移方向的分布便不同，故在在同一外力
作用下，每个晶粒中不同滑移面和滑移方向上所受的
分切应力便不同。施密特因子较大(接近1/2)，分切
应力较大的必将首先发生滑移变形，通常称这种位向
第6章 金属材料的塑性变形
第六章金属材料塑性变形(1)
第1节 单晶体金属的塑性变形
一、滑移变形的概念 二、滑移与切应力 三、滑移与位错的运动
第六章金属材料塑性变形(1)
第1节 单晶体金属的塑性变形 一、滑，晶体的一部分沿着一定的晶面(滑移面)的一定
滑移方向上的分切应力为：
称为施密特定律，τc是一常数，但 材料的屈服强度σs则随拉力轴相对 于晶体的取向不同而不同，即晶体
材料存在各向异性。
第六章金属材料塑性变形(1)
第六章金属材料塑性变形(1)
第1节 单晶体金属的塑性变形 三、滑移与位错的运动
第六章金属材料塑性变形(1)
第1节 单晶体金属的塑性变形 三、滑移与位错的运动
的晶粒为处于“软位向”；而滑移面或滑移方向处于
或接近于与外力相平行或垂直，即施密特因子较小
(接近0)的晶粒则处于“硬位向”，它们所受的分切
应力将较小，较难发生滑移。由此可见，由于多晶体
金属中每个晶粒所取的位向不同，金属的塑性变形将
会在不同晶粒中逐批发生，是个不均匀的塑性变形过
程。
第六章金属材料塑性变形(1)
方向(滑移方向)相对于晶体的另一部分发生的相对滑
动。
第六章金属材料塑性变形(1)

在设计时应使零件工作时的正应力方向与纤维方向应一致，纤维的分布与零 件的外形轮廓应相符合。
锻造齿轮毛坯，应对棒料镦粗加工，使其纤维呈放射状，有利于齿轮的受力。 曲轴毛坯的锻造，应采用拔长后弯曲工序，使纤维组织沿曲轴轮廓分布，这样曲轴 工作时不易断裂。
第三节 金属的可锻性
金属的可锻性是衡量材料在经受压力加工时获得优质制品难 易程度的工艺性能。
转体锻件。
第二节 锻造工艺规程的制订
一、绘制锻件图
锻件图是以零件图为基础，结 合锻造工艺特点绘制而成。
1.敷料、余量及公差
敷料:为了简化零件的形状和 结构、便于锻造而增加的 部分金属。
加工余量：在零件的加工表面 上，为切削加工而增加的 尺寸。
锻件公差:是锻件名义尺寸允 许的变动量。金工动画\锻 件图.exe
二、常用的压力加工方法：
a）轧制 b）挤压 c）拉拔 d）自由锻 e）板料冲压 f）模锻
金工动画\压力加工\视 频\挤压.avi
金工动画\压力加工\视频\镦粗.avi

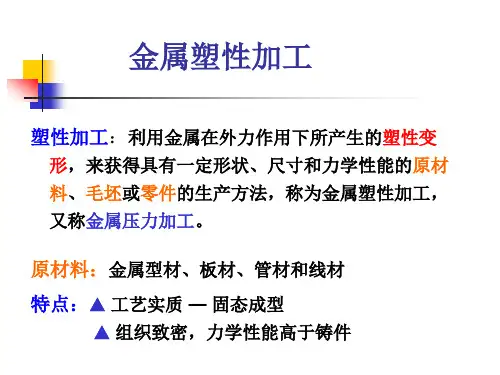

三、压力加工的特点 （1）改善金属的组织、提高力学性能。 （2）材料的利用率高。 （3）较高的生产率。 （4）毛坯或零件的精度较高。 钢和非铁金属可以在冷态或热态下压力 加工。可用作承受冲击或交变应力的重要零 件，但不能加工脆性材料（如铸铁）。
可锻性常用塑性和变形抗力来衡量。金属的可锻性取决于金属 的本质和加工条件。
一、 金属的本质
1.化学成分的影响 纯金属的可锻性比合金好；碳钢的含碳量越低，可锻性
越好。 2.金属组织的影响
纯金属及单相固溶体比金属化合物的可锻性好;细小的 晶粒粗晶粒 好；面心立方晶格比体心立方晶格好 。
二、加工条件
1.变形温度的影响 热变形可锻性提高.但温度过高将发生过热、过烧、脱

滑移实质上是位错在滑移面上运动的结果，在切 应力的作用下，晶体中存在的正刃位错逐步移动， 当这个位错移到晶体的右边缘时，移出晶体的上 半部就相对于下半部移动了一个原子间距，形成 一个原子间距的滑移量。
同一滑移面上若有大量的位错移出，则在晶体表 面形成一条滑移线。
位错在晶体中移动时所需切应力很小，因为当位错中心前 进一个原子间距时，一齐移动的只是位错中心少数原子， 而且其位移量都不大，形成逐步滑移，这就比一齐移动所 需的临界切应力要小得多，这称为“位错的易动性”。
研究表明，亚晶界的存在使晶体的变形抗力增加， 是引起加工硬化的重要因素之一。
3.形变织构
在塑性变形过程中，当金属按一定的方向变形量 很大时(变形量大于70%以上)，多晶体中原来任 意位向的各晶粒的取向会大致趋于一致，这种有 序化结构叫作“变形织构”，又称为“择优取 向”，
金属材料的加工方式不同形成不同类型的织构： 拉拔时形成的织构称为丝织构，其特征是各个晶 粒的某一晶向平行于拉拔方向；轧制时形成的织 构称为板织构，其特征是不仅某一晶面平行于轧 制平面，而且某一晶向也平行于轧制方向。
3.变形引起的内应力
在金属塑性变形过程中，大约有10％的能量转化为内应力而残留在金属中， 使其内能增加。
这些残留于金属内部且平衡于金属内部的应力称为残余内应力。它是由于金 属在外力作用下各部分发生不均匀的塑性变形而产生的。
内应力一般可分为三种类型：Βιβλιοθήκη （1）宏观内应力(第一类内应力)
金属材料在塑性变形时，由于各部分变形不均匀，使整个工件或在较大的 宏观范围内(如表层与心部)产生的残余应力。
3.1.2多晶体金属塑性变形的特点
大多数金属材料是由多晶体组成的。 多晶体塑性变形的实质与单晶体一样。 要考虑到晶粒彼此之间在变形过程中的约束作用，以及晶界对塑性变形的影
