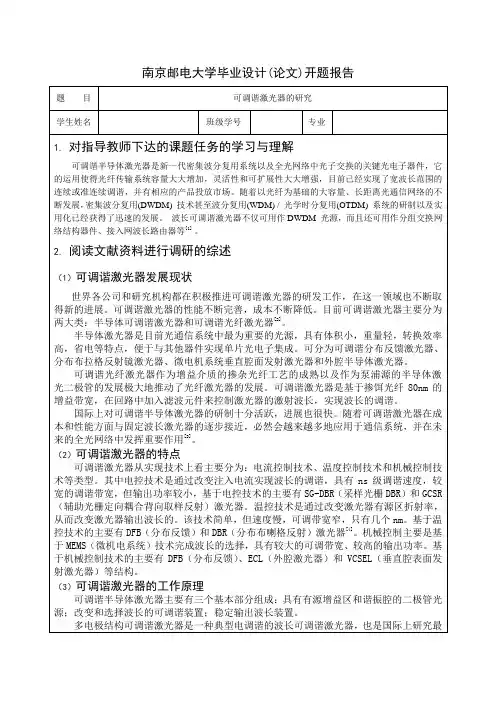

南京邮电大学毕业设计(论文)开题报告题目可调谐激光器的研究学生姓名班级学号专业1. 对指导教师下达的课题任务的学习与理解可调谐半导体激光器是新一代密集波分复用系统以及全光网络中光子交换的关键光电子器件,它的运用使得光纤传输系统容量大大增加,灵活性和可扩展性大大增强,目前已经实现了宽波长范围的连续或准连续调谐,并有相应的产品投放市场。
随着以光纤为基础的大容量、长距离光通信网络的不断发展,密集波分复用(DWDM) 技术甚至波分复用(WDM) / 光学时分复用(OTDM) 系统的研制以及实用化已经获得了迅速的发展。
波长可调谐激光器不仅可用作DWDM 光源,而且还可用作分组交换网络结构器件、接入网波长路由器等[1] 。
2. 阅读文献资料进行调研的综述(1)可调谐激光器发展现状世界各公司和研究机构都在积极推进可调谐激光器的研发工作,在这一领域也不断取得新的进展。
可调谐激光器的性能不断完善,成本不断降低。
目前可调谐激光器主要分为两大类:半导体可调谐激光器和可调谐光纤激光器[2]。
半导体激光器是目前光通信系统中最为重要的光源,具有体积小,重量轻,转换效率高,省电等特点,便于与其他器件实现单片光电子集成。

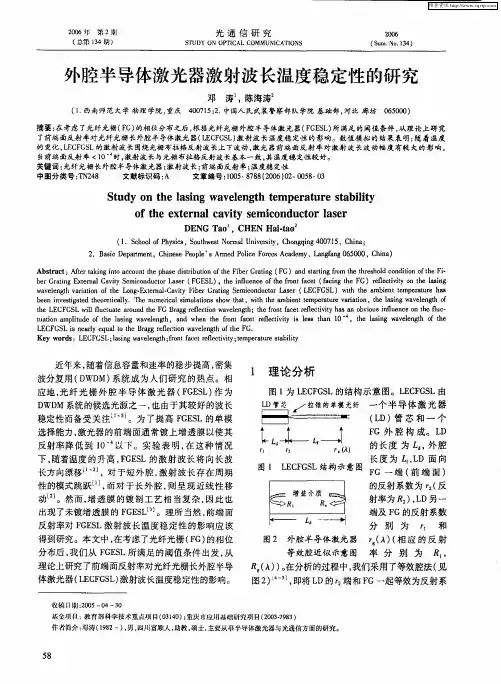

可分为可调谐分布反馈激光器、分布布拉格反射镜激光器、微电机系统垂直腔面发射激光器和外腔半导体激光器。
可调谐光纤激光器作为增益介质的掺杂光纤工艺的成熟以及作为泵浦源的半导体激光二极管的发展极大地推动了光纤激光器的发展。
可调谐激光器是基于掺饵光纤80nm的增益带宽,在回路中加入滤波元件来控制激光器的激射波长,实现波长的调谐。
国际上对可调谐半导体激光器的研制十分活跃,进展也很快。
随着可调谐激光器在成本和性能方面与固定波长激光器的逐步接近,必然会越来越多地应用于通信系统,并在未来的全光网络中发挥重要作用[3]。
(2)可调谐激光器的特点可调谐激光器从实现技术上看主要分为:电流控制技术、温度控制技术和机械控制技术等类型。
其中电控技术是通过改变注入电流实现波长的调谐,具有ns级调谐速度,较宽的调谐带宽,但输出功率较小,基于电控技术的主要有SG-DBR(采样光栅DBR)和GCSR (辅助光栅定向耦合背向取样反射)激光器。
光纤光栅光纤光栅是利用光纤材料的光敏性,通过紫外光曝光的方法将入射光相干场图样写入纤芯,在纤芯内产生沿纤芯轴向的折射率周期性变化,从而形成永久性空间的相位光栅,其作用实质上是在纤芯内形成一个窄带的(透射或反射)滤波器或反射镜。
当一束宽光谱光经过光纤光栅时,满足光纤光栅布拉格条件的波长将产生反射,其余的波长透过光纤光栅继续传输。
定义光纤光栅是利用光纤材料的光敏性(外界入射光子和纤芯内锗离子相互作用引起的折射率永久性变化),在纤芯内形成空间相位光栅,其作用的实质是在纤芯内形成(利用空间相位光栅的布拉格散射的波长特性)一个窄带的(投射或反射)滤光器或反射镜。
主要特点光纤光栅具有体积小、波长选择性好、不受非线性效应影响、极化不敏感、易于与光纤系统连接、便于使用和维护、带宽范围大、附加损耗小、器件微型化、耦合性好、可与其他光纤器件融成一体等特性,而且光纤光栅制作工艺比较成熟,易于形成规模生产,成本低,因此它具有良好的实用性,其优越性是其他许多器件无法替代的。
这使得光纤光栅以及基于光纤光栅的器件成为全光网中理想的关键器件。
1978年K.O.Hill等人首先在掺锗光纤中采用驻波写入法制成第一只光纤光栅,经过二十多年来的发展,在光纤通信、光纤传感等领域均有广阔的应用前景。
随着光纤光栅制造技术的不断完善,光纤光敏性逐渐提高;各种特种光栅相继问世,光纤光栅某些应用已达到商用化程度。
应用成果日益增多,使得光纤光栅成为最有发展前途、最具代表性和发展最为迅速的光纤无源器件之一。
分类随着光纤光栅应用范围的日益扩大,光纤光栅的种类也日趋增多。
根据折射率沿光栅轴向分布的形式,可将紫外写入的光纤光栅分为均匀光纤光栅和非均匀光纤光栅。
其中均匀光纤光栅是指纤芯折射率变化幅度和折射率变化的周期(也称光纤光栅的周期)均沿光纤轴向保持不变的光纤光栅,如均匀光纤Brag光栅(折射率变化的周期一般为0.1um量级)和均匀长周期光纤光栅(折射率变化的周期一般为100um量级);非均匀光纤光栅是指纤芯折射率变化幅度或折射率变化的周期沿光纤轴向变化的光纤光栅,如chirped 光纤光栅(其周期一般与光纤Bragg光栅周期处同一量级)、切趾光纤光栅、相移光纤光栅和取样光纤光栅等。
光纤布拉格光栅之工作原理与应用下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言光纤布拉格光栅是一种广泛应用于光通信、传感、激光等领域的重要光学器件。
文章编号:08.018-010FCl02009
端面反射对于取样光栅分布布拉格反射激光器及其集成器件性能的影响・
刘扬1”潘教青1王宝军1边静1安欣1赵玲娟1(1.中国科学院半导体研究所半导体材料科学重点实验室北京100083)
摘要:本文通过传输矩阵模型,理论计算了不同端面反射的存在对于取样光栅分布布拉格反射镜以及集成SOA的取样光栅分布布拉格反射镜反射谱的影响,进而研究了端面反射的存在对于取样光栅分布布拉格反射激光器以及集成SOA的取样光栅分布布拉格反射激光器模式的影响,端面反射的存在将会使取样光栅的各级反射峰由一个分裂为两个甚至多个并可能使边峰的强度高过零级峰,这将会严重恶化SG.DBR激光器及其集成SOA的激光器的模式特性和调谐特性。理论分析与实际的实验进行了比较,基本吻合。当端面的反射率小于0.Ol时,端面反射对于SG.DBR激光器的影响可以忽略不计。关键词:可调谐激光器;SGDBR:单片集成;SOA;传输矩阵
中图分类号:TN248.4文献标识码:A
Influenceofthereflectionoftheoutputfacetsonthesampledgrating
DBRlaserswithandwithoutintegrated
semiconductor
optical
amplifiers
1引言LiuYan91”;PanJiaoqin91;WangBaojunl:Bianjin91;Anxinl;ZhaoLingjuanl(1.KeyLaboratoryofSemiconductorMhtefialsScience,InsdtuteofSemiconductors,Chinese
AcademyofScienceBeijing100083)
Abstract:TransmissionmatrixtheoryisusedtOcalculatethereflectionspectrumofthesampledgratingdistributed
BraggreflectorandthatintegratedwithSOAwhichhaveoutputfacets.Theinfluenceofthereflectionoftheoutput
facets011thesampledgratingDBRlaserswithandwithoutintesratedSOAisiIIVe砸gatedbythecalcudafion.ItisshownthatthemflecdonpcakofthesampledgratingwillspmtOtWOOr“∞nlol-epeaksandthesub-peakmay
exceedthemainpeakbytheinfluenceofthereflectionoftheoutputfacetsanditCallexplaintheexperimentresultsverywell.Theinfluenceofthereflectionoftheoutputfacets∞nbeignocedwhenthereflectionratiooftheoutputfacetsiSle鹞than0.01.
Keywolds:Tunable1.alsea';,SGDBR;imegrafion;SOA;transmission
matrix
分布布拉格反射(DistributedBraggReflector,DBR)激光器在目前长距离、大容量光纤通信中常用作备用光源,具有窄线宽、动态单模工作、波长可调谐的特性,它还是未来宽带光网络光波分复用和光包交换系统中的关键器件之一Il】。为了满足其在未来全光网络架构中的应用,有许多种方案用来提高分布布拉格反射激光器的调谐范围,而其中取样光栅分布布拉格反射(SampledGrating
DBR,
SG-DBR)激光器【2】因其制作工艺简单,而备受
’基金项目:国家自然科学基金(资助号90401025。60736036,60706009,60777021)、国家973(资助号-2006CB604901。2006CB604902)和国家863(资助号:2006AA012256。2007AA032419,2007AA032417)・‘E—糖jll
matsu@s锄i.ac.cil
..284.-文章编号:08.018-01OFCl02009
人们关注。而在以上的诸多应用中,SG—DBR
激光器通常为了满足系统的需要,同其他的许多器件进行单片集成,例如半导体光放大器(SemiconductorOpticalAmplifier,SOA)等。理想的SG—DBR激光器通过分SG.DBR来进行选模,而实际的器件存在解理面端面反射,而解理面端面反射通常会使激光器及其相关的集成器件的性能恶化。凶此,研究端面反射对于SG.DBR激光器及其集成器件的模式性能影响,对于研究SG—DBR激光器及其集成器件具有重要意义。本篇文章通过传输矩阵模型【3】,理论计算了不同端面反射的存在对于SG—DBR以及集成SOA的SG.DBR反射谱的影响,进而研究了端面反射的存在对于SG—DBR激光器以及集成SOA的SG.DBR激光器模式的影响,并与实际测得的典型的光谱进行了比较。2理论模型及模拟计算由传输矩阵理论可以得到普通光栅的传输矩阵‘31:I=I警:黼吵舢=等哳属=和其中人为折射率变化周期长度,r为折射率变化界面电场反射率,厂aleA_/2,r为光栅耦合系数;t为透射系数,t2=1-d:6为传播系数差;neff为光栅的有效折射率;k为布拉格波长,h=2rIeff_A;a为光栅区的吸收系数,m为光栅的周期数,m=Lg/A,L。为光栅长度。同样,运用传输矩阵理论可以得到取样光栅的传输矩阵pJ。这样运用传输矩阵理论可以计算得到各种情况下取样光栅的反射谱,结果如图2所示。(计算中所使用参数r=200cm~,a=8cm~,Lg=6prn,Lsg=739m,N=6,rlen=3.242,h=1535nm,LSOA=150pm)3数据分析与实验比较图2.a为经计算得出的带有端面反射的取样光栅反射谱,从图2.a中可以看到由于端面反射的影响,原本单一的反射峰包络劈裂为两.285.个反射峰。反映到取样光栅分布布拉格反射激光器的出光光谱上,在原本的取样光栅梳状反射谱的反射峰峰值波长附近,将会出现另一个间距很近的激射波长,如图3所示,图3.a.和3.b分别为取样光栅端面镀增透膜和增反膜后,激光器激射波长同取样光栅区注入电流的关系图。图3.a中随着注入电流的增大可以看到清晰的由点组成的波长逐渐减小的点线,每一条点线代表着一个取样光栅反射谱峰值波长随着注入电流的变化。而在图3.b中,可以清楚的看到,在波长1560nm和1550nm附近的曲线变得混乱,这是由端面反射所引起的反射峰劈裂所造成。从图2.a中还可以看到当端面反射率较大时,反射谱正负一级峰的反射率将会超过零级峰的反射率,并且正负一级峰处有两个略有差别的峰值,这样在原本只有零级峰处激射的地方将会出现在正负一级峰处lJ时激射的情况。这样便会影响激光器的单模性能,甚至出现在激光器的调谐范围内在某一级反射谱峰值附近出现波长缺失的情况。典型的出光光谱图如图4.a所示。
8t.glrr(b1)圈2.模拟得出的光栅反射谱(・为带有端面反射的取样光栅:b为带有端面反射的集成了SOA的取样光栅)Flig2.Thecalculationresultsofthemagnitude
mirrorreflection(a.resultsoftheSGDBRmirror耐thoutputfacet;b.resultsofSGDBRmirrorwim
integratedSOAandanoutputfacet、
爹文章编号:08.018-01OFCl02009
对于集成了SOA的SG.DBR激光器,从图2.b中可以看到在端面反射率较高的情况下,改变SOA的增益系数将会改变等效光栅的反射率,SOA注入电流的改变将会引起激光器阈值电流的改变。不仅如此,从图2.b中还可以看到,若存在较大的端面反射,集成了SOA的取样光栅反射谱的每一级反射峰都会分裂为多个反射峰,,这样将严重影响激光器的调谐性能,甚至不能实现单模激射。典型的出光光谱图如图4.b所示。经计算,当端面的反射率小于O.0l时,端面反射对于SG.DBR激光器的影响可以忽略不计。
4.结论综上所述,通过传输矩阵模型,理论计算了不同端面反射的存在对于SG.DBR以及集成SoA的SG.DBR反射谱的影响,根据理论计算模拟的结果,并同实际测量数据相比较,基本一致。由此得出结论:端面反射的存在将会严重恶化SG-DBR激光器及其集成SOA的激光器的模式特性和调谐特性。尽量减小SG.DBR激光器端面反射率是提高其性能的关键。
●■z4■■1口1Z141●'■z■
Current(mA)(b)田3激光器波长同取样光栅注入电流的关系图(L端‘面镀增透膜:b.端面镀增反膜)№.3Thewavelengthvaried丽ththeincreasingofinjectioncurrentofthesampledgra廿ng(outputfacet.286.with钆HRcoatb.ARcoat)15101520lfk3016401660Wavelength(nm)(a)150015101S20l&3lO1640155015∞Wavelength(nm)(b)图4实验中在存在端面反射情况下SGDBR激光器的典型出光光谱图Fig.4TheoutputspectrmnoftheSGDBRlaser稍thoutputfacetreflectionintheexperiments参考文献【l】雕kJ.Skogen,JouathonS.Barton,StevenP.DenBaars,etaLTunableSampled—GratingDBRlasersUsingQuantum-WellIntermixing[J].1l£EEPHOToNlcszj吱强删I)_厶DGrLETTERS,2002.14:1243一1245【2】VijaysekharJayaraman,Zuon-MinChuang,andLarryA.Coldren,Theory,Design,andPerformanceofExtendedTuningRangeSemiconductorLasers耐thSampledGratings[J].1EEEJOURNALoFQUAmwMELECTRONICS,1993.29:1824.1834【3JL-A.Col&enandS.W.Corzine,DiodeLasersandPhotonicIntegrated
