面心立方的配位数为12

材料科学基础复习题一、单项选择（）1、面心立方(fcc)结构的铝晶体中，每个铝原子在本层(111)面上的原子配位数为___ B _____。

A、12B、6C、4D、32、面心立方金属发生形变孪生时，则孪晶面为___ A ____。

A、{111}B、{110}C、{112}3、铸锭凝固时如大部分结晶潜热可通过液相散失时，则固态显微组织主要为___ A _____。

A、树枝晶B、柱状晶C、球晶4、立方晶体中(110)和(211)面同属于__ D ______晶带。

A、[110]B、[100]C、[211]D、[111]5、根据三元相图的垂直截面图__ B ______。

A、可分析相成分变化规律B、可分析材料的平衡凝固过程C、可用杠杆定律计算各相的相对量6、凝固时不能有效降低晶粒尺寸的是以下哪种方法？ BA、加入形核剂B、减小液相的过冷度C、对液相实施搅拌答案：B7、三种组元组成的试样在空气中用X射线衍射(XRD)分析其随温度变化而发生相变的情况，则最多可记录到___ C _____共存。

A、2相B、3相C、4相D、5相8、fcc、bcc、hcp三种晶体结构的材料中，塑性形变时最容易生成孪晶的是__ C ______。

A、fccB、bccC、hcp9、A和A-B合金焊合后发生柯肯达尔效应，测得界面向A试样方向移动，则___ A _____。

A、A组元的扩散速率大于B组元B、与A相反C、A、B两组元的扩散速率相同10、简单立方晶体的致密度为___ C _____。

A、100%B、65％C、52%D、58％11、不能发生攀移运动的位错是___ A _____。

A、肖克利不全位错B、弗兰克不全位错C、刃型全位错12、fcc结构中分别在(111)和(111)面上的两个肖克利位错(分别是1/6[211]和1/6[121])相遇时发生位错反应，将生成_ CA、刃型全位错B、刃型弗兰克位错C、刃型压杆位错D、螺型压杆位错13、能进行交滑移的位错必然是___ B _____。

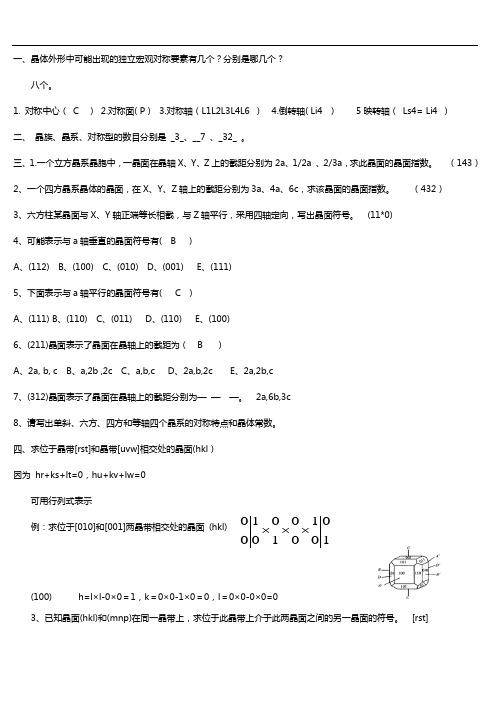

一、晶体外形中可能出现的独立宏观对称要素有几个？分别是哪几个？八个。

1. 对称中心（ C ）2.对称面( P )3.对称轴（L1L2L3L4L6 ）4.倒转轴( Li4 ) 5映转轴（ Ls4= Li4 ）二、 晶族、晶系、对称型的数目分别是 _3_、__7 、_32_ 。

三、1.一个立方晶系晶胞中，一晶面在晶轴X 、Y 、Z 上的截距分别为2a 、1/2a 、2/3a ，求此晶面的晶面指数。

（143）2、一个四方晶系晶体的晶面，在X 、Y 、Z 轴上的截距分别为3a 、4a 、6c ，求该晶面的晶面指数。

（432）3、六方柱某晶面与X 、Y 轴正端等长相截，与Z 轴平行，采用四轴定向，写出晶面符号。

(11*0)4、可能表示与a 轴垂直的晶面符号有( B )A 、(112)B 、(100)C 、(010)D 、(001)E 、(111)5、下面表示与a 轴平行的晶面符号有( C )A 、(111)B 、(110)C 、(011)D 、(110)E 、(100)6、(211)晶面表示了晶面在晶轴上的截距为（ B ）A 、2a, b, cB 、a,2b ,2cC 、a,b,cD 、2a,b,2cE 、2a,2b,c7、(312)晶面表示了晶面在晶轴上的截距分别为— — —。

2a,6b,3c8、请写出单斜、六方、四方和等轴四个晶系的对称特点和晶体常数。

四、求位于晶带[rst]和晶带[uvw]相交处的晶面(hkl ）因为 hr+ks+lt=0，hu+kv+lw=0可用行列式表示例：求位于[010]和[001]两晶带相交处的晶面 (hkl) (100) h=l ×l-0×0＝1，k ＝0×0-1×0＝0，l ＝0×0-0×0=03、已知晶面(hkl)和(mnp)在同一晶带上，求位于此晶带上介于此两晶面之间的另一晶面的符号。

[rst] 1010*******⨯⨯⨯解：hr+ks+lt=0 mr+ns+pt=0则(h+m)r+(k+n)s+(l+p)t=0即此晶带上介于(hkl)和(mnp)晶面间的另一晶面的指数为(h+m)、(k+n)和(1+p)1、晶体中对称轴的轴次n受晶体点阵结构的制约，仅限于n=_1,2,3,4,6___；晶体宏观外形中的对称元素进行一切可能的组合，可得到—32—个晶体学点群；分属于( 7 )个晶系，这些晶系共有( 14 )种空间点阵形式；晶体微观结构中对称要素组合可得到( 230 )个空间群。
