铜冶炼的工艺流程及原理第一篇：铜冶炼的工艺流程及原理铜冶炼技术的发展经历了漫长的过程，但至今铜的冶炼仍以火法冶炼为主，其产量约占世界铜总产量的85%。

1)火法冶炼一般是先将含铜百分之几或千分之几的原矿石，通过选矿提高到20－30％，作为铜精矿，在密闭鼓风炉、反射炉、电炉或闪速炉进行造锍熔炼，产出的熔锍(冰铜)接着送入转炉进行吹炼成粗铜，再在另一种反射炉内经过氧化精炼脱杂，或铸成阳极板进行电解，获得品位高达99.9％的电解铜。

该流程简短、适应性强，铜的回收率可达95％，但因矿石中的硫在造锍和吹炼两阶段作为二氧化硫废气排出，不易回收，易造成污染。

近年来出现如白银法、诺兰达法等熔池熔炼以及日本的三菱法等、火法冶炼逐渐向连续化、自动化发展。

2)现代湿法冶炼有硫酸化焙烧－浸出－电积，浸出－萃取－电积，细菌浸出等法，适于低品位复杂矿、氧化铜矿、含铜废矿石的堆浸、槽浸选用或就地浸出。

湿法冶炼技术正在逐步推广，预计本世纪末可达总产量的20%，湿法冶炼的推出使铜的冶炼成本大大降低。

向左转|向右转电解铝的基本原理和工艺过程：电解铝就是通过电解得到金属铝。

现代电解铝工业生产采用冰晶石-氧化铝熔融电解法。

熔融冰晶石是溶剂，氧化铝是溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃～970℃下，在电解槽内进行电化学反应。

阳极主要产物是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘，该气体需经过净化处理后排空。

阴极产物是铝液，铝液通过真空抬包从电解槽内抽出，送至铸造车间，在保温炉内经净化澄清后，浇铸成铝锭或直接加工成线坯、型材等生产工艺流程其生产工艺流程如下图：氧化铝氟化盐碳阳极直流电↓ ↓ ↓ ↓↓排出阳极气体------电解槽↑ ↓ ↓废气← 气体净化铝液↓ ↓回收氟化物净化澄清-----------------------↓ ↓ ↓返回电解槽浇注轧制或铸造↓ ↓铝锭线坯或型材方程电解铝就是通过电解得到的铝.重要通过这个方程进行：2Al2O3==4Al+3O2。

熔制铜锭工艺
以下指不停炉情况下(炉处于保温状态，炉内有一部分处于熔融状态的铜水)， 重新开始一炉次的熔铜操作工艺流程。 1. 将转换开关转至有效加热工作状态的位置(可置于3、4、5档)； 2. 依次分批加入铜屑、电解铜板、锌锭。 注意：加料过程应分批逐步进行，等上一批全部熔化后方可进行后续加入， 注意 不可一次加入过多，以免造成过冷、架空、搭桥。该电炉置于5档时，以每小时1 吨的熔化效率为恰当，可分5批加料，亦即每10分钟加入约200kg为宜。所有物料 在加入炉中之前都应置于炉边充分预热。 3. 全部熔化后，进行净化熔炼，对金属液进行除渣处理。在取样前需进行搅 拌，以使铜水成分均匀。 4. 进行样杯测试，测定精炼等级，取成分分析试样，进行光谱分析。 5. 根据成分分析结果，进行必要的调整，补充锌、铅、铝(或铜铝合金)，加 入镁、铜铝硼合金，对铜合金进行细化晶粒、精炼处理。加入调整物料后，应进 行人工搅拌，使后续加入的金属均匀地扩散熔解至铜水中。 6. 保持15~30分钟，使，包括样杯测试、成分分析、抛光检测、金 相分析，以确定铜合金是否达到要求。 若成分未达到标准，调整补充所需的元素； 若样杯等级或金相等级达不到要求，加入适量精炼剂； 若抛光表面有杂质点，可升温至1040~1060°C，保持15~30分钟 8. 若符合要求，则可进行除渣，调整金属液温度至1000~1020°C。如果不符 合要求则回到第4步重复操作。 9. 当铜水的各项检测合格，铜水温度在1000~1020°C范围内，作好浇前的准 备工作就可开始浇铸出铜锭。

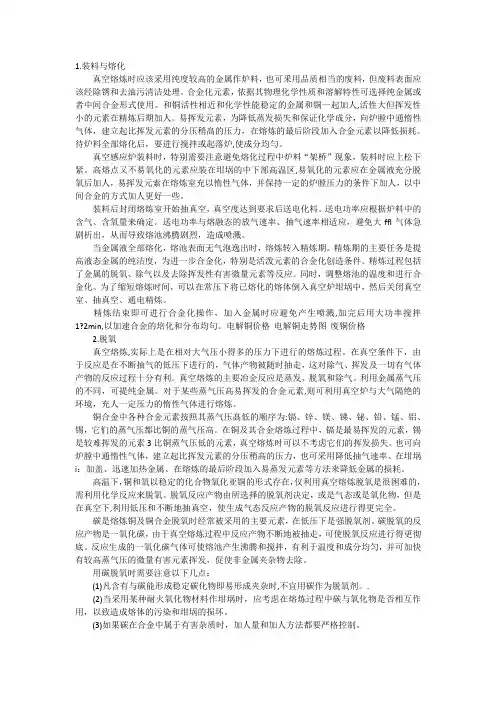

1.装料与熔化真空熔炼时应该采用纯度较高的金属作炉料，也可釆用品质相当的废料，但废料表面应该经除锈和去油污清洁处理。

合金化元素，依据其物理化学性质和溶解特性可选择纯金属或者中间合金形式使用。

和铜活性相近和化学性能稳定的金属和铜一起加人,活性大但挥发性小的元素在精炼后期加人。

易挥发元素，为降低蒸发损失和保证化学成分，向炉膛中通惰性气体，建立起比挥发元素的分压稍髙的压力，在熔炼的最后阶段加入合金元素以降低损耗。

待炉料全部熔化后，要进行搅拌或起落炉,使成分均勻。

真空感应炉装料时，特别需要注意避免熔化过程中炉料“架桥”现象，装料时应上松下紧。

高熔点又不易氧化的元素应装在坩埚的中下部高温区,易氧化的元素应在金属液充分脱氧后加人，易挥发元索在熔炼室充以惰性气体，并保持一定的炉膛压力的条件下加人，以中间合金的方式加人更好一些。

装料后封闭熔炼室开始抽真空，真空度达到要求后送电化料。

送电功率应根据炉料中的含气、含氧量来确定。

送电功率与熔融态的放气速率、抽气速率相适应，避免大ffl气体急剧析出，从而导致熔池沸腾剧烈，造成喷溅。

当金属液全部熔化，熔池表面无气泡逸出时，熔炼转入精炼期。

精炼期的主要任务是提高液态金属的纯洁度，为进一步合金化，特别是活泼元素的合金化创造条件。

精炼过程包括了金属的脱氧、除气以及去除挥发性有害微量元素等反应。

同时，调整熔池的温度和进行合金化。

为了缩短熔炼时间，可以在常压下将已熔化的熔体倒入真空炉坩埚中，然后关闭真空室、抽真空、通电精炼。

精炼结束即可进行合金化操作，加入金属时应避免产生喷溅,加完后用大功率搅拌1?2min,以加速合金的培化和分布均句。

电解铜价格电解铜走势图废铜价格2.脱氧真空熔炼,实际上是在相对大气压小得多的压力下进行的熔炼过程。

在真空条件下，由于反应是在不断抽气的低压下进行的，气体产物被随时抽走，这对除气、挥发及一切有气体产物的反应过程十分有利。

真空熔炼的主要冶金反应是蒸发、脱氧和除气。

铸轧、铸造的相关知识——肖立隆（晟通技术总顾问）1 熔铸工艺流程图：电解铝液调温调成分交货2 炉子准备：烘炉烘炉曲线升温过程中不损害炉子寿命3 炉料要求和加料顺序： 炉料要求: 无吸水，无油污加料顺序：废料 中间合金 铝锭 化平后铜、锌等 镁 添加剂 取样4 熔化： Q=dT C TM ⎰201+L+dT C TTM⎰2C 1——固体比热：0.215卡/克0C ； C 2——液体比热：0.198卡/克0C L ——熔化潜热：94.6卡/克0C 黑度：0.25 熔化时的增气反应：铝和水发生反应： 2Al+3H 2O=Al 2O 3+6[H]火焰炉燃烧时发反应： C m H n +O 2 CO+CO 2+H 2O 6 熔体中氢的平衡溶解度：S=K 2H P7 影响熔体含气量的因素： 1) 合金元素影响：V MeO / V Me ＞ 1 ＜ 1 = 1 α 氧化铝膜密度3.47克/㎝3，致密，可防止继续氧化：γ 氧化铝膜表面疏松，存在φ50—100×10-10 m 的小孔，在熔炼温度下含有1—2%的水分；在9000C 以上时，γ完全变成α氧化铝，密度增到3.97克/㎝3，体积收缩13%，氧化铝易被搅入铝液中。

2) 熔体温度影响： 3) 熔体停留时间影响： 4) 空气湿度影响： 8 熔化时的造渣反应：有关化学元素的氧化物生成自由能几种氧化物和熔融铝可能发生的化学反应式：3SiO2 + 4Al = 2Al2O3+ 3Si 3FeO + 2Al = Al2O3+ 3FeCr2O3+ 2Al = Al2O3+ 2Cr SiO2+ 2Mg = 2MgO + Si9 电解铝液的情况：温度高：900——9300C炉内停留时间长：24小时以上含气量高，氧化夹渣多，结晶核心钝化10 调成分调温：1）加入废料、中间合金、铝锭； 2）加入铜、锌等其他金属3）加入镁和其他添加剂； 4）快速升温5) 取样分析11 精炼：基本原理：1）吸附净化：依靠精炼剂产生的吸附作用达到去氧化夹杂和气体的目的。
