铜合金熔炼工艺流程综述

铸造用纯铜及铜合金的熔炼工艺铸造用纯铜及铜合金的熔炼工艺[文摘]详细介绍了铸造用纯铜、青铜、黄铜等主要铜合金的熔炼工艺，并提出了实际生产中应注意的问题，供同行参考。

铸造用纯铜和铜合金是重要的有色金属，在实际生产中应用广泛。

常用的铜合金根据成分不同主要分为两类，即铸造黄铜和铸造青铜。

无论是砂型铸造还是熔模铸造，熔炼都是铸造生产的关键环节。

各种铜合金的熔炼有相似之处，也有不同之处。

在多年的生产实践中，我们总结了纯铜和铜合金，主要是青铜和黄铜的冶炼工艺经验，供相关人员参考。

一、纯铜冶炼冶炼设备用于中频感应炉、热电偶、钢包和石墨桔灾害等。

(1)将柑橘灾害预热至暗红色，在灾害底部加入一层厚度约30-50毫米的干木炭或覆盖剂(60%硼砂和137%碎玻璃),依次加入剩余的碎料、废料和棒料，最后加入纯铜(2)中加入的合金元素可在炉台上预热，严禁向液态金属中加入冷料。

在整个熔化过程中，应频繁移动炉料以防止桥接。

(3)合金完全熔化后，当温度达到1200-1220℃时，加入占合金液重量0.3-0.4%的磷铜进行脱氧，磷与氧化亚铜发生后续反应产生的P2O5气体从合金中逸出，磷酸铜会浮在液面上，通过去渣去除，达到脱氧的目的此外，脱氧过程中需要连续搅拌。

最后，炉渣被剥离并从熔炉中排出。

合金液的浇注温度一般为1100-1200℃以锌为主要合金元素的黄铜铜基合金的熔炼是黄铜，它分为普通黄铜和特种黄铜两种类型普通黄铜是由铜和锌组成的二元合金，主要用于压力加工。

在普通黄铜的基础上加入其他合金元素，如硅、铝、锰、铅、铁和镍，就成了特殊的黄铜。

铸造黄铜主要是特殊的黄铜。

1、合金成分和金属配料要求为铜合金化学成分，由于主要成分变化范围大，所以在配料计算过程中，应根据其性能要求，选择合适的配料合金的化学成分应符合GB1176-1987。

几种常用的黄铜熔炼配料的化学成分应符合表1，炉料应干燥干净。

应进行喷砂处理，以清除任何污垢和铁锈。

2，负担比根据一般的配料惯例，新的配料组成应占配料总重量的30%以上，而返料负担应在70%以下。

铜的加工冶炼工艺流程3．1．1 原材料（1）铜精矿在自然界中自然铜存量极少，一般多以金属共生矿的形态存在。

铜矿石中常伴生有多种重金属和稀有金属，如金、银、砷、锑、铋、硒、铅、碲、钴、镍、钼等。

根据铜化合物的性质，铜矿物可分为自然铜、硫化矿和氧化矿三种类型，主要以硫化矿和氧化矿，特别是硫化矿分布最广，目前世界钢产量的90％左右来自硫化矿。

铜矿石经选矿富集获得精矿，常见为褐色、灰色、黑褐色、黄绿色，成粉状，粒度一般小于0.074mm。

含铜量13-30％，按行业标准YS／T 318-1997《铜精矿》的规定，其化学成分和产品分类如表1。

（2）未精炼铜按国家标准GB／T 11086-1989《铜及铜合金术语》规定，未精炼铜包括冰铜、黑铜、沉淀铜和粗铜。

冰铜主要由硫化亚铜和硫化亚铁组成的中间产品，黑铜通常用彭风炉熔炼废杂铜或氧化铜矿石而产生的含杂质较多的铜，铜含量一般为60％-85％。

沉淀铜通常用铁从含铜的溶液中置换，沉淀而获得的铜和氧化铜的不纯混合物，干量计算铜含量一般约50％-85％。

粗铜是用转炉吹炼冰铜而产生的纯度不高的铜，粗铜中铜的含量一般约为98％，本标准中规定的未精炼铜，主要指的是粗铜。

粗铜按行业标准YS／T 70-1993《粗铜》的规定，按化学成分分为三个品级，见表2。

表1 铜精矿的化学成分及分类表2 粗铜的化学成分铜精矿的检验方法：铜矿水分含量的测定按GB 14263-1993《散装浮选铜精矿取样、制样方法》中的规定进行，铜精矿化学成分的测定按GB3884-2000《铜精矿化学分析方法》的规定进行。

（3）电解用铜阳极电解用铜阳极的化学成分见表3。

表3（4）铜废碎料铜废碎料涉及的范围较广，包括紫铜、黄铜、青铜、白铜的废杂料，本标准规定的铜废碎料仅指紫杂铜。

紫杂铜为铜制品所产生的各类废料、废件。

如废旧电缆、紫铜管、棒、板、块、带及带薄镀层的上述材料和其它非合金类铜废料等。

有以下5种分类及规格：第1类：（a）紫铜管、棒、板、块、带，表面干净，无油泥和其它沾附、夹杂。

第1篇一、引言铜，作为一种具有悠久历史的金属，自古以来就因其独特的物理和化学性质而受到人们的青睐。

铜工艺，即利用铜及其合金进行加工、制作的艺术和工业技术，在我国有着几千年的历史。

铜工艺品的制作流程复杂多样，涉及选材、熔炼、铸造、加工、表面处理等多个环节。

本文将详细介绍铜工艺的流程，以期对铜工艺的制作过程有一个全面的认识。

二、铜工艺流程概述铜工艺流程主要包括以下几个环节：1. 选材2. 熔炼3. 铸造4. 加工5. 表面处理6. 装饰7. 质量检验三、详细铜工艺流程1. 选材（1）选择合适的铜合金：根据产品需求，选择纯铜、黄铜、青铜等不同类型的铜合金。

（2）材料规格：根据产品尺寸和形状，确定铜材料的规格和数量。

2. 熔炼（1）熔炉准备：将熔炉清洗干净，确保无杂质。

（2）加料：将选好的铜合金按比例放入熔炉中。

（3）熔化：点燃熔炉，将铜合金加热至熔点，使其熔化。

（4）除杂：在熔化过程中，通过化学反应或物理方法去除杂质。

（5）冷却：将熔化的铜合金冷却至一定温度，使其凝固。

3. 铸造（1）模具准备：根据产品形状，制作合适的模具。

（2）浇注：将冷却至一定温度的铜合金倒入模具中，使其凝固。

（3）脱模：待铜合金凝固后，取出产品。

4. 加工（1）切割：根据产品尺寸，使用切割工具将铜合金切割成所需形状。

（2）打磨：使用打磨工具对产品表面进行打磨，使其光滑。

（3）焊接：对于需要连接的部位，使用焊接技术进行连接。

（4）抛光：使用抛光工具对产品表面进行抛光，提高其光泽度。

5. 表面处理（1）清洗：将加工好的产品进行清洗，去除表面油污和杂质。

（2）酸洗：使用酸洗液对产品表面进行处理，去除氧化层。

（3）钝化：在产品表面形成一层保护膜，防止氧化。

6. 装饰（1）雕刻：在产品表面进行雕刻，增加艺术感。

（2）镶嵌：将宝石、玉石等镶嵌到产品表面。

（3）镀层：在产品表面镀上一层金属，如金、银等，提高其美观度和耐用性。

7. 质量检验（1）尺寸检验：检查产品尺寸是否符合要求。

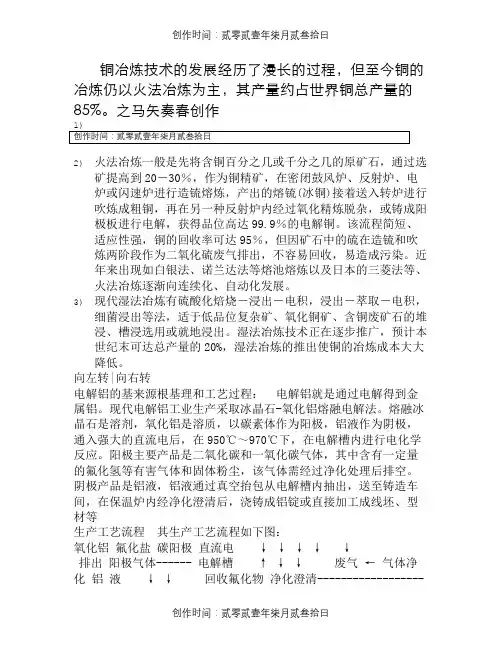

铜冶炼的工艺流程及原理第一篇：铜冶炼的工艺流程及原理铜冶炼技术的发展经历了漫长的过程，但至今铜的冶炼仍以火法冶炼为主，其产量约占世界铜总产量的85%。

1)火法冶炼一般是先将含铜百分之几或千分之几的原矿石，通过选矿提高到20－30％，作为铜精矿，在密闭鼓风炉、反射炉、电炉或闪速炉进行造锍熔炼，产出的熔锍(冰铜)接着送入转炉进行吹炼成粗铜，再在另一种反射炉内经过氧化精炼脱杂，或铸成阳极板进行电解，获得品位高达99.9％的电解铜。

该流程简短、适应性强，铜的回收率可达95％，但因矿石中的硫在造锍和吹炼两阶段作为二氧化硫废气排出，不易回收，易造成污染。

近年来出现如白银法、诺兰达法等熔池熔炼以及日本的三菱法等、火法冶炼逐渐向连续化、自动化发展。

2)现代湿法冶炼有硫酸化焙烧－浸出－电积，浸出－萃取－电积，细菌浸出等法，适于低品位复杂矿、氧化铜矿、含铜废矿石的堆浸、槽浸选用或就地浸出。

湿法冶炼技术正在逐步推广，预计本世纪末可达总产量的20%，湿法冶炼的推出使铜的冶炼成本大大降低。

向左转|向右转电解铝的基本原理和工艺过程：电解铝就是通过电解得到金属铝。

现代电解铝工业生产采用冰晶石-氧化铝熔融电解法。

熔融冰晶石是溶剂，氧化铝是溶质，以碳素体作为阳极，铝液作为阴极，通入强大的直流电后，在950℃～970℃下，在电解槽内进行电化学反应。

阳极主要产物是二氧化碳和一氧化碳气体，其中含有一定量的氟化氢等有害气体和固体粉尘，该气体需经过净化处理后排空。

阴极产物是铝液，铝液通过真空抬包从电解槽内抽出，送至铸造车间，在保温炉内经净化澄清后，浇铸成铝锭或直接加工成线坯、型材等生产工艺流程其生产工艺流程如下图：氧化铝氟化盐碳阳极直流电↓ ↓ ↓ ↓↓排出阳极气体------电解槽↑ ↓ ↓废气← 气体净化铝液↓ ↓回收氟化物净化澄清-----------------------↓ ↓ ↓返回电解槽浇注轧制或铸造↓ ↓铝锭线坯或型材方程电解铝就是通过电解得到的铝.重要通过这个方程进行：2Al2O3==4Al+3O2。

铜合金熔炼工艺流程综述铜合金是一种常用的金属材料，具有优良的导电、导热、耐腐蚀和可塑性等特性，广泛应用于电子、机械制造、航空航天等领域。

铜合金的熔炼工艺流程是指将铜及其合金材料加热至熔点，使其达到液态状态，然后通过相应的处理和操作，最终得到满足产品要求的铜合金产品。

以下是铜合金熔炼工艺流程的综述。

1.原料准备：铜合金熔炼的原料包括铜矿石、废铜、铜污泥等。

在熔炼工艺开始前，需要对原料进行预处理，包括除铁、除硫、破碎、筛分等工序，以获得较纯的铜合金原料。

2.炉前配料：将经过预处理的原料按照一定比例混合，同时添加辅助合金材料（如锌、铝等）和熔剂，以调整铜合金的成分和性能，保证熔化过程的顺利进行。

3.熔化过程：将原料和熔剂投入熔炉，加热至铜的熔点（1083℃），使其逐渐熔化。

在熔炼过程中，可以根据需要进行渣化、熔体调整等控制操作，以确保合金成分的均匀性和稳定性。

4.氧化剂处理：在熔炉中注入适量的氧化剂，如空气、氧气等，以氧化铅、锌等杂质元素，提高熔体的纯度。

5.渣化处理：部分废铜合金中含有较多的杂质和有害元素，需要进行渣化处理以除去这些杂质。

渣化处理通常采用添加钠盐或焦炭等还原剂，使杂质元素被还原成渣滓，从而使熔体中的杂质含量降低。

6.精炼处理：在熔化过程中，可以通过搅拌、通入气体等方式，对熔体进行精炼处理，以去除氧化物、气泡、金属夹杂物等，提高铜合金的纯度与均匀性。

7.成品浇注：在熔化和精炼处理完成后，将熔体倒入预先制备好的铜模具中，经自然冷却或加快冷却过程，使熔体凝固成型，得到铜合金产品。

8.产品后处理：冷却完成后的铜合金产品需要进行后处理，包括除渣、清理、修整、检验等工序，以达到产品的质量要求。

以上是铜合金熔炼工艺流程的综述。

在实际应用中，根据不同的铜合金材料和产品要求，具体的工艺流程可能会有所不同。

铜合金熔炼工艺的每个环节都需要合理的操作和控制，以确保产品质量和工艺效益。

同时，还需要根据国家和行业的相关法规、标准进行操作，以保证生产过程的环保和安全。

铜合金的加工工艺流程铜恰金带材的制造的第一步就是采用连续挤压的方法将［康口但合金材料挤压成铜和铜合金坯，即连铸，连铸质量的好坏直接影响了整个制备过程.在整个熔炼过程中,要严格控制熔炼温度、浇铸温度、烧病温度，以较少缩孔，夹渣等缺陷.钢合金的加工工艺流程如下：一、铜合金带材的轧制工序采用轧制的方法将连铸出来的铜合金坯轧制成规定规格的铜合金带材，经过连铸工序挤压成的还料大都是矩形还或者不封闭的曲线形坯.采用这种方法可以制造出超长的铜和铜合金带材，目带材的品质高.轧制的方法有：1.1 半连续铸锭加热、热轧、冷轧法这种方法是传统工艺中应用最广也是最成熟的一种方法，它不受合金牌号的控制，可以大规模生产，除了生产带材外，还可以生产中厚度的板材.为了保证轧制的质最和效率，一般在热轧前要对锭坯表面进行局部修刮，对坯料加热的温度要比开车曲高30—40度，但过高的温度会造成表面金属氧化，所以为了保证坯料表面的质量，还料加热的温度不宜过高，而且氧化损失过大的时候会造成表面脱锌，极有可能发生断裂现象.加热时的温度要稳定而均匀，在加热过程中动作要迅速，在进人腑性温度区前结束轧制，这个比较难把握，所以在轧制的过程中极易出现断裂破碎的情况，成品率较低.1.2 水平连续铸造卷坯，成卷冷轧法这个方法属于现代铜合金板材的生产方法，相对于上一种，它在生产规模、牌号控制等方面都有一定的要求，在产品厚度上适宜生产带材和薄板材.这种方法制造出来的还料厚度不大，在保证连续铸还拉出结晶器后，在足够的冷却速度下，采用在线固溶的处理方法，在强化合金元素的效果时注意铸坯的厚度不宜过大，这是为防止出现降低冷却速度时出现大颗粒析出物，但是由于其合金液态时导MV性差、流动性差、易疏松等特性，铸锭的厚度也不能过小.半连续铸锭加瞳水平连续铸造卷坯两种铸造方法的差别在于水平连续铸造卷坯省略了铸锭加热和热轧工序，这样生产起来速度快，效率更高，但是由于生产规模的限制，远没有半连续铸锭加热的方法应用广泛，半连续铸锭加热一热轧一冷轧工艺被广泛应用在铜及铜合金板带材生产，其中最先进的生产过程是：大容量电炉熔炼和半连续铸造方法铸锭，在轧机允许的情况下，采用单击几吨到几十吨的淀坯进行热轧开坯，热轧后进行还料跳削，镰去坯料的表面缺陷，铁面后的卷坯采用大卷至强化冷轧,中间退火与成品退火是在无氧条件下成卷进行的,并开卷清洗，在气体浮动条件下连续迸行无氧化退火,并采用连续式精整剪切机列获得最终成品.二.热处理工艺在铜合金带材的生产加工过程中，轧制工艺和热处理工艺通常是结合在一起的，时效前进行较大的冷变形，可以加速析出物的析出，在大变形后进行中间退火工艺，然后用一次低温控制制品的性能,这个时候要严格控制退火的时间和温度,火势均匀充分，温度过高、持续时间过长会造成最终制品内晶粒度过大，降低产品的性能，温度过低、时间不足又会让产品部分保留加工硬化效应。

1.装料与熔化真空熔炼时应该采用纯度较高的金属作炉料，也可釆用品质相当的废料，但废料表面应该经除锈和去油污清洁处理。

合金化元素，依据其物理化学性质和溶解特性可选择纯金属或者中间合金形式使用。

和铜活性相近和化学性能稳定的金属和铜一起加人,活性大但挥发性小的元素在精炼后期加人。

易挥发元素，为降低蒸发损失和保证化学成分，向炉膛中通惰性气体，建立起比挥发元素的分压稍髙的压力，在熔炼的最后阶段加入合金元素以降低损耗。

待炉料全部熔化后，要进行搅拌或起落炉,使成分均勻。

真空感应炉装料时，特别需要注意避免熔化过程中炉料“架桥”现象，装料时应上松下紧。

高熔点又不易氧化的元素应装在坩埚的中下部高温区,易氧化的元素应在金属液充分脱氧后加人，易挥发元索在熔炼室充以惰性气体，并保持一定的炉膛压力的条件下加人，以中间合金的方式加人更好一些。

装料后封闭熔炼室开始抽真空，真空度达到要求后送电化料。

送电功率应根据炉料中的含气、含氧量来确定。

送电功率与熔融态的放气速率、抽气速率相适应，避免大ffl气体急剧析出，从而导致熔池沸腾剧烈，造成喷溅。

当金属液全部熔化，熔池表面无气泡逸出时，熔炼转入精炼期。

精炼期的主要任务是提高液态金属的纯洁度，为进一步合金化，特别是活泼元素的合金化创造条件。

精炼过程包括了金属的脱氧、除气以及去除挥发性有害微量元素等反应。

同时，调整熔池的温度和进行合金化。

为了缩短熔炼时间，可以在常压下将已熔化的熔体倒入真空炉坩埚中，然后关闭真空室、抽真空、通电精炼。

精炼结束即可进行合金化操作，加入金属时应避免产生喷溅,加完后用大功率搅拌1?2min,以加速合金的培化和分布均句。

电解铜价格电解铜走势图废铜价格2.脱氧真空熔炼,实际上是在相对大气压小得多的压力下进行的熔炼过程。

在真空条件下，由于反应是在不断抽气的低压下进行的，气体产物被随时抽走，这对除气、挥发及一切有气体产物的反应过程十分有利。

真空熔炼的主要冶金反应是蒸发、脱氧和除气。
