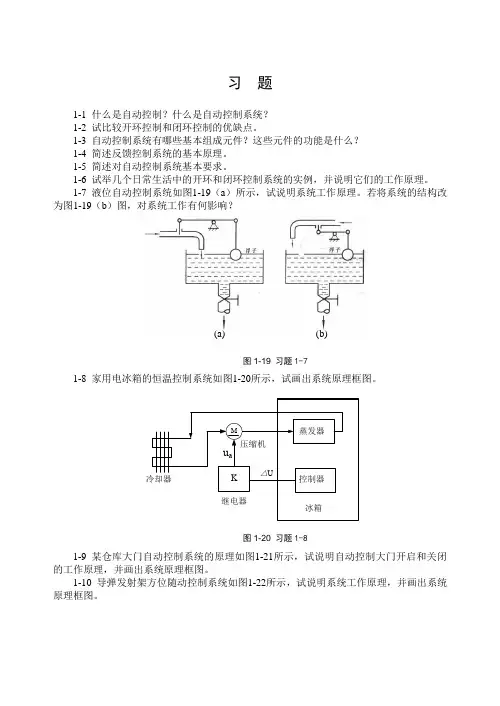

习题1-1 什么是自动控制？什么是自动控制系统？1-2 试比较开环控制和闭环控制的优缺点。
1-3 自动控制系统有哪些基本组成元件？这些元件的功能是什么？1-4 简述反馈控制系统的基本原理。
1-5 简述对自动控制系统基本要求。
1-6 试举几个日常生活中的开环和闭环控制系统的实例，并说明它们的工作原理。
1-7 液位自动控制系统如图1-19（a）所示，试说明系统工作原理。
若将系统的结构改为图1-19（b）图，对系统工作有何影响？(a) (b)图1-19习题1-71-8 家用电冰箱的恒温控制系统如图1-20所示，试画出系统原理框图。
图1-20习题1-81-9 某仓库大门自动控制系统的原理如图1-21所示，试说明自动控制大门开启和关闭的工作原理，并画出系统原理框图。
1-10 导弹发射架方位随动控制系统如图1-22所示，试说明系统工作原理，并画出系统原理框图。
图1-20 习题1-8nU fU cU aU rθ图1-21 习题1-10习 题2-1 试建立如图2-39所示电路的微分方程。
1R )C（b ）（a ）图2-39 习题2-12-2求下列函数的拉普拉斯逆变换。
（1）)3)(2(1)(+++=s s s s F（2）)3()2(1)(3++=s s s s F （3）)22(1)(2+++=s s s s s F2-3设系统传递函数为)2)(1(2)()(++=s s s R s C ，初始条件1)0(-=c ，0)0(=∙c ，试求单位阶跃信号作用时，系统输出响应)(t c 。
2-4若某系统在单位阶跃输入信号时，零初始条件下的输出响应t t e e t c --+-=21)(，试求系统的传递函数。
2-5使用复阻抗法写出如图2-40所示有源电路的传递函数。
)1C图2-40 习题2-52-6 已知系统方程组如下：⎪⎪⎩⎪⎪⎨⎧=-=-=--=)()()()()]()()([)()]()()()[()()()]()()[()()()(3435233612287111s X s G s C s G s G s C s X s X s X s G s X s G s X s C s G s G s G s R s G s X 试绘制系统结构图，并求闭环传递函数)()(s R s C 。

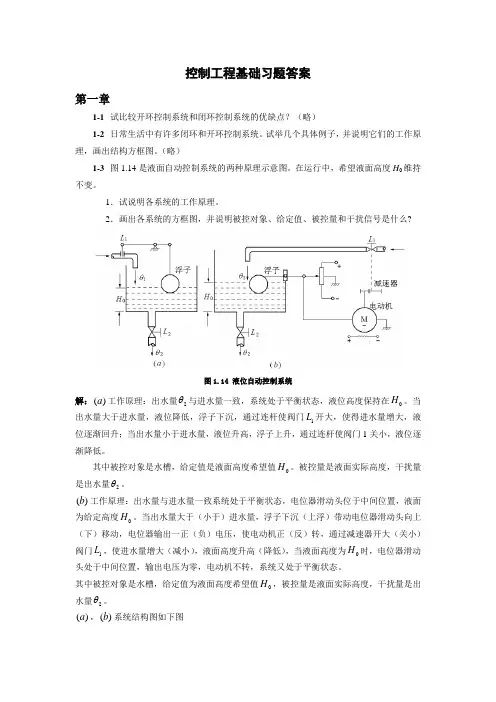

控制工程基础习题答案第一章1-1 试比较开环控制系统和闭环控制系统的优缺点？（略）1-2 日常生活中有许多闭环和开环控制系统。
试举几个具体例子，并说明它们的工作原理，画出结构方框图。
（略）1-3 图1.14是液面自动控制系统的两种原理示意图。
在运行中，希望液面高度H 0维持不变。
1．试说明各系统的工作原理。
2．画出各系统的方框图，并说明被控对象、给定值、被控量和干扰信号是什么?图1.14 液位自动控制系统解：()a 工作原理：出水量2θ与进水量一致，系统处于平衡状态，液位高度保持在0H 。
当出水量大于进水量，液位降低，浮子下沉，通过连杆使阀门1L 开大，使得进水量增大，液位逐渐回升；当出水量小于进水量，液位升高，浮子上升，通过连杆使阀门1关小，液位逐渐降低。
其中被控对象是水槽，给定值是液面高度希望值0H 。
被控量是液面实际高度，干扰量是出水量2θ。
()b 工作原理：出水量与进水量一致系统处于平衡状态，电位器滑动头位于中间位置，液面为给定高度0H 。
当出水量大于（小于）进水量，浮子下沉（上浮）带动电位器滑动头向上（下）移动，电位器输出一正（负）电压，使电动机正（反）转，通过减速器开大（关小）阀门1L ，使进水量增大（减小），液面高度升高（降低），当液面高度为0H 时，电位器滑动头处于中间位置，输出电压为零，电动机不转，系统又处于平衡状态。
其中被控对象是水槽，给定值为液面高度希望值0H ，被控量是液面实际高度，干扰量是出水量2θ。
()a ，()b 系统结构图如下图1-4 若将图1.14(a )系统结构改为图1.15。
试说明其工作原理。
并与图1.14(a )比较有何不同?对系统工作有何影响?解：若将1-17()a 系统结构图改为1-18，系统变成了正反馈，当出水量与进水量一致，液面高度为给定值0H 。
当出水量大于进水量，液面位降低，浮子下称，通过连杆使阀门1关小，进水量越来越小，液面高度不能保持给定高度0H ，同样当出水量小于进水量，浮子上浮，液位升高，使阀门1开大，进水量增大，液位越来越高，不可能维持在给定高度0H1-5 图1.16是控制导弹发射架方位的电位器式随动系统原理图。

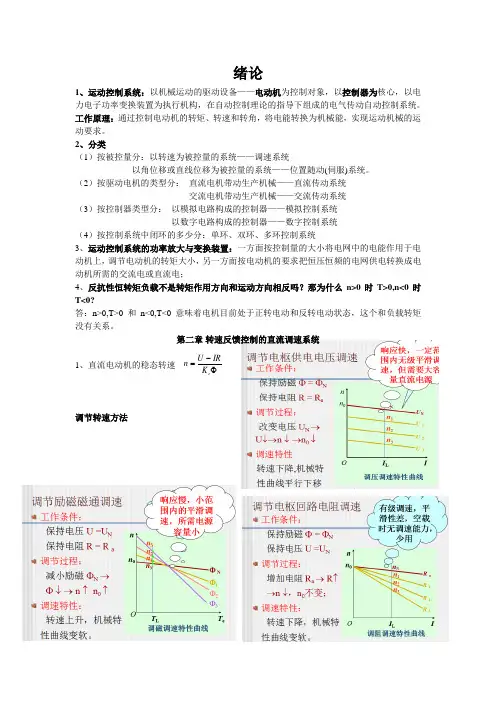

绪论1、运动控制系统：以机械运动的驱动设备——电动机为控制对象，以控制器为核心，以电力电子功率变换装置为执行机构，在自动控制理论的指导下组成的电气传动自动控制系统。
工作原理：通过控制电动机的转矩、转速和转角，将电能转换为机械能，实现运动机械的运动要求。
2、分类（1）按被控量分：以转速为被控量的系统——调速系统以角位移或直线位移为被控量的系统——位置随动(伺服)系统。
（2）按驱动电机的类型分：直流电机带动生产机械——直流传动系统交流电机带动生产机械——交流传动系统（3）按控制器类型分：以模拟电路构成的控制器——模拟控制系统以数字电路构成的控制器——数字控制系统（4）按控制系统中闭环的多少分：单环、双环、多环控制系统3、运动控制系统的功率放大与变换装置：一方面按控制量的大小将电网中的电能作用于电动机上，调节电动机的转矩大小，另一方面按电动机的要求把恒压恒频的电网供电转换成电动机所需的交流电或直流电；4、反抗性恒转矩负载不是转矩作用方向和运动方向相反吗？那为什么n>0时T>0,n<0时T<0?答：n>0,T>0 和n<0,T<0意味着电机目前处于正转电动和反转电动状态，这个和负载转矩没有关系。
第二章转速反馈控制的直流调速系统1、直流电动机的稳态转速调节转速方法Φ-=eKIRUn2、直流电动机点数两端的平均电压 三种改变输出平均电压的调制方法：（1）T 不变，变 ton —脉冲宽度调制(PWM)（2）ton 不变，变 T —脉冲频率调制(PFM)（3）ton 和 T 都可调，改变占空比—混合调制(两点式控制)。
当负载电流或电压低于某一最小值，开关器件导通，当高于某一最大值时，使开关器件关断。
3、UPE 是由电力电子器件组成的变换器，其输入接三组(或单相)交流电源，输出为可控的直流电压，控制电压为Uc 。
