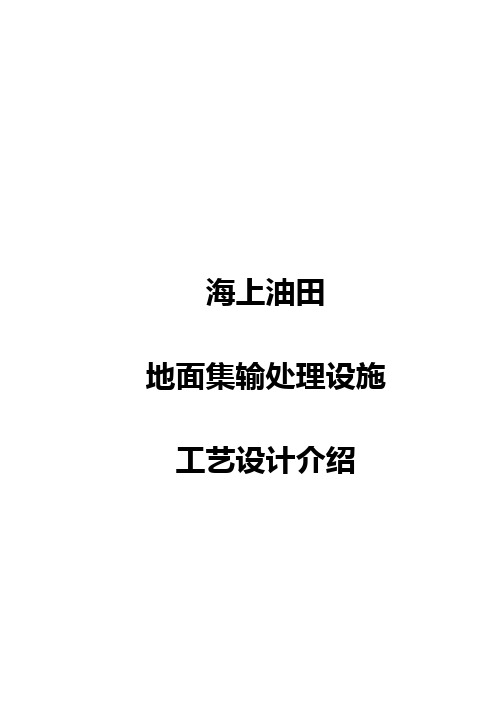

海上油田地面集输处理设施工艺设计介绍CONTENTS1油气集输工程介绍 (5)1.1油气集输工程概述 (5)1.2油气集输工程的任务 (5)1.3油气集输工程的内容 (5)1.4油气集输工程设计的评价标准 (6)1.5油气集输工程设计的技术依据（基础数据） (7)2海上油气集输工程设计 (10)2.1油气集输系统工艺流程及单元工艺 (10)2.2海上油气典型的集输方式 (13)3海上平台/设施的主要系统/单元 (15)3.1油井生产过程及设备 (15)3.2原油处理 (15)3.3天然气处理（160） (15)3.4生产水处理系统 (15)3.5注水系统（198） (15)3.6原油储存及运输（241） (16)4辅助工艺系统 (16)4.1燃料气系统（供透平、热介质锅炉、惰气发生装置使用） (16)4.2加热系统（热介质系统） (16)4.3火炬及放空系统 (16)4.4化学药剂系统 (16)4.5开、闭排系统 (16)4.6注水及处理系统 (16)4.7制冷系统（很少使用） (16)5公用系统 (16)5.1仪表及公用空气 (17)5.2海水系统 (17)5.3淡水系统 (17)5.4生活污水处理 (17)5.5柴油系统 (17)5.6蒸汽系统 (17)5.7惰性气体 (17)5.8航空燃料系统（只在较远的平台使用） (17)6海上平台/设施的主要机械设备 (17)7工艺流程图（PFD PROCESS FLOW DIAGRAM） (17)7.1工艺流程图的数据来源 (19)7.2所需的工艺资料 (19)7.3表达方式 (19)7.4物流线条 (20)7.5物料平衡表 (20)8管线仪表流程图(P&ID) (22)8.1何为管线仪表流程图（P&ID）？ (22)8.2管道仪表流程图（PID）设计的一般要求。
(23)8.3管道仪表流程图的设计内容 (24)8.4关于P&ID的编号问题 (28)9石油相关知识 (29)9.1原油的性质 (29)9.2易凝、高粘原油 (32)9.3稠油 (33)9.4轻烃 (33)9.5天然气 (34)10附录 (34)APPENDIX A:介质类别 (35)APPENDIX B:海上生产污水排放标准 (35)APPENDIX C:其它 (36)1 油气集输工程介绍1.1 油气集输工程概述油田的工业开采价值被确定后，在油田地面上需建设各种生产设施、辅助生产设施和附属设施，以满足油气开采和储运的要求，油气集输是油田建设中的主要生产设施，在油田生产中起着主导作用，使油田平稳生产，保持原油开采及销售之间的平衡，并使原油、天然气、液化石油气和天然汽油产品的质量合格。
深海环境下油气田条件作业长效平台设计规划近年来，随着油气田勘探进入深海领域，深海环境下的条件作业成为了油气开采的关键挑战之一。
为了解决这一问题，设计和规划一个合理的油气田条件作业长效平台至关重要。
本文将探讨深海环境下这样一个平台的设计规划。
深海环境下的条件作业面临许多挑战，包括沉积物的堆积、海底地质复杂、高温高压等。
因此，油气田条件作业长效平台的设计应该考虑以下几个方面：1. 结构和材料油气田条件作业长效平台需要具备抗风暴、抗地震和稳定性等特点。
首先，平台应采用耐腐蚀的高强度材料，以应对海水的腐蚀和高压环境的挑战。
其次，平台的结构应该经过专业设计，以抵御强风和地震等外力。
此外，平台还需要具备稳定性，可以通过合适的支撑结构和稳定设备来实现。
2. 智能化技术随着科技的发展，智能化技术在油气田条件作业中起到了重要作用。
深海环境下的长效平台应该加入现代化的智能化设备，以提高作业效率和安全性。
例如，可以利用机器学习和人工智能技术对海底地质进行分析和预测，帮助优化作业计划和提前预警潜在风险。
此外，应该加入自动化设备和传感器网络，实时监测作业状态并提供准确的数据支持。
3. 环保可持续性油气田条件作业长效平台的设计应该充分考虑环保和可持续性。
在设计过程中，应该采用低排放和低能耗的技术，减少对海洋生态系统的负面影响。
同时，还应该注重海洋垃圾和废水的处理，确保平台对生态环境没有不良影响。
此外，平台的建设和运营应符合可持续发展的原则，充分利用可再生能源，并且进行定期维护和检修，以保证平台的长期运营。
4. 作业管理和安全性油气田条件作业长效平台的成功运营需要健全的作业管理和安全机制。
在设计规划中，应该考虑作业流程的优化和规范化，确保作业的高效进行。
同时，平台应配备完善的安全设备和紧急应急系统，以应对可能发生的事故和突发状况。
合理的安全演练和培训也是保障作业安全的重要组成部分。
总之，深海环境下油气田条件作业长效平台的设计规划应该综合考虑结构和材料、智能化技术、环保可持续性以及作业管理和安全性等方面。

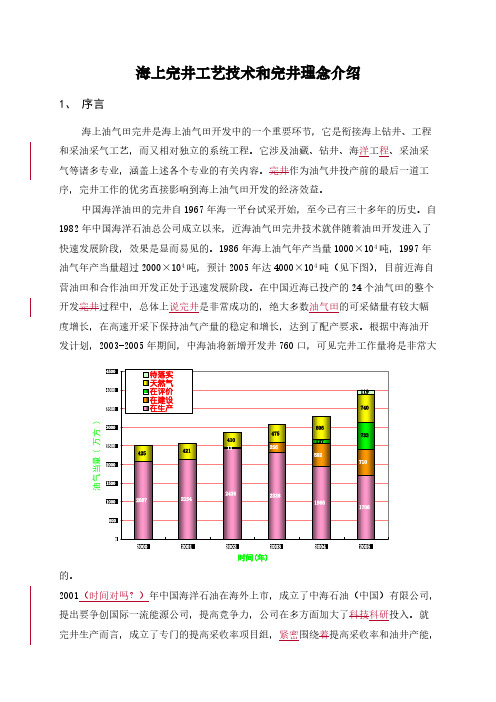

海上完井工艺技术和完井理念介绍1、序言海上油气田完井是海上油气田开发中的一个重要环节，它是衔接海上钻井、工程和采油采气工艺，而又相对独立的系统工程。
它涉及油藏、钻井、海洋工程、采油采气等诸多专业，涵盖上述各个专业的有关内容。
完井作为油气井投产前的最后一道工序，完井工作的优劣直接影响到海上油气田开发的经济效益。
中国海洋油田的完井自1967年海一平台试采开始，至今已有三十多年的历史。
自1982年中国海洋石油总公司成立以来，近海油气田完井技术就伴随着油田开发进入了快速发展阶段，效果是显而易见的。
1986年海上油气年产当量1000×104吨，1997年油气年产当量超过2000×104吨，预计2005年达4000×104吨（见下图），目前近海自营油田和合作油田开发正处于迅速发展阶段。
在中国近海已投产的24个油气田的整个开发完井过程中，总体上说完井是非常成功的，绝大多数油气田的可采储量有较大幅度增长，在高速开采下保持油气产量的稳定和增长，达到了配产要求。
根据中海油开发计划，2003-2005年期间，中海油将新增开发井760口，可见完井工作量将是非常大的。
2001（时间对吗？）年中国海洋石油在海外上市，成立了中海石油（中国）有限公司，提出要争创国际一流能源公司，提高竞争力，公司在多方面加大了科技科研投入。
就完井生产而言，成立了专门的提高采收率项目组，紧密围绕着提高采收率和油井产能，50010001500200025003000350040004500200020012002200320042005时间(年)油气当量 ( 万方 )按计划尝试了各种完井新工艺，收到了明显的效果；在此过程中，完井理念也在不断发生变化，从开始传统的“满足油藏和生产需要，实现采油气要求”，发展到如今的“更好的为油藏和生产服务，以获取最高的最经济有效的油气采收率为目标”，积极探索与油藏更适应的新型完井工艺、方法。
深海油气钻井平台的设计与建造随着全球能源需求的不断增长，油气开采的重要性日益凸显。
而传统地面油气资源已愈发枯竭，这也促使了人们开始进军深海油气资源，深海油气钻井平台应运而生。
深海油气钻井平台涉及到多个领域，包括物理、化学、生物、构造工程和海洋工程等。
本文将从以下几个方面探讨深海油气钻井平台的设计与建造。
一、平台结构深海油气钻井平台的结构一般由一座塔式钻井平台和多个单桅式半潜式生产平台组成。
塔式钻井平台一般是六根或者八根主桅柱支撑的，这些主桅柱状似高大的塔，为钻井操作人员和设备提供了工作空间。
单桅式半潜式生产平台则主要用于储存和处理采集的原油和天然气，其结构相对简单。
二、平台制造钻井平台和生产平台的制造是深海油气钻井平台设计的重中之重。
钻井平台制造需要考虑到钻井设备和人员的住宿问题，要在深海环境下保障工人的安全和舒适度。
而生产平台的制造则需要考虑到油气储存和处理的问题。
工人在制造线上进行具体的操作，从焊接、钻孔到组装调试等，制造过程也是多方面因素综合作用的结果。
三、海洋工程安装海洋工程安装是深海油气钻井平台建造的最后一个过程，在该过程中，平台需要被运输至海洋中，并被沉入海底。
安装过程中需要考虑到如何保障平台整体的稳定性，并确保平台与海洋生态系统的协调发展。
海洋环境复杂多变，安装前的准备工作十分重要，包括平台的带水行进、护航、过渡、定位等。
四、装备安装深海油气钻井平台的装备安装也是困难重重。
由于在深海的环境下，设备安装空间有限、狭小、作业条件恶劣，需要我们选择符合条件的设备，并在安装过程中进行繁琐的调试和修整。
钻井设备和生产设备往往具有不同的系统和机构，安装过程中需要进行深入了解，才能确保其完美运行。
五、维护修理深海油气钻井平台建造完成后，维护修理也是非常重要的一部分。
由于深海环境恶劣，平台将不可避免地受到海洋环境的各种影响，需要进行定期的维修保养工作。
平台维修的难度远高于陆地上的其他建筑物，需要深入了解设备构造，拥有丰富的维修经验，并且要有完善的安全和环保措施。
海上采油平台工艺管路设计分析摘要：随着时代的不断向前发展，当前国家进一步加大了对资源开采工作的重视力度，石油开采尤其如此。
随着时间的不断推移，当前陆地上的使用资源日益减少。
为了解决资源欠缺的问题，人们加大了对海上采油平台的开发力度。
而海上采油平台在实际应用的过程当中工艺管路设计工作得进行质量对其采油效率有着极为重要的影响。
为此本文对海上采油平台工艺管路设计相关工作进行了详细探讨，希望通过本文可以为相关工作提供一些参考。
关键词：海上；采油平台；工艺管路；设计1管道材料对于油气混合物而言，其中含有的水、盐、二氧化碳等物质在流动的过程当中会对整个采油系统与之接触的金属产生一定程度的腐蚀。
腐蚀的实际种类也有多种类型，常见的有以下几类，分别是金属损失、起麻点、腐蚀、锈蚀等。
而要想使得与油气混合物相接触的金属设备使用寿命得以有效延长，保障其使用质量可以采取以下几种方式减少油气混合物对其造成的腐蚀：第一，通过化学处理，例如向制造生产设备的金属当中添加一些防腐蚀剂；第二，利用一些抗腐蚀性能较为强大的合金材料；第三，对设备内层金属涂上一层抗腐蚀涂层进而提高其使用寿命。
根据多年以来海上作业的相关经验，在管路设计工作实际开展的过程当中常用的选材指南有以下几种。
1.1油气管路首先，对于无腐蚀性烃类作业来说，在常温及高温两种工作环境当中最为常用的钢材型号有ASTM A 106 B级以及API 5L B级，也被称为高强度合金钢无缝管。
如果海上采油平台的作业环境温度小于-29℃时，可以选用一些抗低温性能较为强大的碳钢ASTM A333 6级。
其次，针对腐蚀性的烃类作业来说，为了全面延长金属管路的实际使用寿命，在对其进行开采的过程当中可以选用一些耐腐蚀性较为强大的材料。
例如不锈钢常用的有A316、A312或使用一些内壁带有防腐蚀涂层的碳钢管。
1.2生产水管ASTM A106 B级无缝管由于其在实际应用中所具有的一系列优势被海上石油开采平台用做生产水管线。
海上油气生产工艺流程仿真系统设计与实现1. 引言随着海上油气生产的不断发展，为了提高生产效率和安全性，工程师们越来越依赖于仿真系统来模拟和优化生产工艺流程。
本文将探讨海上油气生产工艺流程仿真系统的设计与实现，以及其在工程实践中的应用。
2. 海上油气生产工艺流程概述海上油气生产工艺流程包括诸多环节，例如钻井、生产、注水、采气等。
每个环节都涉及到复杂的工艺参数和设备操作，因此需要设计一个仿真系统来模拟实际的生产过程。
2.1 钻井在海上油气生产中，钻井是开发井的第一步。
钻井过程包括井眼设计、井控、钻井液循环、钻头运作等。
通过仿真系统，工程师可以确定合适的钻井参数，以确保钻井操作的高效性和安全性。
2.2 生产生产阶段是海上油气生产工艺流程的核心环节。
在生产阶段，需要考虑油气的采集、处理、输送等方面的工艺流程。
仿真系统可以模拟实际生产现场的情况，帮助工程师优化生产参数和设备配置，提高生产效率。
2.3 注水为了维持油井的压力和产能，常常需要通过注水来增加油井的生产能力。
注水工艺流程包括注水井的选择、注水井的布置以及注水压力的控制等。
仿真系统可以模拟注水过程中的各种情况，从而实现注水工艺的优化。
2.4 采气除了采油，海上油气生产还需要进行采气工艺流程的设计和优化。
采气工艺流程包括将采集到的天然气进行分离、净化和压缩等。
仿真系统可以模拟出采气过程中的各种参数和设备操作，帮助工程师优化采气工艺流程。
3. 海上油气生产工艺流程仿真系统设计要设计一个高效可靠的海上油气生产工艺流程仿真系统，需要考虑以下几个方面：3.1 数据收集与建模仿真系统需要收集并处理大量的实时数据。
这些数据可以通过传感器等设备采集到，然后进行建模和处理，以便用于后续的仿真计算。
3.2 流程模拟与优化通过建立相应的数学模型，可以对海上油气生产工艺流程进行仿真和优化。
模型需要考虑各种参数和设备操作，以及各个环节之间的相互影响。
3.3 可视化展示与分析仿真系统需要将仿真结果以可视化的方式展示出来，以便工程师们能够直观地了解生产工艺流程中的问题和改进空间。
深海油气开采工艺方法1. 引言深海油气开采是指在海洋深处进行的石油和天然气开采活动。
由于深海环境复杂、作业条件恶劣，深海油气开采工艺方法的研究和应用具有重要意义。
2. 常见的深海油气开采工艺方法2.1 固定式平台开采固定式平台是一种常见的深海油气开采工艺方法。
它是通过将平台固定在海洋底部，利用钻井等设备进行石油和天然气的开采。
这种方法适用于较浅的海域，如浅海大陆架。
2.2 浮式生产储油船开采浮式生产储油船是一种移动式的深海油气开采工艺方法。
它可以在不同深度和位置的海域进行作业，具有较强的灵活性。
这种方法适用于海域深度较大、地质条件复杂的情况。
2.3 潜水器开采潜水器开采是一种用于极深海域的深海油气开采工艺方法。
潜水器可以下潜到海底一定深度，进行石油和天然气的开采作业。
这种方法适用于深海盆地等地质条件复杂的海域。
3. 工艺方法选择的考虑因素在选择适合的深海油气开采工艺方法时，需考虑以下因素：3.1 地质条件不同地质条件下，适用的工艺方法会有所不同。
需要根据具体海域的地质特征，选择合适的工艺方法。
3.2 水深水深是选择工艺方法时的关键因素。
随着水深的增加，固定式平台的应用范围有限，而浮式生产储油船和潜水器开采则更有优势。
3.3 经济考虑在进行深海油气开采时，经济效益是一个重要考虑因素。
选择经济效益较高的工艺方法，可以提高开采效率并降低成本。
4. 结论深海油气开采工艺方法的选择应综合考虑地质条件、水深和经济因素等因素。
在更深的水域，浮式生产储油船和潜水器开采等工艺方法将更具优势。
随着技术的不断进步，深海油气开采将有望实现更高效率和更安全可持续的开采方式。
第二篇海上油气田工艺设计第一章海上油气田工艺设计总则第一节工艺专业的范围及其设计原则一、工艺专业的范围在海洋石油工程设计领域，工艺专业的范围不仅与陆上石油有着显著的不同之处，而且与其自身机构的设置也有很大关系。
海洋石油设计领域的工艺专业具体包括：工艺、辅助工艺、总图、配管、海底管道工艺等专业。
由于不同的专业有着各自的专业特点，所采用的设计标准和规范，设计的内容，设计深度及设计原则也各不相同，因此，本章所谈到的海上油气田工艺设计总则主要针对工艺、辅助工艺等专业，配管和总图专业的设计总则分别涵盖在各自的章节中（详见第二篇第七章、第八章和第九章），海底管道工艺的设计总则详见第六篇第一章的描述。
二、工艺专业的设计原则1. 符合相关的标准、规范和设计；2. 满足油（气）田自身近期开发规模、产品种类、产品质量的要求，兼顾到远期自身增（减）产、产品种类（质量）变化、附近油（气）田共同开发等方面的需求；3. 积极采用国内外先进、成熟的工艺和技术，降低工程投资；4. 工艺方案的制定要考虑一定的设计余量或适应能力；5. 在满足设计要求的前提下，要尽量降低工艺能耗，控制工艺设备的尺寸和重量；6. 对于采用天然能量开采的油（气）藏，要充分利用其井口压力高的特点进行平台、管道的工艺方案设计，避免能量的无谓消耗；7. 对于含有酸性介质（如CO2、H2S）的油（气）田，在制定工艺方案时要充分重视腐蚀对平台设备、管线、海底管道等造成的破坏，并采取相应的解决措施；8. 要考虑生产、操作和维修的要求。
第二节设计基础资料设计基础资料是工艺专业开展设计的基本依据，缺少设计基础资料或是基础资料不准确，都将对工艺设计或整个项目设计产生严重的影响，甚至会涉及整个项目实施的成败。
因此，在确定设计基础资料时，一定要力求准确、全面。
设计基础资料一旦提交或确认，不能随意进行更改，如有变更，需要按照正常的程序提出，并要求变更方提供正式的书面通知。
工艺专业的设计基础资料主要包括以下五个方面：●环境资料●上序专业（油藏、钻采等）提出的基础资料●原油和天然气（伴生气）实验数据●下序专业（机械、仪表、电气、结构等）反馈回来的资料●产品要求●业主的一些特殊要求下面就针对这五方面逐一进行介绍。
一、环境资料1. 油（气）田地理位置2. 油（气）田所在海域的气候概况3. 水深4. 温度设计参数1）气温（月平均最高、月平均最低、极端最高、极端最低）2）表层水温（最高、最低、平均）3）底层水温（最高、最低、平均）5. 海水性质1）水型2）PH值3）阳离子分析（K+，Na+，Mg2+，Ca2+，Ba2+，Fe2+，Fe3+，Sr2+）4）阴离子分析（CL-，SO42-，CO32-，HCO3-，OH-）5）H2S分析6）溶解O27）溶解CO28）总矿化度9）总含盐量10）比重11）电阻率（ohm.M.20℃）二、上序专业（油藏、钻采等）提出的基础资料1. 井数（包括总井数、油井数、气井数、注水井数、预留井数等）2. 开采方式3. 调整井要求4. 生产天数5. 平台位置6. 平台、FPSO的自持能力7. 平台、FPSO的定员人数（常住人数）8. 油（气）田生产预测指标1）生产期内全油（气）田逐年年产量及累计产量（油、气、水、液）2）生产期内全油（气）田逐年注水量3）生产期内全油（气）田逐年气油比4）生产期内全油（气）田逐年含水率5）生产期内各平台逐年年产量及累计产量（油、气、水、液）6）生产期内各平台逐年注水量、气油比、含水率9. 油（气）田单井生产预测指标1）生产期内单井逐年年产量及累计产量（油、气、水、液）2）生产期内单井逐年注水量3）生产期内单井逐年气油比（地面）4）生产期内单井逐年含水率10. 油（气）田生产规模1）全油（气）田最大产油量（年、日）2）全油（气）田最大产气量（年、日）3）全油（气）田最大产液量（年、日）4）全油（气）田最大产水量（年、日）11. 油（气）田井口压力和井口温度数据1）生产期内单井逐年井口压力预测值2）生产期内单井逐年井口温度预测值3）生产期内单井最大关井压力4）生产期内注水井逐年注水压力预测值12. 地面原油（凝析油）基本性质1）标准密度（20℃）或比重2）相对分子量3）特性因数K4）粘度（20℃、50℃）5）凝固点或倾点6）析蜡点7）含硫量8）含蜡量9）沥青含量10）胶质含量11）含盐量12）酸值13）残炭含量14）灰分含量15）沉淀物含量16）机械杂质含量13. 地面原油其它性质1）元素分析（C、H、N、S）2）微量元素分析（Fe、Cu、Ni、V）3）沉淀物分析4）闪点（开口）5）比热6）导热系数7）导电率8）指定温度下的屈服值14. 天然气（伴生气）基本性质1）天然气（伴生气）组分可以以摩尔分率、体积分率或重量分率的形式表示天然气的全组分。
需要注意的是，在提供组分时应标明测定或模拟该组分的分离条件（温度、压力）。
2）天然气（伴生气）的重组分性质标准沸点（NBP）、分子量、液体标准密度、临界温度、临界压力、临界比容、偏心因子等。
3）硫化物分析（活性硫、硫化氢、硫醇）4）颗粒杂质粒度分布15. 生产水性质1）水型2）PH值3）阳离子分析（K+，Na+，Mg2+，Ca2+，Ba2+，Sr2+、）4）阴离子分析（Cl-，SO42+，CO32-，HCO3-）5）总矿化度6）总含盐量7）悬浮物8）比重9）电阻率（ohm.M.20℃）三、原油和天然气（伴生气）实验数据原油和天然气（伴生气）实验数据是工艺专业进行方案设计的基础。
一般要求在项目前期研究阶段提供。
此类数据分主要数据和次要数据两类，前者是开展工艺设计的基础，必须提供；后者是制定工艺方案的有利依据，在项目条件允许的情况下，应该提供。
1. 主要数据1）地面原油（凝析油）实验室蒸馏数据2）凝析油全组分（可以以摩尔分率、体积分率或重量分率的形式表示）3）凝析油重组分性质如：标准沸点（NBP）、分子量、液体标准密度、临界温度、临界压力、临界比容、偏心因子等。
4）油水乳状液实验数据（1）油水乳状液在不同含水率下的流变性及粘温关系（2）油水乳状液静态沉降脱水实验数据（3）油水乳状液电脱水实验数据2. 次要数据1）地面原油（凝析油）馏分分析2）地面原油（凝析油）轻质烃馏分数据3）天然气（凝析气）实验数据（1）等组成（恒质）膨胀实验用于确定降压过程中流体体积随压力的变化规律，包括相对体积、偏差系数、体积系数，同时确定与压力对应的凝析油析出量。
（2）油气体系等容衰竭实验等容衰竭实验是模拟凝析气藏在等温条件下凝析体系在压力和组成不断变化的过程中，烃类物质的反凝析量以及井流物的组成和性质如何变化的实验。
四、下序专业（机械、仪表、电气、结构、总图等）反馈回来的资料如：1. 热介质和加热系统加热介质的压力、加热温度、加热流量、持续时间等。
2. 冷却系统冷却介质的压力、冷却温度、冷却流量、持续时间等。
3. 仪表和公用空气系统各用户所需仪表和公用空气的规格、温度、压力、流量、持续时间、露点等。
4. 蒸气系统各用户所需蒸气的规格、温度、流量、持续时间等。
5. 柴油系统各用户所需柴油的规格、用途、流量、压力、杂质含量、持续时间等。
6. 化学药剂注入系统各用户所需化学药剂的名称、用途、流量、压力、持续时间、注入点等。
7. 燃料气系统各用户所需燃料气的规格、用途、流量、烃露点、水露点、高热值、低热值等。
8.海水系统各用户提出的冷却水量9.淡水系统各用户提出的饮用淡水量和生产用淡水量10. 平台立面图、各层甲板的总平面布置图及FPSO上部模块平面布置图等五、业主的一些特殊要求这部分是指业主对设计的一些特殊要求而使得工艺的设计条件或基础可能发生变化，如产品质量、设备选用等，但在设计中，一般要求业主对特殊要求要提供书面文件。
第三节工艺专业遵循的标准、规范和技术规定一、国家法律法规●《海洋石油作业安全管理规定》（1986年12月24日）中华人民共和国石油工业部颁发●《海上油（气）生产设施安全调查和技术监督》（1989年1号令）中华人民共和国能源部颁发●《海上移动式钻井平台和油（气）生产设施一般安全管理规划》（1989年11月17日）能源部石油作业安全办公室颁发●《海上固定平台安全规则》（2000年9月29日）中华人民共和国国家经济贸易委员会颁发●《海洋石油开发工业含油污水排放标准》GB4914-85（1985年1月18日）国家环境保护局颁布●《生活饮用水卫生标准》GB5749-85（1985年8月16日发布）中华人民共和国国家标准●《二氧化碳灭火系统设计规范》GB50193-93（1993年12月21日发布）国家技术监督局、中华人民共和国建设部联合发布二、中国海洋石油行业标准及海洋石油总公司企业标准●SY/T 4805－92 《海上结构物上部生产设施的推荐作法》（等同采用API RP 2G）●SY/T 10006－2000《海上井口地面安全阀和水下安全阀规范》（等同采用API RP 14D）●SY/T 10033－2000《海上生产平台基本上部设施安全系统的分析、设计、安装和测试的推荐作法》（等同采用API RP 14C）●SY/T 10042－2002 《海上生产平台管道系统的设计和安装的推荐作法》（等同采用APIRP 14E）●SY/T 4810-92 《敞开式海上生产平台防火与消防的推荐作法》（等同采用API RP14G）●SY/T 10043－2002《泄压和减压系统指南》（等同采用API RP 521）●SY/T 10044－2002 《炼油厂泄放装置的尺寸确定、选择和安装的推荐作法》（等同采用API RP 520）●SY/T 10036－2001《海洋石油工程设计文件编制规程》●SY/T 10028-2002 《海洋石油工程制图标准》●SY/T 10011-1997 《海上油田总体开发方案编制指南》●Q/HS 3006-2003 《油气分离器设计制造规范》●Q/HS 3001-2003 《渤海海域井口平台工艺设计规定》●Q/HS 7011-1993 《立式和卧式乳化液处理器规范》●《海上油田开发项目可行性研究技术编制规定》（即将发布）三、国外石油行业标准及企业标准●API RP 14C 《Recommended Practice for Analysis, Design Installation andTesting of Basic Surface System on Offshore ProductionPlatforms》●API RP 14D 《Specification for Wellhead Surface Safety Valves and UnderwaterSafety Valves for Offshore Service》●API RP 14E 《Recommended Practice for Design and Installation of OffshoreProduction Platform Piping System》●API RP 14G 《Recommended Practice for Fire Prevention and Control on OpenType Offshore Production Platform》；●API RP 14J 《Recommended Practice for Design and Hazards Analysis forOffshore Production Facilities》●API RP 505 《Recommended Practice for Classification of Locations forElectrical Installation at Petroleum Facilities Classified asClass 1,Zone 0,Zone 1,and Zone 2》●API RP 520 《Design and Installation of Pressure Relieving Systems》●API RP 521 《Guide for Pressure Relief and Depressurizing Systems》●API 2000 《Vented Atmospheric and Low Pressure Storage Tanks》●API 650 《Atmospheric Storage Tanks》●API 1101 《Specification for Measurement of Petroleum Hydrocarbon Liquid》●API 660 《Shell and Tube Heat Exchangers for General Refinery Services》●API 661 《Air Cooled Heat Exchangers for Generals Refinery Services》●API RP 610 《Centrifugal Pumps for General Refinery Services》●API RP 618 《Reciprocating Compressors》●NFPA 10 《Standard for Portable Fire Extinguishers》●NFPA 11 《Low Expansion Foam and Combined Agent Systems》●NFPA 12 《Standard on Carbon Dioxide Extinguishing Systems》●NFPA 13 《Installation of Sprinkler Systems》●NFPA 15 《Water Spray Fixed System for Fire Protection》●NFPA 16 《Standard for the Installation of Deluge Foam-Water Sprinklerand Foam-Water Spray Systems》●NFPA 17 《Dry Chemical Extinguishers Systems》●NFPA 20 《Standard for the Installation of Stationary Pumps for FireProtection》●NFPA 69 《Standard on Explosion Prevention System》●NFPA 72 《National Fire Alarm Code》●International Convention for the Safety of Life at Sea (SOLAS)Consolidated Text of the International Convention for theSafety of life at Sea 1974, and its protocol of 1988: Articles,Annexes and Certificates Incorporating all Amendments in Effectfrom 1st January 2001第四节工艺专业在各阶段设计文件的编制内容和深度根据我国海洋石油自身的行业特点，海上油（气）田开发工程一般分为三个阶段：项目前期研究阶段、项目确定阶段和项目实施阶段。
