浅谈住宅小区建筑电气设计
摘要：文章从供电可靠性、变压器选择及住户室内电气设计几
个方面着手，分析当前住宅小区的电气设计思路、设计方法，探讨
当前新建住宅小区电气设计。
关键词： 电气设计； 可靠性； 变压器选择
前言
随着生活水平的提高、生活方式的变化及家庭形式多样化，人
们对安全保障的要求愈来愈烈。这种高度安全性的要求主要体现在
防盗、防犯方面，这是最为直观的安全，也最为人们所重视及关注。
1供电可靠性方面
1．1在新建住宅内配套建配电房
配电房由配电室和变压器室组成，高、低压进出线均采用电缆
并敷设于电缆沟或电缆保护管内。根据工程情况，也可以采用预装
式变电站。
1．2供电方式有多种选择
其一，10 k v高压侧双电源进线( 该方式可以通过分段开关或
箱式变的四工位开关来实现环网功能)，经联络开关柜后至变压器；
低压侧采用单母线分段，正常情况下分段运行。
其二，10 k v高压侧单电源进线，低压侧单母线分段或不分段。
前一种方式可靠性较高， 但投资大，适用于较高档的住宅小区；
后一种方式可靠性较前一种低，但投资省。
从目前的情况来看，后一种方式的供电可靠性已能够满足普通
的生活用电，一般采用后
种方式，但考虑以后的发展，配电室应该预留有安装高压进线
柜的位置。 综合以上两点， 新建住宅小区设计供电方案应该配套
建立配电房或箱式变；同时，10kv电源进线应该预留2回进线位置
(以保证供电可靠性及环网功能的实现，首期可以根据实际情况只
接入1 回1 0 k v进线，为以后的预留出发展余地。
2变压器容量和台数的选择
确定合适的变压器容量和台数是供电可靠性和安全性的重要内
容，并且应以发展的眼光 来看待负荷的增长，可以采取下面的方
法，算出近期及远期的负荷 ：
2．1单位住户负荷预测法
根据资料统计，我国住宅电气设计每户计算负荷大概为：近期
每户4kw，远期每户为 8 k w。
2．2单位面积法
根据资料介绍的经验值，我国住宅电气设计住户的单位面积计
算负荷大概为：近期每平 方米为35w，远期每平方米为70w。
根据以上两种计算方法得出的结果，由于住宅小区内居民的作
息时问不同，而取同时系数，考虑到变压器的经济运行及功率因数，
取变压器最佳负荷率及功率因，分别算出近期及远期所需的变压器
容量。此种方法可以选取近期容量做为小区变电所变压器容量，并
且预留出远期的变压器容量，这样就可以满足本小区居民的用电。
3住宅进户线及室内电气设计
为保证用电安全，住宅小区内应采用tn—c—s，tn—s；住户进
户线必须采用三线制进线。每套住宅电气线路的分支数不应少于5
回；空调电源、插座电源和照明电源应分路设计；厨房及卫生间的
插座电源宜设独立回路；空调电源回路导线截面积不应小于4 mm2,
其它回路不应小于2.5 mm2 。
室内电气设计的其它方面，要做到每间房、厅四面墙至少有—
个插座，但客厅应适当增加插座数量。总之，住宅室内电气设计应
有超前意识，宜一次性投资， 这袢才能避免以后应更换导线或增
加插座而产生麻烦、美观等问题，同时能够增大电气安全和防火安
全系数。
4合理的配电系统
在电子时代的今日，很难估计会出现什么新的家用电器产品，
特别是厨房用电设备。 为适应这种难以预料的发展，除了在厨房
设置较以往多一些的插座外，其供电回路的容量也适当放大，可视
住宅面积大小，其配电线路选为：bv一3 x 4 mm2。对于面积较大
的高级住宅其安装容量按家用电器的设置累计而成，通常大于10。
而单身公寓面积虽小，但“五脏俱全”，其用电量约为3 ~ 4 k w
／户。在生活水平日渐提高的今日，提高用电可靠性、缩小停电范
围也应给予足够的重视。在有些设计中，应给予厨房用电—个专用
回路，其上设置1an = 30ma的漏电断路器；客厅、餐厅及卧室用
插座则由另一回路供电，其上亦设i a n = 30ma的漏电断路器；
照明、空调用回路不设置r c d ，原因是它们可视为固定安装设备
不会像电吹风、电熨斗这些时常要拔出插入的设备，使人们有发生
间接接触触电事故的可能。如果照明、空调配电线路发生漏电，当
漏电电流达到 3 0 0 ma时，则电流总开关跳闸，防止电气火灾发
生的可能。
5电气设汁安全技术
5.1防人身电击技术
在自动切断供电的保护措施中，采用 t n或t t 接地制式对低
压配电系统的安全起到了一定的作用，同时也存在许多不足和缺
陷。漏电保护电器作为实用的防电击措施之一，已为广大电气设汁
者、管理者及使用者所接受，并付诸实践。r c d的应用大幅度地
提高了安全用电水平，成为防触电事故的有效措施之一，然而，r c
d在使用中也存在局限性。 例如． r c d无法对因种种原因引起p
e 线电位升高进行检测。 因为r c d所检测的仅只l 1 、 l 2 、
l 3 相线及n线导体中是否有剩余电流，而无法检测出具有保护功
能p e线是否带剩余电流。r c d的这种不足是可以通过等电位联
结保护措施来弥补的。
5.2防电气火灾技术
近年来，电气火灾不断增加，已居火灾起因首位，电气设备或
线路故障起火是十分常见的起火原因。电气故障主要是带电导体之
间的短路和带电导体与“ 地” 之间的短路。这是所说的“ 地”
是泛指与地有联系的设备外壳、金属管道及构架等外露可导电部分
的短路，通常将前者称为短路，后者叫做接地故障。接地故障虽也
表现为短路形式，但它在短路电流值、故障后果和保护措施 e 与
相间短路均不相同。能引燃起火的电弧电流在 5 0 ( h n a以上 ，
i e c t c 6 4 认为rc d是防范电气火灾的措施之一 ，但保护装
置的i a n 5 0 v时设备不能工作。然而， 例如变配电所因某种
原因发生故障，令p e n线或 n线电位升高，此时，其对地电压大
于安全电压，甚至高达百余伏，这种电压对设备及人体是十分危险
的，并且会传至建筑物的进户处 。进户处的电源的总开关若为三
级，检修是不会断开n线，如果在n线电位升高时，人员正在检修
或安装，由于没有电气隔离措施，这时危险电压会令检修人员
发生触电伤亡事故。将电源的总开关选为四级，安施了电气隔离，
即将所有带电导体断开，因而就避免上述事故的发生。
6结语
生活用电负荷的不断发展，远期住宅负荷很难预测，在要将住
宅小区的电气设计做到十分完美是不可能的。我们只有不断探讨和
总结经验， 才能为居民的用电提供更优质的保证。

合集下载

万象新天新建住宅小区电气工程设计

万象新天新建住宅小区电气工程设计

万象新天新建住宅小区电气工程设计一、本文概述随着城市化进程的不断加速，新建住宅小区成为城市建设的重要组成部分。

电气工程作为现代住宅小区不可或缺的一部分，其设计质量直接关系到居民生活的便利性、安全性和舒适性。

本文旨在探讨万象新天新建住宅小区电气工程设计的要点和策略，以确保电气系统的科学性、合理性和高效性。

本文将对万象新天住宅小区的基本情况进行介绍，包括地理位置、建筑布局、居住人口等，为电气工程设计提供背景信息。

接着，将分析电气工程设计所面临的主要挑战，如电力需求预测、供电可靠性、节能减排等。

本文将详细阐述电气工程设计的具体内容，包括供电系统设计、照明系统设计、防雷接地系统设计等。

在供电系统设计方面，将探讨变配电所的选址、供电方式的选择、电缆线路的敷设等关键问题。

在照明系统设计方面，将分析室内外照明的设计原则、光源选择、照明控制等。

在防雷接地系统设计方面，将讨论防雷装置的配置、接地方式的确定等。

本文还将探讨智能化技术在电气工程设计中的应用，如智能家居系统、远程抄表系统等，以提升居住环境的智能化水平。

本文将总结万象新天住宅小区电气工程设计的主要成果和经验，为类似项目提供参考和借鉴。

通过本文的研究，旨在为新建住宅小区电气工程设计提供一套科学、合理、高效的解决方案，以满足现代居住需求，提升居住品质。

二、住宅小区电气工程设计概述在《万象新天新建住宅小区电气工程设计》中，住宅小区电气工程设计作为构建智能化、舒适化居住环境的核心环节，其科学性与合理性直接影响着整个社区的功能完善性、能源效率、安全性能以及居民生活质量。

本章节将对住宅小区电气工程设计的主要内容、原则及发展趋势进行系统概述。

住宅小区电气工程设计涵盖了供电系统、照明系统、防雷接地系统、通信与网络系统、消防报警及联动控制系统、安防监控系统、智能家居系统等多个方面。

具体包括：供电系统设计：规划小区内外电源接入方案，设计合理的配电网络架构，确保电力供应的稳定可靠。

住宅建筑电气设计规范

住宅建筑电气设计规范


消防用电负荷、应急照明、航空障碍照明、 走道照明、值班照明、安防系统、客梯、排 污泵、生活水泵
一级
10层～18层的二 消防用电负荷、应急照明、走道照明、值班 类高层住宅建筑 照明、安防系统、客梯、排污泵、生活水泵
二级
勘误1（第3页，表3.2.1）
序 建筑规模
号
主要用电负荷名称
负荷 等级
消防用电负荷、应急照明、航空障
连接的基本户数
连接的基本户数
需要系数
1-3
3-9
0.90-1
4-8
12-24
0.65-0.90
9-12
7-36
0.50-0.65
13-24
39-72
0.45-0.50
25-124
75-372
0.40-0.45
125-259
375-777
0.30-0.40
260-300
780-900
0.26-0.30
1
3 供配电系统-电能计量
3.3.6 电能表的安装位置除应符合下列规定外，还应符合当地 供电部门的规定：
1 电能表宜安装在住宅套外便于查表及维护 2 6层及以下宜集中安装在单元首层或地下一层 3 7层及以上宜集中安装在电气竖井内；少于4户的可2-4层集中 4 采用预付费磁卡表，居民不宜进入电气竖井内，电能表可就
1）单相配电300（三相配电900）基本户数及以上时，每户的计算负荷为： Pjs1= Pe·Kx=3x0.3=0.9（kW）
3 供配电系统-负荷计算
一台1600kVA变压器能带多少户住宅？ 1）单相配电300（三相配电900）基本户数及以上时，
每户的计算负荷为： Pjs1= Pe·Kx=3x0.3=0.9（kW） 2）1600kVA变压器用于居民用电量的计算负荷为： Pjs=Se·K1·K2·cos∮ =1600x0.85x0.7x0.9=856.8(kW) 式中：K1-变压器负荷率 85%；K2-居民用电量比例

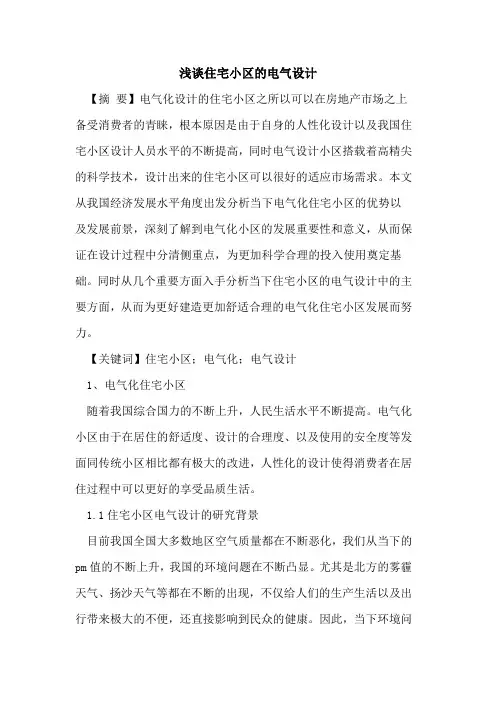

住宅小区的电气设计
