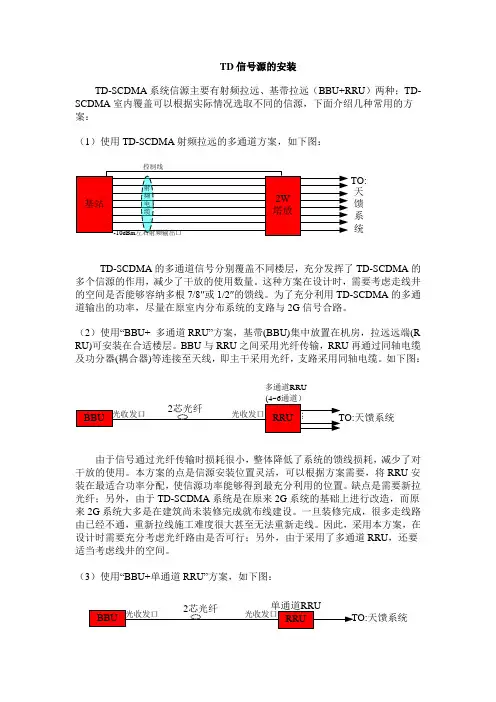

TD 信号源的安装TD-SCDMA 系统信源主要有射频拉远、基带拉远（BBU+RRU ）两种；TD-SCDMA 室内覆盖可以根据实际情况选取不同的信源，下面介绍几种常用的方案：（1）使用TD-SCDMA 射频拉远的多通道方案，如下图：TO:天馈系统TD-SCDMA 的多通道信号分别覆盖不同楼层，充分发挥了TD-SCDMA 的多个信源的作用，减少了干放的使用数量。

这种方案在设计时，需要考虑走线井的空间是否能够容纳多根7/8″或1/2″的馈线。

为了充分利用TD-SCDMA 的多通道输出的功率，尽量在原室内分布系统的支路与2G 信号合路。

（2）使用“BBU+ 多通道RRU”方案，基带(BBU)集中放置在机房，拉远远端(R RU)可安装在合适楼层。

BBU 与RRU 之间采用光纤传输，RRU 再通过同轴电缆及功分器(耦合器)等连接至天线，即主干采用光纤，支路采用同轴电缆。

如下图：多通道RRU天馈系统由于信号通过光纤传输时损耗很小，整体降低了系统的馈线损耗，减少了对干放的使用。

本方案的点是信源安装位置灵活，可以根据方案需要，将RRU 安装在最适合功率分配，使信源功率能够得到最充分利用的位置。

缺点是需要新拉光纤；另外，由于TD-SCDMA 系统是在原来2G 系统的基础上进行改造，而原来2G 系统大多是在建筑尚未装修完成就布线建设。

一旦装修完成，很多走线路由已经不通，重新拉线施工难度很大甚至无法重新走线。

因此，采用本方案，在设计时需要充分考虑光纤路由是否可行；另外，由于采用了多通道RRU ，还要适当考虑线井的空间。

（3）使用“BBU+单通道RRU”方案，如下图：天馈系统该方案原理上和方案（2）相同，但是RRU为单通道输出，与传统2G室内分布系统类似。

由于TD-SCDMA的工作频段较高，信号传输损耗较大，一般需要采用干放或者多个RRU者级联或并联。

目前在深圳中兴和鼎桥公司的RRU 均可实现串连4级并设计成为一个小区，后续可以实现并联多个RRU成为一个小区，避免多小区覆盖同一栋楼产生过多的切换。
