catia钣金中不同厚度的钣金参数
在CATIA的钣金设计中，不同厚度的钣金参数可以通过以下步骤进行设置：
1. 打开CATIA软件，进入钣金设计模块。
2. 在“开始”菜单中选择“工作台”图标，进入钣金设计工作台。
3. 在钣金设计参数中，需要定义三个基本参数：材料厚度、弯边半径和弯曲端点类型。其中，材料厚度是必填参数，需要根据实际需求输入不同的厚度值。
4. 单击“Walls”工具栏中的“钣金参数（Sheet Metal Parameters）”命令，选择“参数（Parameters）”对话框。
5. 在参数对话框中，输入所需的厚度值，并选择相应的单位（如毫米、英寸等）。
6. 单击“确定（OK）”按钮，完成厚度设置。
7. 重复上述步骤，可以设置不同厚度的钣金参数，以适应不同的设计需求。
需要注意的是，在钣金设计中，不同厚度的钣金参数可能会对弯曲半径、折弯角度等其他参数产生影响。因此，在设置参数时需要综合考虑各种因素，以确保设计的合理性和可行性。
第六章 挤压生成钣金
6.1 挤压生成钣金
在桌面上双击CATIA的图标，进入CATIA软件。或者从【开始】菜单
选择CATIA，运行该软件。进入CATIA软件的界面后，点击Start< Mechanical
Design（机械设计）< Wireframe and Surface Design，如图6-1所示，进入曲线和
曲面设计工作台。
图6-1 点击Start< Mechanical Design（机械设计）< Wireframe and Surface Design
在左边的模型树中点击选中xy平面，如图6-2。选择后，点击工具栏内的
Sketcher 草图图标，进入草图设计工作台。
图6-2 选中xy平面
点击工具栏中的样条曲线图标，画一条样条曲线，如图6-3。点击工具栏中的Exit Workbench
离开草图工作台图标，重新可以进入曲线和曲面设计
工作台。
图6-3 一条样条曲线
图6-4 选中yz平面
在左边的模型树中点击选中yz平面，如图6-4。选择后，点击工具栏内的
Sketcher
草图图标，进入草图设计工作台。点击工具栏中的样条曲线图标
，画一条样条曲线，如图6-5，注意样条曲线的起点通过原点，并且样条曲
线不能弯曲太严重，否则将影响下一步的曲面生成过程。
85
图6-5 yz平面内的样条曲线
点击工具栏内的Sweep
扫描曲面图标，出现Sweep Surface Definition扫
描曲面定义对话框，如图6-6。选择第一条样条曲线Sketch.1作为Profile轮廓线，
选择第二条样条曲线Sketch.2作为Guide curve 导向曲线，点击对话框内的“预
览”按钮，生成预览的扫描曲面，如图6-7。点击对话框内的“确定”按钮，生成扫
描曲面。
86
图6-6 Sweep Surface Definition扫描曲面定义对话框
87
图6-7 预览的扫描曲面
点击工具栏内的Plane
参考平面图标，出现Plane Definition参考平面

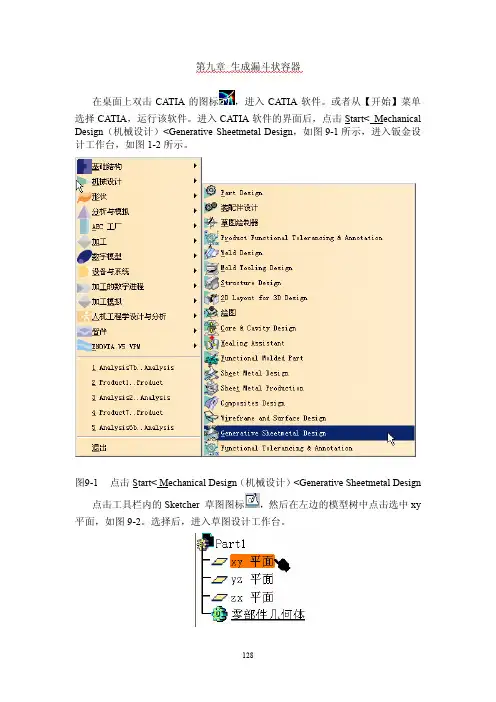

第九章 生成漏斗状容器 在桌面上双击CATIA的图标，进入CATIA软件。或者从【开始】菜单选择CATIA，运行该软件。进入CATIA软件的界面后，点击Start< Mechanical Design（机械设计）
130 图9-4 对两条线段导角 图9-5 角命令警告消息框
131 图9-6 全部导角完成后的草图 点击工具栏内的Plane参考平面图标，出现Plane Definition参考平面定义对话框，如图9-7。参考平面生成类型为Offset from plane 偏移生成平面，选择xy 平面作为参考平面，在Offset偏移距离栏内填200mm，预览生成的参考平面如图9-8。点击对话框内的“确定”按钮，生成参考平面。 图9-7 Plane Definition参考平面定义对话框
132 图9-8 预览生成的参考平面 在左边的模型树中点击选中“平面.1”，如图9-9。选择后，点击工具栏内的Sketcher 草图图标，进入草图设计工作台。点击工具栏内的Profile轮廓线图标，然后画一个矩形并进行导角，其步骤和上一个矩形草图相同，如图9-10。 点击工具栏中的Exit Workbench 离开草图工作台图标，就可以进入钣金设计工作台，草图仍然是被选中的状态。 图9-9 选中“平面
.1”
133 图9-10 第二个矩形草图 点击工具栏内的Sheet Metal Parameters钣金参数图标，出现Sheet Metal Parameters钣金参数定义对话框，如图9-11。点击Parameters参数制表栏，可以定义钣金的参数：采用的标准、厚度和缺省的导角半径。
图9-11 Sheet Metal Parameters钣金参数定义对话框 点击工具栏内的Hopper漏斗容器图标，出现Hopper漏斗容器对话框，如图9-12。在对话框内的Surface Selection 选项内点击鼠标右键，在出现的菜单中选择Creat Multi－sections surface选项，如图9-13。选择后出现Multi－sections surface definition多截面表面定义对话框，如图9-14。在图形区分别点击选择第一个草图和第二个草图，选择后，草图显示closing point，如图9-15。点击Multi－sections surface definition多截面表面定义对话框内的“确定”按钮，回到Hopper漏斗容器对话框，对话框内的Surface Selection 选项内显示“多截面曲面.1”，如图9-16。同时在三维图形区生成“多截面曲面.1”，如图9-17。 图9-12 Hopper漏斗容器对话框 图9-13 选择Creat Multi－sections surface选项
第五章 生成棱边弯曲 5.1由板上生成弯曲 在桌面上双击CATIA的图标，进入CATIA软件。或者从【开始】菜单选择CATIA，运行该软件。进入CATIA软件的界面后，点击Start< Mechanical Design（机械设计）
55 图5-4 矩形草图 点击工具栏中的Wall 板图标，出现Wall 板定义对话框，如图5-5。在图形区显示预览的板，如图5-6。点击Wall 板定义对话框内的“确定”按钮，形成一个侧板。同时在左边的模型树上形成一个“墙.1”元素。 图5-5 Wall 板定义对话框 56 图5-6 预览形成的板 在刚才的板模型中选中板的棱边，如图5-7。点击工具栏中的Wall 板图标，直接进入草图设计工作台，并同时出现一个以所选棱边为边长的矩形草图，并且标注了矩形的高度尺寸，如图5-8。 图5-7 选中板的棱边 57 图5-8 以所选棱边为边长的矩形草图 下面修改矩形的宽度。在工具栏中点击Constraint尺寸限制图标，然后点击矩形左边的垂直线和中间的参考平面，标注出距离，如图5-9。这个尺寸线显示为红色，说明现在标注的尺寸有冲突。从图5-9中可以看到，左边的垂直线下端有个小圆圈，这是约束线段的端点和下面棱边的端点重合，点击选中该约束，将其删除，这时，新标注的尺寸线显示为绿色。鼠标左键双击刚才标注的尺寸线，出现Constraint Definition 尺寸限制定义对话框，如图5-10，在值栏内填上40mm就可以了，点击对话框内的OK按钮。用同样的方法标注并修改右侧的垂直线段，标注完成后的矩形如图5-12。
58 图5-9 标注出矩形左边的垂直线和中间的参考平面间距离 图5-10 Constraint Definition 尺寸限制定义对话框
59 图5-11 标注左侧垂直线段后的矩形 60 图5-12 标注完成后的矩形 点击工具栏中的Trim剪切图标，然后点击矩形下面的边和左侧的边，将矩形下面的边多余部分剪切掉，剪切后，投影线显示为黄色虚线。用同样的方法剪切矩形下面的边的右侧，剪切完成后如图5-13。
