CATIA 钣金模块教程

  • 格式：ppt
  • 大小：348.00 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

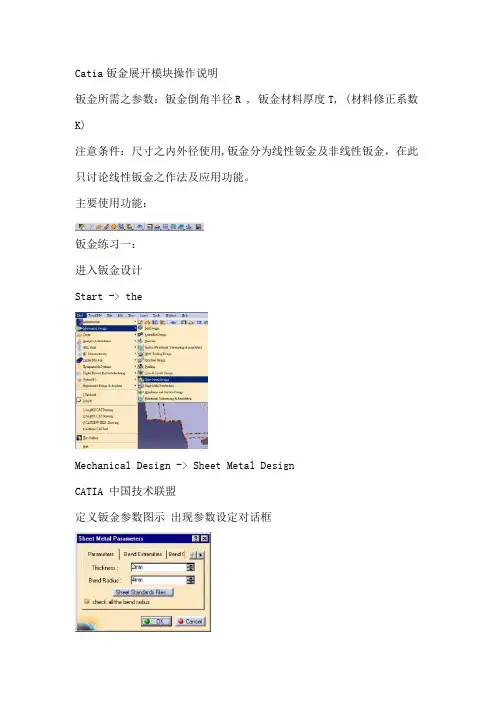

Catia钣金展开模块操作说明.

Catia钣金展开模块操作说明.

Catia钣金展开模块操作说明钣金所需之参数：钣金倒角半径R , 钣金材料厚度T, (材料修正系数K)注意条件：尺寸之内外径使用,钣金分为线性钣金及非线性钣金，在此只讨论线性钣金之作法及应用功能。

主要使用功能：钣金练习一：进入钣金设计Start -> theMechanical Design -> Sheet Metal DesignCATIA 中国技术联盟定义钣金参数图示出现参数设定对话框: Parameters:Thickness:填入板材厚度Bend Radius:填入钣金倒角半径选择Bend Extremities:指定钣金逃让模式为Tangent按下OK则在Part Tree出现Sheet Metal Parmeters.1之物件CATIA 中国技术联盟进入Sketch草图模式,绘制一个材料板离开草图模式,并回到3D工作模式选择钣材生成 ,出现定义对话窗口,依默认值向上的方向生成.产生钣材对象wall.1第一个产生的钣面将为其预设的基准面CATIA 中国技术联盟选择钣折边图示以产生侧折弯钣面,出现对话框选择钣面左边缘线,并给予钣长为50mm,按Reverse Site改变为所需的方向,并依同法产生右边之折弯钣面再选择,产生前折弯钣面,钣长给30mm,及内缩界为10mmCATIA 中国技术联盟建立切孔选择钣金面Wall on Edge.2 ,并进入草图模式使用绘图功能,在该面上绘制如下图形回到3D模式选择切孔图示在Type 处指定Up to Las t “贯穿到底” 形形成切孔如上CATIA 中国技术联盟建立冲折弧角选择自动冲折弧角图示Catia将自动产生冲折弧角如下,并会产生该倒角对象钣金展开选择钣金展开图示该钣金件将自动展开成平钣如图若要折回,可再按一次CATIA 中国技术联盟制作矩阵切孔,先选择欲复制的切孔,再选择矩阵切孔图示,将蹦现对话框在First Direction定义一次数组参数:Instance(s)输入复制数组数,Spacing输入间隔距离,Reference element选择参考方向的边线Edge.2,若方向错误可按Reverse来改变之.在Second Direction定义二次数组参数:Instance(s)输入复制数组数,Spacing输入间隔距离,Reference element选择参考方向的边线Edge.3,若方向错误可按Reverse来改变之.按OK完成。

CATIA钣金实例教程_第一章_钣金设计基本功能

CATIA钣金实例教程_第一章_钣金设计基本功能

第一章钣金设计基本功能1.1 进入钣金设计工作台在桌面上双击CATIA的图标，进入CATIA软件。

或者从【开始】菜单选择CATIA，运行该软件。

进入CATIA软件的界面后，点击Start< Mechanical Design（机械设计）<Generative Sheetmetal Design，如图1-1所示，进入钣金设计工作台，如图1-2所示。

图1-1点击Start< Mechanical Design（机械设计）<Generative Sheetmetal Design图1-2钣金设计工作台1.2 设置钣金参数点击工具栏内的Sheet Metal Parameters钣金参数图标，出现Sheet Metal Parameters钣金参数定义对话框，如图1-3。

点击Parameters参数制表栏，可以定义钣金的参数：采用的标准、厚度和缺省的导角半径。

图1-3Sheet Metal Parameters钣金参数定义对话框点击对话框内的Bend Extremities弯曲边缘制表栏，可以选择不同的弯曲边缘形式，如图1-4。

选择边缘形式后，点击Sheet Metal Parameters钣金参数定义对话框内的“确定”按钮，完成钣金参数设置，在左边的模型树上出现“钣金件参数.1”元素，如图1-5。

图1-4Bend Extremities弯曲边缘制表栏图1-5模型树上出现“钣金件参数.1”元素1.3 生成一个底板点击工具栏内的Sketcher 草图图标，然后在左边的模型树中点击选中xy 平面，如图1-6。

选择后，进入草图设计工作台。

图1-6选中模型树中的xy平面点击工具栏内的Profile轮廓线图标，然后画一条封闭的多边形轮廓线，如图1-7。

点击工具栏内的Constrain约束图标，标注一条线段的尺寸，如图1-8。

由于多边形是任意画出的，因此，标注的线段长度也是任意的。

双击该尺寸线，出现约束定义对话框，如图1-9。

CATIA_钣金教程(1)

CATIA_钣金教程(1)

4
CATIA Generative Sheetmetal Des资ig料n仅供参考
步骤5、6
5-生成折弯
选取相应支撑壁
6-生成展开工程图
1）、转换工作台到
创建图纸
2）、使用 创建展开视图
1在零件窗口 中选择图示面
JNHC 2020/6/22007-8-28
5
CATIA Generative Sheetmetal Des资ig料n仅供参考
23
CATIA Generative Sheetmetal Des资ig料n仅供参考
冲压特征创建 Stamp
本部分主要介绍如何在钣金件上生成各种冲压特征。 关于钣金件冲压特征： 冲压特征仅可在壁、边缘壁上（在折弯处生产的筋除外） 如果冲压创建覆盖在多个特征上（如壁、折弯等），冲压
特征在钣金展开视图中将不可视。
成的方向。 冲压法兰剪口特征Create a flanged cutout: 选取轮廓,设置冲压参数。 冲压筋特征 Create a stiffening rib: 选取折弯面,设置冲压参数。 曲线冲压特征Create a curve stamp: 选取草绘(开/闭),设置冲压参数。 冲压气窗特征Create a louver: 选取草绘或开放的直线,设置冲压参数。 冲压暗扣特征Create a dowel: 选取面上点,设置冲压参数。
CATIA Generative Sheetmetal Des资ig料n仅供参考
功能
创成式钣金模块主要功能如下：
组合、专注于钣金特征创建 零件的展开、折叠描述工作能轻松转换 支撑企业化标准设计（结合设计表等概念） 专注于生成专业展开工程图
JNHC 2020/6/22007-8-28

CATIA钣金入门教程

CATIA钣金入门教程

CATIA钣金入门教程目录1. 欢迎与指南 (4)1.1 课程概览 (4)1.2 预习准备 (5)1.3 软件安装与环境检查 (5)2. CATIA基础知识 (7)2.1 CATIA软件介绍 (9)2.2 界面概览 (9)2.3 工具与菜单使用说明 (11)3. 钣金设计基础 (13)3.1 钣金特性与制作流程 (14)3.2 材料选择与板材属性 (16)4. 创建新项目与文件 (18)4.1 新建项目 (18)4.2 文件命名与管理 (19)5. 钣金体建模 (20)5.1 基准面的创建 (21)5.2 尺寸与公差设置 (23)5.3 平面图形的绘制 (24)6. 曲面建形 (25)6.1 曲面工具介绍 (25)6.2 曲面编辑与调整 (26)6.3 曲面与体之间的转换 (28)7. 钢度计算 (29)7.1 钢度计算基础 (30)7.2 钢度计算步骤 (31)7.3 复杂钣金件钢度计算 (32)8. 冲压成形分析 (33)8.1 成形分析简介 (35)8.2 成形分析设置 (36)8.3 成形分析结果解读 (38)9. 钣金件加工 (39)9.1 CNC加工基础 (40)9.2 钣金件后处理 (42)9.3 工艺过程计划 (43)10. 项目案例 (45)10.1 经典钣金案例一 (46)10.2 经典钣金案例二 (47)10.3 项目实施与评估 (47)11. 高级技巧 (48)11.1 装配体构建与管理 (50)11.2 工程变更与记录 (51)11.3 版本控制与协作平台 (53)12. 常见问题解决 (54)12.1 常见错误及原因 (55)12.2 问题排除与工具使用 (56)13. 综合练习 (58)13.1 练习题目一 (59)13.2 练习题目二 (60)13.3 练习题目三 (61)14. 进阶学习资源 (61)14.1 在线教程与视频资源 (62)14.2 官方文档与用户手册 (63)14.3 社区论坛与问答平台 (64)15. 结课与感谢 (65)15.1 课程总结 (66)15.2 未来规划与职业发展 (67)15.3 结课感言与感谢 (68)1. 欢迎与指南在开始学习之前，请确保您已经安装了最新版本的CATIA软件，并熟悉其基本界面和操作。

CATIA_钣金教程

CATIA_钣金教程

CATIA_钣金教程一、创建钣金零件1.打开CATIA，选择“开始”-“机械设计”-“零件设计”创建一个新的零件文件。

2.在“开始”-“零件设计”工作台中，选择“钣金零件”功能。

3.在图形区域中，选择一个基准平面，用于创建钣金零件的草图。

4.在草图中绘制出所需的几何图形，如直线、圆弧等。

5.使用“折弯”或“弯曲”命令将平面弯曲成所需的形状。

6.添加连接件、片料等零件，完善钣金零件的结构。

二、设定材料和厚度1.在CATIA的“钣金模块”中，选择“材料”功能。

2.选择适合该零件的材料，如冷轧钢板、铝板等。

3.在“钣金模块”中，选择“厚度”功能。

4. 输入零件的厚度值，如1mm、2mm等。

三、添加法线和距离1.在钣金零件中，选择“法线”功能，绘制出法线方向的线段。

2.在钣金零件中，选择“距离”功能，设定法线到边缘的距离。

四、生成钣金特征1.在CATIA的“钣金模块”中，选择“生成特征”功能。

2.在图形区域中，选择所需的图形对象，如边、面等。

3.设定所需的特征类型，如凸起、拉伸、挤出等。

五、展开钣金零件1.在钣金零件中，选择“展开”功能。

2.根据需要，选择展开方式和展开方向。

3.在图形区域中，生成展开图形。

六、添加弯曲线1.在CATIA的“钣金模块”中，选择“添加弯曲线”功能。

2.在展开图形上选择需要添加弯曲的位置。

3.设定弯曲线的半径和弯曲角度。

4.根据需要，添加多个弯曲线。

七、完成钣金零件设计1.在CATIA的“钣金模块”中，选择“完成设计”功能。

2.检查设计是否满足要求。

3.根据需要，进行进一步的调整和修改。

4.保存钣金零件设计文件。

以上就是CATIA钣金教程的基本内容，希望能对你理解和学习CATIA 钣金设计有所帮助。

通过这些基本的操作步骤，可以快速上手使用CATIA 进行钣金设计和加工。

CATIA_钣金教程-文档资料

CATIA_钣金教程-文档资料
1

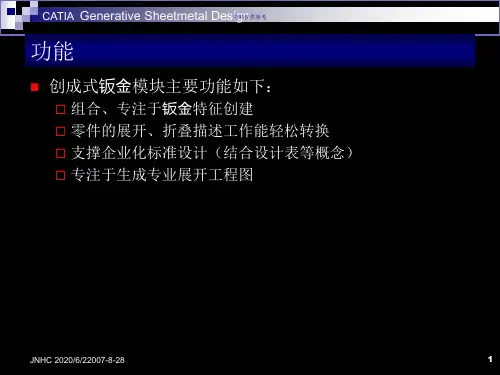

功能
• 创成式钣金模块主要功能如下：
– – – – 组合、专注于钣金特征创建 零件的展开、折叠描述工作能轻松转换 支撑企业化标准设计（结合设计表等概念） 专注于生成专业展开工程图
2
入门示例
• 示例 最终作 成
3
步骤1、2
板厚
1-设置钣金参数（如图）
折弯半 径
折弯端类 型
2-创建基体壁（如图）
18
• 从曲面（开放或封闭）创建： – 要求曲面为较规则的简单曲面。 – 如果使用“loft ”选项生产曲面，放样草绘平面必须为平行且不在 同一面上的两个（？）面。 – 用于展开类锥面的“参考线圈 reference wire “及”不动点invariant point”、“撕裂线tear wire”必须位于所选面上。

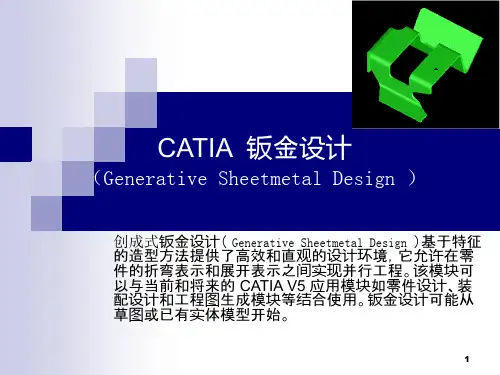

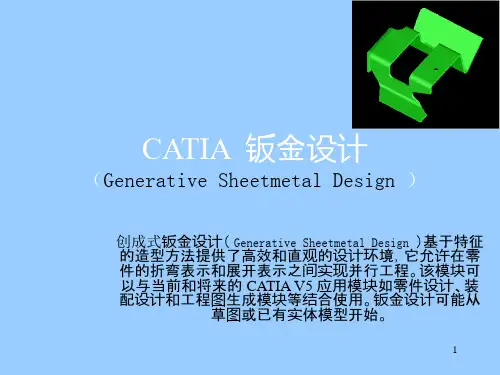

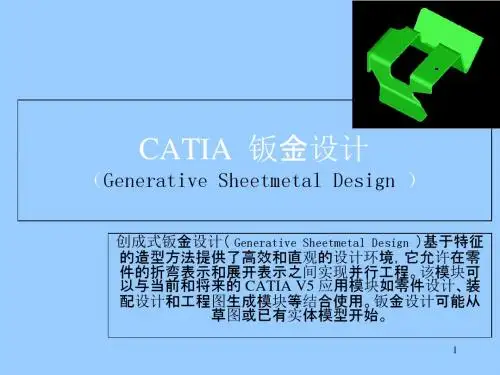

CATIA 钣金设计
（Generative Sheetmetal Design ）
创成式钣金设计（ Generative Sheetmetal Design ）基于特征 的造型方法提供了高效和直观的设计环境，它允许在零 件的折弯表示和展开表示之间实现并行工程。该模块可 以与当前和将来的 CATIA V5 应用模块如零件设计、装 配设计和工程图生成模块等结合使用。钣金设计可能从 草图或已有实体模型开始。
2生成基体壁
1草绘轮 廓
4
步骤3、4
依次选择边 1 3-生成边缘 、边2
壁
边 1
设置边缘 壁高 选择边 3，设置边 缘壁高20mm及第 边 一、二限制的 3 Offset值为5mm、 4-生成剪口 2剪口 5mm 1草 绘轮 廓
边 2
5
步骤5、6
5-生成折弯
选取相应支撑壁
6-生成展开工程图

CATIA_钣金教程

CATIA_钣金教程

钣金参数
SheetMetalStandard AG 3412 ST 5123
Thickness (mm) 2 3
DefaultBendRadius (mm) 4 5
KFactor 0.36 0.27
[...] [...] [...]
7
K 因子
• K 因子是由钣金件材料的中性折弯线（相对于厚度而言）的位置 所定义的零件常数。中性折弯线位置基于在设计中所用的钣金件 材料类型的数字参照。数字参照范围从 0 到 1。如果引用 K 因子， 数字参照可以是负数，数字越小代表材料越软。在设计中K 因子 是计算展开长度（在制作特定半径和角度的折弯时需要的平整钣 金件长度）所必需的元素。 • K 因子是折弯内半径（中性材料层）与钣金件厚度的距离比。K 因子使用公式 k 因子 = δ/T 计算。
22
创建自定义凸缘 Creating a User Flange
• 此命令中用于生产凸缘的轮廓为用户自定义的草绘轮廓。 • 关于轮廓的要求： – 草绘面必须为边线（脊线）的法平面。 – 草绘轮廓必须与边线所在面相切且连续，（仅位置上的相切 即可，无须真正的约束）（草绘曲线自身也要求相切连续）。
注意此处 草绘.5在边 缘.5之前
– –
压 模
冲头轴线 偏离z轴 时生成的 冲压特征
冲头、压模遵循z轴相合 35 Xy面匹配
• 2、创建具有压模的冲头冲压特征
使用几何体原始定位
编辑草图可以约束冲压特 征的位置
36
• 3、创建有开口面的冲头冲压特征，操作 基本同上。
在冲头几何体上 指定要移除的侧 面
37
创建倒角、圆角
只可对竖 棱
只可复制凸缘、剪口、孔、镜像、冲压（除加强筋）、无圆角 冲压（半径＝0）等特征。

CATIA钣金教程学习

CATIA钣金教程学习
入门示例
• 示例 最终作成
1
第2页/共46页
JNHC 2007-8-28
第二页，编辑于星期五：十三点 三十二分。
步骤1、2
1-设置钣金参数（如图）
2-创建基体壁（如图）
2
第3页/共46页
JNHC 2007-8-28
第三页，编辑于星期五：十三点 三十二分。
步骤3、4
3-生成边缘壁
4-生成剪口
边1 边2
18
第19页/共46页
JNHC 2007-8-28
第十九页，编辑于星期五：十三点 三十二分。
创建扫掠壁 Create Sweep Walls
扫掠壁做成有以下4种方式： • 1、创建凸缘（边沿） • 2、创建褶边 • 3、创建内扣凸缘 • 4、创建自定义凸缘 • 共同操作：
• 选取一条或多条连续的边作为扫掠线（路径）。 • 使用“Propagate”按钮可以自动选择相连续的
对称厚度
15
第16页/共46页
拉伸操作实际做成是壁折 弯等的组合
JNHC 2007-8-28
第十六页，编辑于星期五：十三点
三十二分。
Create Rolled Walls 管形壁
• 用于生产管形，或带有凸缘或边沿的开放管形钣金件。使用圆弧或圆拉伸操作形 成，是一类特殊的拉伸钣金件。五页，编辑于星期五：十三点 三十二分 。
冲压开口凸圆Create a flanged hole
• 选取参数定义类型，参照示意图设置各参数值。
非锥形，Height H参数不可用
锥形
较大端圆口直径 较大端圆口直径 两端圆口直径
25
第26页/共46页带冲头的压模
JNHC 2007-8-28

Catia V5 钣金教程(免费版)

Catia V5 钣金教程(免费版)

拉伸操作实际做成是壁
折弯等的组合
17
CATIA Generative Sheetmetal Design
Create Rolled Walls 管形壁
用于生产管形，或带有凸缘或边沿的开放管形钣金件。使 用圆弧或圆拉伸操作形成，是一类特殊的拉伸钣金件。
定义展开起 始参考点
此方法生产的钣金件仅可在其上进行创建 边沿，剪口操作。其他操作不被允许。
无须真正的约束）（草绘曲线自身也要求相切连续）。
注意此处 草绘.5在边 缘.5之前
JNHC 2007-8-28
23
CATIA Generative Sheetmetal Design
钣金件切除操作
创建孔 Creating a Hole
创建圆口 Creating a Circular Cutout 创建剪口 Creating a Cutout
B、从边创建， 可以使用默认 草绘、或重新 编辑草绘。方 法：选边，然 后点击命令， 查看或编辑草 绘。
JNHC 2007-8-28
9
CATIA Generative Sheetmetal Design
生成壁
2）使用相切条件生成壁
1、选取面 草绘轮廓
2、选取相切参考，观察前后拉伸 方向的变化。
JNHC 2007-8-28
JNHC 2007-8-28
11
CATIA Generative Sheetmetal Design
折弯（仅对直壁起作用）
1、从壁创建折弯 2、创建锥形折弯 3、从线创建折弯 4、局部折弯展开、折叠
JNHC 2007-8-28
12
CATIA Generative Sheetmetal Design

catia钣金教程

catia钣金教程

JNHC 7/24/20212007-8-28
26
CATIA Generative Sheetmetal Design
冲压开口凸圆Create a flanged hole
选取参数定义类型，参照示意图设置各参数值。
非锥形，Height H参数不可用
锥形
JNHC 7/24/20212007-8-28
钣金参数表样式
SheetMetalStandard
Thickness (mm)
DefaultBendRadius (mm)
KFactor [...]
AG 3412
2
4
0.36
[...]
ST 5123
3
5
0.27
[...]
JNHC 7/24/20212007-8-28
7
CATIA Generative Sheetmetal Design
从线创建折弯
从草绘的折弯线处进行折弯操作。
局部折弯展开
折弯线相对于折弯的 位置设置： 1、作为折弯轴 2、作为相切起始线 3、作为折弯内角线 4、作为折弯外角线
固定点，壁上一点。 该点所在的面在折弯 时不会移动，即为一 固定面。
JNHC 7/24/20212007-8-28
参考固定面
要展开的折弯面 15
K 因子是折弯内半径（中性材料层）与钣金件厚度的距离比。
止裂口有助于控制钣金件材 料并防止发生不希望的变形。 例如，由于材料拉伸，未止 裂的次要壁可能不会表示出 准确的、您所需要的实际模 型。添加适当的止裂槽，如 “线形\相切伸展止裂” ，钣 金件壁就会符合您的设计意 图，并可创建一个精确的平 整模型。
JNHC 7/24/20212007-8-28

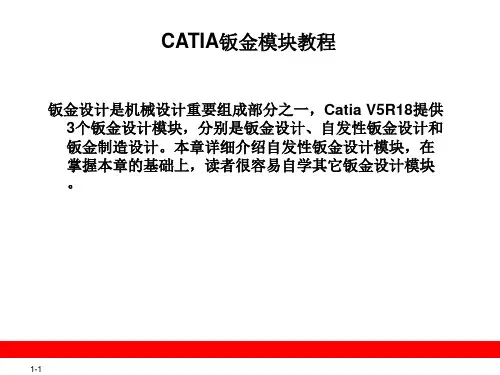

CATIA钣金模块教程 ppt课件

CATIA钣金模块教程 ppt课件
对于折弯的位置，分别是折弯轴 、相切起始线、折弯内角线和折弯外角线； 【固定点】文本框用于定义壁上一点。该点所在的面在折弯时不
会移动，即为一固定面； 【半径】微调框用于定义折弯半径，默认为钣金参数设置半径； 【角度【微调框用于定义折弯角度； 【K因子】微调框用于设置折弯K因子，默认为钣金参数设置K因
子。
1-15
CATIA钣金模块教程
【展开】工具，是将具有折弯特征的钣金件展开成壁的工具 。单击该工具按钮，系统弹出展开定义对话框，该对话 框的内容如下所述：
【参考修剪面】文本框用于定义参考固定面，即该面在展开 中相对于坐标系不会发生变化；
1-12
CATIA钣金模块教程
【弯曲】工具，是在两面没有折弯圆角的钣金壁之间创建等 半径圆角的工具。
下面以如图所示图形添加折弯圆角为例，讲解【弯曲】工具 的使用方法，具体操作步骤如下所示：
（1）使用【墙】工具或【拉伸】工具创建如图所示图形； （2）单击【弯曲】工具按钮，系统弹出弯曲定义对话框； （3）选择两壁，单击【确定】按钮，折弯圆角创建完成。
相切； 【逆转材料边】按钮用于调整钣金件添加材料的方向。
1-7
CATIA钣金模块教程
【边线上墙】工具，是通过对草图轮廓加厚创建附着在墙上 的边墙的工具。单击该工具按钮，系统弹出边线墙定义 对话框，在【型式】下拉列表框选择边墙的生成方式： 自动和草图基础。下面详细介绍各种的使用方法。
（1）在【型式】下拉列表框中，选择自动，此时对话框如 图5.21所示，对话框的内容如下所述；
1-3
CATIA钣金模块教程
Catia V5提供了7个钣金设计工具栏，可以完成钣金件参数 设置、钣金件创建、折弯、钣金件冲压特征的创建等。
1-4

CATIA钣金模块实例教程

CATIA钣金模块实例教程

CATIA钣金模块实例教程
首先，打开CATIA软件，选择“模板”并选择相应的钣金模板。

然后，选择“新建部件”，命名并保存部件。

首先，创建一个基本的平面几何体。

选择“创建”按钮，在弹出的菜
单中选择“新建”和“控制点线”选项。

然后，根据需要绘制一个控制点线，可以使用直线、曲线、圆等工具进行绘制。

铆合是将两个钣金零件连接起来的过程。

选择“铆合”按钮，在弹出
的菜单中选择“铆合”选项。

然后，选择要铆合的两个几何体，并选择合
适的铆合模式，例如普通铆合、过盈铆合等。

CATIA会自动创建铆合连接，并显示详细的连接信息。

最后，折弯是将钣金零件折弯成所需的形状的过程。

选择“折弯”按钮，在弹出的菜单中选择“折弯”选项。

然后，选择要折弯的几何体，并
输入折弯的角度和半径。

CATIA会根据输入的参数自动计算并创建折弯形状。

除了上述操作，CATIA钣金模块还提供了许多其他功能和工具，例如
模板管理、扁拓展、展开尺寸等，可以根据需要进行操作和调整。

总结一下，CATIA钣金模块是一款功能强大的3D设计软件，可以用
于设计钣金零件和组装结构。

本教程介绍了CATIA钣金模块的基本操作和
常用功能。

希望通过本教程的学习，你能够熟练掌握CATIA钣金模块的使用，并能够应用于实际的钣金设计中。

Catia-V5-钣金教程(免费版)(共46张)

Catia-V5-钣金教程(免费版)(共46张)

同样支持“折叠/展开”视图访问
JNHC 2007-8-28
17
第17页，共46页。
对称厚度
拉伸操作实际做成是壁 折弯等的组合
CATIA Generative Sheetmetal Design
Create Rolled Walls 管形壁
用于生产管形，或带有凸缘或边沿的开放管形 钣金件。使用(shǐyòng)圆弧或圆拉伸操作形成，是 一类特殊的拉伸钣金件。
选取面
JNHC 2007-8-28
19
第19页，共46页。
由草绘创建面
类似拉伸样条线
CATIA Generative Sheetmetal Design
直接从草绘轮廓创建
两草绘对应边必须互为偏移关系，所以生成(shēnɡ chénɡ)“钣金 件”只能为“类锥件”、“柱件”或“平面件”。
两点位置必须在两轮廓上对应边的位置上。
20mm及第一、二限制的
Offset值为5mm、5mm
边3
4-生成剪口
1草绘轮
廓
JNHC 2007-8-28
2剪口
5
第5页，共46页。
CATIA Generative Sheetmetal Design
步骤 5、6 (bùzhòu)
5-生成折弯
选取相应支撑壁
6-生成展开工程图
1）、转换工作台到
创建图纸
建，还可以从草 图直接生成内涵 剪口的壁
JNHC 2007-8-28
B、从边创建，可 以使用默认草绘、 或重新编辑草绘。
方法：选边，然 后点击命令，查 看或编辑草绘。
9
第9页，共46页。
CATIA Generative Sheetmetal Design

CATIA__钣金模块教程

CATIA__钣金模块教程

CATIA__钣金模块教程CATIA钣金模块教程CATIA (Computer Aided Three-dimensional Interactive Application) 是一款广泛应用于机械设计和制造领域的三维设计软件。

它拥有许多实用的模块，其中之一就是钣金模块。

钣金加工是一种常见的金属加工方式，通过对金属板材进行切割、折弯、焊接等操作，制作出各种形状的零件和产品。

本教程将介绍CATIA钣金模块的基本操作和使用技巧，帮助读者快速上手并熟练运用该模块。

一、CATIA钣金模块简介CATIA钣金模块是针对钣金加工的需求而设计的，它提供了一系列专门的工具和功能，用于制作、修改和分析钣金件。

该模块的特点包括：1. 高效的设计流程：CATIA钣金模块能够快速生成钣金零件的平面图和折弯图，大大缩短了设计时间。

2. 准确的设计结果：该模块能够根据用户输入的材料厚度、折弯角度等参数，自动计算并生成真实的钣金零件模型。

3. 智能的特征库：CATIA钣金模块内置了丰富的钣金特征库，例如弯曲、切割、拉伸等，方便用户进行快速建模。

4. 直观的交互界面：该模块的操作界面友好直观，用户可以通过鼠标和快捷键完成各种操作，提高工作效率。

二、CATIA钣金模块的基本操作1. 新建钣金零件：在CATIA钣金模块中，可以通过选择“新建钣金零件”来创建一个新的钣金项目。

在创建过程中，需要指定零件的基本参数，如材料、厚度等。

2. 绘制轮廓线：使用CAD绘图的方式，在平面视图中绘制零件的轮廓线。

轮廓线应符合钣金加工的要求，包括切割线、折弯线等。

3. 创建特征：根据轮廓线，使用特征库中的特征命令创建钣金特征，如弯曲、拉伸、切割等。

可以通过参数化设计的方式，快速修改特征的尺寸与形状。

4. 折弯模拟：CATIA钣金模块提供了折弯模拟功能，可以模拟钣金零件在折弯机上的实际折弯过程。

通过模拟结果，可以检查折弯后的形状是否符合要求。

5. 铆接与焊接：钣金件通常需要进行铆接或焊接，以加固零件的连接。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1-8
5.3.3 创建拉伸钣金件
【拉伸】工具，是从开发性轮廓线包含线条、直线、圆弧等轮廓 线拉伸生成相切连续的钣金件的工具。单击该工具按钮，系统 弹出挤出定义对话框，该对话框的内容如下所述： 【断面】文本框用于定义拉伸件的草图； 【固定几何】文本框用于定义拉伸过程中不变的几何元素； 在限制下拉列表框选择拉伸方式，分别为：限制尺寸、至平面的 限制和至曲面的限制： 【镜像延伸】复选框用于设置是否沿两个方向拉伸相同长度，仅 适用于两个方向进行限制尺寸拉伸； 【自动顺接】复选框用于设置是否拉伸过程自动进行顺接； 【炸开模式】复选框用于设置是否拉伸后，以拐点炸开生成多个 拉伸件； 【应用局部K因子】选项组用于设置局部K因子参数；
1-17
5.4.6 映射点或曲线
【点或曲线对应】工具，是将草绘的点、曲线（或已存在的 点、线）映射到壁上的工具。如果当前钣金状态为折叠 状态，选中的点、线将被映射到展开后的相应的支撑壁 位置处。反之，钣金在展开状态，选中的点、线将被映 射到折叠后的相应的支撑壁位置处。常用于生成印刷标 示，或磨平（或进行化学处理）的区域的定义。
1-12
5.4.1 创建等半径折弯圆角
【弯曲】工具，是在两面没有折弯圆角的钣金壁之间创建等 半径圆角的工具。 下面以如图所示图形添加折弯圆角为例，讲解【弯曲】工具 的使用方法，具体操作步骤如下所示： （1）使用【墙】工具或【拉伸】工具创建如图所示图形； （2）单击【弯曲】工具按钮，系统弹出弯曲定义对话框； （3）选择两壁，单击【确定】按钮，折弯圆角创建完成。
【曲面印记】工具，是通过草图创建曲面凸起特征的工具。 单击该工具按钮，系统弹出曲面印记定义对话框，如图 所示，在【参数选择】下拉列表框中选择不同的定义型 式，设置不同参数进行曲面印记的创建。
1-26
5.6.2 创建凸起特征
【填料】工具，是使用开放性轮廓线创建冲压突起的工具。 单击该工具按钮，系统弹出滴面定义对话框，如图所示 ，该对话框的内容如下所述： 【切面半径R1】、【结束半径R2】、【高度H】和【半径R 】微调框分别设置凸起的不同参数，如图5.74所示图中 R1、R2、H和R所表示的值； 【截面】文本框用于定义凸起的轮廓，轮廓线为开放性。
1-10
5.3.5 创建卷墙
卷墙是钣金设计中很特殊，也很常见的一种钣金件。Catia V5提供了专用于设计卷起的工具，下面就介绍该工具的 使用方法。 1．创建类锥面钣金 2．创建管形壁
1-11
5.4 折弯设计
折弯是钣金设计中最常见的一种特征。前面已经介绍了钣金 件的创建，创建的钣金件不一定能够能够满足实际需求 。有时候需要在平坦壁上进行钣金特征设计，需要将平 坦壁折弯成弯曲壁，需要弯曲壁添加折弯圆角，就用到 本节介绍的折弯设计功能。
1-13
5.4.2 创建变半径折弯圆角
【圆锥弯曲】工具，是在两面没有折弯圆角的钣金壁之间创 建不等半径圆角的工具。
1-14
5.4.3 创建折弯
【由平坦弯曲】工具，是从草绘的折弯线处进行折弯的工具。单 击该工具按钮，系统弹出平坦至弯曲对话框，定义该对话框的 内容如下所述： 【截面】文本框用于定义折弯线所在的草图； 【线】下拉列表用于选择折弯线，在右侧黑色三角定义折弯线相 对于折弯的位置，分别是折弯轴 、相切起始线、折弯内角线和折弯外角线； 【固定点】文本框用于定义壁上一点。该点所在的面在折弯时不 会移动，即为一固定面； 【半径】微调框用于定义折弯半径，默认为钣金参数设置半径； 【角度【微调框用于定义折弯角度； 【K因子】微调框用于设置折弯K因子，默认为钣金参数设置K因 子。
1-7
5.3.2 创建边上的墙
【边线上墙】工具，是通过对草图轮廓加厚创建附着在墙上 的边墙的工具。单击该工具按钮，系统弹出边线墙定义 对话框，在【型式】下拉列表框选择边墙的生成方式： 自动和草图基础。下面详细介绍各种的使用方法。 （1）在【型式】下拉列表框中，选择自动，此时对话框如 图5.21所示，对话框的内容如下所述； （2）在【型式】下拉列表框中，选择草图基础，此时对话 框如图所示，对话框的内容如下所述；
1-27
5.6.3 创建曲线印记
【曲线印记】工具，是使用开放性或封闭性轮廓线创建冲压 突起的工具。
1-28
5.6.4 创建轮缘切除
【轮缘切除】工具，是通过对草图轮廓进行切除的工具。 下面以在壁上创建轮缘切除为例，讲解【轮缘切除】工具的使用 方法，具体操作步骤如下所示： （1）使用【墙】工具创建一面壁； （2）单击【印记】工具栏上的【轮缘切除】工具按钮，系统弹出 轮缘切除定义对话框。 （3）在【高度H】微调框键入10mm，【角度A】微调框键入 60deg； （4）右键单击【断面】文本框，在上下文菜单中选择【创建草图 】命令，选择壁上表面，进入草图绘制平台； （5）绘制一个圆，退出草图平台； （6）其它选项为默认值，单击【确定】按钮，完成轮缘切除。
1-18
5.5 钣金件的修饰
前面讲解了钣金件的创建工具。实际中钣金件需要开槽、打 孔、倒角等特征。本节中将介绍钣金件的特征修饰，包 括创建凹槽、创建孔、创建止裂槽、特征转换和创建倒 角等特征修饰操作。
1-19
5.5.1 创建凹槽（CutOUT）
【切除】工具，是在钣金件上创建减重槽或标准凹槽的工具。单击该工 具按钮，系统弹出切除（CutOUT）定义对话框，如图5.57所示，该 对话框的内容如下所述： 【型式】下拉列表用于选择切除型式：钣金标准、钣金减重槽； 【端点限制】选项组用于设置端点限制，在【型式】下拉列表框选择限 制型式：尺寸、至下一个和至最后，该选项仅适用于钣金标准，【在 深度】微调框设置限制深度，仅适用于钣金减重槽选项和钣金标准选 项下的尺寸选项； 【断面】选项组用于定义切除的截面，可以选择草图，或者标准形状切 口，选择标准形状切口是通过单击右侧【开启目录】按钮，选择路径 ，【依附在组合面上】复选框用于定义切除只对草图所依附的壁； 【逆转边】按钮用于定义切除草图外的部分； 【逆转方向】按钮用于调整垂直于切除面上的切除方向； 【开始限制】选项组用于定义与端点限制相反方向的切除； 【方向】选项组用于定义切除的方向，默认值为垂直与截面，取消【垂 直截面】复选框，在【参考】文本框定义切除方法， 【影响组合面】选项组用于定义切除开始位置。
5.6 创建冲压特征
本小节主要讲解在钣金件上创建各种冲压特征。冲压特征仅 可在壁、边缘壁上（在折弯处生成的筋除外），如果冲 压创建覆盖在多个特征上（如壁、折弯等），冲压特征 在钣金展开视图中将不可视，且冲压特征不能创建在展 开的钣金件上，在展开视图中仅较大的冲压印痕保留在 壁上。
1-25
5.6.1 创建击【切除/印记】工具栏上【孔】工具按钮右下黑色三角 ，展开【孔】工具栏，如图所示，该工具栏包含【孔】 和【圆弧切除】2个工具，【孔】工具的使用方法与4.2.5 小节中【孔】工具的使用方法相同，下面介绍【圆弧切 除】工具。 【圆弧切除】工具，是通过点和半径在指点的面上创建圆或 圆弧的工具。
1-5
5.3 创建钣金件
自发性钣金件设计模块提供了【墙】、【边线上墙】、【拉 伸】和【扫掠墙】4个创建钣金件工具。钣金件可以使用 草图直接创建，还可以使用边线进行创建，下面介绍各 工具的使用方法。
1-6
5.3.1 创建钣金壁
【墙】工具，是通过对草图轮廓进行加厚生成壁的工具。单击该 工具按钮，系统弹出墙定义对话框，该对话框的内容如下所述 ： 【轮廓】（Profile）文本框用于指定所创建壁的轮廓线，该轮廓 可以是草图中创建、也可以是三维实体零部件的轮廓线； 【草图】按钮，是用于进入草图设计平台，进行草图绘制和修改 ； 【单面加厚】按钮，表示草图位于钣金件一侧； 【双面加厚】按钮，表示草图位于钣金件中间； 【相切】（Tangent）文本框，是用于指定创建的钣金件与参考 相切； 【逆转材料边】按钮用于调整钣金件添加材料的方向。
1-21
5.5.3 创建止裂槽
【转角逸出】工具，是在一组支持面上定义防裂槽的工具， 单击该工具，系统弹出圆角逸出定义对话框，如图5.62 所示，该对话框内容如下所述： 【型式】下拉列表框用于选择生成防裂槽的型式：自定义截 面、圆形和方形； 中间列表框用于显示创建防裂槽的支持面； 【截面】文本框用于定义防裂槽轮廓草图。 【半径】微调框用于设置圆形防裂槽的半径； 【长度】微调框用于设置方形防裂槽的边长。
1-15
5.4.4 展开
【展开】工具，是将具有折弯特征的钣金件展开成壁的工具 。单击该工具按钮，系统弹出展开定义对话框，该对话 框的内容如下所述： 【参考修剪面】文本框用于定义参考固定面，即该面在展开 中相对于坐标系不会发生变化； 【展开修剪面】文本框用于定义要展开的折弯面，即折弯圆 角； 【角度】微调框定义展开面与参考面之间的夹角，该值为系 统根据选择自动计算； 【角度型式】微调框定义展开的角度型式； 【选择全部】按钮用于选择当前视图中所有修剪面； 【取消选取】按钮用于取消当前的选取操作。
1-3
5.1.2 自发性钣金设计工具栏介绍
Catia V5提供了7个钣金设计工具栏，可以完成钣金件参数 设置、钣金件创建、折弯、钣金件冲压特征的创建等。
1-4
5.2 钣金件的参数设置
在进行钣金件设计之前，必须进行钣金件参数设置，否则钣 金件设计工具不可用。钣金件参数设置包括钣金件厚度 、折弯半径、折弯端口类型以及折弯系数K因子。单击【 钣金件】工具栏上的【钣金参数】工具按钮，系统弹出 钣金件参数设置对话框，如图所示。
1-22
5.5.4 特征转换
在第四章中，介绍了对实体零件进行平移、阵列和镜像转特 征转换。对于钣金特征同样适用，使用方法也相同。 1。平移（Isometries） 2。镜像 3。阵列
1-23
5.5.5 创建倒角
倒角分为倒圆角和到角两种，下面详细介绍各自的使用方法 。 1。倒圆角 2。倒角
1-24
1-9
5.3.4 创建扫掠壁
单击【轮缘】工具按钮右下黑色三角，展开【扫掠墙】工具 栏，如图所示，该工具栏包含【轮缘】、【预弯刀】、 【泪滴】（Tear Drop）和【自定义轮缘】4个工具，这 些工具的使用方法相同，只是生成的结果不同而已。 1．创建轮缘 2．创建摺边 3．创建泪滴（Tear Drop） 4．自定义轮缘
