ansys 2D 3D单元
2-D LINK1 3-D LINK8 LINK10 LINK11 LINK180
结构梁单元
2-D BEAM3 BEAM23 BEAM54
3-D BEAM4 BEAM24 BEAM44 BEAM188 BEAM189
结构线单元2-D
LINK1单元可用于不同的工程应用中，依具体的应用，该单元可模拟桁架、链杆及弹簧等。该二维杆单元每个节点的自由度只考虑x,y两个方向的线位移，是一种可承受单轴拉压的单元。因为只用于铰接结构，故本单元不能承受弯矩作用。
结构线单元3-D
LINK8单元是这种单元LINK1的三维情况。
LINK10 元素描述 LINK10 是一种 3 D 轴向拉或压的杆单元，有双线性刚度阵。在仅处于拉状态时，如果进入压状态（在模拟松弛的电缆或松弛的链情况) 时，刚化被取消。 它也能被用于动态分析 ( 由于惯性或阻尼作用)，此时希望使用松弛单元的特性但是单元的运动不是主要的。
This element is a line version of SHELL41 with KEYOPT(1) = 2, the “cloth” option.
如果分析的目的要研究元素 (由于没有松弛元素) 的运动 , 应该用一种相似不会松弛的单元, 像 LINK8 或 PIPE59。LINK10 也不能在最后结果是拉状态并且该处是集中力的情况时使用，但是迭代收敛结果可以使用在松弛条件。（LINK10 should also not be used for static
convergence applications where the final solution is known to be a taut structure but a slack
condition is possible while iterating to a final converged solution.） 如果要使用LINK10，那么因为这种原因，应当使用一种不同的单元或缓慢运动技术。

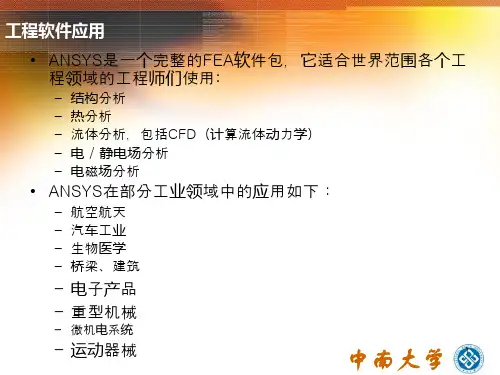

ANSYS软件介绍
ANSYS是一种应用广泛的通用有限元工程分析软件。广泛应用于核工业、铁道、石油化工、航空航天、机械制造、能源、汽车交通、国防、军工、电子、土木工程、造船、生物医学、轻工、地矿、水利、日用家电等工业及科学研究。
ANSYS软件含有多种分析能力，包括简单线性静态分析和复杂非线性动态分析。可用来求结构、流体、电力、电磁场及碰撞等问题的解答。它包含了预处理、解题程序以及后处理和优化等模块，将有限元分析、计算机图形学和优化技术相结合，已成为解决现代工程学问题必不可少的有力工具。
ANSYS功能简介
ANSYS是一个通用的有限元分析软件，它具有多种多样的分析能力，从简单的线性静态分析到复杂的非线性动态分析。而且，ANSYS还具有产品的优化设计、估计分析等附加功能。
ANSYS软件能够提供的分析类型如下：
1． 结构静力分析
用来求解外载荷引起的位移、应力和力。静力分析很适合求解惯性和阻尼对结构影响不显著的问题。ANSYS程序中的静力分析不仅可以进行线性分析，而且可以进行非线性分析，如塑性、蠕变、膨胀、大变形、大应变及接触问题的分析。
2． 结构动力分析
结构动力分析用来求解随时间变化的载荷对结构或部件的影响。与静力分析不同，动力分析要考虑随时间变化的力载荷以及它对阻尼和惯性的影响。ANSYS可进行结构动态分析的类型包括包括瞬时动力分析、模态分析、谐波响应分析及随机振动响应分析。
3． 结构非线性分析
结构非线性问题包括分析材料非线性、几何非线性和单元非线性三种。ANSYS程序可以求解静态和瞬态的非线性问题。
4． 结构屈曲分析
屈曲分析是用来确定结构失稳的载荷大小与在特定的载荷下结构是否失稳的问题。ANSYS中的稳定性分析主要分为线性分析和非线性分析两种。
5． 热力学分析
ANSYS可处理热传递的3种基本类型：传导、对流和辐射。热传递的3种基本类型均可进行稳态和瞬态、线性和非线性分析。热分析还可以进行模拟材料的固化和熔解过程的分析，以及模拟热与结构应力之间的耦合问题的分析。
学会使用AnsysWorkbench进行有限元分析和结构优化
Chapter 1: Introduction to Ansys Workbench
Ansys Workbench是一款广泛应用于工程领域的有限元分析和结构优化软件。它的功能强大，能够帮助工程师在设计过程中进行力学性能预测、应力分析以及结构优化等工作。本章节将介绍Ansys Workbench的基本概念和工作流程。
1.1 Ansys Workbench的概述
Ansys Workbench是由Ansys公司开发的一套工程分析软件，主要用于有限元分析和结构优化。它集成了各种各样的工具和模块，使得用户可以在一个平台上进行多种分析任务，如结构分析、热分析、电磁分析等。
1.2 Ansys Workbench的工作流程
Ansys Workbench的工作流程通常包括几个基本步骤：
（1）几何建模：通过Ansys的几何建模功能，用户可以创建出需要分析的结构的几何模型。
（2）加载和边界条件：在这一步骤中，用户需要为结构定义外部加载和边界条件，如施加的力、约束和材料特性等。 （3）网格生成：网格生成是有限元分析的一个关键步骤。在这一步骤中，Ansys Workbench会将几何模型离散化为有限元网格，以便进行分析计算。
（4）材料属性和模型：用户需要为分析定义合适的材料属性，如弹性模量、泊松比等。此外，用户还可以选择适合的分析模型，如静力学、动力学等。
（5）求解器设置：在这一步骤中，用户需要选择适当的求解器和设置求解参数，以便进行分析计算。
（6）结果后处理：在完成分析计算后，用户可以对计算结果进行后处理，如产生应力、位移和变形等结果图表。
Chapter 2: Finite Element Analysis with Ansys Workbench
本章将介绍如何使用Ansys Workbench进行有限元分析。我们将通过一个简单的示例，演示有限元分析的基本步骤和方法。
ansysapdl约束施加原理
ANSYS APDL（ANSYS Parametric Design Language）是一种用于进行有限元分析的编程语言。在ANSYS APDL中，可以通过施加约束来模拟真实工程中的各种限制条件。本文将介绍ANSYS APDL中约束施加的原理和方法。
在有限元分析中，约束是模拟真实系统中的限制条件，如固定支撑、强制位移等。在ANSYS APDL中，约束可以通过多种方式施加，包括固定边界条件、加载边界条件和接触边界条件等。
固定边界条件是最常见的约束方式之一。它通过将某些节点或面固定在空间中的特定位置上来模拟物体的固定支撑。在ANSYS APDL中，可以使用命令*BOUNDARY对节点或面施加固定边界条件。例如，可以通过命令*BOUNDARY, type, node, , , , 1, 1, 1, 1将节点的三个位移方向固定。
加载边界条件是另一种常见的约束方式。它通过施加外部载荷或位移来模拟物体受到的力或位移约束。在ANSYS APDL中，可以使用命令*BOUNDARY对节点或面施加加载边界条件。例如，可以通过命令*BOUNDARY, type, node, , , , 2, , , 3施加节点的z方向位移约束。
接触边界条件是模拟物体之间的接触行为的约束方式。在ANSYS
APDL中，可以使用命令*CONTACT对物体之间的接触行为进行建模。通过指定接触对之间的摩擦系数、硬度等参数，可以模拟不同材料之间的接触行为。例如，可以通过命令*CONTACT, type,
node, , , , , , , , , friction_coefficient指定接触对之间的摩擦系数。
除了上述常见的约束方式外，ANSYS APDL还提供了许多其他约束方式，如对称约束、周期性约束等。这些约束方式可以根据具体的工程问题进行选择和组合，以模拟真实系统中的各种限制条件。
在使用ANSYS APDL进行有限元分析时，正确施加约束是非常重要的。错误的约束设置可能导致分析结果出现错误或不合理。因此，在施加约束之前，应仔细分析系统的约束条件，并根据具体情况选择合适的约束方式和参数。
