mpeg2 ts流PAT,PMT,SDT的定义

  • 格式：pdf
  • 大小：118.27 KB
  • 文档页数：4

更具体准确的信息请参考iso13818-1,都在里面定义的

PAT的定义：

Table_id：为8bit字段，该字段标识节目关联分段，对于PAT，置为0x00。

Section_syntax_indicator：1bit字段，对于PAT，置为

0x01。

Reserved：2bit保留字段，用于将来扩展，置为11。

Section_length：12bit字段，指示当前section的长度，计数值

从分段长度下一个字节开始，包括CRC校验的4个字节，开头两

位置为00，因此其大小不超过1021。

Transport_stream_id：16bit字段，当前TS流的ID，与网络中其

他TS流相区别，由运营商指定。

Reserved：2bit保留字段，用于将来扩展，置为11。

Version_number：5bit字段，指出PAT表的版本号，一旦PAT表有变

化，其版本号增1，当增至31时，恢复至0。

Current_next_indicator：1bit，置为1时，表示传送的PAT当

前有效，置为0表示PAT下一次有效。

Section_number：8bit字段，表示section的数目，从0x00开

始。

Last_section_number：8bit字段，指出最后一个section号，

即PAT表section的最大数目。

Program_number：16bit字段，指出了节目对于哪一个PMT

PID是可用的，当为0x00时，后面的PID对应于NIT。

Reserved：3bit保留字段，用于将来扩展，置为111。

Network_id：13bit字段，NIT PID。

Program_map_PID：13bit字段，对应于program_number

所指定的节目的program_map_section的PID，从上面可看出：一个program用4字节来表

示（包括16bit的program_number与13bit的PID）。

CRC：用来证实数据正确性的循环冗余校验码。

(section_number和 last_section_number的功能是当PAT内容>184字节时，PAT表会分成多

个段(sections),解复用程序必须在全部接收完成后再进行PAT的分析)

PMT定义如下: 各字段含义如下:

table_id:8bits的ID,应该是0x02

section_syntax_indicator:1bit的段语法标志,应该是''1'' ''0'':固定是''0'',如果不是说明数据有错.

reserved:2bits保留位,应该是''00''

section_length:16bits段长度,从program_number开始,到CRC_32(包含)的字节总数. program_number:16bits的频道号码,表示当前的PMT关联到的频道.换句话就是说,当前描述

的是program_number频道的信息.

reserved:2bits保留位,应该是''00''

version_number:版本号码,如果PMT内容有更新,则version_number会递增1通知解复用程

序需要重新接收节目信息,否则version_number是固定不变的.

current_next_indicator:当前未来标志符,一般是0

section_number:当前段号码

last_section_number:最后段号码,含义和PAT中的对应字段相同,请参考PAT部分.

reserved:3bits保留位,一般是''000''.

PCR_PID:13bits的PCR PID,具体请参考ISO13818-1,解复用程序不使用该参数.

reserved:4bits保留位,一般是''0000''

program_info_length:节目信息长度(之后的是N个描述符结构,一般可以忽略掉,这个字段就

代表描述符总的长度,单位是Bytes) 紧接着就是频道内部包含的节目类型和对应的PID号码

了.

stream_type:8bits流类型,标志是Video还是Audio还是其他数据.

reserved:3 bits保留位.

elementary_PID:13bits对应的数据PID号码(如果stream_type是Video,那么这个PID就是

Video PID,如果stream_type标志是Audio,那么这个PID就是Audio PID)

reserved:4 bits保留位.

ES_info_length:和program_info_length类似的信息长度(其后是N2个描述符号)

CRC_32:32bits段末尾是本段的CRC校验值

SDT的定义

DVB系统提出了一个SDT表格,该表格标志一个节目的名称,并且能和 PMT中的PID联系

起来,这样用户就可以通过直接选择节目名称来选择节目了. SDT, Service description section,

服务描述段 SDT可以提供的信息包括: (1) 该节目是否在播放中 (2) 该节目是否被加密 (3)

该节目的名称

SDT定义如下: 各字段定义如下:

table_id:8bits的ID,可以是0x42,表示描述的是当前流的信息,也可以是0x46,表示是其他流的

信息(EPG使用此参数)

section_syntax_indicator:段语法标志,一般是''1''

reserved_future_used:2bits保留未来使用

reserved:1bit保留位,防止控制字冲突,一般是''0'',也有可能是''1''

section_length:12bits的段长度,单位是Bytes,从transport_stream_id开始,到CRC_32结束(包

含)

transport_stream_id:16bits当前描述的流ID

reserved:2bits保留位

version_number:5bits的版本号码,如果数据更新则此字段递增1

current_next_indicator:当前未来标志,一般是''0'',表示当前马上使用.

original_netword_id:16bits的原始网络ID号

reserved_future_use:8bits保留未来使用位 接下来是N个节目信息的循环:

service_id:16 bits的服务器ID,实际上就是PMT段中的program_number.

reserved_future_used:6bits保留未来使用位

EIT_schedule_flag:1bit的EIT信息,1表示当前流实现了该节目的EIT传送

EIT_present_following_flag:1bits的EIT信息,1表示当前流实现了该节目的EIT传送

running_status:3bits的运行状态信息:1-还未播放 2-几分钟后马上开始,3-被暂停播出,4-正在

播放,其他---保留

free_CA_mode:1bits的加密信息,''1''表示该节目被加密. 紧 接着的是描述符,一般是Service

descriptor,分析此描述符可以获取servive_id指定的节目的节目名称.具体格式请参考

EN300468中的Service descriptor部分.

分析完毕,则节目名称和节目号码已经联系起来了.机顶盒程序就可以用这些节目名称代替

PID让用户选择,从而实现比较友好的用户界面!

H.222规范---PMT的stream_type字段

0x00 ITU-T | ISO/IEC Reserved

0x01 ISO/IEC 11172-2 Video

0x02 ITU-T Rec. H.262 | ISO/IEC 13818-2 Video or ISO/IEC 11172-2 constrained parameter

video stream

0x03 ISO/IEC 11172-3 Audio

0x04 ISO/IEC 13818-3 Audio

0x05 ITU-T Rec. H.222.0 | ISO/IEC 13818-1 private_sections

0x06 ITU-T Rec. H.222.0 | ISO/IEC 13818-1 PES packets containing private data

0x07 ISO/IEC 13522 MHEG

0x08 ITU-T Rec. H.222.0 | ISO/IEC 13818-1 Annex A DSM-CC

0x09 ITU-T Rec. H.222.1

0x0A ISO/IEC 13818-6 type A

0x0B ISO/IEC 13818-6 type B

0x0C ISO/IEC 13818-6 type C

0x0D ISO/IEC 13818-6 type D

0x0E ITU-T Rec. H.222.0 | ISO/IEC 13818-1 auxiliary

0x0F ISO/IEC 13818-7 Audio with ADTS transport syntax

0x10 ISO/IEC 14496-2 Visual

0x11 ISO/IEC 14496-3 Audio with the LATM transport syntax as defined in ISO/IEC 14496-

3/Amd.1

0x12 ISO/IEC 14496-1 SL-packetized stream or FlexMux stream carried in PES packets

0x13 ISO/IEC 14496-1 SL-packetized stream or FlexMux stream carried in ISO/IEC

14496_sections

0x14 ISO/IEC 13818-6 Synchronized Download Protocol

0x15 Metadata carried in PES packets

0x16 Metadata carried in metadata_sections

0x17 Metadata carried in ISO/IEC 13818-6 Data Carousel

0x18 Metadata carried in ISO/IEC 13818-6 Object Carousel

合集下载

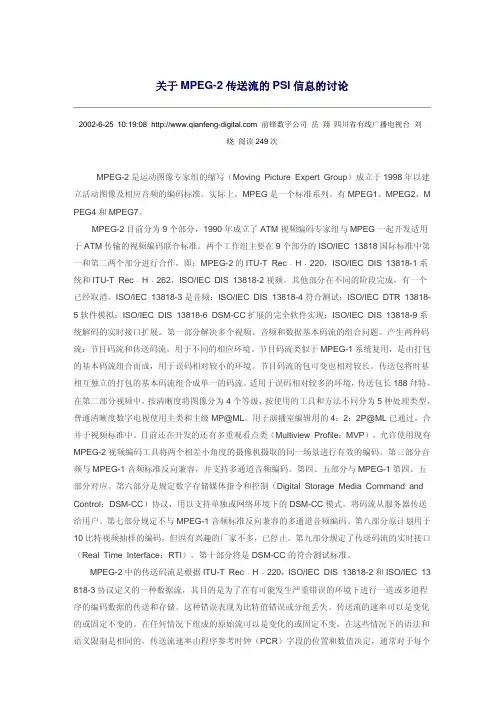

关于MPEG-2传送流的PSI信息的讨论

关于MPEG-2传送流的PSI信息的讨论

关于MPEG-2传送流的PSI信息的讨论

2002-6-25 10:19:08 前锋数字公司 岳 翔 四川省有线广播电视台 刘

晓 阅读249次

MPEG-2是运动图像专家组的缩写（Moving Picture Expert Group）成立于1998年以建

立活动图像及相应音频的编码标准。实际上，MPEG是一个标准系列。有MPEG1、MPEG2、M

PEG4和MPEG7。

MPEG-2目前分为9个部分，1990年成立了ATM视频编码专家组与MPEG一起开发适用

于ATM传输的视频编码联合标准。两个工作组主要在9个部分的ISO/IEC 13818国际标准中第

一和第二两个部分进行合作，即：MPEG-2的ITU-T Rec﹒H﹒220，ISO/IEC DIS 13818-1系

统和ITU-T Rec﹒H﹒262，ISO/IEC DIS 13818-2视频。其他部分在不同的阶段完成，有一个

已经取消。ISO/IEC 13818-3是音频；ISO/IEC DIS 13818-4符合测试；ISO/IEC DTR 13818-

5软件模拟；ISO/IEC DIS 13818-6 DSM-CC扩展的完全软件实现；ISO/IEC DIS 13818-9系

统解码的实时接口扩展。第一部分解决多个视频、音频和数据基本码流的组合问题。产生两种码

流：节目码流和传送码流，用于不同的相应环境。节目码流类似于MPEG-1系统复用，是由打包

的基本码流组合而成，用于误码相对较小的环境。节目码流的包可变也相对较长。传送包将时基

相互独立的打包的基本码流组合成单一的码流。适用于误码相对较多的环境，传送包长188拜特。

在第二部分视频中，按清晰度将图像分为4个等级，按使用的工具和方法不同分为5种处理类型，

普通清晰度数字电视使用主类和主级MP@ML。用于演播室编辑用的4：2：2P@ML已通过，合

SI信息入门

SI信息入门

SI信息入门

数字电视与传统模拟电视节目选择的方式完全不同， 传统电视的每一个频道对应一个节目，只要调到相应的频率， 就可以看到节目。 而在数字电视信号中，一路码流对应多路节目，使用复用技术就可以做到了。一个物理的频道只能给出包含多路节目的一路传输流。要观看其中的某一路节目，还必须从该传输流中提取出该路节目的压缩包，然后再进行解码。 所以怎样从众多的传输流中，选中一路节目播放，就变得很复杂。在mpeg-2的传输流(Transport Stream)中，节目专用信息PSI（Program Specific Information），就是规定不同节目和节目中的不同成分如何复用成一个统一的码流。以PSI为基础可以提供一个码流的构成，从而帮助用户对节目进行选择。DVB中的服务信息SI(Service

Information)则对此进行了进一步的扩展，加入了一些对用户有用的信息，标示节目的类型，服务商，节目的相互关系等。正确的了解mpeg-2的PSI以及DVB的SI的结构，及其在节目组织，选择中的应用，可以正确理解service information在DVB解码中的地位。对于我们做好对数字节目的复用，也能起到帮助作用。

1， MPEG-2 TS中的PSI

PSI信息主要包括以下的表：

PAT（Program Association Table）：节目群丛表，该表的PID是固定的0x0000，它的主要作用是指出该传输流ID，以及该路传输流中所对应的几路节目流的

MAP 表和网络信息表的PID。

PMT（Program Map Table）：节目映射表，该表的PID是由PAT提供给出的。通过该表可以得到一路节目中包含的信息，例如，该路节目由哪些流构成和这些流的类型（视频，音频，数据），指定节目中各流对应的PID，以及该节目的PCR所对应的PID。

NIT（Network Information Table）：网络信息表，该表的PID是由PAT提供给出的。NIT的作用主要是对多路传输流的识别，NIT提供多路传输流，物理网络及网络传输的相关的一些信息，如用于调谐的频率信息以及编码方式。调制方式等参数方面的信息。

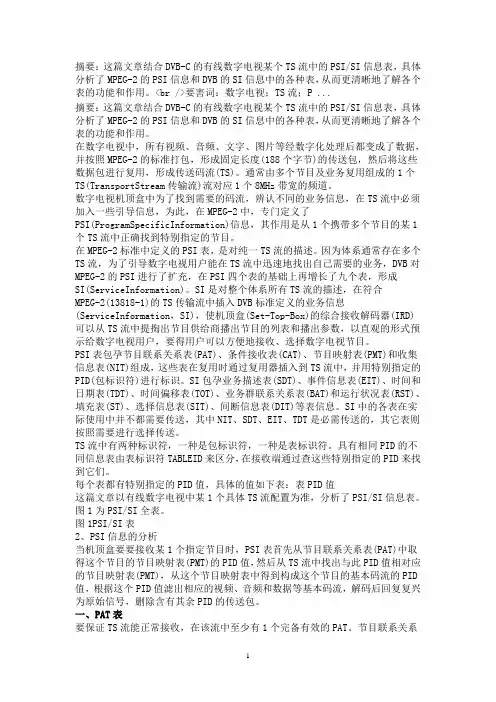

TS_表结构
