ts流解析原理

Transport Stream概念规范中讲述的概念很多，容易让人糊涂，所以先把一些概念理清，弄清楚它们之间的关系，再看后面的就可提高很多的效率。

(1)ES- Elementary Streams (原始流)，对视频、音频信号及其他数据进行编码压缩后的数据流称为原始流。

原始流包括访问单元，比如视频原始流的访问单元就是一副图像的编码数据。

(2) PES- Packetized Elementary Streams (分组的原始流)，原始流形成的分组称为PES分组，是用来传递原始流的一种数据结构(3)节目是节目元素的集合。

节目元素可能是原始流，这些原始流有共同的时间基点，用来做同步显示。

(4)传输流和节目流TS-Transport Stream翻译为“传输流”PS-Program Stream 翻译为“节目流”PS用来传输和保存一道节目的编码数据或其他数据。

PS的组成单位是PES分组。

TS用来传输和保存多道节目的编码数据或其他数据，TS的组成单位是节目。

PS适用于不容易发生错误的环境，以及涉及到软件处理的应用，典型应用如DVD光盘的文件存储TS适用于容易发生错误的环境，典型应用就是数字电视信号的传输。

TS和PS是可以互相转换的，比如从TS中抽取一道节目的内容并产生有效的PS是可能。

(5)传输流分组和PES分组原始流分成很多PES分组，保持串行顺序，一个PES分组只包含一个原始流的编码数据。

PES分组长度很大，最大可为64K字节。

PES分组分为“分组首部(header)”和“有效负载(payload)”。

“有效负载”指跟随在首部字节之后的字节。

首部的前4个字节构成分组的起始码，标识了该分组所属原始流的类型和ID号。

TS分组也就是传输流数据形成的数据包。

每个TS分组长度为188字节，包括“分组首部”和“有效负载，前4个字节是分组首部，包含了这个分组的一些信息。

有些情况下需要更多的信息时，需在后面添加“调整字段(adaption field)”。

1, 一些定义ES：由编码器输出，可以是编码过的视频数据流，音频数据流，或其他编码数据流。

ES流经过PES 打包器之后，被转换成PES包。

PES包由包头和payload组成。

PSI：MPEG-2中定义了PSI（Program Specific Information）信息，其作用是从一个携带多个节目的某一个TS流中正确找到特定的节目。

PSI表：PSI表包括节目关联表（PAT）、条件接收表（CAT）、节目映射表（PMT）和网络信息表（NIT）组成。

SI：在MPEG-2标准中定义的PSI表，是对单一TS流的描述。

由于系统通常存在多个TS流，为了引导数字电视用户能在TS流中快速地找出自己需要的业务，DVB对MPEG-2的PSI进行了扩充，在PSI 四个表的基础上再增加了九个表，形成SI（Service Information）。

SI表：SI表包括业务描述表（SDT）、事件信息表（EIT）、时间和日期表（TDT）、时间偏移表（TOT）、业务群关联表（BAT）和运行状态表（RST）、填充表（ST）、选择信息表（SIT）、间断信息表（DIT）等表信息。

SI中的各表在实际使用中并不都需要传送，其中NIT、SDT、EIT、TDT是必需传送的，其它表则按照需要进行选择传送。

TABLE ID：TS流中有两种标识符，一种是包标识符，一种是表标识符。

具有相同PID的不同信息表由表标识符TABLE ID来区分。

EPG：在实用中，我们将SI所提供的数据通过有序地组织起来，生成类似节目报的形式，它能在电视机上即时浏览，这样将大大方便用户的使用，这就是电子节目指南EPG。

TS包PATCATPMT2、数字电视工作流程当机顶盒要要接收某一个指定节目流程：1. 首先从节目关联表（PAT）中取得这个节目的节目映射表（PMT）的PID值2. 然后从TS流中找出与此PID值相对应的节目映射表（PMT），从这个节目映射表中获得构成这个节目的基本码流的PID值3. 根据这个PID值滤出相应的视频、音频和数据等基本码流4. 解码后复原为原始信号，删除含有其余PID的传送包。

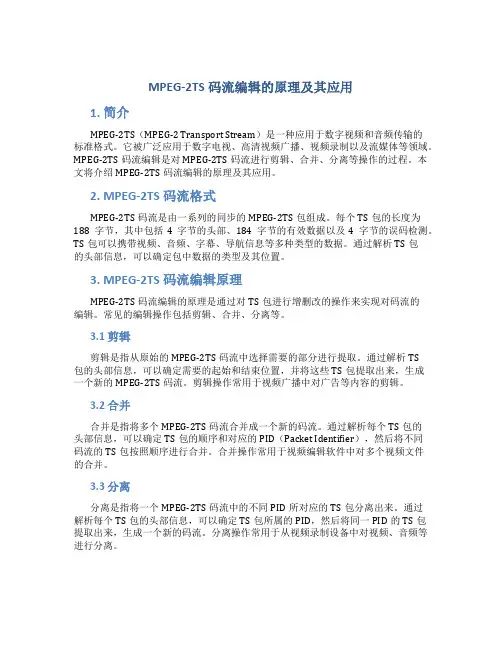

MPEG-2TS码流编辑的原理及其应用1. 简介MPEG-2TS（MPEG-2 Transport Stream）是一种应用于数字视频和音频传输的标准格式。

它被广泛应用于数字电视、高清视频广播、视频录制以及流媒体等领域。

MPEG-2TS码流编辑是对MPEG-2TS码流进行剪辑、合并、分离等操作的过程。

本文将介绍MPEG-2TS码流编辑的原理及其应用。

2. MPEG-2TS码流格式MPEG-2TS码流是由一系列的同步的MPEG-2TS包组成。

每个TS包的长度为188字节，其中包括4字节的头部、184字节的有效数据以及4字节的误码检测。

TS包可以携带视频、音频、字幕、导航信息等多种类型的数据。

通过解析TS包的头部信息，可以确定包中数据的类型及其位置。

3. MPEG-2TS码流编辑原理MPEG-2TS码流编辑的原理是通过对TS包进行增删改的操作来实现对码流的编辑。

常见的编辑操作包括剪辑、合并、分离等。

3.1 剪辑剪辑是指从原始的MPEG-2TS码流中选择需要的部分进行提取。

通过解析TS包的头部信息，可以确定需要的起始和结束位置，并将这些TS包提取出来，生成一个新的MPEG-2TS码流。

剪辑操作常用于视频广播中对广告等内容的剪辑。

3.2 合并合并是指将多个MPEG-2TS码流合并成一个新的码流。

通过解析每个TS包的头部信息，可以确定TS包的顺序和对应的PID（Packet Identifier），然后将不同码流的TS包按照顺序进行合并。

合并操作常用于视频编辑软件中对多个视频文件的合并。

3.3 分离分离是指将一个MPEG-2TS码流中的不同PID所对应的TS包分离出来。

通过解析每个TS包的头部信息，可以确定TS包所属的PID，然后将同一PID的TS包提取出来，生成一个新的码流。

分离操作常用于从视频录制设备中对视频、音频等进行分离。

4. MPEG-2TS码流编辑的应用MPEG-2TS码流编辑在多个领域中得到广泛应用。

有机化学中ms tsMS和TS是有机化学中两种常用的分析技术，它们能够为有机化学研究提供重要的信息和数据。

本文将从MS和TS的基本原理、仪器原理、数据解析等方面进行较为详细的介绍。

1. MS的基本原理MS是一种基于分子碎片质量的分析技术，常用于确定分子的结构和化学组成，并鉴定未知化合物的性质。

MS的基本原理是将化合物分子通过电子轰击、化学反应、热化作用等方式，将其质谱图分解成各个部分，再根据不同的质谱峰进行结构分析。

MS的主要仪器组件包括:采样器、质谱仪、检测器等。

其中，采样器负责将化合物转换成带电粒子，质谱仪负责将带电粒子分离并分析，检测器则完成数据记录等任务。

不同的质谱仪，其精度、准确度等指标都有差异，但它们都具有很高的敏感性、高分辨率、快速响应等优点。

3. MS的数据解析MS的质谱图是一个包含多个峰的谱图，其中每个峰都代表了化合物中的某个化学键在碎片中的质量，因此可以通过质谱图来鉴定化合物的结构、功能团的位置等信息。

除此之外，MS还可以通过分析质谱图的定量比例，计算化合物分子量、分子式等数据。

TS是一种通过分析分子的振动波长和能量来确定其结构和特性的技术。

TS主要依靠红外光谱和拉曼光谱来获得数据，这些数据能够反映分子内部的原子和化学键的振动状态，从而确定分子的结构、化学键的长度、角度等信息。

5. TS的仪器原理TS的主要仪器包括：红外光谱仪、拉曼光谱仪等。

其中，红外光谱仪主要通过检测被化合物吸收的特定波长的红外辐射，在光谱图上反映分子的结构和化学信息。

而拉曼光谱则通过测量分子表面振动带来的光子的强度差异来获得分子的振动、转动等信息。

TS的光谱图一般由一系列峰组成，其中每个峰代表了分子中特定原子和化学键的振动信息，通过分析其振动频率和能量的变化，可以推测出分子内部的结构和组成信息。

此外，通过分析光谱图的强度和形状等特征，还可以计算分子中原子和化学键的长度、约束角度等关键信息。

总之，MS和TS是有机化学中两种重要的分析技术，它们在分子结构分析、鉴定未知化合物等应用方面具有不可替代的作用。

ts流解码过程TS 流解码过程:1. 获取TS中的PAT2. 获取TS中的PMT3. 根据PMT可以知道当前网络中传输的视频（音频）类型（H264），相应的PID，PCR的PID等信息。

4. 设置demux 模块的视频Filter 为相应视频的PID和stream type等。

5. 从视频Demux Filter 后得到的TS数据包中的payload 数据就是one piece of PES，在TS header中有一些关于此payload属于哪个PES的第多少个数据包。

因此软件中应该将此payload中的数据copy到PES的buffer中，用于拼接一个PES包。

6. 拼接好的PES包的包头会有PTS，DTS信息，去掉PES 的header就是ES。

7. 直接将被拔掉PES包头的ES包送给decoder就可以进行解码。

解码出来的数据就是一帧一帧的视频数据，这些数据至少应当与PES中的PTS关联一下，以便进行视音频同步。

8. I，B，B，P 信息是在ES中的。

ES是直接从编码器出来的数据流，可以是编码过的视频数据流，音频数据流，或其他编码数据流的统称。

ES流经过PES 打包器之后，被转换成PES包。

PES包由包头和payload组成.在PES层，主要是在PES包头信息中加入PTS(显示时间标签)和DTS（解码时间标签）用于视频、音频同步。

其实，Mpeg-2用于视音频同步以及系统时钟恢复的时间标签分别在ES，PES和TS这3个层次中。

在ES层，与同步有关的主要是视频缓冲验证VBV（VideoBuffer Verifier），用以防止解码器的缓冲器出现上溢或下溢；在PES层，主要是在PES头信息里出现的显示时间标签PTS （PresentationTime Stamp）和解码时间标签DTS（Decoding Time Stamp）；在TS层中，TS头信息包含了节目时钟参考PCR（Program Clock Reference），用于恢复出与编码端一致的系统时序时钟STC（System Time Clock）。

MPEG-2 TS流处理及其网络传输技术的研究数字化已经成为当今信息社会发展的一个最显著特征和最关键技术，其中数字视频技术已成为目前通信、多媒体、广播电视和计算机等各种产业发展的焦点。

MPEG-2标准的推出使数字视频业务得到了广泛应用，以MPEG-2标准为基础的数字电视不仅集中体现了最新技术成果，也促进了相关领域的发展，加速了广播电视、计算机和通信三网合一的进程。

本文主要研究了MPEG-2系统层的原理、算法和应用。

MPEG-2标准相对于MPEG-1的一个重要扩充是提出了系统层传送流的概念，所以本文重点对MPEG-2传送流(TS)进行了深入的研究。

TS流的复用、再复用、解复用是目前TS流应用的一个难点，本文在研究了MPEG-2传送流(TS)的复用、解复用原理的基础上，分析了TS流复用和解复用的难点，研究了实现的关键技术。

视频在Internet上的传输是图像通信的发展趋势之一，而目前广泛应用的TCP协议是针对实时性不敏感的数据通信而提出的，不适合对时间敏感的视频通信。

UDP+RTP协议简化了传输层的控制规程，把QOS放在高层实现，特别适合视频通信。

本文对网络视频传协议(RTP)进行了讨论，提出了一种改进的RTP协议传输方案，软件模拟了一个在局域网(LAN)中MPEG-2TS over RTP的实现，在此基础上提出了一种基于RTP的MPEG-2TS视频数据组播方案。

TS协议解析范文TS协议（Transport Stream Protocol）是一种用于传输音频、视频和数据的通信协议。

它是MPEG（Moving Picture Experts Group）组织制定的一种传输标准，广泛用于数字广播和数字电视等领域。

TS协议主要通过分组方式将音视频数据进行打包、传输和解析，下面将对TS协议的解析进行详细介绍。

一、TS协议概述TS协议是一种基于分组传输的协议，它将音视频数据进行分组打包，每个分组的大小为188字节。

每个分组都包含了一个称为PacketIdentifier（PID）的标识符，用于标识不同的流。

TS协议可以同时传输多个音视频流和数据流，每个流对应一个唯一的PID。

其中，音频流和视频流采用连续的PID进行标识，数据流则可以采用任意的PID。

TS协议还支持通过PAT（Program Association Table）和PMT（Program Map Table）来描述和管理不同的音视频流。

二、TS协议分组结构TS协议的分组结构非常重要，它决定了数据的组织方式和传输方式。

每个TS分组由4字节的同步字节开始，之后是连续的184字节的有效数据和4字节的错误检测码(CRC32)。

TS分组的有效数据包括了多个TS数据包。

TS数据包由4字节的同步字节和184字节的有效负载组成。

同步字节用于标识分组的开始，有效负载则包含了音视频数据和控制信息。

三、TS协议的传输和解析TS协议的传输过程分为打包、传输和解析三个步骤。

首先，音视频数据被打包成TS分组的形式。

在打包过程中，音频和视频流被分别编码和打包，并通过不同的PID进行标识。

每个分组的PID决定了数据的类型和对应的解析方式。

然后，打包后的TS分组通过传输媒介进行传输。

常用的传输媒介包括卫星、有线和无线网络等。

TS分组通过传输媒介被传输到接收端，并进行解析。

最后，接收端根据TS分组的PID进行解析。

首先，接收端解析PAT 表，获取各个音视频流的PID。
