目 录
1产品功能简介„„„„„„„„„„„„„„„„„„„„„ 1
2产品型号及含义 „„„„„„„„„„„„„„„„„„„ 3
3使用条件 „„„„„„„„„„„„„„„„„„„„„ 3
4技术参数 „„„„„„„„„„„„„„„„„„„„„ 4
5面板图示 „„„„„„„„„„„„„„„„„„„„„ 6
6投切判定 „„„„„„„„„„„„„„„„„„„„„ 8
7基本操作 „„„„„„„„„„„„„„„„„„„„„ 9
7.1初始运行 „„„„„„„„„„„„„„„„„„„„„ 10
7.2自动运行 „„„„„„„„„„„„„„„„„„„„„ 11
7.3参数设置 „„„„„„„„„„„„„„„„„„„„„ 15
7.4手动投切 „„„„„„„„„„„„„„„„„„„„„ 24
7.5其 它 „„„„„„„„„„„„„„„„„„„„„ 25
8超限及警报信息 „„„„„„„„„„„„„„„„„„„ 26
9设备通讯 „„„„„„„„„„„„„„„„„„„„„ 27
10注意事项 „„„„„„„„„„„„„„„„„„„„„ 28
11接线图示 „„„„„„„„„„„„„„„„„„„„„ 29
12外形及开孔尺寸„„„„„„„„„„„„„„„„„„„ 30 JKW-18J无功补偿与配电监测控制器 平顶山市康立电气有限责任公司
1 1产品功能简介
JKW-18J无功补偿与配电监测控制器，是依据JB/T9663—1999标准及城乡电网改造的技术条件而设计开发的一种新型控制器，具有无功补偿、数据采集、通讯、电网参数分析等功能，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制。
本产品具有以下功能：
（1） 数据采集
● 电 压；电 流；功率因数
如对您有帮助，请购买打赏，谢谢您！
目 录
1产品功能简介……………………………………………………… 1
2产品型号及含义 ………………………………………………… 3
3使用条件 ……………………………………………………… 3
4技术参数 ……………………………………………………… 4
5面板图示 ……………………………………………………… 6
6投切判定 ……………………………………………………… 8
7基本操作 ……………………………………………………… 9
7.1初始运行 ……………………………………………………… 10
7.2自动运行 ……………………………………………………… 11
7.3参数设置 ……………………………………………………… 15
7.4手动投切 ……………………………………………………… 24
7.5其 它 ……………………………………………………… 25
8超限及警报信息 ………………………………………………… 26
9设备通讯 ……………………………………………………… 27
10注意事项 ……………………………………………………… 28
11接线图示 ……………………………………………………… 29 如对您有帮助，请购买打赏，谢谢您！
12外形及开孔尺寸………………………………………………… 30
1产品功能简介
JKW-18J无功补偿与配电监测控制器，是依据JB/T9663—1999标准及城乡电网改造的技术条件而设计开发的一种新型控制器，具有无功补偿、数据采集、通讯、电网参数分析等功能，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制。
本产品具有以下功能：
（1） 数据采集
● 电 压；电 流；功率因数

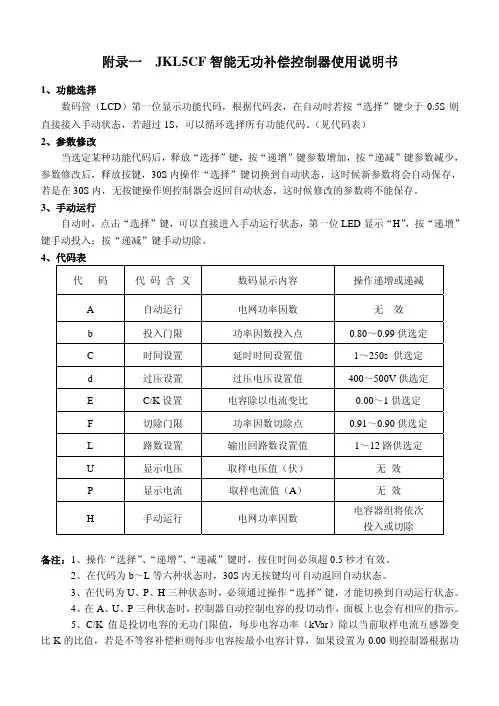

附录一 JKL5CF智能无功补偿控制器使用说明书
1、功能选择 数码管（LCD）第一位显示功能代码，根据代码表，在自动时若按“选择”键少于0.5S则直接接入手动状态，若超过1S，可以循环选择所有功能代码。（见代码表） 2、参数修改 当选定某种功能代码后，释放“选择”键，按“递增”键参数增加，按“递减”键参数减少，参数修改后，释放按键，30S内操作“选择”键切换到自动状态，这时候新参数将会自动保存，若是在30S内，无按键操作则控制器会返回自动状态，这时候修改的参数将不能保存。 3、手动运行 自动时，点击“选择”键，可以直接进入手动运行状态，第一位LED显示“H”，按“递增”键手动投入；按“递减”键手动切除。 4、代码表
代 码 代 码 含 义 数码显示内容 操作递增或递减
A 自动运行 电网功率因数 无 效
b 投入门限 功率因数投入点 0.80～0.99供选定
C 时间设置 延时时间设置值 1～250s 供选定
d 过压设置 过压电压设置值 400～500V供选定
E C/K设置 电容除以电流变比 0.00～1供选定
F 切除门限 功率因数切除点 0.91～0.90供选定
L 路数设置 输出回路数设置值 1～12路供选定
U 显示电压 取样电压值（伏） 无 效
P 显示电流 取样电流值（A） 无 效
H 手动运行 电网功率因数 电容器组将依次 投入或切除 备注：1、操作“选择”、“递增”、“递减”键时，按住时间必须超0.5秒才有效。 2、在代码为b～L等六种状态时，30S内无按键均可自动返回自动状态。 3、在代码为U、P、H三种状态时，必须通过操作“选择”键，才能切换到自动运行状态。 4、在A、U、P三种状态时，控制器自动控制电容的投切动作，面板上也会有相应的指示。 5、C/K值是投切电容的无功门限值，每步电容功率（kVar）除以当前取样电流互感器变比K的比值，若是不等容补偿柜则每步电容按最小电容计算，如果设置为0.00则控制器根据功 1率因数投切，不考虑无功功率的大小。本实验系统中，控制器C/K比值设为0。 5、出厂设置
JKF系列分相无功补偿控制器使用说明书
1、概述
关于本说明书
本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。在使用该产品之前，请认真阅读本说明书，并予以妥善保管。控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性
1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。
3）不要随意打开控制器的外壳，以防触电。
4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件
1）环境温度：-25℃ 至 +65℃
2）海拨高度：不超过2000M
3）大气条件：空气湿度不超过90%
4）环境条件：介质无导电尘埃
2、技术参数
执行标准：电力工业行业标准《 DL / T 597—1996 》
基本参数
工作电压：AC 220V±20％ 50Hz ± 10%
取样电压：AC 三相四线220V±20％ 50Hz ± 10%
取样电流：AC 三相0－5A
输出路数：最多16路
输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）
本机功耗：≤12VA
测量灵敏度：100mA
测量精度：电压：0.5级 电流：0.5级 功率因数：0.5级 有功功率：1.0级
无功功率：1.0级 频率：0.1级
外形尺寸：144144110mm
安装开孔尺寸：138138mm
技术特点
1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）编码投切功能：可实现循环投切和多种编码方式。
3）可实现全三相共补，全分相补偿，三相与分相混合补偿。
3、液晶显示屏及按键面板示意图
