1.概述JKF8智能型低压无功功率自动补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计,其控制物理量为无功功率和功率因数，有二种规格（最大6回路、最大12回路）。
控制器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示电网功率因数等特点，具有全自动模式，“傻瓜”式设计，是目前国内无功补偿控制器性价比最好的产品之一。
型号及其含义：JK F8 □输出回路规格产品设计序号控制物理量—复合型低压无功补偿控制器2.功能特点页脚内容12.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。
2.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。
2.3 自动识别取样信号极性，无极性接错之虑。
2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并显示电压值。
2.5 当电流互感器次级信号小于150ｍA时，封锁电容器的投入，同时自动快速（5秒）逐级切除已投入的电容器组。
2.6 同组电容器切投封锁时间为3分钟。
（电容放电时间）2.7 有循环自检功能，便于电容屏出厂试验用。
3.使用条件3.1环境温度：-10℃~+40℃3.2相对湿度：40℃≤50%，20℃≤90%3.3海拔高度：≤2000m3.4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈的机械振动3.5工作电压：380V±20%页脚内容24.技术参数页脚内容35.安装方式控制器安装方式与电容屏42L系列仪表安装方式相同，外型尺寸120 mm ×120 mm ×130 mm，安装开孔尺寸113 mm×113mm，嵌入深度为130 mm 。
JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。
在使用该产品之前，请认真阅读本说明书，并予以妥善保管。
控制器只有在正确地设置了参数后，才能正确可靠地使用。
安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。
2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。
3）不要随意打开控制器的外壳，以防触电。
4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。
使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144144110mm安装开孔尺寸：138138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）编码投切功能：可实现循环投切和多种编码方式。
3）可实现全三相共补，全分相补偿，三相与分相混合补偿。
3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。
JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。
2 环境温度 - 25℃ ～+ 70℃。
3 空气湿度在40℃ 时不超过 90%。
4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5 安装地点无剧烈振动，无雨雪侵蚀。
6 电压波动范围不大于± 20%。
技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。
安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。
2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。
接线注意1.取样电压 Us 必须按控制器额定电压连接。
2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。
3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。
（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。
（见图4）4.动态型快速补偿，直接控制动态复合开关。
（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。
接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。
![[整理]JKF-8智能无功功率自动补偿柜的补偿原理是什么？变压](https://img.taocdn.com/s1/m/2d307e14482fb4daa58d4ba7.png)

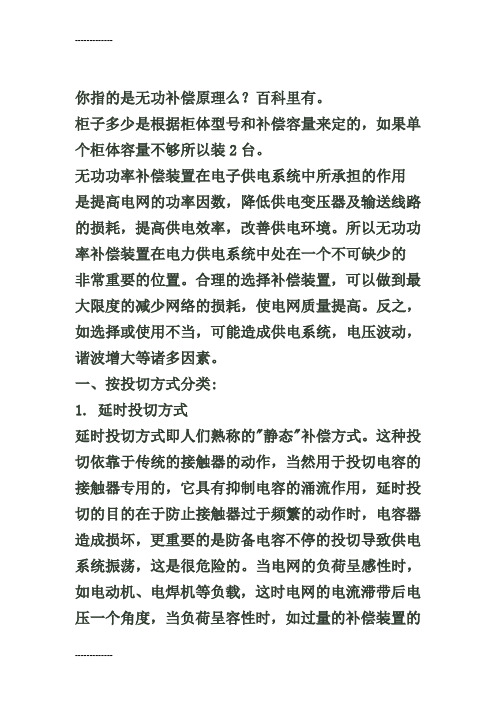

你指的是无功补偿原理么？百科里有。
柜子多少是根据柜体型号和补偿容量来定的，如果单个柜体容量不够所以装2台。
无功功率补偿装置在电子供电系统中所承担的作用是提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。
所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。
合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。
反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。
一、按投切方式分类:1. 延时投切方式延时投切方式即人们熟称的"静态"补偿方式。
这种投切依靠于传统的接触器的动作，当然用于投切电容的接触器专用的，它具有抑制电容的涌流作用，延时投切的目的在于防止接触器过于频繁的动作时，电容器造成损坏，更重要的是防备电容不停的投切导致供电系统振荡，这是很危险的。
当电网的负荷呈感性时，如电动机、电焊机等负载，这时电网的电流滞带后电压一个角度，当负荷呈容性时，如过量的补偿装置的控制器，这是电网的电流超前于电压的一个角度，即功率因数超前或滞后是指电流与电压的相位关系。
通过补偿装置的控制器检测供电系统的物理量，来决定电容器的投切，这个物理量可以是功率因数或无功电流或无功功率。
下面就功率因数型举例说明。
当这个物理量满足要求时，如cosΦ超前且>0.98，滞后且>0.95，在这个范围内，此时控制器没有控制信号发出，这时已投入的电容器组不退出，没投入的电容器组也不投入。
当检测到cosΦ不满足要求时，如cosΦ滞后且<0.95，那么将一组电容器投入，并继续监测cosΦ如还不满足要求，控制器则延时一段时间（延时时间可整定），再投入一组电容器，直到全部投入为止。
当检测到超前信号如cosΦ<0.98,即呈容性载荷时，那么控制器就逐一切除电容器组。
要遵循的原则就是：先投入的那组电容器组在切除时就要先切除。
如果把延时时间整定为300s，而这套补偿装置有十路电容器组，那么全部投入的时间就为30分钟，切除也这样。
深圳华冠-JKF电容补偿控制器说明书深圳华冠-JKF电容补偿控制器说明书一、产品概述1.1 产品介绍深圳华冠-JKF电容补偿控制器是一款用于实现电力系统中电容器补偿控制的设备。
通过精密的电路设计和控制算法，可以自动调节电力系统中的功率因数，提高电网稳定性和供电质量。
1.2 产品特点1.2.1 高精度控制：采用先进的控制算法，实现对电容补偿的精确控制，保证电力系统的稳定运行。
1.2.2 大容量支持：支持多组电容器并联补偿，适应不同规模的电力系统需求。
1.2.3 可靠性设计：具备过载保护、过压保护、短路保护等多重保护机制，保证设备的安全运行。
1.2.4 用户友好界面：配备液晶显示屏和按键操作界面，方便用户进行设备的配置和调试。
1.2.5 远程监控功能：支持远程通信接口，可以通过网络对电容补偿控制器进行远程监控和管理。
二、产品安装2.1 安装准备2.1.1 确定安装位置：根据电力系统的需求和设备的要求，选择合适的安装位置。
2.1.2 确定接线方式：根据电路要求和设备的接线图，确定接线方式。
2.1.3 检查设备完整性：开箱检查设备是否完整，包括主机、外壳、配件等。
2.2 安装步骤2.2.1 固定主机：根据设备的要求，将主机固定在合适的位置上。
2.2.2 连接电源：根据设备的电源要求，连接适配器或电源线。
2.2.3 接线连接：根据接线图，将设备和电力系统进行正确的接线连接。
2.2.4 安装配件：根据需要，安装配件，如外壳、天线等。
三、产品使用3.1 设备开机与检测3.1.1 接通电源：将设备插入电源插座，接通电源。
3.1.2 检查显示屏：检查液晶显示屏是否正常显示相关信息。
3.1.3 检查指示灯：检查设备指示灯的状态，确认设备是否正常工作。
3.2 参数设置与调整3.2.1 进入设置界面：按下设备上的设置按钮，进入参数设置界面。
3.2.2 设置电容补偿参数：根据电力系统的需求，设置电容补偿的参数，如电容器容量、电压等。
JKF系列低压无功补偿控制器说明书JKF系列低压无功补偿控制器说明书第一章：产品概述1.1 产品简介1.2 产品特点1.3 适用范围第二章：产品结构与安装2.1 产品结构2.2 安装步骤2.3 安装要求2.4 接线图示第三章：控制器参数设置3.1 参数设置介绍3.2 基本参数设置3.3 高级参数设置第四章：控制器操作与显示4.1 操作面板介绍4.2 控制器状态显示4.3 操作指南第五章：控制器功能说明5.1 无功补偿原理5.2 控制方式5.3 过载保护功能5.4 过压保护功能5.5 欠压保护功能第六章：控制器维护与故障处理6.1 维护注意事项6.2 故障排除方法6.3 常见问题解答第七章：技术参数7.1 产品规格7.2 输入参数7.3 输出参数7.4 操作环境要求第八章：附件8.1 产品附件清单8.2 附件使用方法第九章：法律名词及注释9.1 法律名词解释9.2 相关法规说明本文档涉及附件：附件1：接线图示附件2：产品规格表附件3：产品附件清单本文所涉及的法律名词及注释：1：低压供电系统：指电压在1000V以下的供电系统。
2：无功补偿：通过调节无功功率来提高电能质量和利用效率的技术手段。
3：过载保护：在电路超载时，自动切断电源，保护设备安全运行的功能。
4：过压保护：在电压超过额定值时，自动切断电源，保护设备安全运行的功能。
5：欠压保护：在电压低于额定值时，自动切断电源，保护设备安全运行的功能。
J K F8说明书(补偿控制器)1.概述JKF8智能型低压无功功率自动补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计,其控制物理量为无功功率和功率因数，有二种规格（最大6回路、最大12回路）。
控制器采用国际上最先进的微处理器进行智能测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示电网功率因数等特点，具有全自动模式，“傻瓜”式设计，是目前国内无功补偿控制器性价比最好的产品之一。
型号及其含义：F8输出回路规格产品设计序号控制物理量—复合型低压无功补偿控制器2.功能特点2.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。
2.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。
2.3 自动识别取样信号极性，无极性接错之虑。
2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并显示电压值。
2.5 当电流互感器次级信号小于150ｍA时，封锁电容器的投入，同时自动快速（5秒）逐级切除已投入的电容器组。
2.6 同组电容器切投封锁时间为3分钟。
（电容放电时间）2.7 有循环自检功能，便于电容屏出厂试验用。
3.使用条件3.1环境温度：-10℃~+40℃3.2相对湿度：40℃≤50%，20℃≤90%3.3海拔高度：≤2000m3.4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈的机械振动 3.5工作电压：380V±20%4.技术参数5.安装方式控制器安装方式与电容屏42L系列仪表安装方式相同，外型尺寸120 mm ×120 mm ×130 mm，安装开孔尺寸113 mm×113mm，嵌入深度为130 mm 。
6.功能介绍6.1 工作原理控制器通电之后显示“CAL”，5秒后进入自动工作状态，如输入电流符合最小要求（大于150ｍA），将显示所测电网功率因数COSΦ。
JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。
2 环境温度 - 25℃ ～+ 70℃。
3 空气湿度在40℃ 时不超过 90%。
4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5 安装地点无剧烈振动，无雨雪侵蚀。
6 电压波动范围不大于± 20%。
技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。
安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。
2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。
接线注意1.取样电压 Us 必须按控制器额定电压连接。
2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。
3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。
（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。
（见图4）4.动态型快速补偿，直接控制动态复合开关。
（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。
接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。
JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。
2 环境温度 - 25℃ ～+ 70℃。
3 空气湿度在40℃ 时不超过 90%。
4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5 安装地点无剧烈振动，无雨雪侵蚀。
6 电压波动范围不大于± 20%。
技术参数???1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V ＜5A ＜Ω220V 7A、380V 5A 4000 V 约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准???2. 控制器整定值及可调范围?稳定工作范围投入门限过电压保护欠电流封锁延时时间 (滞后) ～ (滞后) (滞后) ～ (滞后) 240 V / 415 V 230 ～ 265V / 400 ～460V 6%?????????% ～ 20% 40 ±5S???5 ～ 90S连续可调连续可调连续可调连续可调参数调整在右盖内，手动开关在左盖内。
安装接线?????1.安装????将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。
???2.接线标号接线内容Us Is V 1 ～ 10 电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。
接线注意1.取样电压 Us 必须按控制器额定电压连接。
2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。
3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。
（见图3）取??样电压为 380V 时，Us 必须接非取样电流相的其它两相。
（见图4）4.动态型快速补偿，直接控制动态复合开关。
（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果??COSφ 表指示超前，请交换取样电流两根线。
J K F8说明书(补偿控
制器)
1.概述
JKF8智能型低压无功功率自动补偿控制器（以下简称控制器）是低压配电
系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行
业标准DL/T597-1996设计,其控制物理量为无功功率和功率因数，有二种规格
（最大6回路、最大12回路）。
控制器采用国际上最先进的微处理器进行智能
测量与控制，可与各种型号的低压电容柜、屏配套使用，具有功能完善，抗干
扰能力强，运行稳定可靠，并在有谐波的场合下能正确显示电网功率因数等特
点，具有全自动模式，“傻瓜”式设计，是目前国内无功补偿控制器性价比最好
的产品之一。
型号及其含义：
F8
输出回路规格
产品设计序号
控制物理量—复合型
低压无功补偿控制器
2.功能特点
2.1 采用无功功率、功率因数复合控制，确保低负荷时可靠投入，避免投切振荡。
2.2 实时显示网络状况，包括功率因数、电压、电流、有功功率、无功功率等五种参数。
2.3 自动识别取样信号极性，无极性接错之虑。
2.4 电网电压低于300V或超过设定值时自动快速（5秒）逐级切除已投入的电容器组，并
显示电压值。
2.5 当电流互感器次级信号小于150ｍA时，封锁电容器的投入，同时自动快速（5秒）逐级切除
已投入的电容器组。
2.6 同组电容器切投封锁时间为3分钟。
（电容放电时间）
2.7 有循环自检功能，便于电容屏出厂试验用。
3.使用条件
3.1环境温度：-10℃~+40℃
3.2相对湿度：40℃≤50%，20℃≤90%
3.3海拔高度：≤2000m
3.4环境条件：无有害气体和蒸气，无导电性或爆炸性尘埃，无剧烈的机械振动 3.5工作电压：380V±20%
4.技术参数
5.安装方式
控制器安装方式与电容屏42L系列仪表安装方式相同，外型尺寸120 mm ×120 mm ×130 mm，安装开孔尺寸113 mm×113mm，嵌入深度为130 mm 。
6.功能介绍
6.1 工作原理
控制器通电之后显示“CAL”，5秒后进入自动工作状态，如输入电流符合最小要求（大于150ｍA），将显示所测电网功率因数COSΦ。
在全自动设定模式下控制器将进行“自学过程”，在这初始化过程中，控制器按既定“功率因数值”与现配电系统作比较，并系统地启动电容器，改善功率因数，同时记录所接入电容器组的值，寻找到最小电容器组作为无功投入门限。
不管在全自动设定模式或人工设定模式下，控制器将根据所测电网感性无功量与无功门限Q S比较，如电网的感性无功量大于投入门限时，滞后指示灯开始闪动，经过延时逐渐投入补偿电容器组直至使电网的无功量低于投入门限值，且功率因数不超过目标功率因数而停止投入，当电网的功率因数超过目标功率因数时超前指示灯开始闪动，将自动快速（5秒）逐级切除已投入的电容器组。
6.2 全自动设定模式：本产品出厂可不作任何设定，接线正确即可使用，达到傻瓜功能。
在全自动设定模式下所显示的总电流、无功功率、有功功率的值不是真实值。
（自动状态指示灯开始闪烁，进入全自动模式）
6.3 人工设定模式：适合熟悉无功补偿人员根据系统情况进行设定。
在人工设定模式下，第一次开机使用时必须正确设定电流互感器的变比。
例如：用户的取样电流互感器的变比为1000/5A则其控制器变比应设置为200。
（F-6 SET 200）
6.4无功门限的设定：无功门限Q S的设定对电容器的投切频繁程度（影响电容器寿命）有至关重要的影响。
Qs设定过小，电容器投切频繁（产生振荡）；Qs设定过大，影响补偿效果。
因此Qs的最小设定值不能小于最小电容器组的千乏数。
例如：用户为8回路电容器组，其值为：15、15、30、30、30、30、30、30，QS值应选大于15千乏值，取16千乏为好。
（F-1 SET 16）
6.5循环自检：循环自检是专为开关厂整柜出厂前作接触器投切动作试验用，建议直接用户不用此功能。
在作循环自检前，必须断开所有支路上的熔断器。
7.接线图示
7.1 接线端子“U S1”、“U S2”接取样电压，必须接交流380V。
7.2 接线端子“I S1”、“I S2”接取样电流，必须取自总负载电流互感器，并与“U S1”、
“U S2”不同相。
（A相电流，B、C相电压；B相电流，A、C相电压；C相电
流，A、B相电压）
7.3 接线端子“COM”为控制器1~12组输出的继电器公共端，接线端子“1~12”为输出
控制线，分别控制电容屏各补偿回路的接触器。
7.4 当接触器J的线圈电压为220V时，P点接N相，当接触器J的线圈电压为380V
时，P点接C相（与继电器公共端不共相即可）。
7.5 FU1~3—用户外接自备熔断器，FU1熔芯额定电流为5A，FU2、FU3熔芯额定电
流为1A。
8.参数描述
8.1动态参数描述
8.2 设定参数描述（菜单说明）
9. 按键操作及参数设定
10.安装使用
步骤1 按说明书中“安装方式”及“接线图”所示要求正确安装控制器在电容屏上，将外接线路正确连接。
步骤2 进行按键操作及参数设定
①状态设定转换操作
按键“SET（菜单）”可从自动状态转换到手动状态或从手动状态转换到自动状态。
②设定参数的修改
在手动状态下按“SET（菜单）”键保持3秒可从手动状态转换到设定状态，并循环显示设定代码F—□，按“SET（菜单）”键可显示对应设定值。
选中需要修改的设定代码后，按“＋（调显）”键或按“－（参显）”键可增加或减少设定参数值，修改完毕，按“SET（菜单）”键保持3秒钟可从设定状态退出，进入自动状态。
一旦设定参数修改好以后必须转换到自动状态才能记忆确认，在设定状态下，40秒钟内无按动键则自动转换到自动状态。
③动态参数显示调出
在自动状态下按键“＋（调显）”键可调出动态参数显示代码：I（电流）、U（电压）、Q（无功功率）、P（有功功率），再按“－（参显）”键可调出动态参数对应显示值，按“SET（菜单）”键可返回主显示值：功率因数COSΦ。
④电容器手动投入与切除
在手动状态下按“＋（调显）”键可投入一组电容器组，按“－（参显）”键可切除一组电容器。
⑤循环自检（仅用于补偿屏试验）
在自动状态下按“SET（菜单）”键保持10S使小数点闪动后释放（小数点闪动表示已进入循环自检状态），这时控制器将按所设定的延时时间逐级投入电容器组（接触器），当投到所设定的路数后，控制器又按所设定的延时时间逐级切除已投入的电容器（接触器），直到全部切除，然后再一次逐级投入，依次循环动作。
当需要解除循环自检，只要按一下“SET（菜单）”健，小数点停止闪动，马上终止循环自检。
11.使用注意事项
11.1 通电5S后，如果控制器一直显示“≡1”表示电流互感器取样电流小于150ｍA，需检查采样互感器及其回路是否开路。
如果控制器一直显示“≡0”表示电流互感器取样电流大于6.0A，说明电流互感变比选择过小，应更换取样互感器。
如果控制器一直显示“≡U”表示电压过低或过高，说明输入电压低于300V或高于设定值。
11.2相负荷不一样时电流互感器应安装至负荷最大的相上。
11.3 随着补偿电容器的投入，控制器上的COSΦ指示几乎不变化，出现这种现象为电流取样错误，应取总电流，即：取样电流=负载电流+电容电流。
11.4控制器通电时，如果超前指示灯亮，说明取样电流与取样电压接线方式不符合要求，应严格按照产品说明书“接线图示”接线。
11.5 COSΦ设置值一般不宜设置为－0.98～－0.95，以免过补太多。
11.6 不便判断问题出在控制器还是外接路线时，可换一台控制器，如出现相同的故障现象，请您务必按以上提示检查外接线路。
11.7如果在遭受雷击等异常情况下，控制器出现乱码或死机，请重新开机。
建议用户加强监视，定期检查。
11.8 控制器外型有明显损坏，或接入电网前的检验未通过时，切勿使用，请及时与供应商联系。
11.9 欢迎使用“正泰”无功补偿控制器，如有疑问，请及时与我们联系。
尊敬的顾客：
本产品由专业电工操作，用户应经常对无功补偿设备进行监测，发现问题及时与我们联系，如缺乏无功监管或使用不当
造成的损失均与本公司无关。
无功监测办法：隔三五天抄一次电度表，计算有功电度÷无功电度的比值，只要比值大于2.3倍即可。
变压器的月平均负载率小于30%时，属大马拉小车，无功罚款与控制器和无功补偿装置质量没有必然联系。
