无功补偿控制器说明书

1、应注意的问题本产品在安装、接线及调试时应按照本手册所规定的方式和步骤进行，同时须注意控制器后部的接线图和端子图标号。

当控制器外壳有明显损坏或显示功能故障时，不得继续安装使用，请与产品供货商联系。

控制器的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入，CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

只有专业人士才能按照说明和安全规范对本设备投入使用。

2、产品特点2．1全数字化设计，交流采样，人机界面采用大屏幕LCD中文液晶显示器。

2．2秉承以人为本的设计理念，模块化组装，外观流线设计。

2．3可实时显示A、B、C各相功率因数、电压、电流、有功功率、无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容输出显示及投切状态报警等信息。

2．4设置参数中文提示，数字输入。

2．5电容器控制方案支持三相补偿、分相补偿、综合补偿方案，可通过菜单操作进行设置控制方案。

2．6电容器投切控制程序支持等容/编码（1：2、 1：2：3、 1：2：4：8…）及模糊控制投切方式。

2．7具有手动补偿/自动补偿两种工作方式。

2．8取样物理量为无功功率，具有谐波测量及保护功能。

2．9控制器具有RS-485，MODBUS标准现场总线通讯接口，方便接入智能开关柜系统。

选配定制的工厂配电监测系统管理软件，装入用户计算机系统，与控制器通讯口连接，即可在计算机显示器观察现场实时数据及用户系统的历史负荷曲线和报表，为用户节能降耗提供快捷方便的现场数据。

3、控制器外观正面视图1 产品名称2 LCD液晶显示屏3 手动/自动切换按键4 参数设置按键5 上翻按键6 下翻按键7 公司名称 8 相别按键右面视图1 安装固定夹2 自攻螺丝4 控制输出接线端子背面视图1 接线图标签顶视图1 规格型号标签2 安装固定夹×24、主要技术参数4．1环境条件1.海拔高度：≤2500m2.工作温度：－20℃～＋60℃3.存储温度：－25℃～＋70℃4.周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在，安装地点无剧烈振动、无雨雪侵蚀。

JKF系列分相无功补偿控制器使用说明书1、概述关于本说明书本说明书旨在指导用户进行JKF系列分相无功补偿控制器的安装和操作。

在使用该产品之前，请认真阅读本说明书，并予以妥善保管。

控制器只有在正确地设置了参数后，才能正确可靠地使用。

安全性1）该控制器的安装、维护和操作需由具有相关专业知识和技能的人员进行。

2）确保该控制器的工作电压在AC220V±20%、50HZ±10%范围内。

3）不要随意打开控制器的外壳，以防触电。

4）在断开与控制器连接的电流互感器之前，要确定该互感器已进行了短路或并联了另一个足够小阻抗值的负载。

使用条件1）环境温度：-25℃至+65℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃2、技术参数执行标准：电力工业行业标准《 DL / T 597—1996 》基本参数工作电压：AC 220V±20％50Hz ± 10%取样电压：AC 三相四线220V±20％50Hz ± 10%取样电流：AC 三相0－5A输出路数：最多16路输出电平：直流电压DC12V，共正极（特殊规格可提供继电器输出）本机功耗：≤12V A测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：144144110mm安装开孔尺寸：138138mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。

2）编码投切功能：可实现循环投切和多种编码方式。

3）可实现全三相共补，全分相补偿，三相与分相混合补偿。

3、液晶显示屏及按键面板示意图A. 液晶显示屏1.输出路数2.电气参数3.工作状态4.数字显示5.控制模式B.按键面板6. ESC键，退出当前状态，返回主菜单7. ↑键：显示时，轮显电压、电流等；设置参数时，数字加1位，将数字从0到9设定。

RPCF系列(共补) 智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用说明：本产品为16回路控制器，1、具有J型静态接交流接触器功能，详见第5页2、具有D型动态接复合开关或无触点开关功能，详见第5页3、具有Z型通信功能(需定制)，另附：通信协议附件。

1概述1.1关于使用说明书本说明书详细的介绍安装、调试、工作参数、菜单操作等内容，用户在使用之前必须仔细阅读此说明书。

1.2使用范围适用于三相平衡低压配电系统电容器补偿装置的自动调节，使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电能质量。

2功能特点(1) 以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

(2) 功率因数测量精度高，显示范围宽。

(3) 实时显示总功率因数(PF)与基波功率因数(DPF)。

(4) 实时显示电压畸变率及电流畸变率。

(5) 有12种编码输出方式供用户选择。

(6) 最多16路输出。

(7) 人机界面友好操作方便。

(8) 各种控制参数全数字可调直观使用方便。

(9) 具有自动运行与手动运行两种工作方式。

(10) 具有过电压和欠电压保护功能。

(11) 具有电压谐波超标保护功能。

(12) 具有断电保护功能数据不丢失。

(13) 电流信号输入阻抗低≤0.01Ω。

3使用条件(1) 海拔高度不高于2000米。

(2) 环境温度-25℃~+50℃。

(3) 空气湿度在40℃时不超过50%，20℃时不超过90%。

(4) 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

(5) 安装地点无剧烈震动。

4技术数据额定工作电压：AC 380V或AC 220V额定工作电流：AC 0~5A额定工作频率：45Hz~65Hz显示功率因数：滞后0.001~超前0.001测量无功功率：0~9999kvar测量有功功率：0~9999kW欠压保护值：AC 300V或AC 180V输出触点容量：AC 220V 5A灵敏度：≤100mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：146mm×146mm×82mm开孔尺寸：139mm×139mm安装方式：嵌入式安装倒齿附件固定连接方式：插座接线端子螺丝固定防护等级：外壳IP305按键和指示灯介绍(开孔尺寸为139mm×139mm)图1 按键和指示灯介绍1. 1-16回路电容器投切指示。

BXLC-1200目录一、产品简介11功能特点12.技术参数2二、控制器界面图例4三、功能说明41.[主界面]功能说明42.[实时数据]功能说明43.[参数设置]功能说明54.[谐波分析]功能说明65.[工作状态]功能说明66.[时间设置]功能说明67.[催款功能]功能说明7四、接线说明8五、安装说明9附表1：10附表2：11一、产品简介BXLC-1200微电脑控制器采用多任务操作系统内核，实现了微秒级的快速投切，铁电技术；海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、电量统计、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制16路电容组，直接连接电脑进行联机操作。

主要应用于三相四线制的配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。

该产品是与机械产品的完美结合，有效的延长了机械产品的使用寿命，产品通过了电力工业部无功补偿成套装置质量检测中心的检验。

1功能特点可靠性极高，确保安全●在正常工作时，CPU作为主控计算机，是整个控制电路的核心，实现采样的数据计算，逻辑控制，接收信号并进行控制计算、显示。

●所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作，电路具有极高的抗干扰能力。

●优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，彻底杜绝了“死机”现象，因此本产品没有“复位”键。

●独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。

自动化程度高，操作方便●“傻瓜机”的设计风格，简单、实用的个性。

自动运行时完全不需人为干预，出现问题时自动退出故障设备。

●大屏幕液晶显示器、中文显示、图形界面和菜单操作和设置，还有方便用户使用的快捷键。

SRJK-24B系列低压智能无功补偿控制器控制器说明书苏州工业园区苏容电气有限公司2022年3月引言诚挚的感谢您选用了苏容电气的产品。

请您在安装使用本产品之前详细的阅读本手册，以免造成误操作,这将为您节约宝贵的时间。

由于产品升级、版本更新，本手册所述内容以实物为准。

如有错误、遗漏等不当之处，敬请各位用户谅解。

版权声明本手册版权属于苏州工业园区苏容电气有限公司，任何人未经我公司书面同意复制本手册将承担法律责任。

安全操作警告只有熟悉该机操作手册的专业技术人员才允许安装、运行或检修本机。

本机的安装必须遵照所有有关的安全操作规程，必须通过正确的接线和电线尺寸来保证操作的安全性和运行的可靠性以及测量的准确性。

电源输入、CT二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格遵守用电安全操作规程。

在检修、安装和调换本机时，必须确保断开电源和短接CT二次侧回路。

在带电采集、设置数据时，无论何种情况下都不得接触带电部分。

一、产品概述本产品符合《JB/T9663-2013》和《DL/T597-1996》标准。

是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容屏配套使用。

本产品采用国内外先进技术，具有外形合理美观，功能完善，运行稳定可靠，补偿精度高等优点,同时本控制器拥有先进的四象限分析算法，支持光伏现场的使用。

二、使用条件海拔高度≤2500米环境温度－20℃～+65℃相对湿度40℃时20%～90%大气压力79.5Kpa～106KPa环境条件周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、产品外形及安装尺寸外形尺寸：144mm×144mm开孔尺寸：138mm×138mm厚度：100mm四、技术参数4.1基本参数电源电压AC220V±20%（接入Ua、Un）电源频率50Hz±5%取样电压AC220V±20%（接入Ua、Ub、Uc、Un）取样电流0～5A（接入IA Ia、IB Ib、IC Ic）整机功耗12W控制输出接点24路每路DC12V50mA灵敏度10mA4.2测量精度电压±0.5%电流±0.5%有功功率±1.0%无功功率±1.0%频率±0.1%功率因数±1.0%4.3控制参数参数参数范围默认值注释控制模式本机功率因数本机功率因数控制方式（不建议更改）电压电流采样*IabcUabc～IaUa IabcUbac电压电流采样模式（可更改）电流变比CT0000/5～9999/50600/5与互感器变比一致（可更改）电压变比PT0000/5～9999/9990400/400电压变比（可更改）A项电流极性*IA＜＜＜IaIA＞＞＞IaIA＜＜＜Ia A电流方向（可更改）B项电流极性*IB＜＜＜Ib IB＜＜＜Ib B电流方向（可更改）IB＞＞＞IbC项电流极性*IC＜＜＜IcIC＞＞＞IcIC＜＜＜Ic C电流方向（可更改）电压过压门限0%～999%120%电压过压范围值（可更改）电压欠压门限0%～999%080%电压欠压范围值（可更改）电流起始灵敏度*005mA～999mA 005mA实际电流低于此设置值时，控制器不识别（可更改）电压回差00．0V～99.9V 5V电压欠压、过压的±值（可更改）电压谐波保护000%-999%020%谐波电压门限（可更改）电流谐波保护000%-999%030%谐波电流门限（可更改）谐波过流门限0000A～9999A0200A谐波总含量门限（可更改）投功率因数滞后0.00～超前1.999滞后0.920L功率因数投入门限（可更改）切功率因数滞后0.00～超前1.999滞后0.980L功率因数切除门限（可更改）投入等待延迟0s～99s15s投入等待时间（可更改）切除等待延迟0s～99s15s切除等待时间（可更改）避让涌流等待*000mS～999mS060mS投切间隔（可更改））手动界面退出时间000s～999s 060s手动投入界面退出时间（可更改）循环投切间隔0000s～9999s3600s循环投切间隔（可更改）电容放电时间000s～999s 030s电容器切除后本体的放电时间（可更改）保护持续时间000s～999s 030s保护状态恢复后的持续保护时间（可更改）过温保护0℃～99℃70℃过温保护门限（可更改）温度回差0℃～99℃10℃过温保护的±值（可更改）通讯波特率9600bps-11520bps9600bps通讯波特率（可更改）通讯停止位1-21上位机通讯停止位（可更改）通讯校验位No-OFF NO上位机通讯校验位（可更改）通讯地址000-999001上位机通讯地址（可更改）语言中文（Chinese）-English 中文参数界面中英文切换（可更改）密码设置0000-99990123参数设置密码（可更改）注：带“*”参数设置，如需更改请联系厂家五：基本功能5.1显示采用中文液晶显示屏，可实时监测电网有关参数，显示设置参数，工作状态。

JKW RF系列低压无功补偿控制器符合标准：J B/T 96631、概述：J KWRF系列无功功率自动补偿控制器，以高速高性能的微处理器为核心器件同时取样3相电压3相电流信号，并提供6种分补+共补补偿方案，12种投切编码方案，用户可通过修改控制参数任意选择，控制参数一经修改永久保存，掉电不丢失。

采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感。

适用于交流45Hz-65Hz、0.4KV以下电力系统无功功率补偿的自动控制。

2、功能特点(1)以基波无功功率计算投切电容器容量，可避免多种形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

(2)功率因数测量精度高，显示范围宽。

(3)实时显示基波功率因数(COSφ)。

(4)有12种编码输出方式供用户选择。

(5)最多有6种补偿方案供用户选择。

(6)最多16路输出。

(7)人机界面友好操作方便。

(8)各种控制参数全数字可凋直观使用方便。

(9)具有自动运行与手动运行两种工作方式。

(10)具有过电压和欠电压保护功能。

(11)具有掉电保护功能数据不丢失。

(12)电流信号输入阻抗低≤0.01Ω。

(13)目标功率因数调节范围宽。

(14)具有通讯功能。

(15)具有谐波保护功能。

3、使用条件(1)海拔高度不高于2500米。

(2)环境温度-20℃至+50℃。

(3)空气湿度在40℃时不超过50%，20℃时不超过90%。

(4)周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

(5)安装地点无剧烈震动。

4、技术数据额定工作电压：AC220V±20% 额定工作电流：AC0-5A额定工作频率：45Hz-65Hz 整机消耗功率：10VA欠压保护值：170V 灵敏度：50mA显示：4位红色数码管 防护等级：外壳IP40 外型尺寸：122mm×122mm×99mm开孔尺寸：113mm ×113mm显示功率因数：滞后0.001 -超前0.01静态输出触点容量每路：AC220V7A动态输出容量每路：-12V10mA连接方式：插座接线端子螺丝固定安装方式：嵌入式安装倒齿附件固定5、型号命名T: RS485 通信无:配接触器 静态;F:配复合开关 动态最大回路数:12,16;混补;面板尺寸: 113*113mm;无功功率补偿控制器;162 23 24 25 4 56789 10 11 12 13 14 15 26 27 283 2018 1719 21 227、按键和指示灯1、1-16回路电容器组投切指示。

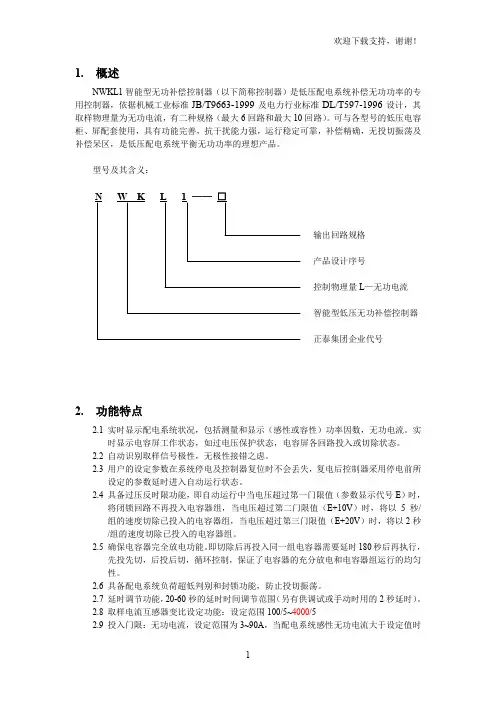

1.概述NWKL1智能型无功补偿控制器（以下简称控制器）是低压配电系统补偿无功功率的专用控制器，依据机械工业标准JB/T9663-1999及电力行业标准DL/T597-1996设计，其取样物理量为无功电流，有二种规格（最大6回路和最大10回路）。

可与各型号的低压电容柜、屏配套使用，具有功能完善，抗干扰能力强，运行稳定可靠，补偿精确，无投切振荡及补偿呆区，是低压配电系统平衡无功功率的理想产品。

型号及其含义：输出回路规格产品设计序号控制物理量L—无功电流智能型低压无功补偿控制器正泰集团企业代号2.功能特点2.1实时显示配电系统状况，包括测量和显示（感性或容性）功率因数，无功电流。

实时显示电容屏工作状态，如过电压保护状态，电容屏各回路投入或切除状态。

2.2自动识别取样信号极性，无极性接错之虑。

2.3用户的设定参数在系统停电及控制器复位时不会丢失，复电后控制器采用停电前所设定的参数延时进入自动运行状态。

2.4具备过压反时限功能，即自动运行中当电压超过第一门限值（参数显示代号E）时，将闭锁回路不再投入电容器组，当电压超过第二门限值（E+10V）时，将以5秒/组的速度切除已投入的电容器组，当电压超过第三门限值（E+20V）时，将以2秒/组的速度切除已投入的电容器组。

2.5确保电容器完全放电功能。

即切除后再投入同一组电容器需要延时180秒后再执行，先投先切，后投后切，循环控制，保证了电容器的充分放电和电容器组运行的均匀性。

2.6具备配电系统负荷超低判别和封锁功能，防止投切振荡。

2.7延时调节功能，20-60秒的延时时间调节范围（另有供调试或手动时用的2秒延时）。

2.8取样电流互感器变比设定功能：设定范围100/5~4000/52.9投入门限：无功电流，设定范围为3~90A，当配电系统感性无功电流大于设定值时控制器自动投入一组电容器。

切除门限：功率因数，设定范围为0.98~1.00，当配电系统功率因数超前于设定值则控制器自动切除一组电容器。

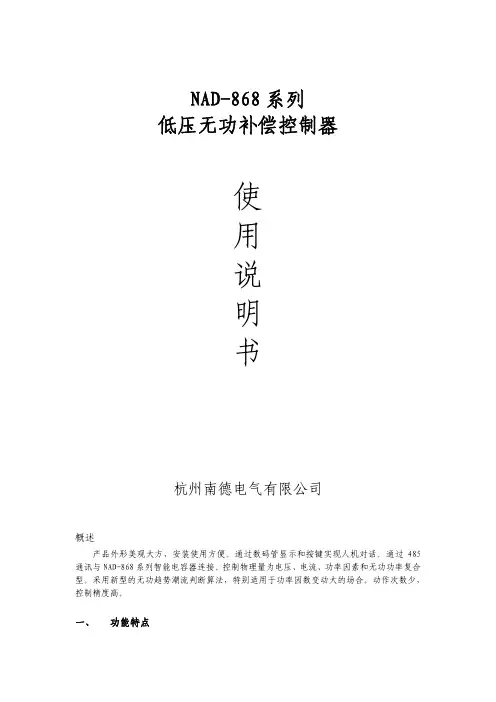

NAD-868系列低压无功补偿控制器使用说明书杭州南德电气有限公司概述产品外形美观大方，安装使用方便。

通过数码管显示和按键实现人机对话。

通过485通讯与NAD-868系列智能电容器连接。

控制物理量为电压、电流、功率因素和无功功率复合型。

采用新型的无功趋势潮流判断算法，特别适用于功率因数变动大的场合。

动作次数少，控制精度高。

一、功能特点1）动态显示配电的各个参数值，参数设置简单快捷，设置的参数断电不丢失。

2）自动检测智能电容器数量及容量等信息，并按电网无功参数控制智能电容器投切。

3）具有过压、欠压、欠流、过温、电压电流谐波保护，当电网参数超过各设定限制时，控制器快速切除已投入的电容器，并闭锁输出，保护电容器安全运行，延长其使用寿命。

4）采用电压、电流，功率因数，无功等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振荡。

5）在动作延时时间内多点采样上述判据值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向（投或是切）。

6）具有手动/自动切换功能。

置自动时，根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除；置手动时，能手动操作电容器的投入或切除，便于出厂调试及快速投切电容。

7）投切原则：相同容量的电容器按投切次数动作，动作次数最少的先动作，不同容量的电容器按无功缺额动作.二、产品型号NAD -868C 口口显示方式:E-数码管，Y-液晶补偿方式：S：共补H：混补产品系列号企业代号二、使用环境相对湿度：20%~90%；环境温度：-25~70℃；海拔高度：≤2000m；无易燃的介质存在，无导电尘埃及腐蚀性气体存在。

三、技术参数1）测量精度：电 压：≤±0.5％（在80%～120%额定电压范围内）；电 流：≤±1.0％（在50%~100%额定电流范围内）；功率因数：≤±1.5％无功功率：≤±2％温 度：≤1℃2）输出方式：通讯式控制输出，控制本公司智能电容器。

RPCF3系列(混补) 智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用说明：本产品为16回路控制器，1、具有J型静态接交流接触器功能，详见第6页2、具有D型动态接复合开关或无触点开关功能，详见第6页3、具有Z型通信功能(需定制)，另附：通信协议附件。

1概述RPCF3无功功率自动补偿控制器，以高速高性能的微处理器为核心器件同时取样3相电压3相电流信号，并提供6种分补+共补补偿方案，12种投切编码方案，用户可通过修改控制参数任意选择，控制参数一经修改永久保存，掉电不丢失。

采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波干扰不敏感。

适用于交流45Hz-65Hz、0.4KV以下电力无功功率补偿系统的自动控制。

2功能特点(1)以基波无功功率计算投切电容容量，可避免任何形式的投切震荡，并在有谐波的场合下能正确显示电网功率因数。

(2)功率因数测量精度高，显示范围宽。

(3)实时显示与基波功率因数(COSφ)。

(4)有12种编码输出方式供用户选择。

(5)最多有6种补偿方案提供用户选择。

(6)最多16路输出。

(7)人机界面友好操作方便。

(8)各种控制参数全数字可调直观使用方便。

(9)具有自动运行与手动运行两种工作方式。

(10)具有过电压和欠电压保护功能。

(11)具有掉电保护功能，数据不丢失。

(12)电流信号输入阻抗低≤0.01Ω。

(13)目标功率因数调节范围宽。

3使用条件(1)海拔高度不高于2000米。

(2)环境温度-25℃~+50℃。

(3)空气湿度在40℃时不超过50%，20℃时不超过90%。

(4)周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

(5)安装地点无剧烈震动。

4技术数据额定工作电压：AC 220V额定工作电流：AC 0~5A额定工作频率：45Hz~65Hz显示功率因数：滞后0.001~超前0.001欠压保护值：170V静态输出触点容量每路：AC 220V 5A灵敏度：≤100mA动态输出容量每路：-12V/10mA整机消耗功率：10VA显示：4位红色数码管外型尺寸：146mm×146mm×82mm开孔尺寸：139mm×139mm安装方式：嵌入式安装倒齿附件固定连接方式：插座接线端子螺丝固定防护等级：外壳IP305型号命名图1 型号命名6控制面板图图2 (开孔尺寸139mm×139mm)控制面板功能图7按键和指示灯介绍1、1-16回路电容器组投切指示2、电力参数、控制参数显示3、相位指示灯在自动运行状态下：-A指示灯亮表示数码显示器显示的是A相的电力参数。

环宇无功补偿控制器说明书
摘要：
1.无功补偿控制器概述
2.无功补偿控制器的工作原理
3.无功补偿控制器的应用
4.无功补偿控制器的操作与维护
5.结论
正文：
一、无功补偿控制器概述
环宇无功补偿控制器是一种用于控制和调节电力系统中的无功功率的设备。

它能够自动检测电网中的无功功率，并根据负荷的变化自动调整电容器的容量，以保持电网的稳定性和经济性。

该控制器具有操作简单、维护方便、可靠性高等特点，广泛应用于工业、民用建筑等领域。

二、无功补偿控制器的工作原理
无功补偿控制器主要由检测模块、控制模块和执行模块组成。

检测模块用于实时检测电网中的无功功率和电压，将检测到的数据传输给控制模块。

控制模块根据检测到的数据，计算出所需的无功功率补偿量，并将补偿量转换为电容器的容量调整信号，传递给执行模块。

执行模块根据控制模块发出的信号，调整电容器的容量，从而实现对无功功率的控制。

三、无功补偿控制器的应用
无功补偿控制器广泛应用于各种电力系统中，尤其适用于大功率电动机、
变压器等负载设备的无功补偿。

通过使用无功补偿控制器，可以提高电力系统的功率因数，减少线损，提高电能利用率，降低企业运行成本。

四、无功补偿控制器的操作与维护
无功补偿控制器的操作简单，通过控制面板上的按钮和显示器，可以实现对电容器容量的实时调整。

在使用过程中，应注意定期检查电容器和控制器的工作状态，保持设备的清洁和通风，以确保设备的正常运行。

五、结论
环宇无功补偿控制器是一种先进的无功功率补偿设备，具有操作简单、维护方便、可靠性高等优点，适用于各种电力系统。

JKF2C/JKF6C智能无功功率自动补偿控制器使用说明书符合标准：JB/T 9663安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述JKF2C/JKF6C智能无功功率自动补偿控制器主要用于低压三相电网中的分相无功功率补偿，它可以减少线损，提高变压器的利用效率，减小三相无功的不平衡，稳定用户的端电压，提高供电质量。

同时具备全共补、全分补、共分混合3种补偿模式。

全中文操作菜单，大屏幕液晶显示。

自动生成多种报警事件，可将任意报警事件通过节点或声音实现提醒用户的功能。

高质量的同名端与相位自动识别功能，可为用户节约大量的售后服务成本。

各型号控制器都带温度调节控制功能，可免去电容柜温度控制调节器一台。

直流电压输出型控制器具有防控制信号短路功能，一旦用户将控制线与控制公共端直接连接，当输出回路有效时，控制器将立即报警，同时禁止所有控制信号的输出直到重新开机为止。

本控制器还具有谐波检测及保护功能。

所有控制参数都受密码保护，可防止非专业人员修改控制参数导致的异常。

本控制器提供RS485硬件标准和MODBUS-RTU报文协议标准的通讯功能，同时具备AB通讯线极性自动识别，可实现远程投切、状态监控、参数修改等功能。

应用通过通讯命令驱动投切开关的扩展模块，可大大的简化电容柜的布线。

2产品特点2.1界面液晶显示，美观大方，内容丰富。

2.2具有超多回路输出，最多24组回路(可设定)。

2.3多种补偿方式：全共补、全分补、混合补偿(共补+分补)。

2.4具有相位自动识别功能，方便用户傻瓜接线。

2.5具有电流同名端识别功能，方便用户接线转换。

2.6具有输出编码任意编码，兼容各种容量配置。

2.7具有四种运行输出模式(循环投切、编码投切、先投后切、寻优投切)。

2.8具有温控节点，可方便调节补偿柜环境温度。

2.9具有告警节点，可方便用户温度控制、远程监控、故障保护等。

2.10抗干扰能力强，具有电压畸变保护功能。

2.11自带蜂鸣器告警功能，告警事件可选，方便用户现场使用发现异常。

JKGF 系列无功功率自动补偿控制器使用说明书使用条件1 海拔高度不超过 2500 米，(特殊要求协商定货)。

2 环境温度 - 25℃ ～+ 70℃。

3 空气湿度在40℃ 时不超过 90%。

4 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5 安装地点无剧烈振动，无雨雪侵蚀。

6 电压波动范围不大于± 20%。

技术参数1. 基本参数额定工作电压电流取样输入阻抗输出触点容量介电强度净重采用循环投切方式50HZ50HZ交流交流220V 或 380V＜5A＜Ω220V 7A、380V 5A4000 V约 1.0 Kg符合 JB / T 9663 - 1999, DL/ T 597 - 1996 标准2. 控制器整定值及可调范围稳定工作范围投入门限 (滞后) ～(滞后)(滞后) ～ (滞后)240 V / 415 V230 ～ 265V / 400 ～ 460V6%% ～ 20%连续可调连续可调连续可调过电压保护欠电流封锁延时时间40 ± 5S5 ～ 90S连续可调参数调整在右盖内，手动开关在左盖内。

安装接线1.安装将固定附件的挂钩插入侧面孔内，旋附件上螺钉即将控制器固定在屏上。

2.接线标号接线内容UsIsV1 ～ 10电压取样电流取样交流接触器电源总线输出控制线，四路接 1 ～ 4，十路接 1 ～ 10。

接线注意1.取样电压 Us 必须按控制器额定电压连接。

2.取样电流 Is 必须取总负荷电流线，不得取自电容屏。

3.取样电压 Us 为 220V 时，Us 必须与取样电流 Is 同相。

（见图3）取样电压为 380V 时，Us 必须接非取样电流相的其它两相。

（见图4）4.动态型快速补偿，直接控制动态复合开关。

（见图5）5.上电网运行，功能开关应拨到“运行”档，在“欠流”灯不亮时，如果COSφ 表指示超前，请交换取样电流两根线。

接线图图 3 取样电压 220V图 4 取样电压 380V图 5 动态型试验与调整1 . 功能开关拨在“试验”档时，只有电压信号，就能自动作快速循环投切动作，可方便地检查外接线路。

您的位置：首页>> 产品展示>> 详细介绍产品编号：71014133516产品名称：xyJKFG智能无功补偿控制器规格：台产品备注：xyJKG智能无功补偿控制器产品类别：低压产品产品说明xyJKFG智能无功补偿控制器使用说明书成都星宇节能技术股份有限公司非常感谢您选择了我们的产品! 使用之前请仔细阅读并妥善保管本说明书目录一简述1二技术指标1三型号说明2四面板功能及显示说明2五操作说明3六接线说明7七调试说明9八安装说明9九产品目录10注意事项10一简述xyJK系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。

当控制物理量为无功功率(Q)时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统稳定、无振荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投一组电容器不发生过补，也还会再投入一组电容器。

当线路无电流互感器时，控制物理量转为电压(U)，此时能根据当地的电压高低自动调节电压。

二技术指标2．1 产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663－1999 低压无功功率自动补偿控制器2．2 环境条件Ø环境温度：工作时-25℃～70℃；极限、运输、储存时-40℃～80℃Ø相对湿度：40℃时20%～90%；50℃时90%Ø大气压力：79.5 kPa～106.0kPa（海拔2500m及以下）2．3 电源工作电压：220V±20%；频率50Hz±5%；正弦波形总畸变率≤5%2．4 电压输入模拟量：380V（三相均衡补偿）2．5 测量精度Ø电压模拟量（80%～120%额定值）：0.5级Ø电流模拟量（20%～100%额定值）：0.5级Ø相位角ф在-30°～+60°时，功率：2级；功率因数：1.5级2．6 补偿方式及投切方式Ø补偿方式：共补型（三相均衡补偿）Ø投切方式：循环投切2．7 浏览实时运行参数Ø共补型：电压Uac (V)；电流Ib (A)；功率P (10kW)；Q (kvar)；功率因数PF2．8 控制对象及控制门限设定范围Ø控制对象为无功功率时，控制门限设定范围：投入门限1 ~ 999kvar切除门限：1 ~ 999kvarØ控制对象为电压时，控制门限设定范围：共补型：电压投入320 V ~400V、切除门限380 V ~456VØ过压保护值共补型：380 V～460V；Ø欠压保护值共补型：240 V～380V；Ø动作延时时间1 s～150sØ电流变比1(5：5) ～999（4995：5）Ø电容容量：0～99kvar；当容量为0时，表示此路未接电容Ø动作误差：＜±20%；动作回差：6 V～12VØ控制器灵敏度：K≤0.1AØ过电压保护分断总时限不大于60s；切投动作时间间隔不小于120s2．9 输出触点容量12V或～220V。

GZ2200S-16引 言诚挚的感谢您选用了北京国自的产品。

请您在安装使用本产品之前详细的阅读本手册，以免造成误操作。

这将为您节约宝贵的时间。

由于产品升级、版本更新，本手册所述内容可能无法完全涵盖。

如有错误、遗漏等不当之处，敬请各位用户谅解。

目 录一、 产品概述 (4)二、 使用条件 (4)三、 型号说明 (4)四、 产品外形及安装尺寸 (5)五、 基本功能 (5)（一） 显示功能 (5)（二） 设置功能 (6)（三） 无功补偿功能 (6)（四） 保护功能 (6)（五） 超限及故障警示功能 (6)六、 技术参数 (7)1． 基本参数 (7)2． 控制参数 (7)3． 测量精度 (7)4． 其他 (8)七、 安装调试 (8)1． 安全提示 (8)2． 安装与接线 (8)3． 调试说明 (10)八、 开箱检查 (17)九、 简单故障排除： (17)一、产品概述本产品符合《JB/T9663-1999》和《DL/T597-1996》标准。

其人机界面采用大屏幕LCD 中文液晶显示器，并集先进的单片机技术为核心。

其安装操作方便，适用于交流0.4KV、50Hz 低压配电系统无功补偿控制。

该控制器具有实时监测电网各项参数、谐波保护、无功补偿及保护警示等功能。

二、使用条件海拔高度：≤2500米环境温度：－20℃~+70℃相对温度：40℃时20%-90%大气压力：79.5Kpa～106KPa环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃，安装地不易剧烈振动，无雨雪侵蚀。

三、型号说明输出路数：12路控制输出 / 16路控制输出（标配通讯）。

产品性能升级，包括可选增加堆栈投切、单组放电保护、白色液晶、输出路数可扩展等；其中GZ2300S-16投切速度升级为20ms。

0：直流12v输出（共正极）; 1：继电器输出；0：无附加功能；1：增加温度测量及保护功能；2：带通讯口。

0：数显、等容、共补；2：汉显、等容或模糊投切、共补、通讯可选；3：汉显、等容或模糊投切、共补、分补、综合补偿、通讯可选。

一简述xyJK系列智能无功补偿控制器是将人工智能成功运用于低压配电设备控制系统中，由于是无功型的控制器，其控制功能的完备，使补偿效果达到了最佳的状态。

当控制物理量为无功功率（Q）时能兼顾功率因数，较完善的解决了功率因数型控制器的缺陷，在运行中既能保证线路系统温度、无震荡现象出现，又能兼顾补偿效果，将补偿装置的效果发挥得淋漓尽致；当线路在重负荷时，如果cosφ已达到0.99（滞后），只要再投入一组电容器不发生过补，也还回再投入一组电容。

当线路无电流互感器时，控制物理量转为电压（U），此时根据当地的电压高低自动调节电压。

二技术指标2.1 产品引用标准GB/T15576-1995 低压无功功率静态补偿装置总技术条件DL/T597-1996 低压无功补偿控制器订货技术条件JB/T9663-1999 低压无功功率自动补偿控制器2.2环境条件环境温度：工作时-25℃~70℃；极限、运输、储存时-40℃~80℃相对湿度：40℃时20％~90％；50℃时90％大气压力：79.5kPa~106.0kPa（海拔2500m及以下）2.3电源工作电压：220V±20％；频率：50Hz±5％：正弦波形总畸变率《5％2.4电压输入模拟量：220V（混合补偿）或380V（三相均衡补偿）2.5测量精度电压模拟量（80％~120％额定值）：0.5级电流模拟量（20％~100％额定值）：0.5级相位角φ在-30℃~+60℃时，功率：2级；功率因数：1.5级2.6补偿方式及透切方式补偿方式：共补型（三相均衡补偿）混合补偿（三相分相补偿与三相均衡补偿相结合）透切方式：循环投切2.7浏览实时运行参数共补型：电压Uac（V）；电流Ib（A）；功率P（10kW）；Q（kvar）；功率因数PF混合补偿：三相电压Ua、Ub、Uc（V）；三相电流Ia、Ib、Ic（A）；三相功率Qa、Qb、Qc（kvar）；总的有功P（10kW）；功率因数PF2.8控制对象及控制门限设定范围控制对象为无功功率时，控制门限设定范围：投入门限：1~999 kvar切除门限：1~999 kvar控制对象为电压时，控制门限设定范围：共补型：电压投入320V~400V、切除门限：380V~465V混合补偿型：电压投入180V~230V、切除门限：220V~264V过压保护值共补型：380V~460V；混合补偿型：220V~264V欠压保护值共补型：240V~380V；混合补偿型：140V~220V动作延时时间1s~150s电流变比1（5：5）~999（4995：5）电容容量：0~999kvar；当容量为零时，表示此路未接电容动作误差：〈±20％；动作回差：6V~12V控制器灵敏度：K≤0.1A过电压保护分断总时限不大于60s，切投动作时间间隔不小于120s2.9输出触点容量12V或~220V。

V1.1做有灵魂的产品·做负责任的企业·做受尊敬的中宝人做有灵魂的产品 · 做负责任的企业 · 做受尊敬的中宝人一、 介绍ZBWKG-2000系列高压无功补偿控制器是为满足高压线路无功补偿需要而精心开发设计的，采用高性能的单片微处理器，全数字化设计，软、硬件模块化处理，电磁兼容设计抗干扰能力强，运行可靠，操作简单。

通过控制器有效、合理地控制并联电容器组的投切，达到提高功率因数、降低线损、改善电压质量的目的。

可广泛应用于高压架空线路或变电站无功补偿控制。

该控制器具有多种控制方式，在不同的场合具有广泛的适应性。

二、 技术参数1. 使用环境海拔高度：79.5KPa~106 KPa （海拔≤2500米）环境温度：-300C~ +750C相对湿度：空气湿度在200C 时≤90%，在温度较低时，允许有较高的相对湿度环境条件：周围介质无爆炸危险，无足以损坏绝缘及腐蚀金属的气体，无导电尘埃2．基本参数电源电压：AC220V ±20% 50Hz ±5%取样电压：AC100V 或AC220V取样电流：0~5A本机功耗：≤12W3．控制参数投入门限系数：0.5~1.2C 、步长0.1、出厂预置1.00切除门限系数：0.9～1.00（COS ）投切延时： 1min ～999min谐波越限（可选）：HV ：5.0%～30%过压保护：系统设置10.0KV ～15.0V 、出厂预置11.0KV欠压保护：系统设置5.0KV ～10.0V 、出厂预置8.0KV输出接点：继电器输出,容量220V ,5A 。

输出方式：脉冲输出、或长期接通可选。

4．测量精度电压：±0.5% 电流：±0.5%功率因数：±2.0%无功功率：±2.0% 有功功率：±2.0%5. 通讯（可选）物理接口：RS232或RS485通讯规约： MODBUS 或CDT101波特率：1200bps、2400bps、4800bps、9600bps6．安全性能绝缘电阻：正常条件下不小于10MΩ，湿度条件下（温度45℃相对湿度90%）不低于1MΩ绝缘强度：AC2500V/50HZ , 1min.7.电磁兼容性静电放电抗干扰试验：执行标准GB/T 13926.2-98, 严酷3级射频电磁场辐射抗扰度试验：执行标准GB/T 13926.3-98, 严酷3级电快速瞬变脉冲群抗扰度试验：执行标准GB/T 13926.4-98, 严酷4级浪涌抗扰度试验：执行标准GB/T 13926.5-98, 严酷3级三、功能特点1. 主要功能1)控制器具有电压时间，电压无功，纯电压控制等多种运行方式供选择，可提供给客户方便灵活的方案，具有更强的现场适应能力。

控制器接线说明：K、L端子接电流互感器，一般情况下，电流互感器取A相电流，K为进线端，L为出线端。

Um1、Um2为电压接线端子，一般情况下取B、C相电压。

A接线端取相电压，1-14接线端为接触器线圈接点。

T1、T2是常开触点，该接点是无源接点，一般用来控制冷却风扇，在温度达到控制器的设定温度时导通，不常用。

M、MS是报警接点，继电器无源接点，不常用。

INFO: 信息：电容器数据AUTO: 自动：自动模式MANUAL: 手动：手动模式SETUP ALARM:报警：报警闪烁NT: NT:目标功率因数EXPORT:1-14：1-14：输出回路数操作：PFR-AX 控制器的操作可以通过以下四个键来实现在主菜单中你可以通过▼▲键来选择不同的主菜单菜单以及菜单内容的选择可以通过按右键实现，按左键可以返回的上一级菜单参数设置的进入在光标闪烁的时候可以通过▼▲键进行数值设置通过左右键移动光标当光标在右边位置的时候可以通过键来保存设置当光标在左边位置的时候可以通过左键来取消设置运行：在该控制器通电后，准备工作开始进行，通过右键可以结束准备工作进程，然后控制器开始自动巡检，控制器投切所有输出路数，并进行检定，通过该程序所有输出回路被使用，并对电压电流连接路径的进行校验，在自检后，控制器从无功功率开始时刻对电容器的容量和大小进行识别和检测当准备工作完成或者被强行结束之后，控制器将在没有自检的情况下开始工作。

没有使用的输出回路以及不带F-off 标志的回路将被认为是缺省状态。

SETUP 参数设置参数设置：送电后的初始界面，用▼▲将显示屏右边的菜单调至SETUP,然后按一下右键进入100的菜单，再按一下右键进入100的子菜单，用▼▲可以查找需要修改的参数，如上图，选中需要修改的参数时，按右键进入修改模式，可以用▼▲按键修改闪烁的数值，用右键可以切换数值的位数，修改完成后按右键保存，按左键退出该菜单。

100菜单中的子菜单如下：Un 线电压基准值（电网电压默认值400,没有特殊情况，请不要修改）CT 电流互感器变比（如互感器是2000／5，就设400）PT 电压互感器变比（默认值为1，不需要修改）Ai 自检状态PFC 功率因数控制(运行状态/停止状态，默认为on )CP1 目标功率因数（设置完成后需要注意CP1的后面应该显示i，如果显示c则需要更改）ST 投切延时（根据现场需要设置）如果设置完以后控制器不能正常工作，或者显示的功率因数不对，则需要设置200~600中的一些参数。

NWK-G 系列智能型无功补偿控制器使用说明书一、简介NWK-G 系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。

NWK1-G 型（开孔尺寸为本113×113mm ）,NWK2-G 型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。

本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。

依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。

二、功能特点1、采用国外先进芯片，增加了断电记忆功能。

即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。

2、LED 数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。

3、通过面板三个功能键能完成数字显示COS φ设定值，延时设定值，过压设定值的设定。

简明的人机对话，使操作极为方便。

4、当电网电压超过本机过压设定值时，COS φ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。

5、判别取样电流极性（自动识别极性），并自动转换。

给安装调试使用带来极大方便。

6、当取样讯号线开路或无输入取样电流信号时，本机数字COS φ自动显示 。

7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。

8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。

9、有超前、滞后、过压、欠流LED 指示灯指示。

LED 提示编程输入。
