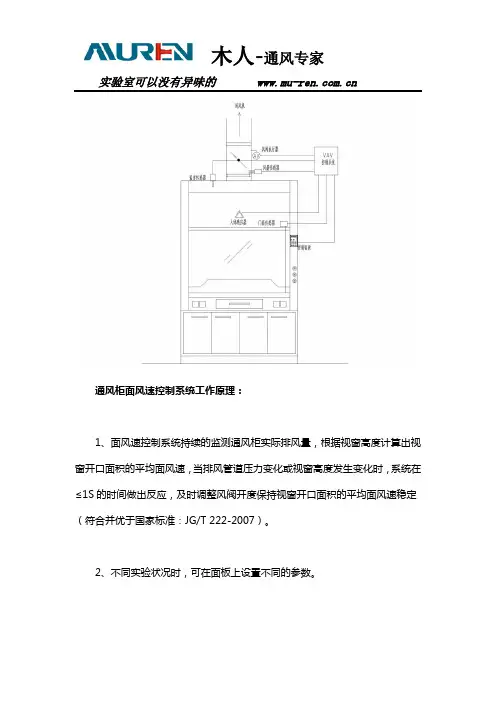

通风柜面风速控制系统工作原理：

1、面风速控制系统持续的监测通风柜实际排风量，根据视窗高度计算出视窗开口面积的平均面风速，当排风管道压力变化或视窗高度发生变化时，系统在≤1S的时间做出反应，及时调整风阀开度保持视窗开口面积的平均面风速稳定（符合并优于国家标准：JG/T 222-2007）。

2、不同实验状况时，可在面板上设置不同的参数。

木人-通风专家

实验室可以没有异味的

3、系统装有人体感应器，当通风柜前有操作人员工作时面风速控制在某一设定值（0.5m/s），当通风柜前无人操作时，系统自动转换到另一设定值（如0.3m/s），延时后自动将视窗下降到最低位置，最大限度的节省运行费用。（自适应控制）

4、当通风柜门关闭后，风量阀要维持通风柜的最小排风量，1500MM通风柜为300CMH。

5、通风柜门位过高时声光报警。

6、通风柜内温度超过设定值时声光报警。

7、由于故障面使风速过高或过低时声光报警。

8、当出现异常情况时，开启紧急排放模式控制，系统将排风阀开到最大，以最大风量排风，不受面风速值的控制。

9、通风柜配有视窗自动升降功能，当通风柜前有人时，视窗自动升到设定安全高度，可设定安全高度锁定功能，此功能生效时，当视窗被人为升高超过安全高度时，自动将视窗高度降到安全高度，当通风柜前无人时，视窗自动下降到最低位置，使能耗最低，并降低噪音。视窗自动下降时，如遇到阻碍，会自动停 木人-通风专家

实验室可以没有异味的

止，防止夹伤。视窗控制为自动时，视窗升降可设为随动状态。装卸大型设备需将视窗升至最上方时，应解除锁定方可执行。

以上就是木人给大家的简单介绍，如果您还想了解其他更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。

深圳市木人实验室环境技术有限公司（原深圳市木人科技实业有限公司）创立于2004年，是一家专业从事于实验室前期建筑咨询，系统规划设计、施工、实验室家具设计制作的股份制有限公司。

1

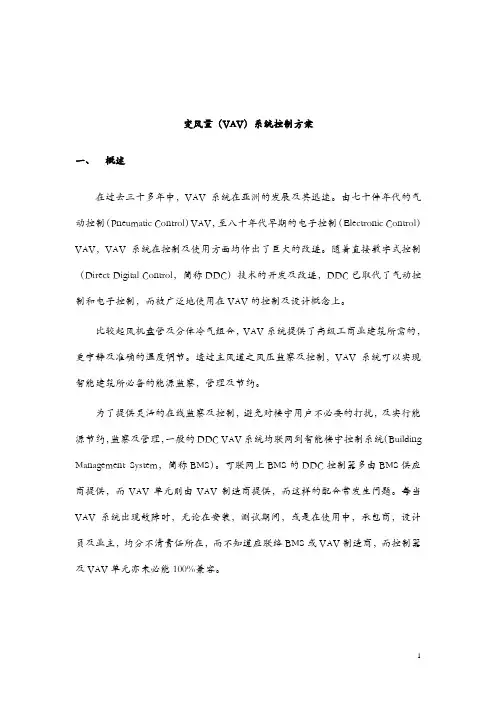

变风量（VAV）系统控制方案

一、 概述

在过去三十多年中，VAV系统在亚洲的发展及其迅速。由七十件年代的气动控制（Pneumatic Control）VAV，至八十年代早期的电子控制（Electronic Control）VAV，VAV系统在控制及使用方面均作出了巨大的改进。随着直接数字式控制（Direct Digital Control，简称DDC）技术的开发及改进，DDC已取代了气动控制和电子控制，而被广泛地使用在VAV的控制及设计概念上。

比较起风机盘管及分体冷气组合，VAV系统提供了高级工商业建筑所需的，更宁静及准确的温度调节。透过主风道之风压监察及控制，VAV系统可以实现智能建筑所必备的能源监察，管理及节约。

为了提供灵活的在线监察及控制，避免对楼宇用户不必要的打扰，及实行能源节约，监察及管理，一般的DDC VAV系统均联网到智能楼宇控制系统（Building

Management System，简称BMS）。可联网上BMS的DDC控制器多由BMS供应商提供，而VAV单元则由VAV制造商提供，而这样的配合常发生问题。每当VAV系统出现故障时，无论在安装，测试期间，或是在使用中，承包商，设计员及业主，均分不清责任所在，而不知道应联络BMS或VAV制造商，而控制器及VAV单元亦未必能100%兼容。

2 二、 变风量（VAV）理论

1. VAV系统说明

在一个变风量（VAV）系统中，空调负荷增大时供风量增加；而空调负荷减小时供风量则减少。

VAV系统是提供舒适空调的最现代化高效能系统。和定风量系统相比，VAV系统需要较小的风机容量，因为VAV系统是因应负荷的改变来调整供风量的。

VAV系统中空气分配的控制是由VAV单元（又称“变风量风箱”或VAV Box）负责，经由房间或区域内的温度传感器探测到的温度来控制进入房间的供风量。

2. VAV末端单元(VAV Terminal Units)

VAV变风量空调系统难点解析

第一节 VAV空调系统概述

变风量VAV 中央空调是指空调系统根据区域负荷变化和要求，自动调整送风量的一种空调系统。其最大优点是节能显著，素有“节能之王”的美称；同时还具有使用舒适灵活，可用新风作冷源等优点。

变风量空调系统60年代起源于美国，自80年代开始在欧美、日本等国得到迅速发展，最重要的原因是变风量空调系统巨大的节能优势。经过十几年的普及和发展，目前变风量空调系统已占据了欧、美、日集中空调系统约30％的市场份额，并在世界上越来越多的国家得到应用。

变风量空调系统由变风量空气处理机组、新风/排风/送风/回风管道、变风量末端、房间温控器等组成，其中变风量末端是该系统最重要部分。

末端各区域的新风均由空气处理机组提供，为了保持室内空气清新，使用VAV的办公楼一般均禁止吸烟，也禁止随意打开窗户，以防破坏室内风平衡。

由于本项目办公区域采用吊顶回风，故在内装时需考虑回风顺畅、保证空气循环，不要将空间绝对封闭，应留出回风口。

第二节 VAV空调系统的特点及优势

变风量空调系统区别于其它空调形式的优势主要在以下几个方面：

1. 节能

由于空调系统在全年大部分时间里是在部分负荷下运行，而变风量空调系统是通过改变送风量来调节室温的，因此可大幅度减少送风风机的动力耗能；同时在确定系统总风量时，还可以考虑一定的同时使用情况，所以能够节约风机运行能耗和减少风机装机容量。对不同的建筑物同时使用系数可取0.8 左右可以节约空调系统的总装机容量10%—30% 左右。有关文献介绍VAV 系统与定风量系统相比大约可以节能30%—70%， 据实际测算当风量减少到80% 时，风机耗能将减少到约51% ；当风量减少到50% 时，风机耗能将减少到约15%；若全年空调负荷率只有60% 时，变风量空调系统可节约风机动力耗能75%。例如对于商场以空调机组每周运行100小时计，单位装机容量的节电量一年可达4000 度/Kw；对于写字楼以每周运行60小时计，单位装机容量的节电量也可达2300度/kW。节电效果相当可观，同时还延长了机组使用寿命。

变风量空调系统(VAV)在智能建筑中的工程实例系统分析

周斌

【摘 要】变风量空调系统VAV(即Variable Air Volume英文缩写)是以节能为目的发展起来的-种空调系统形式,其实质是保持空调的送风温度,根据空调房间内实际负荷的变化来调节空调送风量,从而达到控制房间温度的目的.随着暖通技术和自动控制技术的发展,变风量系统在实际工程中得到了越来越多的应用.本文以中国人寿大厦为例介绍了变风量空调系统的发展史、变风量空调系统的结构、变风量空调系统的工作原理及控制、以及变风量空调系统相对于其他空调系统的优势及不足.并结合智能大厦内变风量系统介绍了系统运行状况.

【期刊名称】《科技风》

【年(卷),期】2010(000)020

【总页数】2页(P250-251)

【关键词】变风量空调系统;工程实例;系统分析

【作 者】周斌

【作者单位】北京市埃珂特机电技术有限公司,北京市,100037;北方工业大学,北京市,100000

【正文语种】中 文

VAV空调系统在国外已经发展了将近30年，进入中国也已经有10年的时间，目前不仅在设计理念、空调设备、控制方法等相关环节有了成熟的进步并形成一整套的独特体系，在国内便有众多知名工程实例：中国人寿大厦、国贸中心、东方广场、国家电力调度中心、中银大厦、上海花旗银行、证券交易大厦、国际航运大厦，深圳世贸商城、招商局大厦、广州新白云国际机场等。
