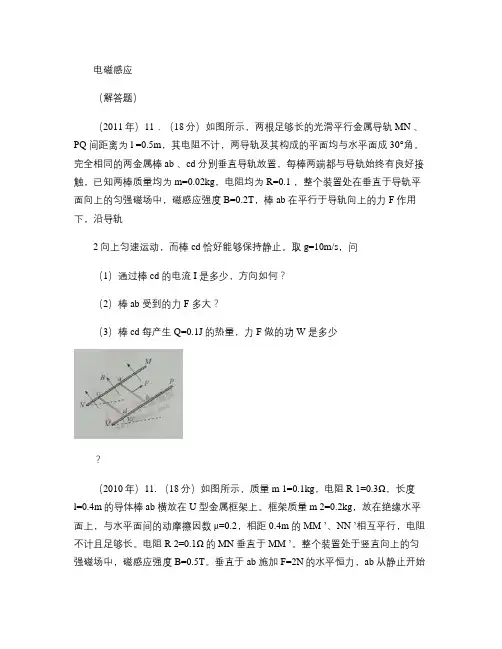

电磁感应（解答题）（2011年）11．（18分）如图所示，两根足够长的光滑平行金属导轨MN 、PQ 间距离为l =0.5m，其电阻不计，两导轨及其构成的平面均与水平面成30°角。

完全相同的两金属棒ab 、cd 分别垂直导轨放置，每棒两端都与导轨始终有良好接触，已知两棒质量均为m=0.02kg，电阻均为R=0.1 ，整个装置处在垂直于导轨平面向上的匀强磁场中，磁感应强度B=0.2T，棒ab 在平行于导轨向上的力F 作用下，沿导轨2向上匀速运动，而棒cd 恰好能够保持静止。

取g=10m/s，问（1）通过棒cd 的电流I 是多少，方向如何？（2）棒ab 受到的力F 多大？（3）棒cd 每产生Q=0.1J的热量，力F 做的功W 是多少？（2010年）11. （18分）如图所示，质量m 1=0.1kg，电阻R 1=0.3Ω，长度l=0.4m的导体棒ab 横放在U 型金属框架上。

框架质量m 2=0.2kg，放在绝缘水平面上，与水平面间的动摩擦因数μ=0.2，相距0.4m 的MM ’、NN ’相互平行，电阻不计且足够长。

电阻R 2=0.1Ω的MN 垂直于MM ’。

整个装置处于竖直向上的匀强磁场中，磁感应强度B=0.5T。

垂直于ab 施加F=2N的水平恒力，ab 从静止开始无摩擦地运动，始终与MM ’、NN ’保持良好接触，当ab 运动到某处时，框架开始运动。

设框架与水平面间最大静摩擦力等于滑动摩擦力，g 取10m/s2.(1求框架开始运动时ab 速度v 的大小；（2）从ab 开始运动到框架开始运动的过程中，MN 上产生的热量Q=0.1J，求该过程ab 位移x 的大小。

（2009年）（2008年）【压轴】25. （22分）磁悬浮列车是一种高速低耗的新型交通工具，它的驱动系统简化为如下模型，固定在列车下端的动力绕组可视为一个矩形纯电阻金属框，电阻为R ，金属框置于xOy 平面内，长边MN 为l 平行于y 轴，宽为d 的NP 边平行于x 轴，如图l 所示。
