2021年高考物理100考点最新模拟题千题精练（选修3-5）第六部分 原子物理专题6.17．近三年高考真题精选精练（基础篇）一．选择题1.【加试题】（2018年11月浙江选考物理）处于较高能级的氢原子向较低能级跃迁时，能辐射出a 、b 两种可见光，a 光照射某金属表面时有光电子逸出，b 光照射该金属表面时没有光电子逸出，则 A. 以相同的入射角射向一平行玻璃砖，a 光的侧移量小于b 光的 B. 垂直入射到同一单缝衍射装置，a 光的衍射中央亮条纹宽度小于b 光的 C. a 光和b 光的频率之比可能是20/27 D. a 光子的动量大于b 光子的 【参考答案】.BD【命题意图】此题氢原子能级跃迁辐射的两种光照射金属是否逸出光电子切入，考查光电效应、光的折射、单缝衍射、光子能量公式、光子动量公式。
【解题思路】根据题述，a 光照射某金属表面时有光电子逸出，b 光照射某金属表面时有光电子逸出，根据光电效应产生条件可知a 光子的能量大于b 光子的能量，根据光子能量与频率成正比可知a 光的频率大于b 光的频率，a 光和b 光的频率之比不可能是20/27，选项C 错误；根据光的频率越大折射率越大，可知a 光的折射率较大，根据折射定律，n=sin sin ir以相同的入射角i 射向同一平行玻璃砖，a 光的折射角r 较小，所以以相同的入射角射向同一平行玻璃砖，a 光的侧移量大于b 光的侧移量，选项A 错误；根据光的频率与波长的关系，νλ=c ，可知a 光的波长小于b 光的波长。
由于波长越长衍射现象越明显，所以a 光和b 光垂直入射到同一单缝衍射装置，a 光的衍射中央亮条纹宽度小于b 光的衍射中央亮条纹宽度，选项B 正确；根据光子动量与波长的关系，p=h/λ，由于a 光的波长小于b 光的波长，所以a 光子的动量大于b 光子的动量，选项D 正确。
【方法归纳】解答以光电效应为情景切入的光学综合题的方法是：首先根据题述情景判断哪种光的频率较大，然后根据光的频率与折射率的关系得出哪种光的折射率较大，利用光的折射定律分析解答有关光的折射和全反射问题；根据光的频率与波长的关系，利用波长越长衍射现象越明显，波长越长干涉条纹间隔越大分析光的干涉和衍射问题；根据光子的能量和动量与频率和波长的关系分析光子能量和动量问题。

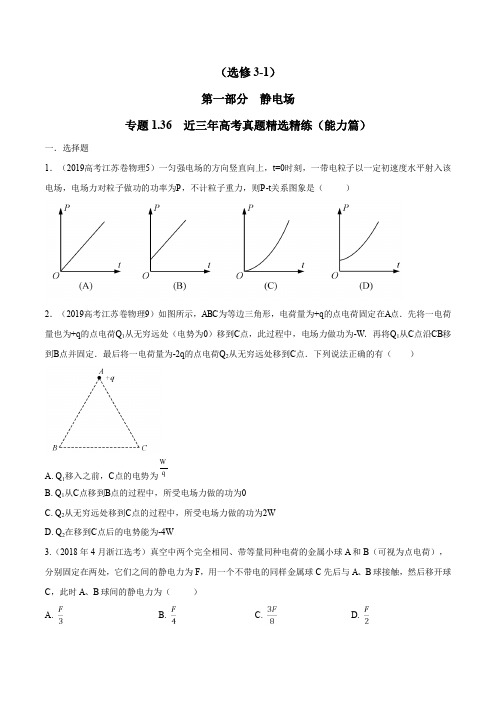

（选修3-1）第一部分 静电场专题1.36 近三年高考真题精选精练（能力篇）一．选择题1．（2019高考江苏卷物理5）一匀强电场的方向竖直向上，t =0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P ，不计粒子重力，则P -t 关系图象是（ ）2．（2019高考江苏卷物理9）如图所示，ABC 为等边三角形，电荷量为+q 的点电荷固定在A 点．先将一电荷量也为+q 的点电荷Q 1从无穷远处（电势为0）移到C 点，此过程中，电场力做功为-W ．再将Q 1从C 点沿CB 移到B 点并固定．最后将一电荷量为-2q 的点电荷Q 2从无穷远处移到C 点．下列说法正确的有（ ）A. Q 1移入之前，C 点的电势为W qB. Q 1从C 点移到B 点的过程中，所受电场力做的功为0C. Q 2从无穷远处移到C 点的过程中，所受电场力做的功为2WD. Q 2在移到C 点后的电势能为-4W3.（2018年4月浙江选考）真空中两个完全相同、带等量同种电荷的金属小球A 和B （可视为点电荷），分别固定在两处，它们之间的静电力为F ，用一个不带电的同样金属球C 先后与A 、B 球接触，然后移开球C ，此时A 、B 球间的静电力为（ ）A. B. C. D.4. （2018年11月浙江选考物理）等量异种电荷的电场线如图所示，下列表述正确的是（ ）A. a 点的电势低于 b 点的电势B. a 点的场强大于b 点的场强，方向相同C. 将一负电荷从a 点移到b 点电场力做负功D. 负电荷在a 点的电势能大于在b 点的电势能5. （2018年11月浙江选考物理）电荷量为4×10-6C 的小球绝缘固定在A 点，质量为0.2kg 、电荷量为－5×10-6C 的小球用绝缘细线悬挂，静止于B 点。
A 、B 间距离为30cm ，AB 连线与竖直方向夹角为60°。
静电力常量为9.0×109N•m 2/C 2，小球可视为点电荷。

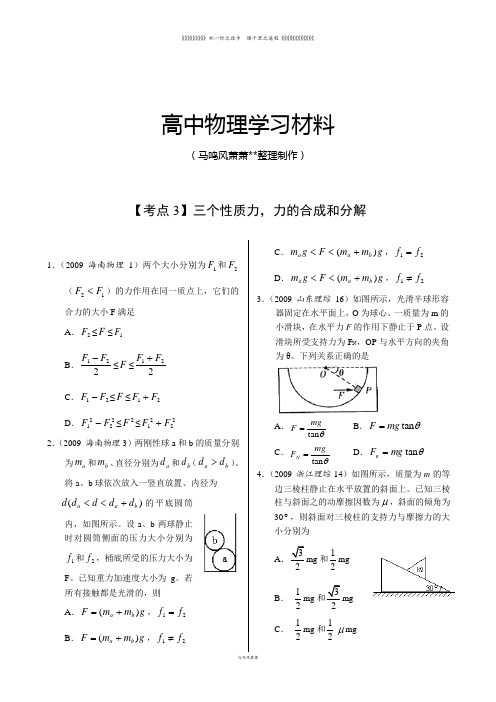

高中物理学习材料 （马鸣风萧萧**整理制作）【考点3】三个性质力，力的合成和分解1．（2009 海南物理1）两个大小分别为1F 和2F（12F F <）的力作用在同一质点上，它们的合力的大小F 满足A ．2F ≤F ≤1FB ．221F F -≤F ≤221F F +C ．21F F -≤F ≤21F F +D ．2221F F -≤2F ≤2221F F +2．（2009 海南物理3）两刚性球a 和b 的质量分别为a m 和b m 、直径分别为a d 和b d （b a d d >）。
将a 、b 球依次放入一竖直放置、内径为)(b a a d d d d d +<<的平底圆筒内，如图所示。
设a 、b 两球静止时对圆筒侧面的压力大小分别为1f 和2f ，桶底所受的压力大小为F 。
已知重力加速度大小为g 。
若所有接触都是光滑的，则 A ．g m m F b a )(+=，21f f = B ．g m m F b a )(+=，21f f ≠C ．g m m F g m b a a )(+<<，21f f =D ．g m m F g m b a a )(+<<，21f f ≠3．（2009 山东理综16）如图所示，光滑半球形容器固定在水平面上，O 为球心。
一质量为m 的小滑块，在水平力F 的作用下静止于P 点。
设滑块所受支持力为F N ，OP 与水平方向的夹角为θ。
下列关系正确的是A ．θtan mg F =B ．θtan mg F =C ．θtan mgF N =D ．θtan mg F n =4．（2009 浙江理综14）如图所示，质量为m 的等边三棱柱静止在水平放置的斜面上。
已知三棱柱与斜面之的动摩擦因数为μ，斜面的倾角为30︒，则斜面对三棱柱的支持力与摩擦力的大小分别为A ．3mg 和12mg B ． 12mg 和32mgC ．12mg 和12μmgD．32mg和32μmg5．（2009 天津理综1）物块静止在固定的斜面上，分别按图示的方向对物块施加大小相等的力F，A中F垂直于斜面向上。

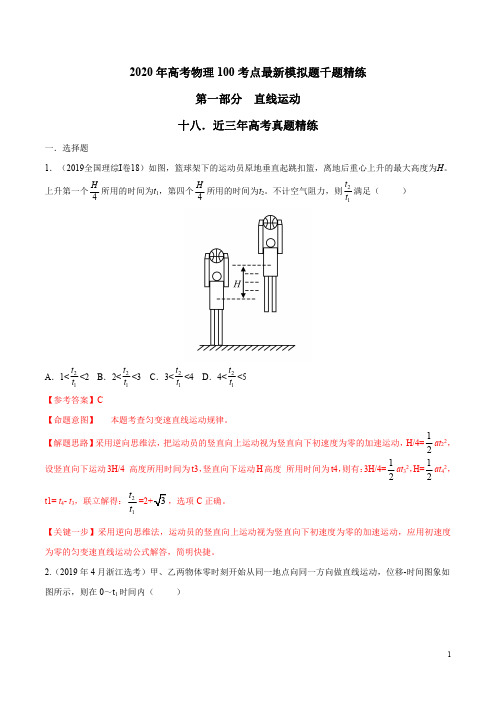

2020年高考物理100考点最新模拟题千题精练第一部分直线运动十八．近三年高考真题精练一．选择题1．（2019全国理综I 卷18）如图，篮球架下的运动员原地垂直起跳扣篮，离地后重心上升的最大高度为H 。
上升第一个4H 所用的时间为t 1，第四个4H 所用的时间为t 2。
不计空气阻力，则21t t 满足（）A ．1<21t t <2B ．2<21t t <3C ．3<21t t <4D ．4<21t t <5【参考答案】C【命题意图】本题考查匀变速直线运动规律。
【解题思路】采用逆向思维法，把运动员的竖直向上运动视为竖直向下初速度为零的加速运动，H/4=12at 22，设竖直向下运动3H/4高度所用时间为t3，竖直向下运动H 高度所用时间为t4，则有：3H/4=12at 32，H=12at 42，t1=t 4-t 3，联立解得：21t t，选项C 正确。
【关键一步】采用逆向思维法，运动员的竖直向上运动视为竖直向下初速度为零的加速运动，应用初速度为零的匀变速直线运动公式解答，简明快捷。
2.（2019年4月浙江选考）甲、乙两物体零时刻开始从同一地点向同一方向做直线运动，位移-时间图象如图所示，则在0～t 1时间内（）A.甲的速度总比乙大B.甲、乙位移相同C.甲经过的路程比乙小D.甲、乙均做加速运动【参考答案】B【名师解析】因x-t图像的斜率等于速度，可知在0～t1时间内开始时甲的速度大于乙，后来乙的速度大于甲，选项A错误；由图像可知在0～t1时间内甲、乙位移相同，选项B正确；甲乙均向同方向做直线运动，则甲乙的路程相同，选项C错误；由斜率等于速度可知，甲做匀速运动，乙做加速运动，选项D错误。
.3.（2018海南物理）一攀岩者以1m/s的速度匀速向上攀登，途中碰落了岩壁上的石块，石块自由下落。
3s 后攀岩者听到石块落地的声音，此时他离地面的高度约为（）A.10mB.30mC.50mD.70m【参考答案】C【解题思路】石块自由下落，由自由落体运动公式，h=12gt2=45m，所以此时他离地面的高度约为50m，选项C正确。

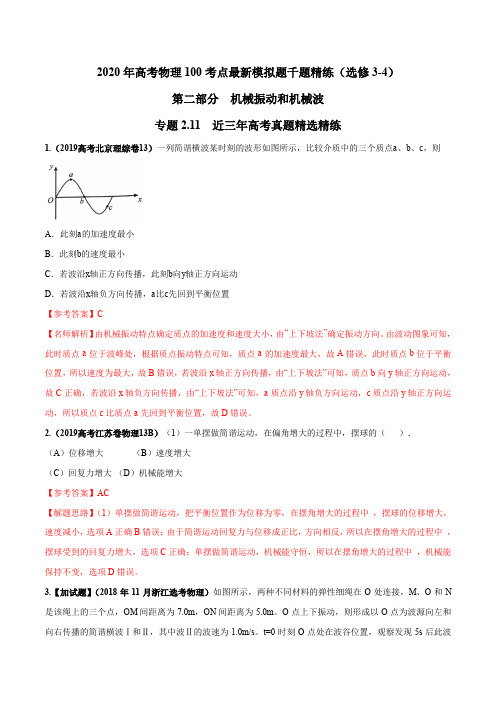

2020年高考物理100考点最新模拟题千题精练（选修3-4）第二部分机械振动和机械波专题2.11 近三年高考真题精选精练1.（2019高考北京理综卷13）一列简谐横波某时刻的波形如图所示，比较介质中的三个质点a、b、c，则A．此刻a的加速度最小B．此刻b的速度最小C．若波沿x轴正方向传播，此刻b向y轴正方向运动D．若波沿x轴负方向传播，a比c先回到平衡位置【参考答案】C【名师解析】由机械振动特点确定质点的加速度和速度大小，由“上下坡法”确定振动方向。
由波动图象可知，此时质点a位于波峰处，根据质点振动特点可知，质点a的加速度最大，故A错误，此时质点b位于平衡位置，所以速度为最大，故B错误，若波沿x轴正方向传播，由“上下坡法”可知，质点b向y轴正方向运动，故C正确，若波沿x轴负方向传播，由“上下坡法”可知，a质点沿y轴负方向运动，c质点沿y轴正方向运动，所以质点c比质点a先回到平衡位置，故D错误。
2.（2019高考江苏卷物理13B）（1）一单摆做简谐运动，在偏角增大的过程中，摆球的（）．（A）位移增大（B）速度增大（C）回复力增大（D）机械能增大【参考答案】AC【解题思路】（1）单摆做简谐运动，把平衡位置作为位移为零，在摆角增大的过程中，摆球的位移增大，速度减小，选项A正确B错误；由于简谐运动回复力与位移成正比，方向相反，所以在摆角增大的过程中，摆球受到的回复力增大，选项C正确；单摆做简谐运动，机械能守恒，所以在摆角增大的过程中，机械能保持不变，选项D错误。
3.【加试题】（2018年11月浙江选考物理）如图所示，两种不同材料的弹性细绳在O处连接，M、O和N 是该绳上的三个点，OM间距离为7.0m，ON间距离为5.0m。
O点上下振动，则形成以O点为波源向左和向右传播的简谐横波Ⅰ和Ⅱ，其中波Ⅱ的波速为1.0m/s。
t=0时刻O点处在波谷位置，观察发现5s后此波谷传到M 点，此时O 点正通过平衡位置向上运动，OM 间还有一个波谷。
2020年高考100考点最新模拟题千题精练第二部分相互作用十九、近三年高考真题精选精练一．选择题1．（2019全国理综I卷19）如图，一粗糙斜面固定在地面上，斜面顶端装有一光滑定滑轮。
一细绳跨过滑轮，其一端悬挂物块N。
另一端与斜面上的物块M相连，系统处于静止状态。
现用水平向左的拉力缓慢拉动N，直至悬挂N的细绳与竖直方向成45°。
已知M始终保持静止，则在此过程中）（）A．水平拉力的大小可能保持不变B．M所受细绳的拉力大小一定一直增加C．M所受斜面的摩擦力大小一定一直增加D．M所受斜面的摩擦力大小可能先减小后增加【参考答案】BD【命题意图】本题考查动态平衡及其相关知识点。
【解题思路】用水平向左的拉力缓慢拉动N，水平拉力一定逐渐增大，细绳对N的拉力一定一直增大，由于定滑轮两侧细绳中拉力相等，所以M所受细绳的拉力大小一定一直增大，选项A错误B正确；由于题述没有给出M、N的质量关系，所以M所受斜面的摩擦力大小可能先减小后增大，选项C错误D正确。
【方法归纳】解答此题也可设出用水平向左的拉力缓慢拉动N后细绳与竖直方向的夹角，分析受力列出解析式，得出细绳的拉力随细绳与竖直方向的夹角表达式，进行讨论。
2．（2019全国理综II卷16）物块在轻绳的拉动下沿倾角为30°的固定斜面向上匀速运动，轻绳与斜面平行。
，重力加速度取10m/s2。
若轻绳能承受的最大张力为1 500 N，则物块的质量最大为）（）A．150kg B．．200 kg D．【参考答案】B【命题意图】 本题考查力的分解、平衡条件，考查的核心素养是分析解决问题的能力。
【解题思路】设物块的最大质量为m ，将倾角30°斜面上物块的重力沿斜面方向和垂直斜面方向分解， 由平衡条件，在沿斜面方向，F=mgsin30°+μmgcos30°，解得：m=150kg ， B 项正确。
【试题拓展】此题中用平行于斜面的力匀速向上拉物块，若题述改为用平行于斜面的力拉住物块，使物块保持静止状态，则物块的最大质量为多大？3. （2019全国理综III 卷16）．用卡车运输质量为m 的匀质圆筒状工件，为使工件保持固定，将其置于两光滑斜面之间，如图所示。
2021年高考物理100考点最新模拟题千题精练（物理实验）第二部分电学实验专题2.39 近三年高考真题精选精练（能力篇）1. (2017·全国理综I卷·23) 某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L（额定电压3.8V，R（阻额定电流0.32A）：电压表V（量程3V，内阻3kΩ）;电流表A（量程0.5A,内阻0.5Ω）;固定电阻值1000Ω）；滑动变阻器R（阻值0~9.0Ω）；电源E（电动势5V，内阻不计）；开关S；导线若干。
（1）实验要求能够实现在0~3V的范围内对小灯泡的电压进行测量，画出实验电路原理图。
（2）实验测得小灯泡伏安特性曲线如图（a）所示。
由实验曲线可知，随着电流的增加小灯泡的电阻________（填“增大”“不变”或“减小”），灯丝的电阻率______（填“增大”“不变”或“减小”）。
E（电动势4V，内阻1.00Ω）和题给器材连接成图（b）所示的电路。
调节滑动变阻（3）用另一电源器R的阻值，可以改变小灯泡的实际功率。
闭合开关S，在R的变化范围内，小灯泡的最小功率为_____W，最大功率为_______W.（结果均保留两位小数）2．(5分) （2017年4月浙江选考）小明用电学方法测量电线的长度。
首先，小明测得电线铜芯的直径为1.00mm，估计其长度不超过50m(已知铜的电阻率为1.75×10-8Ω·m)。
现有如下实验器材：①程为3V、内阻约为3kΩ的电压表；②量程为0.6A、内阻约为0.1Ω的电流表；③阻值为0~20Ω的滑动变阻器；④内阻可忽略、输出电压为3V的电源；⑤阻值为R0=4.30Ω的定值电阻，开关和导线若干。
小明采用伏安法测量电线电阻，正确连接电路后，调节滑动变阻器，电流表的示数从0开始增加，当示数为0.50A时，电压表示数如图1所示，读数为_____V。
根据小明测量的信息，图2中P点应该________ (选填“接a”，、“接b”、“接c”或“不接”），Q点应该________ (选填“接a”，、“接b”、“接c”或“不接”）。
2021年高考物理100考点最新模拟题千题精练（选修3-1）第一部分静电场专题1.43 近三年高考真题精选精练（提高篇）一．选择题1. （2019年4月浙江选考）用长为1.4m的轻质柔软绝缘细线，拴一质量为1.0×10－2kg、电荷量为2.0×10-8C 的小球，细线的上端固定于O点。
现加一水平向右的匀强电场，平衡时细线与铅垂线成370，如图所示。
现向左拉小球使细线水平且拉直，静止释放，则（sin370=0.6）（）A. 该匀强电场的场强为3.75×107N/CB. 平衡时细线的拉力为0.17NC. 经过0.5s，小球的速度大小为6.25m/sD. 小球第一次通过O点正下方时，速度大小为7m/s【参考答案】C【名师解析】小球在平衡位置时，由受力分析可知：qE=mgtan370，解得，细线的拉力：T=，选项AB错误；小球向左被拉到细线水平且拉直的位置，释放后将沿着电场力和重力的合力方向做匀加速运动，其方向与竖直方向成370角，加速度大小为，则经过0.5s，小球的速度大小为v=at=6.25m/s，选项C正确；小球从水平位置到最低点的过程中，若无能量损失，则由动能定理：，带入数据解得v=7m/s；因小球从水平位置先沿直线运动，然后当细绳被拉直后做圆周运动到达最低点，在绳子被拉直的瞬间有能量的损失，可知到达最低点时的速度小于7m/s，选项D错误；故选C.2. （2018年11月浙江选考物理）等量异种电荷的电场线如图所示，下列表述正确的是（）A. a点的电势低于b点的电势B. a点的场强大于b点的场强，方向相同C. 将一负电荷从a点移到b点电场力做负功D. 负电荷在a点的电势能大于在b点的电势能第6题图【参考答案】C【名师解析】根据沿电场线方向电势逐渐降低、等势线与电场线垂直可知，a点的电势高于b点的电势，选项A错误；根据电场线的疏密表示电场强度大小可知，a点的场强大于b点的场强，根据电场线的切线方向不是电场方向可知两点的场强方向不相同，选项B错误；将一负电荷从a点移到b点电场力做负功，选项C正确；由于a点电势高于b点，所以负电荷在a点的电势能小于在b点的电势能，选项D错误。
2020年高考物理100考点最新模拟题千题精练（选修3-4）第三部分光学、电磁波和相对论专题3.11 近三年高考真题精选精练一．选择题1．（2019高考北京理综卷14）利用图1所示的装置（示意图），观察光的干涉、衍射现象，在光屏上得到如图2中甲和乙两种图样。
下列关于P处放置的光学元件说法正确的是A．甲对应单缝，乙对应双缝B．甲对应双缝，乙对应单缝C．都是单缝，甲对应的缝宽较大D．都是双缝，甲对应的双缝间距较大【参考答案】A【名师解析】根据单缝衍射图样和双缝干涉图样特点判断。
单缝衍射图样为中央亮条纹最宽最亮，往两边变窄，双缝干涉图样是明暗相间的条纹，条纹间距相等，条纹宽度相等，结合图甲，乙可知，甲对应单缝，乙对应双缝，故A正确，BCD错误。
2．（2018北京高考）用双缝干涉实验装置得到白光的干涉条纹，在光源与单缝之间加上红色滤光片后（）A．干涉条纹消失B．彩色条纹中的红色条纹消失C．中央条纹变成暗条纹D．中央条纹变成红色【参考答案】 D【名师解析】当用白光做光的干涉实验时，频率相同的色光，相互叠加发生干涉，在光屏上形成彩色条纹，中央形成白色的亮条纹；当在光源与单缝之间加上红色滤光片后，只有红光能够通过单缝，然后通过双缝后相互叠加干涉，在光屏上形成红光干涉条纹，光屏中央为加强点，所以中央条纹变成红色亮条纹，选项D 正确ABC错误。
点睛：本题考查了光的干涉现象，注意只有频率相同、振动相同的两列波才能形成稳定的干涉图像，同时要掌握哪些点是振动加强点，哪些点是振动减弱点。
3（5分）（2017全国II卷·34·1）在双缝干涉实验中，用绿色激光照射在双缝上，在缝后的屏幕上显示出干涉图样。
若要增大干涉图样中两相邻亮条纹的间距，可选用的方法是________（选对1个得2分，选对2个得4分，选对3个得5分；每选错1个扣3分，最低得分为0分）。
A．改用红色激光B．改用蓝色激光C．减小双缝间距D．将屏幕向远离双缝的位置移动E．将光源向远离双缝的位置移动【参考答案】ACD解析：根据双缝干涉条纹间隔公式lxdλ⋅∆=，若要增大干涉图样中两相邻亮条纹的间距△x，可改用波长大于绿色激光的红色激光，选项A正确B错误；减小双缝间距d，增大l，即将屏幕向远离双缝的位置移动，选项CD正确E错误。
2020年高考物理100考点最新模拟题千题精练（选修3-1）第三部分磁场专题3.37 近三年高考真题精选精练（能力篇）一．选择题1．（2019高考江苏卷物理7）如图所示，在光滑的水平桌面上，a和b是两条固定的平行长直导线，通过的电流强度相等．矩形线框位于两条导线的正中间，通有顺时针方向的电流，在a、b产生的磁场作用下静止．则a、b的电流方向可能是（）A.均向左B.均向右C.a的向左，b的向右D.a的向右，b的向左【参考答案】CD【名师解析】要使位于两条导线的正中间的矩形线框在a、b产生的磁场作用下静止，在矩形线框与导线平行的两侧边所受安培力方向必须相反。
若a、b的电流方向相同，则矩形线框与导线平行的两侧边处磁场方向相反，而两侧边电流方向相反，由左手定则可判断出两侧边所受安培力方向相同，不可能在a、b产生的磁场作用下静止．选项AB错误；若a、b的电流方向相反，则矩形线框与导线平行的两侧边处磁场方向相同，而两侧边电流方向相反，由左手定则可判断出两侧边所受安培力方向相反，可以在a、b产生的磁场作用下静止．选项CD正确。
2. (2017·全国理综I卷·16)如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为m a、m b、m c，已知在该区域内，a在纸面内做匀速圆周运动，b在直面内向右做匀速直线运动，c在纸面内向左做匀速直线运动，下列选项正确的是（）A. m a>m b>m cB. m b>m a>m cC. m c>m a>m bD. m c>m b>m a【参考答案】.B【名师解析】此题的空间区域为匀强电场和匀强磁场、重力场的叠加场，根据题述带正电的微粒a在纸面内做匀速圆周运动，可知重力与电场力平衡，洛伦兹力提供做匀速圆周运动的向心力，有m a g=qE，解得：m a =qE/g 。
根据题述带正电的微粒b 在纸面内向右做匀速直线运动，由左手定则可判断出所受洛伦兹力方向竖直向上，可知重力与电场力和洛伦兹力的合力平衡，有m b g=qE+qvB ，解得：m b =qE/g+qvB/g 。
根据题述带正电的微粒c 在纸面内向左做匀速直线运动，由左手定则可判断出所受洛伦兹力方向竖直向下，可知重力和洛伦兹力的合力与电场力平衡，有m c g+qvB =qE ，解得：m c =qE/g-qvB/g 。
根据上述得出的三个微粒质量的表达式可知，m a > m b > m c ，选项B 正确。
3．（2017江苏物理）如图所示，两个单匝线圈a 、b 的半径分别为r 和2r .圆形匀强磁场B 的边缘恰好与a 线圈重合，则穿过a 、b 两线圈的磁通量之比为（ ）A. 1:1B. 1:2C. 1:4D. 4:1 【参考答案】A【名师解析】根据磁通量的定义，当B 垂直于S 时，穿过线圈的磁通量为Ф=BS ，其中S 为有磁感线穿过区域的面积，所以图中a 、b 两线圈的磁通量相等，所以A 正确；BCD 错误。
4.（2017全国卷Ⅱ）如图，虚线所示的圆形区域内存在一垂直于纸面的匀强磁场，P 为磁场边界上的一点.大量相同的带电粒子以相同的速率经过P 点，在纸面内沿不同的方向射入磁场.若粒子射入速率为v 1，这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v 2，相应的出射点分布在三分之一圆周上.不计重力及带电粒子之间的相互作用.则v 2∶v 1为( )A 2B CD ．【参考答案】：C【名师解析】：本题考查带电粒子在磁场中的运动.由于是相同的粒子，粒子进入磁场时的速度大小相同，由Rv m qvB 2=可知，qB mv R =，即粒子在磁场中做圆周运动的半径相同.若粒子运动的速度大小为v 1，如图所示，通过旋转圆可知，当粒子的磁场出射点A 离P 点最远时，则AP =2R 1；同样，若粒子运动的速度大小为v 2，粒子的磁场出射点B 离P 点最远时，则BP =2R 2，由几何关系可知，21R R =，R R R 2330cos 2== ，则，C 项正确.5.（2017全国卷Ⅱ）某同学自制的简易电动机示意图如图所示.矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴.将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方.为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将A ．左、右转轴下侧的绝缘漆都刮掉B ．左、右转轴上下两侧的绝缘漆都刮掉C ．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D ．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉 【参考答案】：AD【名师解析】：为了使电池与两金属支架连接后线圈能连续转动起来，将左、右转轴下侧的绝缘漆都刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过一周后再次受到同样的安培力而使其转动，选项A 正确；若将左、右转轴上下两侧的绝缘漆都刮掉，则当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后再次受到相反方向的安培力而使其停止转动，选项B 正确；左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉，电路不能接通，故不能转起来，选项C 错误；若将左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后电路不导通，转过一周后再次受到同样的安培力而使其转动，选项D 正确；故选AD. 6. （2017全国卷Ⅲ）如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a点处的磁感应强度为零.如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为（ ）A ．0B ．03BC ．03B D ．2B 0 【参考答案】：C【名师解析】：如图1所示，P 、Q 中电流在a 点产生的磁感应强度大小相等，设为B 1，10B =，如果让P 中的电流反向、其他条件不变，如图2所示，由几何关系可知，a 点处磁感应强度的大小为0B B ==，故选C.7.（2017全国卷Ⅰ）如图，三根相互平行的固定长直导线L 1、L 2和L 3两两等距，均通有电流I ，L 1中电流方向与L 2中的相同，与L 3中的相反，下列说法正确的是（ ）A ．L 1所受磁场作用力的方向与L 2、L 3所在平面垂直B ．L 3所受磁场作用力的方向与L 1、L 2所在平面垂直C ．L 1、L 2和L 3单位长度所受的磁场作用力大小之比为D ．L 1、L 2和L 3 【参考答案】：BC【名师解析】：由安培定则可判断出L 2在L 1处产生的磁场(B 21)方向垂直L 1和L 2的连线竖直向上，L 3在L 1处产生的磁场(B 31)方向垂直L 1和L 3的连线指向右下方，根据磁场叠加原理，L 3和L 2在L 1处产生的合磁场(B 合1)方向如图1所示，根据左手定则可判断出L 1所受磁场作用力的方向与L 2和L 3的连线平行，选项A 错误；同理，如图2所示，可判断出L 3所受磁场(B 合3)作用力的方向(竖直向上)与L 1、L 2所在的平面垂直，选项B 正确；同理，如图3所示，设一根长直导线在另一根导线处产生的磁场的磁感应强度大小为B ，根据几何知识可知，B B =1合，B B =2合，B B 33=合，由安培力公式可知，L 1、L 2和L 3单位长度所受的磁场作用力大小与该处的磁感应强度大小成正比，所以L 1、L 2和L 3单位长度所受的磁场作用力大小之比为3:1:1，选项C 正确，D 错误.8. （2017浙江卷）如图所示，两平行直导线cd 和ef 竖直放置，通以方向相反大小相等的电流，a 、b 两点位于两导线所在的平面内.则（ ）A.b 点的磁感应强度为零B. ef 导线在a 点产生的磁场方向垂直纸面向里C.cd 导线受到的安培力方向向右D.同时改变了导线的电流方向，cd 导线受到的安培力方向不变 【参考答案】：D【名师解析】：由右手螺旋定则可知.cdJ 导线和ef 导线在b 处产生的磁场方向都垂直纸面向外.所以由矢量合成知b 处的磁感应强度垂直纸面向外.故A 错误:由右手螺旋定则知ef 导线在左侧产生的磁感应强度垂直纸面向外，故B 错误:由左手定则知.cd 导线受到的安培力方向向左.故C 错误:由题意可知，cd 导线所处的位置磁汤方向发生改变，但同时自身电流方向向也发生改变，由左手定则知cd 导线所受安培力方向不变.故D 正确 二．计算题1.（2018全国理综II ）一足够长的条状区域内存在匀强电场和匀强磁场，其在平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于平面；磁场的上、下两侧为电场区域，宽度均为，电场强度的大小均为E，方向均沿x轴正方向；M、N为条形区域边界上的两点，它们的连线与y轴平行。
一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出。
不计重力。
（1）定性画出该粒子在电磁场中运动的轨迹；（2）求该粒子从M点射入时速度的大小；（3）若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为，求该粒子的比荷及其从M点运动到N 点的时间。
【名师解析】（1）粒子运动的轨迹如图（a）所示。
（粒子在电场中的轨迹为抛物线，在磁场中为圆弧，上下对称）（2）粒子从电场下边界入射后在电场中做类平抛运动。
设粒子从M点射入时速度的大小为v0，在下侧电场中运动的时间为t，加速度的大小为a；粒子进入磁场的速度大小为v，方向与电场方向的夹角为 （见图（b）），速度沿电场方向的分量为v1，根据牛顿第二定律有qE=ma ①式中q 和m 分别为粒子的电荷量和质量，由运动学公式有v 1=at ②0l v t'= ③1cos v v θ= ④粒子在磁场中做匀速圆周运动，设其运动轨道半径为R ，由洛伦兹力公式和牛顿第二定律得2mv qvB R= ⑤由几何关系得2cos l R θ= ⑥联立①②③④⑤⑥式得02El v Bl'=⑦ （3）由运动学公式和题给数据得10πcot6v v = ⑧ 联立①②③⑦⑧式得22q m B l'= ⑨ 设粒子由M 点运动到N 点所用的时间为t '，则ππ2()2622πt t T -'=+ ⑩式中T 是粒子在磁场中做匀速圆周运动的周期，2πmT qB=⑪ 由③⑦⑨⑩⑪式得(1)18Bl lt E l '=+'⑫ 2.（20分）（2018高考全国理综I ）如图，在y >0的区域存在方向沿y 轴负方向的匀强电场，场强大小为E ，在y <0的区域存在方向垂直于xOy 平面向外的匀强磁场。
