汽车三角警告牌设计指导

交通标志牌在制作的时候是有一定要求的，比如说尺寸要求、标志牌制作要求，下面来给大家详细介绍一下，希望能帮到有需要的人。

1、一般交通标志牌标准尺寸分为如下：a、三角形标志牌标准尺寸：△700mm，△900mm，△1100mm，△1300mmb、方形标志牌标准尺寸：600×600mm，800×800mm，2400×1200mm，3000×2000mm，3500×2000mm，3600×2400mm，4000×2000mm，4000×2200mm，4000×2400mm，4600×2600mm，5000×2500mmc、圆形标志牌标准尺寸：Ф600mm，Ф800mm，Ф1000mm，Ф1200mm2、交通标志牌规定道路标志应标明汉字，如有需要，可与其他字符一起使用。

当标志为中文和英文时，地名为汉语拼音，专用名词为英文。

当布局规格有限制时，一些英文可使用缩写。

交通标志：箭头规定，道路标志上使用的箭头必须在一定角度上反映车辆的正确方向。

(1)当使用指示某一车道的用途或目的地的箭头表示某一车道的用途或目的地时，该箭头应向下指向该车道的中心线;当用于指示出口方向时，该箭头应向上倾斜，倾斜角应反映出口车道的线形。

(2)在道路的一侧安装指示标志牌，指示方向的箭头应向上指向，指示转向方向的箭头应与转向车道的方向一致。

当同时有三个箭头向上和左右方向时，指向右侧的箭头应放置在右边，指向顶部和左侧的箭头应放置在左边。

(3)箭头可以放置在主徽标文本下面，也可以放在文本一侧的适当部分。

交通标志牌的尺寸必须按照国家规定设计，指示标志以文字或符号传送指示、限制、警告或指示给道路设施。

也称为道路标志、道路交通标志。

一般来说，交通标志是安全的，设置醒目、清晰和明亮的交通标志是实施交通管理和确保道路交通安全和畅通的重要措施。

以上就是交通标志牌制作一些要求了，在这里给大家提个醒，买交通标志牌一定要找正规的企业，产品性价比高。

识别各种形状的交通标志交通标志是道路交通管理中非常重要的组成部分，它们通过各种形状和图案，向驾驶员传递交通规则和信息。

识别各种形状的交通标志对于安全驾驶至关重要。

本文将介绍常见交通标志的形状及其含义，帮助读者更好地理解和应用交通标志。

一、三角形交通标志三角形交通标志以其独特的形状而著名，通常表示警告信息。

以下是常见的三角形交通标志及其含义：1. 倒三角形：倒三角形的标志表示警示信息。

例如，倒三角形内部有一辆车，并标有“保持距离”字样的标志，提醒驾驶员要与前车保持足够的安全距离。

2. 正三角形：正三角形标志常见于让行标志。

例如，正三角形内部有一个行人图案，表示驾驶员应当让行给行人。

3. 等腰三角形：等腰三角形标志常见于施工区域。

例如，等腰三角形内部有一个工人图案和“施工中”字样的标志，提醒驾驶员注意施工现场，降低速度。

二、圆形交通标志圆形交通标志通常表示命令信息。

以下是常见的圆形交通标志及其含义：1. 禁止标志：圆形标志内有一个红色斜杠和一种动态图案，表示禁止特定行为。

例如，圆形标志内部有一个红色圆圈和一辆自行车图案，表示禁止骑自行车。

2. 强制标志：圆形标志内部通常有一个蓝色圆圈，表示强制执行某项规则。

例如，圆形内有一个蓝色圆圈和一个“30”数字，表示限制车速为30公里/小时。

3. 指示标志：圆形标志内部通常含有箭头或者具体指示信息。

例如，圆形内有一个右箭头和一个“右转”字样，表示允许向右转弯。

三、矩形交通标志矩形交通标志通常表示指示信息或补充规则。

以下是常见的矩形交通标志及其含义：1. 指示标志：矩形标志通常用于指示地点、道路方向等信息。

例如，矩形标志上写有道路名称和道路编号，指示驾驶员前往特定地点。

2. 补充标志：矩形标志通常与其他标志一起使用，提供额外的信息。

例如，矩形标志上写有具体的时间段和日期，指示某项交通规则只在特定时间段内有效。

四、菱形交通标志菱形交通标志通常表示警示信息或道路的特殊性质。

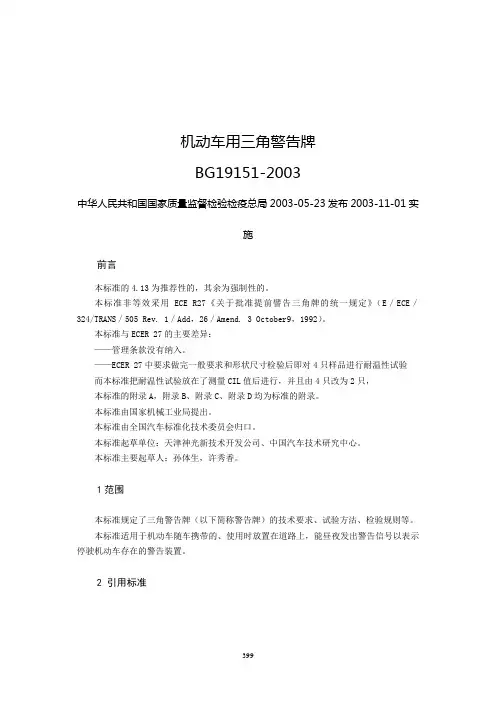

机动车用三角警告牌BG19151-2003中华人民共和国国家质量监督检验检疫总局2003-05-23发布2003-11-01实施前言本标准的4.13为推荐性的，其余为强制性的。

本标准非等效采用ECE R27《关于批准提前譬告三角牌的统一规定》（E／ECE／324/TRANS／505 Rev. 1／Add，26／Amend. 3 October9，1992）。

本标准与ECER 27的主要差异：——管理条款没有纳入。

——ECER 27中要求做完一般要求和形状尺寸检验后即对4只样品进行耐温性试验而本标准把耐温性试验放在了测量CIL值后进行，并且由4只改为2只，本标准的附录A，附录B、附录C、附录D均为标准的附录。

本标准由国家机械工业局提出。

本标准由全国汽车标准化技术委员会归口。

本标准起草单位：天津神光新技术开发公司、中国汽车技术研究中心。

本标准主要起草人：孙体生，许秀香。

1范围本标准规定了三角警告牌（以下简称警告牌）的技术要求、试验方沽、检验规则等。

本标准适用于机动车随车携带的、使用时放置在道路上，能昼夜发出警告信号以表示停驶机动车存在的警告装置。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准部会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB／T 3978一1994标准照明体及照明观测条件ISO 105-1978 纺织品色牢度试验3 定义本标准采用下列定义。

3.1 警告牌 warning triangle能昼夜发出警告信号以表示停驶机动车存在的等边三角形警告装置。

3.2 同一型式的警告牌 type of warning triangle指在下列方面没有差异；——产品型号和商标；——光学特性；——特定的几何尺寸和机械性能。

3.3 回复反射器retro reflecting device由一个或多个回复反射光学单元组成的具有回复反射功能的光学器件。

交通标志牌、交通安全标志牌、交通标识、交通指示牌、交通三角警示牌、交通圆牌常用规格：三角形标志牌边长：70cm、90cm、110cm 圆形标志牌直径：60cm、80cm、100cm 方形标志牌规格：460*260cm 300*150mm 也可按客户要求订制。

在外形同等面积的情况下，效果好又容易识别的顺序是：三角形、菱形、正方形、正五边形、正六边形、圆形、正八角形等。

国际《安全色和安全标志》标准草案中关于几何图形的规定是：正三角形表示警告：圆形表示禁止和限制；正方形、长方形表示提示；圆形图案带有斜杠的，也表示禁止。

我国现代的交通标志几何形状国际标准和国家《安全标志》标准的规定是基本一致的。

⑴三角形：显示程度高，不论光线的条件好坏，都比其他形状引人注目。

我国采用正三角形为警告标志的几何形状，在“停车让路”和“慢行让路”中采用倒三角形。

⑵圆形：圆形显示程度较高，视觉大，也便于安排文字，我们将圆形用于禁止和指示两种标志的几何形状。

⑶方形：包括长方形和正方形，其视认性，用于指路性交通标志的几何形状。

上陡坡、下陡坡、村庄、左急弯、右急弯、连续弯路、环形交叉路口、T形交叉口、Y形交叉口、十字交叉路口、反向弯路、注意儿童、两侧变窄、左侧变窄、右侧变窄、傍山险路、注意落石、鸣喇叭、向左向右转弯、慢行标志等。

交通标志牌的制作流程：1.下料：按照图纸要求，制作立柱、版面、立柱采用国标钢管，对不够设计长度的进行焊接，铝板进行裁剪。

2.贴底膜：根据设计及规范要求，在裁好的铝板上进行底膜的粘贴。

警告标志牌为黄色，禁令标志为白色，指示标志为白色，指路标志为蓝色。

3.刻字：由专业人员通过电脑，用刻字机将所须文字刻绘出来。

4.贴字：在已贴好底膜的铝板上，根据设计要求，将用反光膜刻出来的字贴到铝板上。

要求贴字规正，表面整洁，不得有气泡和皱。

5.检验：将已经贴好字的标志版面与图纸进行对照，要求与图纸完全照应。

6.对小的标志牌，可在制作厂将版面与立柱连接。
