交流电机绕组的电动势和磁动势

磁动势和电动势的关系

嘿，你问磁动势和电动势的关系？这俩家伙有点复杂呢。

磁动势呢，就像是个小魔法师，能让磁场变得有力量。它就像一个大力士，能推动磁场里的东西动起来。比如说，在一个线圈里通上电流，就会产生磁动势，这个磁动势就能让磁场变得更强。

电动势呢，就像是个小发电机，能让电流流动起来。它就像一个小推手，能推着电子往前走。比如说，一个电池两端就有电动势，这个电动势能让电子从电池的一端流向另一端，形成电流。

那磁动势和电动势有啥关系呢？其实啊，它们俩就像一对好朋友，互相帮忙。有时候，磁动势能产生电动势。比如说，一个线圈在磁场里运动，线圈里就会产生电动势。这是因为线圈在磁场里运动的时候，磁动势发生了变化，这个变化就会产生电动势。

反过来呢，电动势也能产生磁动势。比如说，一个电流通过线圈，线圈里就会产生磁动势。这是因为电流是由电动势推动的，电流通过线圈的时候，就会产生磁动势。

我记得有一次，我在玩一个小电动机。我发现当我给电动机通上电的时候，电动机就会转起来。这是因为电流通过电动机的线圈，产生了磁动势，这个磁动势让电动机的转子转了起来。同时，转子在磁场里运动，也会产生电动势，这个电动势又会让电流继续流动，这样电动机就能一直转下去了。

总之呢，磁动势和电动势的关系就是互相影响，互相帮忙。就像两个好朋友，一起合作，才能让电器设备正常工作。咋样，明白了不？

第七章 交流绕组的磁动势

目录

第一节 概述 ..................................................................................................................... 1

第二节 单相绕组的磁动势 ............................................................................................. 1

第三节 对称三相电流流过对称三相绕组的基波磁动势 ............................................. 6

第四节 不对称三相电流流过对称三相绕组的基波磁动势 ......................................... 9

第五节 三相绕组磁动势的空间谐波分量和时间谐波分量 ....................................... 11

小 结 ............................................................................................................................... 14

思考题 ............................................................................................................................. 14

习 题 ............................................................................................................................... 15

第四章《交流电机绕组的基本理论》

4.1 交流绕组的基本要求

1.交流绕组的基本要求:

(1)绕组产生的电动势（磁动势）接近正弦波；

(2)三相绕组的基波电动势（磁动势）必须对称；

(3)在导体数一定时能获得较大的基波电动势（磁动势）。

2.槽距角α:相邻两槽之间的机械角度

槽距电角α1:相邻两槽间相距的电角度

4.2三相交流绕组

1. 极距一个极在电机定子圆周上所跨的距离，一般以槽数计

每极每相槽数整个电机定子中每相在每个极下所占有的槽数

2.线圈组：每相绕组中相邻的线圈串联在一起称为一个线圈组，一个线圈组中的

线圈个数为每极每相槽数q

3.n=60*f/p w=2*pi*f/p

4.双层绕组和单层绕组中导线数，线圈数，线圈组数，支路数的求法(重点)

导线数 线圈数 线圈组数 最大并联

支路数 每极每相

槽数

双层绕组 2Z Z 2p 2p q

单层绕组 Z Z/2 p p q

附：以上数据为匝数Nc=1的条件下

4.3交流绕组的电动势

1.短距系数

短距系数的物理意义：是短距线圈电动势与对应的整距线圈电动势之比

分布系数

分布系数的物理意义：分布线圈组合成感应电动势比集中线圈组合成电动势所打

的折扣

绕组系数

2.导体电势，匝电势，线圈电势，线圈组电势和相电势的求法(重点) 导体电势 匝电势

线圈电势 线圈组电势 相电势 (附：

3.感应电动势和磁动势中的高次谐波的性质(重点)

谐波次数γ 极对数pγ 转速nγ 频率fγ

谐波电动势 γp n1 γf

谐波磁动势 γp n1/γ f1

4.高次谐波感应电动势的危害：

(1)使发电机的电动势波形变坏

(2)发电机本身损耗增加，温升增高

(3)谐波电流串入电网，干扰通信

5.削弱感应电动势谐波的方法:

(1)使气隙中的磁场分布尽可能接近正弦波

(2)采用对称的三相绕组(使线电动势不存在3次谐波及其倍数的奇次谐波)

(3)采用短距绕组 (4)采用分布绕组

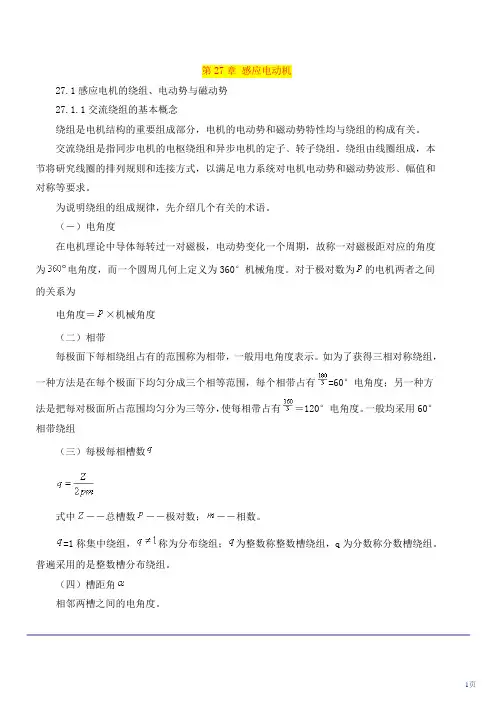

1页 第27章 感应电动机

27.1感应电机的绕组、电动势与磁动势

27.1.1交流绕组的基本概念

绕组是电机结构的重要组成部分，电机的电动势和磁动势特性均与绕组的构成有关。

交流绕组是指同步电机的电枢绕组和异步电机的定子﹑转子绕组。绕组由线圈组成，本节将研究线圈的排列规则和连接方式，以满足电力系统对电机电动势和磁动势波形﹑幅值和对称等要求。

为说明绕组的组成规律，先介绍几个有关的术语。

（－）电角度

在电机理论中导体每转过一对磁极，电动势变化一个周期，故称一对磁极距对应的角度为电角度，而一个圆周几何上定义为360°机械角度。对于极对数为的电机两者之间的关系为

电角度＝×机械角度

（二）相带

每极面下每相绕组占有的范围称为相带，一般用电角度表示。如为了获得三相对称绕组，一种方法是在每个极面下均匀分成三个相等范围，每个相带占有=60°电角度；另一种方法是把每对极面所占范围均匀分为三等分，使每相带占有＝120°电角度。一般均采用60°相带绕组

（三）每极每相槽数

式中－－总槽数－－极对数；－－相数。

=1称集中绕组，称为分布绕组；为整数称整数槽绕组，q为分数称分数槽绕组。普遍采用的是整数槽分布绕组。

（四）槽距角

相邻两槽之间的电角度。

2页

（五）极距

相邻两磁极对应位置两点之间的圆周距离称极距。有两种表示方法：一是用每极的对应的定子内圆或转子外圆的弧长来表示

式中－－定子内圆直径或转子外圆直径。

另一种是用每极所对应的槽数来表示

（六）节距（跨距）

槽中线圈（或称元件）的两个圈边（或称元件边）的宽度称为节距，其宽度一般用槽数来表示，如称为整距，称为短距，称为长距。

槽导体电势星形图是分析交流绕组的一种有效方法。把电枢上各槽内导体按正弦规律变化的电动势分别用相量表示，这些相量构成一个辐射星形图，相邻两槽间的距离为槽距角电角度，在槽电动势星形图上一对极距范围等于360°电角度。
