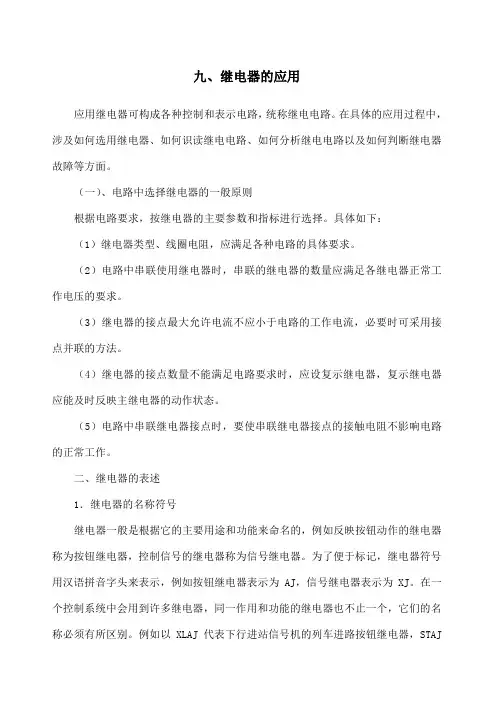

九、继电器的应用应用继电器可构成各种控制和表示电路，统称继电电路。
在具体的应用过程中，涉及如何选用继电器、如何识读继电电路、如何分析继电电路以及如何判断继电器故障等方面。
（一）、电路中选择继电器的一般原则根据电路要求，按继电器的主要参数和指标进行选择。
具体如下：（1）继电器类型、线圈电阻，应满足各种电路的具体要求。
（2）电路中串联使用继电器时，串联的继电器的数量应满足各继电器正常工作电压的要求。
（3）继电器的接点最大允许电流不应小于电路的工作电流，必要时可采用接点并联的方法。
（4）继电器的接点数量不能满足电路要求时，应设复示继电器，复示继电器应能及时反映主继电器的动作状态。
（5）电路中串联继电器接点时，要使串联继电器接点的接触电阻不影响电路的正常工作。
二、继电器的表述1．继电器的名称符号继电器一般是根据它的主要用途和功能来命名的，例如反映按钮动作的继电器称为按钮继电器，控制信号的继电器称为信号继电器。
为了便于标记，继电器符号用汉语拼音字头来表示，例如按钮继电器表示为AJ，信号继电器表示为XJ。
在一个控制系统中会用到许多继电器，同一作用和功能的继电器也不止一个，它们的名称必须有所区别。
例如以XLAJ代表下行进站信号机的列车进路按钮继电器，STAJ代表上行通过按钮继电器。
同一个继电器的线圈和接点必须用该继电器的名称符号来标记，以免互相混淆。
同一个继电器的各接点组还需用其编号注明，以防重复使用。
2．继电器的定位继电器有两个状态：吸起状态和落下状态。
在电路图中只能表达这两种状态中的一种，应有所规定。
电路图中继电器呈现的状态称为通常状态（简称常态），或称为定位状态。
在铁路信号系统中遵循以下原则来规定定位状态。
（1）继电器的定位状态应与设备的定位状态相一致，信号设备平面布置图中所反映的设备状态约定为设备的定位状态。
例如一般信号机以关闭为定位状态，道岔以开通定位为定位状态，轨道电路以空闲为定位状态。
（2）根据故障一安全原则，继电器的落下状态必须与设备的安全侧相一致。

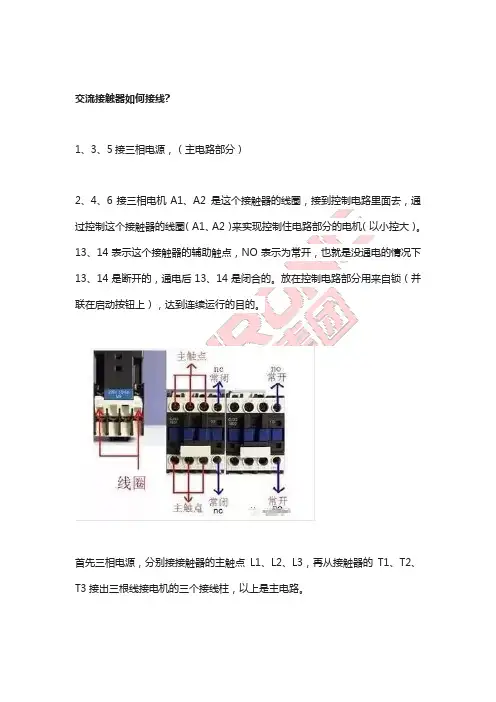

交流接触器如何接线?1、3、5接三相电源，（主电路部分）2、4、6接三相电机A1、A2 是这个接触器的线圈，接到控制电路里面去，通过控制这个接触器的线圈（A1、A2）来实现控制住电路部分的电机（以小控大）。
13、14表示这个接触器的辅助触点，NO表示为常开，也就是没通电的情况下13、14是断开的，通电后13、14是闭合的。
放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。
首先三相电源，分别接接触器的主触点L1、L2、L3，再从接触器的T1、T2、T3接出三根线接电机的三个接线柱，以上是主电路。
控制电路：从L1引出一根线接停止按钮（停止按钮是常闭的，启动按钮是常开的）从停止按钮出来接启动按钮一端和接触器辅助触点的一端，然后从启动按钮的另一端接辅助触点的另一端（这部分也就是自锁），从这一端出来的线接线圈A1，线圈A2出线接L2或L3。
以民熔交流接触器为例，首先了解一下几个基本常识，交流接触器有两个基本东西：主触头和辅助出头。
主触头，顾名思义，就是和用电器接触的或者接在主回路上，辅助触头就是接在控制回路上,用来控制主回路的。
主触头一般接到主回路上，先后顺序没有特别要求，辅助触头接到控制回路上，一般要选择的是常开触点、常闭触点。
这个选择是根据控制回路的要求而定，一般一个交流接触器如果常开常闭触点不够用，以施耐德为例，可以在最上方加上一个机构，类似于常开常闭触点可供使用。
判断交流接触器是常开常闭，可以使用万能表的通断量程，当万能表测量时响，证明是常闭触点。
如果万能表不响证明是常开触点，用手按一下辅助出头的按钮，常开就会响，常闭就不响。

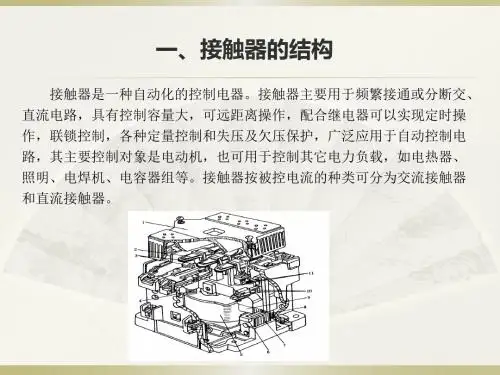

交流接触器内部交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。
现代电器控制与PLC应⽤专业技术第2章课后答案王永华第2章《电⽓控制线路基础》思考题与练习题2.01、三相笼型异步电动机在什么条件下可直接启动?试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进⾏简要说明，并指出哪些元器件在电路中完成了哪些保护功能?答：三相笼型异步电动机在⼩于10KW的条件下可直接启动。
题2.01、单向全压启动控制线路2.02、某三相笼型异步电动机单向运转，要求采⽤⾃耦变压器降压启动。
试设计主电路和控制电路，并要求有必要的保护措施。
2.02、⾃耦变压器降压启动控制线路2.03、某三相笼型异步电动机单向运转，要求启动电流不能过⼤，制动时要快速停车。
试设计主电路和控制电路，并要求有必要的保护。
2.04、某三相笼型异步电动机可正反向运转，要求降压启动。
试设计主电路和控制电路，并要求有必要的保护。
2.05、星形-三⾓形降压启动⽅法有什么特点并说明其适⽤场合?答：正常运⾏时定⼦绕组接成三⾓形的笼型异步电动机，可采⽤星形-三⾓形降压启动⽅式来限制启动电流。
星形-三⾓形降压启动的特点：1、启动时将电动机定⼦绕组接成星形，当转速接近额定转速时，定⼦绕组改接成三⾓形，使电动机在额定电压下正常运转。
2、启动时将电动机定⼦绕组接成星形，加到电动机的每相绕组上的电压为额定1。
值的33、星形启动电流降为原来三⾓形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，从⽽减⼩了启动电流对电⽹的影响。
4、启动转矩也相应下降为原来三⾓形直接启动时的1/3，转矩特性差。
星形-三⾓形降压启动线路适⽤于电动机空载或轻载启动的场合。
2.06、软启动器的启动和停车控制⽅式⼀般有哪些?与其他的启动⽅式相⽐有什么优点?答：(1)、斜坡升压启动⽅式(2)、转矩控制及启动电流限制启动⽅式软启动装置采⽤电⼦启动⽅法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。
第一章课后习题参考答案2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。
反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。
由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。
磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。
这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。
交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y 形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
