主变压器保护 21 总则1.1 本技术方案提出了对主变保护的系统结构、技术参数、性能、试验等方面的技术要求。
1.2本技术方案提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，提供符合本技术规范引用标准的最新版本标准和本技术规范要求的全新产品，所引用的标准之间不一致或本技术规范所使用的标准如与所执行的标准不一致时，按要求较高的标准执行。
1.3本技术将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.4技术方案还包含以下内容：总体技术方案、系统结构图、性能指标、试验报告、产品说明书、质量承诺书等。
2 技术要求2.1 应遵循的主要标准和规范装置至少应满足最新版本的以下规定、规范和标准的要求，但不限于以下规范和标准：电力装置的继电保护和自动装置设计规范GB/T 50062-2008继电保护和安全自动装置技术规程GB/T l4285-2006继电器及装置基本试验方法GB 7261-2008静态继电保护及安全自动装置通用技术规定DL 478-2001继电保护设备信息接口配套标准DL/T 667-1999火力发电厂、变电所二次接线设计技术规程DL/T5136-2001国家电网公司十八项电网重大反事故措施电力系统继电保护柜、屏通用技术条件DL/T 720-2000电力系统二次回路控制、保护屏及柜基本尺寸系列GB 7267-2003电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50171-1992电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.1-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.2-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.3-2006量度继电器和保护装置的冲击和碰撞试验GB 14537-1993量度继电器和保护装置的电气干扰试验辐射电磁场干扰试验GB/T 14598.9-2002量度继电器和保护装置的电气干扰试验快速瞬变干扰试验GB/T 14598.10-2007量度继电器和保护装置的电气干扰试验1MHz脉冲群干扰试验GB/T 14598.13-2008 量度继电器和保护装置的电气干扰试验静电放电试验GB/T 14598.14-1998微机发电机变压器组保护装置通用技术条件DL/T 671-1999华北电网有限公司网调继【2006】30号华北电网继电保护基建工程验收规范华北电网有限公司网调继【2007】1号关于继电保护直跳回路反措的通知华北电网有限公司华北电网调【2007】39号华北电网二次系统设备配置原则与系统设计技术规范华北电网有限公司网调继【2009】12号关于尽快更换保护装置中洪都继电器的通知国家电网公司企业标准Q/GDW 161-2007国家电网公司企业标准Q/GDW 175-2008内蒙古电力（集团）有限责任公司内电生【2010】41号关于印发内蒙古电力公司变电站综合自动化监控系统报文优化原则（试行）的通知2.2 环境条件内蒙古自治区乌海2.2.1 海拔： 1250m2.2.2 环境温度（室内）: -10℃～+55 ℃2.2.3 环境相对湿度： 5 %～95 %（产品内部既不应凝露，也不应结冰）2.2.4噪声：不大于55 dB (1m处)2.2.5 耐震能力水平加速度：0.3g；垂直加速度：0.15 g；地震度：8度（中国12级度标准）2.2.6 安装方式室内安装，为无专设屏蔽、无抗静电措施的房间，室内设有空调。
南方电网220kV变电站二次接线标准1 ICS备案号： Q/CSG中国南方电网有限责任公司企业标准 南方电网220kV 变电站二次接线标准Technical specification for 220kV substation'ssecondary connection of CSG中国南方电网有限责任公司 发 布 南方电网系统〔2012〕60号附件目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (3)4 总体原则及要求 (3)5 二次回路设计原则 (6)5.1 电流二次回路 (6)5.2 电压二次回路 (6)5.3 断路器控制回路 (8)5.4 失灵回路 (9)5.5 远跳回路 (10)5.6 保护复接接口装置 (10)5.7 信号回路 (10)5.8 直流电源 (11)6 二次回路标号原则 (12)6.1 总体原则 (12)6.2 直流回路 (12)6.3 信号及其它回路 (13)6.4 交流电流回路 (14)6.5 交流电压回路 (14)7 保护厂家图纸设计原则 (15)7.1 厂家图纸制图要求 (15)7.2 厂家图纸目录要求 ........... 错误!未定义书签。
I附录A（资料性附录）二次原理接线图集错误!未定义书签。
A.1 220kV线路二次回路原理图集；错误!未定义书签。
A.2 220kV主变压器二次回路原理图集； (1)A.3 220kV母线保护二次回路原理图集； (1)A.4 220kV母联及分段二次回路原理图集； (1)A.5 110kV线路二次回路原理图集； (1)A.6 110kV母线保护二次回路图集； (1)A.7 110kV母联及分段二次回路原理图集； (1)A.8 公用设备二次回路原理图集。
(1)II前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。

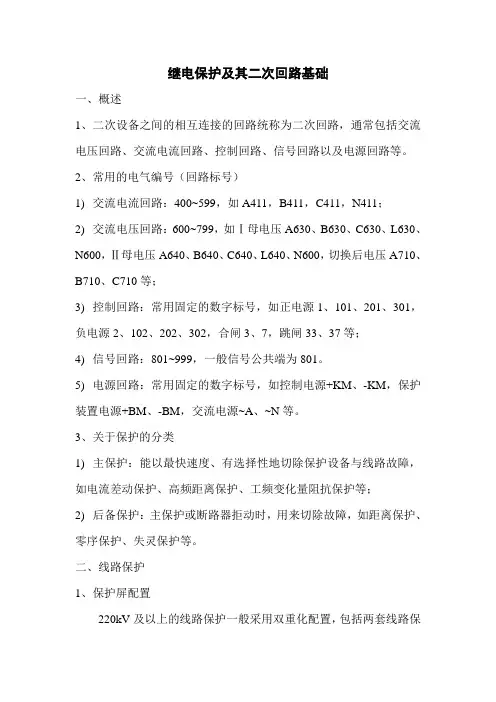

继电保护及其二次回路基础一、概述1、二次设备之间的相互连接的回路统称为二次回路，通常包括交流电压回路、交流电流回路、控制回路、信号回路以及电源回路等。
2、常用的电气编号（回路标号）1)交流电流回路：400~599，如A411，B411，C411，N411；2)交流电压回路：600~799，如Ⅰ母电压A630、B630、C630、L630、N600，Ⅱ母电压A640、B640、C640、L640、N600，切换后电压A710、B710、C710等；3)控制回路：常用固定的数字标号，如正电源1、101、201、301，负电源2、102、202、302，合闸3、7，跳闸33、37等；4)信号回路：801~999，一般信号公共端为801。
5)电源回路：常用固定的数字标号，如控制电源+KM、-KM，保护装置电源+BM、-BM，交流电源~A、~N等。
3、关于保护的分类1)主保护：能以最快速度、有选择性地切除保护设备与线路故障，如电流差动保护、高频距离保护、工频变化量阻抗保护等；2)后备保护：主保护或断路器拒动时，用来切除故障，如距离保护、零序保护、失灵保护等。
二、线路保护1、保护屏配置220kV及以上的线路保护一般采用双重化配置，包括两套线路保护、操作箱、通道接口装置等。
110kV及以下的线路则按单套保护装置配置。
2、交流电流回路一条线路的线路保护1、2的交流电流分别取自CT的第1、第2个二次绕组，经过保护装置的模数转换、数据采集等处理后供线路保护使用。
如图2的线路保护2的电流末端还串接给故障录波装置使用。
图1 一次接线图图2 线路保护交流电流回路3、交流电压回路1)电压切换：Ⅰ段母线电压A630、B630、C630、N600以及Ⅱ段母线电压A640、B640、C640、N600引自屏顶小母线或公用测控屏，利用所挂母线刀闸的辅助接点，经过操作箱（或操作插件）的电压切换继电器1YQJ、2YQJ实现Ⅰ、Ⅱ段母线电压的切换。
纵联保护原理一、纵联保护：高频保护是利用某种通信设备将输电线路两端或各端的保护装置纵向连接起来，将各端的电气量（电流、功率方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是范围外，从而决定是否切除被保护线路。
二、相差高频保护原理：（已经退出主流，不做解释）相差高频保护作为过去四统一保护来说，占据了很长一段时间的主导地位，随着微机保护的发展，相差高频保护已经退出实际运行。
相差高频保护是直接比较被保护线路两侧电流的相位的一种保护。
如果规定每一侧电流的正方向都是从母线流向线路，则在正常和外部短路故障时，两侧电流的相位差为180°。
在内部故障时，如果忽略两端电动势相量之间的相位差，则两端电流的相位差为零，所以应用高频信号将工频电流的相位关系传送到对侧，装在线路两侧的保护装置，根据所接收到的代表两侧电流相位的高频信号，当相位角为零时，保护装置动作，使两侧断路器同时跳闸，从而达到快速切除故障的目的。
侧电流侧电流侧电流侧电流启动元件：判断系统是否发生故障，发生故障才启动发信并开放比相。
操作元件：将被保护线路工频三相电流变换为单相操作电压，控制收发信机正半波发信，负半波停信。
作为相差高频保护，其启动定值有两个，一个低定值启动发信，另一个高定值启动比相，采取两次比相，延长了保护动作时间。
对高频收发信机调制的操作方波要求较高，区外故障时怕出现比相缺口引起误跳闸，因此被现有的方向高频所取代。
二、闭锁式高频保护原理方向纵联保护是由线路两侧的方向元件分别对故障的方向作出判断，然后通过高频信号作出综合的判断，即对两侧的故障方向进行比较以决定是否跳闸。
一般规定从母线指向线路的方向为正方向，从线路指向母线的方向为反方向。
闭锁式方向纵联保护的工作方式是当任一侧正方向元件判断为反方向时，不仅本侧保护不跳闸，而且由发信机发出高频信号，对侧收信机接收后就输出脉冲闭锁该侧保护。
在外部故障时是近故障侧的正方向元件判断为反方向故障，所以是近故障侧闭锁远离故障侧；在内部故障时两侧正方向元件都判断为正方向，都不发送高频信号，两侧收信机接收不到高频信号，也就没有输出脉冲去闭锁保护，于是两侧方向元件均作用于跳闸。

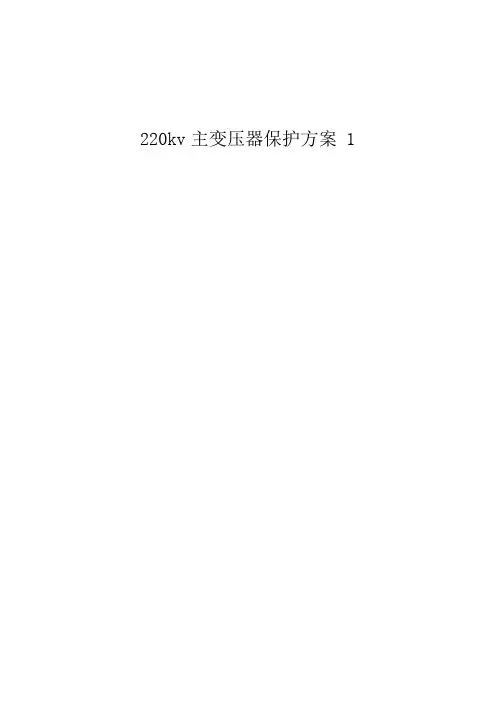

220kv主变压器保护方案 11 总则1.1 投标人须仔细阅读本技术规范阐述的全部条款。
投标人提供的设备应符合技术规范所规定的要求，投标人亦可以推荐性能参数高于本技术规范要求或系统配置方案优于本技术规范要求的类似产品，但必须提供详细的技术差异。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.2 本技术规范提出了对主变保护的系统结构、技术参数、性能、试验等方面的技术要求。
1.3本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本技术规范要求的全新产品，如果所引用的标准之间不一致或本技术规范所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.4 如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本技术规范的要求。
如有与本技术规范要求不一致的地方，必须逐项在“技术差异表”中列出。
1.5 本技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.6 投标文件应对技术规范进行逐条应答，还应包含以下内容：总体技术方案、系统结构图、性能指标、试验报告、产品说明书、质量承诺书等。
2 技术要求2.1 应遵循的主要标准和规范装置至少应满足最新版本的以下规定、规范和标准的要求，但不限于以下规范和标准：电力装置的继电保护和自动装置设计规范GB/T 50062-2008继电保护和安全自动装置技术规程GB/T l4285-2006继电器及装置基本试验方法GB 7261-2008静态继电保护及安全自动装置通用技术规定DL 478-2001继电保护设备信息接口配套标准DL/T 667-1999火力发电厂、变电所二次接线设计技术规程DL/T5136-2001国家电网公司十八项电网重大反事故措施电力系统继电保护柜、屏通用技术条件DL/T 720-2000电力系统二次回路控制、保护屏及柜基本尺寸系列GB 7267-2003电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50171-1992电磁兼容试验和测量技术抗扰度试验总论GB/T 17626.1-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.2-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.3-2006量度继电器和保护装置的冲击和碰撞试验GB 14537-1993量度继电器和保护装置的电气干扰试验辐射电磁场干扰试验GB/T 14598.9-2002量度继电器和保护装置的电气干扰试验快速瞬变干扰试验GB/T 14598.10-2007量度继电器和保护装置的电气干扰试验1MHz脉冲群干扰试验GB/T 14598.13-2008 量度继电器和保护装置的电气干扰试验静电放电试验GB/T 14598.14-1998微机发电机变压器组保护装置通用技术条件DL/T 671-1999华北电网有限公司网调继【2006】30号华北电网继电保护基建工程验收规范华北电网有限公司网调继【2007】1号关于继电保护直跳回路反措的通知华北电网有限公司华北电网调【2007】39号华北电网二次系统设备配置原则与系统设计技术规范华北电网有限公司网调继【2009】12号关于尽快更换保护装置中洪都继电器的通知国家电网公司企业标准Q/GDW 161-2007国家电网公司企业标准Q/GDW 175-2008内蒙古电力（集团）有限责任公司内电生【2010】41号关于印发内蒙古电力公司变电站综合自动化监控系统报文优化原则（试行）的通知2.2 环境条件内蒙古自治区乌海2.2.1 海拔： 1250m2.2.2 环境温度（室内）: -10℃～+55 ℃2.2.3 环境相对湿度： 5 %～95 %（产品内部既不应凝露，也不应结冰）2.2.4噪声：不大于55 dB (1m处)2.2.5 耐震能力水平加速度：0.3g；垂直加速度：0.15 g；地震度：8度（中国12级度标准）2.2.6 安装方式室内安装，为无专设屏蔽、无抗静电措施的房间，室内设有空调。
220KV线路保护有关问题探讨摘要：目前我公司220KV线路保护按照双重化的要求，线路保护一般按南瑞继保RCS900系列和国电南自PSL600系列配置。
我们首推线路保护为南瑞继保RCS931AM和国电南自PSL602G，断路器保护为国电南自PSL631，操作箱为南瑞继保的CZX-12R，组屏方式为南瑞产品一面和南自产品一面。
其中考虑操作箱按双跳闸线圈设计，重合闸方式为单重方式，保护通道为专用通道和复用通道两种。
下面就一些问题详细加以说明：关键词：220KV线路保护；现场调试方法：1 回路介绍1.1直流电源的接取按照双重化的要求，考虑机构为双跳闸线圈，要求操作箱设计为两个操作电源，称操作1和操作2。
直流电源要取自蓄电池的两组独立的母线电压，分别为RCS931AM保护电源和操作1电源公用一段电压，PSL602G保护电源和操作2公用一段电压，回路一定要满足不能造成两组直流电源并用。
1.2电缆敷设及接入两套保护电流回路要取自CT的两个绕组，我们要求室外交流电缆采用截面积为4mm2的电缆，室外直流电缆为满足双重化的要求，要求双跳闸线圈直流操作电缆要分别敷设，另外双母线还要独立敷设电压切换的电缆，这三根电缆要独立敷设，不能任意两根并用，其中机构信号可以和其公用一根电缆。
1.3回路的基本要求防跳回路我们首推用机构本身的防跳功能，因此要拆除南瑞操作箱的防跳回路。
断路器的三相不一致保护我们也用机构本身的不一致保护，需要提到的是不一致保护电源要用操作箱中经过电源监视后的直流电源，为了防止其中某一组直流出现异常时不能造成三相不一致保护的拒动。
断路器的位置信号我们要求用断路器本身的转换节点，不能采用操作箱的TWJ和HWJ。
另外室外信号要按照断路器的特点，为了满足无人值守的要求，一定要把影响运行的一些信号正确的传到后台及远方。
为了远方能正确的监视通道的正常性，另外断路器的闭锁回路我们采取用机构本身的闭锁回路不用操作箱的闭锁回路。
开关SF6压力降低的处理讨论摘要：本文通过论述220kV开关SF6压力降低至闭锁值的处理方法，进一步熟悉了220kV控制回路和保护回路的关系，明确了这些问题，有助于我们正确的处理开关的异常，确保变电站电气设备的安全运行关键词：开关；SF6压力：保护回路引言SF6开关是变电站最重要的电气设备，承担着电网运行的正常操作、事故时切断故障和电气检修时隔离电气设备的作用，开关的运行状况直接决定了电网的安全运行，对开关异常、事故的正确处理也直接决定了设备与电网的安全，对开关的异常做出正确的判断和处理将会避免不必要的停电和事故的发生，相反，如果处理不得当，将会引起不必要的停电或扩大事故，造成严重后果。
开关SF6压力降低至闭锁值是很常见的异常，运行值班人员对这些异常的处理也很熟悉，几乎每一个值班员都能回答出处理步骤：现场检查实际压力值，如果不是误报的话要立即采取防跳措施。
防跳措施一般是装卡具或断开控制电源小开关，然后通知专业人员补气至正常值，但是不是所有的开关SF6压力将至闭锁值的异常都是这样处理的，下面从某变电站发生的一个小异常开始讨论。
1 事件经过2010年8月6日，A站221开关SF6压力将至0.41mpa，报出光子牌：“SF6低气压报警”、“压力降低，禁止操作”、“主变221开关操作箱控制回路断线”，按照现场规程规定处理步骤为：到现场检查开关的SF6压力值并确认确已降至闭锁值；在检修人员到现场之前应先断开开关控制回路电源小开关防止慢分。
但当断开221开关控制回路电源小开关时，警铃响，并报出光子牌：“220kV第一套母差保护切换异常信号”、“负荷远切装置TV断线”、主变保护屏“PT断线”灯亮。
下面我们讨论一下，为什么会报出这些信号，当发生220kV开关SF6压力降至闭锁值，能不能断开开关的控制回路电源小开关。
2 出现上述异常信号的原因分析从报出的信号可以大致判断出当断开开关的控制回路电源小开关时，影响了本间隔的电压量回路从而导致有些保护不能正常工作，为什么在处理开关SF6压力异常时会导致有些保护失去电压量呢？为了解决这个这个问题：我们先来看一下A站的220kV线路YQJ电压切换回路图如图1所示。
