特殊电网结构电压切换回路分析及改善

220kV双母线二次电压回路切换及倒母线操作预控问题的方法及措施本文阐述了220kV双母线接线方式下电压互感器的切换二次回路原理，分析了220kV双母线隔离开关辅助接点二次电压回路切换回路，二次电压并列原理及隔离开关辅助接点不到位对保护装置的影响、危害，针对倒闸操作中隔离开关辅助接点不到位的情况，提出了预控问题的方法和措施，以减少和杜绝隔离开关辅助接点不到位可能引起的危害。

标签：隔离开关辅助接点；电压二次回路切换；反充电1 220kV双母线接线方式，二次电压经隔离开关辅助接点切换及二次并列原理1.1 一次設备接线正常情况下交流电压回路220kV正常情况下，220kVⅠ、Ⅱ段母线上分别接着若干线路，2台主变分别运行于两条母线上，分路在Ⅰ、Ⅱ段母线上运行。

需要指出的是各分路在母线上运行原则一是使负荷分配合理，以母联开关流过最小电流为宜，二要使双回路分别运行在两段母线上。

1.2 二次电压经隔离开关辅助触点切换回路及二次电压并列回路二次电压经隔离开关辅助触点切换回路。

图1所示当线路或主变间隔母线侧刀闸合上后，辅助触点接通，双母线的母线隔离开关刀闸辅助触点相应进行切换，相应起动1YQJ或者2YQJ（操作箱内），其接点闭合，通过Ⅰ段母线或Ⅱ段TV 二次侧空气开关ZKKI 或ZKKⅡ，1GWJ或2GWJ，再经线路或主变保护屏电压开关1ZKK、2ZKK将二次电压切换到保护装置中。

即双母转单母运行时，停电母线的母线侧隔离开关辅助触点断开后，该母线上的TV二次回路将直接断开；在单母转双母运行时，送电母线的母线侧隔离开关辅助触点合上后，该母线上的TV接入。

2 母线侧隔离开关辅助触点分合不到位2.1 隔离开关辅助触点分不到位造成反充电由双母运行方式切换为单母运行方式时，若停电母线的母线侧隔离开关辅助触点不分开，停电母线和运行母线的母线侧隔离开关辅助触点同时接通，运行母线和停电母线，电压互感器二次回路将直接短路，导致运行母线电压互感器向停电母线电压互感器的二次反充电。

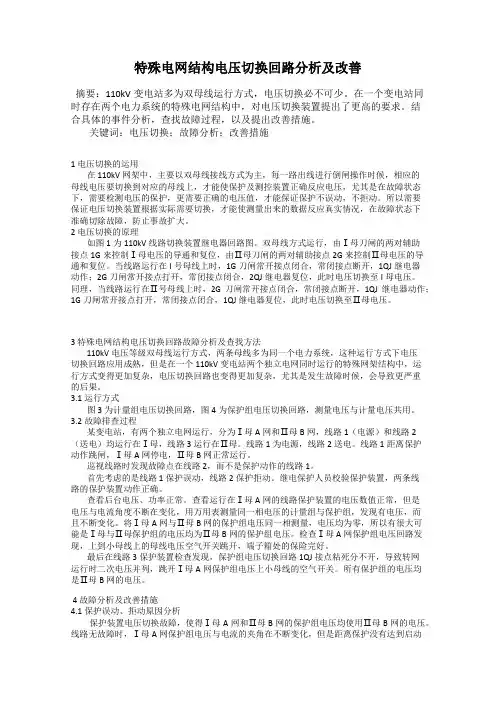

特殊电网结构电压切换回路分析及改善摘要：110kV变电站多为双母线运行方式，电压切换必不可少。

在一个变电站同时存在两个电力系统的特殊电网结构中，对电压切换装置提出了更高的要求。

结合具体的事件分析，查找故障过程，以及提出改善措施。

关键词：电压切换；故障分析；改善措施1 电压切换的运用在110kV网架中，主要以双母线接线方式为主，每一路出线进行倒闸操作时候，相应的母线电压要切换到对应的母线上，才能使保护及测控装置正确反应电压，尤其是在故障状态下，需要检测电压的保护，更需要正确的电压值，才能保证保护不误动，不拒动。

所以需要保证电压切换装置根据实际需要切换，才能使测量出来的数据反应真实情况，在故障状态下准确切除故障，防止事故扩大。

2 电压切换的原理如图1为110kV线路切换装置继电器回路图。

双母线方式运行，由Ⅰ母刀闸的两对辅助接点1G来控制Ⅰ母电压的导通和复位，由Ⅱ母刀闸的两对辅助接点2G来控制Ⅱ母电压的导通和复位。

当线路运行在I号母线上时，1G刀闸常开接点闭合，常闭接点断开，1QJ继电器动作；2G刀闸常开接点打开，常闭接点闭合，2QJ继电器复位，此时电压切换至I母电压。

同理，当线路运行在Ⅱ号母线上时，2G刀闸常开接点闭合，常闭接点断开，1QJ继电器动作；1G刀闸常开接点打开，常闭接点闭合，1QJ继电器复位，此时电压切换至Ⅱ母电压。

3 特殊电网结构电压切换回路故障分析及查找方法110kV电压等级双母线运行方式，两条母线多为同一个电力系统，这种运行方式下电压切换回路应用成熟，但是在一个110kV变电站两个独立电网同时运行的特殊网架结构中，运行方式变得更加复杂，电压切换回路也变得更加复杂，尤其是发生故障时候，会导致更严重的后果。

3.1运行方式图3为计量组电压切换回路，图4为保护组电压切换回路，测量电压与计量电压共用。

3.2故障排查过程某变电站，有两个独立电网运行，分为Ⅰ母A网和Ⅱ母B网，线路1（电源）和线路2（送电）均运行在Ⅰ母，线路3运行在Ⅱ母。

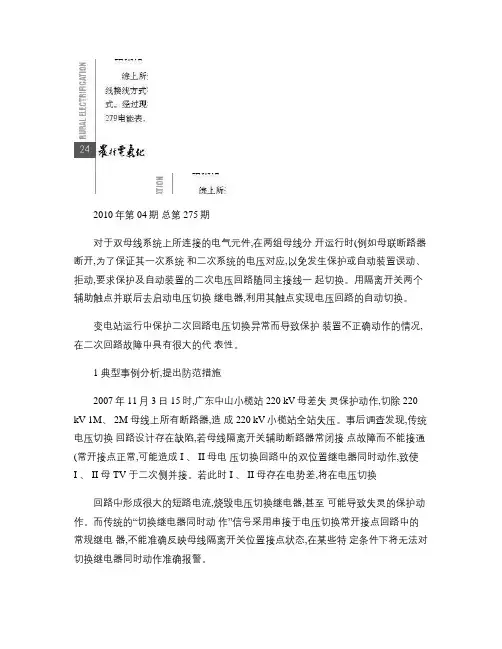

2010年第04期总第275期对于双母线系统上所连接的电气元件,在两组母线分开运行时(例如母联断路器断开,为了保证其一次系统和二次系统的电压对应,以免发生保护或自动装置误动、拒动,要求保护及自动装置的二次电压回路随同主接线一起切换。

用隔离开关两个辅助触点并联后去启动电压切换继电器,利用其触点实现电压回路的自动切换。

变电站运行中保护二次回路电压切换异常而导致保护装置不正确动作的情况,在二次回路故障中具有很大的代表性。

1 典型事例分析,提出防范措施2007年 11月 3日 15时,广东中山小榄站 220 kV母差失灵保护动作,切除 220 kV 1M、 2M 母线上所有断路器,造成 220 kV小榄站全站失压。

事后调查发现,传统电压切换回路设计存在缺陷,若母线隔离开关辅助断路器常闭接点故障而不能接通(常开接点正常,可能造成 I 、 II 母电压切换回路中的双位置继电器同时动作,致使I 、 II 母 TV 于二次侧并接。

若此时 I 、 II 母存在电势差,将在电压切换回路中形成很大的短路电流,烧毁电压切换继电器,甚至可能导致失灵的保护动作。

而传统的“切换继电器同时动作”信号采用串接于电压切换常开接点回路中的常规继电器,不能准确反映母线隔离开关位置接点状态,在某些特定条件下将无法对切换继电器同时动作准确报警。

结合实际情况,针对类似问题,提出几点防范的对策。

1.1 采用双位置继电器接点保护屏的电压切换回路中切换继电器同时动作信号应采用双位置继电器接点,以便监视双位置切换继电器工作状态。

当保护屏的切换电压回路采用双位置继电器接点时,如遇隔离开关位置异常或双位置继电器本身故障引起接点粘死,导致两组电压非正常并列的情况,以上信号会保持直至故障排除,见图 1。

对于已投运的设备,若原有回路利用单位置继电器接点发信的,应利用本屏内已有的备用双位置继电器接点,并接到原有的位置继电器同时动作的信号接点上,增加屏内端子间的配线,见图2粗实线所示。

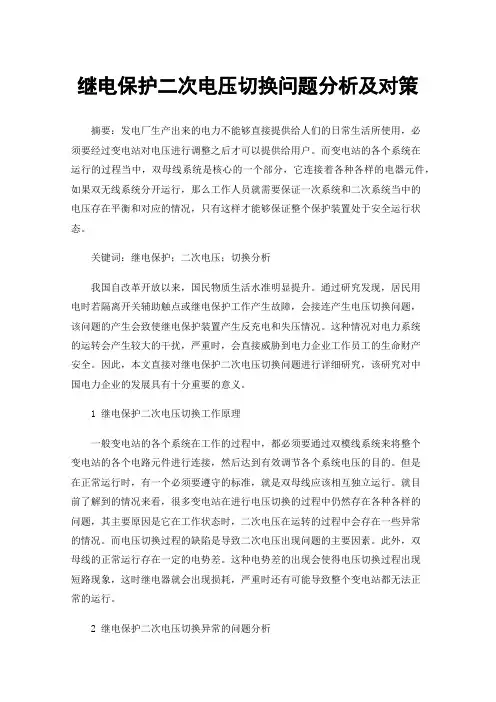

继电保护二次电压切换问题分析及对策摘要：发电厂生产出来的电力不能够直接提供给人们的日常生活所使用，必须要经过变电站对电压进行调整之后才可以提供给用户。

而变电站的各个系统在运行的过程当中，双母线系统是核心的一个部分，它连接着各种各样的电器元件，如果双无线系统分开运行，那么工作人员就需要保证一次系统和二次系统当中的电压存在平衡和对应的情况，只有这样才能够保证整个保护装置处于安全运行状态。

关键词：继电保护；二次电压；切换分析我国自改革开放以来，国民物质生活水准明显提升。

通过研究发现，居民用电时若隔离开关辅助触点或继电保护工作产生故障，会接连产生电压切换问题，该问题的产生会致使继电保护装置产生反充电和失压情况。

这种情况对电力系统的运转会产生较大的干扰，严重时，会直接威胁到电力企业工作员工的生命财产安全。

因此，本文直接对继电保护二次电压切换问题进行详细研究，该研究对中国电力企业的发展具有十分重要的意义。

1 继电保护二次电压切换工作原理一般变电站的各个系统在工作的过程中，都必须要通过双模线系统来将整个变电站的各个电路元件进行连接，然后达到有效调节各个系统电压的目的。

但是在正常运行时，有一个必须要遵守的标准，就是双母线应该相互独立运行。

就目前了解到的情况来看，很多变电站在进行电压切换的过程中仍然存在各种各样的问题，其主要原因是它在工作状态时，二次电压在运转的过程中会存在一些异常的情况。

而电压切换过程的缺陷是导致二次电压出现问题的主要因素。

此外，双母线的正常运行存在一定的电势差。

这种电势差的出现会使得电压切换过程出现短路现象，这时继电器就会出现损耗，严重时还有可能导致整个变电站都无法正常的运行。

2 继电保护二次电压切换异常的问题分析2.1 线路隔离开关位置使用单遥信在进行继电保护二次电压切换的过程中，有相当一部分的电路以及开关隔离需要使用单调性的方式来进行操作，而这种方式的使用仅仅能够将一些触点的常规运行状态有效的反馈给工作人员，如果工作人员想要了解其他触点的运行状态，往往就是无能为力。

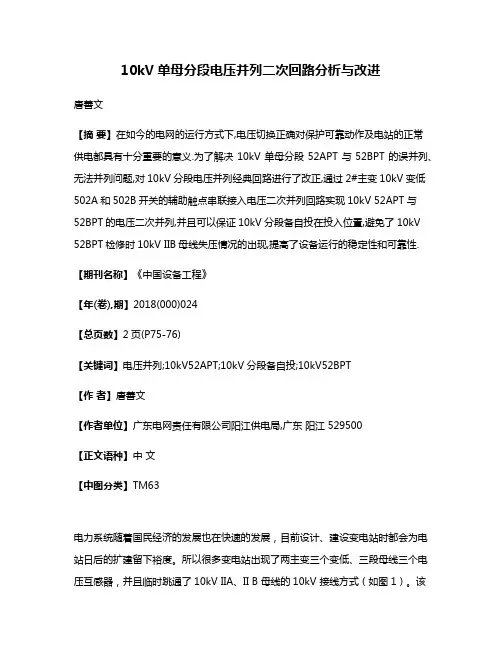

10kV单母分段电压并列二次回路分析与改进唐善文【摘要】在如今的电网的运行方式下,电压切换正确对保护可靠动作及电站的正常供电都具有十分重要的意义.为了解决10kV单母分段52APT与52BPT的误并列、无法并列问题,对10kV分段电压并列经典回路进行了改正,通过2#主变10kV变低502A和502B开关的辅助触点串联接入电压二次并列回路实现10kV 52APT与52BPT的电压二次并列,并且可以保证10kV分段备自投在投入位置,避免了10kV 52BPT检修时10kV IIB母线失压情况的出现,提高了设备运行的稳定性和可靠性.【期刊名称】《中国设备工程》【年(卷),期】2018(000)024【总页数】2页(P75-76)【关键词】电压并列;10kV52APT;10kV分段备自投;10kV52BPT【作者】唐善文【作者单位】广东电网责任有限公司阳江供电局,广东阳江 529500【正文语种】中文【中图分类】TM63电力系统随着国民经济的发展也在快速的发展，目前设计、建设变电站时都会为电站日后的扩建留下裕度。

所以很多变电站出现了两主变三个变低、三段母线三个电压互感器，并且临时跳通了10kV IIA、II B 母线的10kV 接线方式（如图1）。

该接线方式下的PT 并列与以前的PT 并列存在一定的区别，设备运行人员如不注意很有可能会误认为10kV 52APT 和52BPT 可以并列，并按常规方法进行操作并列，这样就会出现误并列，从而造成事故事件的发生。

本文通过对典型10kV PT 并列二次回路就行改进，从而解决了10kV 多分段临时跳通接线方式下容易出现误并列问题。

图1 10kV 多分段临时跳通接线图1 并列原理说明电压并列，一般用于双母线或者单母分段接线的变电站。

比如两段母线，每段母线一台PT，当I 母PT预试时，需要退出运行，而此时I 母的保护继续运行（考虑到带低压闭锁功能），保护失去电压会发生误动，此时需要用II 母PT 维持两段母线上的保护电压，同时将II 母PT 的电压提供给挂在I 母上的线路的测控装置使用。

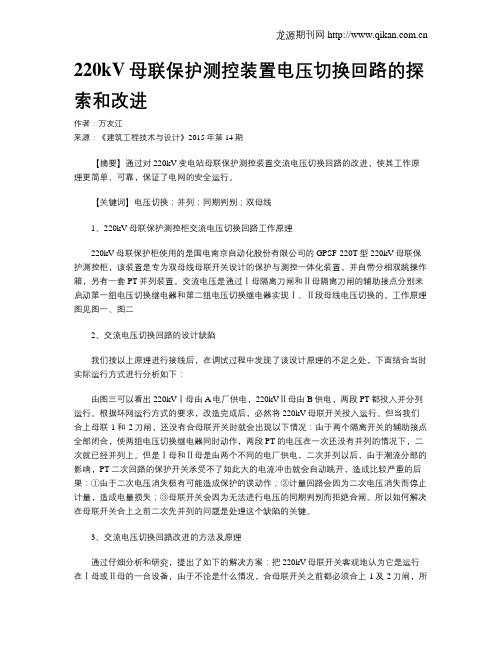

220kV母联保护测控装置电压切换回路的探索和改进作者：万友江来源：《建筑工程技术与设计》2015年第14期【摘要】通过对220kV变电站母联保护测控装置交流电压切换回路的改进，使其工作原理更简单、可靠，保证了电网的安全运行。

【关键词】电压切换；并列；同期判别；双母线1、220kV母联保护测控柜交流电压切换回路工作原理220kV母联保护柜使用的是国电南京自动化股份有限公司的GPSF-220T型220kV母联保护测控柜，该装置是专为双母线母联开关设计的保护与测控一体化装置，并自带分相双跳操作箱，另有一套PT并列装置。

交流电压是通过Ⅰ母隔离刀闸和Ⅱ母隔离刀闸的辅助接点分别来启动第一组电压切换继电器和第二组电压切换继电器实现Ⅰ、Ⅱ段母线电压切换的。

工作原理图见图一、图二2、交流电压切换回路的设计缺陷我们按以上原理进行接线后，在调试过程中发现了该设计原理的不足之处，下面结合当时实际运行方式进行分析如下：由图三可以看出220kVⅠ母由A电厂供电，220kVⅡ母由B供电，两段PT都投入并分列运行。

根据环网运行方式的要求，改造完成后，必然将220kV母联开关投入运行。

但当我们合上母联-1和-2刀闸，还没有合母联开关时就会出现以下情况：由于两个隔离开关的辅助接点全部闭合，使两组电压切换继电器同时动作，两段PT的电压在一次还没有并列的情况下，二次就已经并列上。

但是Ⅰ母和Ⅱ母是由两个不同的电厂供电，二次并列以后，由于潮流分部的影响，PT二次回路的保护开关承受不了如此大的电流冲击就会自动跳开，造成比较严重的后果：①由于二次电压消失极有可能造成保护的误动作；②计量回路会因为二次电压消失而停止计量，造成电量损失；③母联开关会因为无法进行电压的同期判别而拒绝合闸。

所以如何解决在母联开关合上之前二次先并列的问题是处理这个缺陷的关键。

3、交流电压切换回路改进的方法及原理通过仔细分析和研究，提出了如下的解决方案：把220kV母联开关客观地认为它是运行在Ⅰ母或Ⅱ母的一台设备，由于不论是什么情况，合母联开关之前都必须合上-1及-2刀闸，所以在交流电压切换回路里，我们只需将Ⅰ段或Ⅱ段PT的电压，接入第一组电压切换继电器或第二组电压切换继电器的逻辑回路即可。

一起电压切换回路不正确动作故障分析及改进意见摘要：本文记述一起电压切换回路不正确动作导致倒母线操作过程中对一次停电电压互感器反充电，烧毁电压切换插件并造成一座220kV变电站全站失压事件。

详细分析了电压切换原理以及本次事件发生经过，并从运维角度提出可行的改进意见和控制措施。

关键词：双母线、电压切换、双位置继电器、反充电、装置失压0 引言双母线接线方式结构简单、运行方式灵活可靠且方便后期扩建，在中大型变电站中广泛采用。

从变电站投建经济性考虑，出线线路既可在Ⅰ母线上运行，也可在Ⅱ母线上运行，且不再采用出线独立电压互感器作为线路保护、测量、计量电压，而是使用母线电压互感器，通过电压切换回路得到交流电压量供线路保护及计量使用。

因此，在一次设备运行方式改变时，保证电压切换回路正确切换，对继电保护正确动作及设备运行安全有重要意义。

实际运维过程中，网内已多次发生因电压切换回路异常导致反充电以及设备烧毁事件，本文以分析一起220kV变电站全站失压事件入手，结合倒闸操作和运维要点，提出改进意见和控制措施，以供参考。

1 事故经过图1：220kV设备接线图按检修计划开展220kV宝江Ⅰ线2522刀闸A修工作，安措需220kVⅡ母线停电。

停电操作包括“将220kVⅡ段母线所有运行元件全部倒至220kVⅠ母运行”和“220kVⅡ母由运行转为冷备用”两个操作任务。

运维人员完成倒母操作在执行“220kVⅡ母由运行转为冷备用”操作中，断开220kV母联212开关后，220kVⅠ母线CVT保护电压空气开关（三相联动）、计量电压C相（分相）空气开关跳闸，220kV备用电源自投装置检测到220kVⅠ段母线失压后，跳开所有220kV所有出线开关，进而导致220kV设备全部失电，运维人员立即终止倒闸操作。

2 现场检查运维人员对一次设备外观及实际位置进行检查，无异常。

对二次设备检查发现：1.220kVⅠ段母线CVT二次电压空气开关跳闸。

2.220kV母线电压并列装置CVT电压并列把手在“禁止并列”位置。

浅析电压切换回路存在的隐患及应对方法林红潇（广东电网有限责任公司阳江供电局，广东阳江529500）摘要：电压切换回路非正常同时动作会引起电压二次回路并列，导致PT 反充电并烧毁PT 二次空气开关及电压切换装置，从而造成全站保护装置失压的现象。

通过分析得知，电压切换回路的此类故障主要是由于母线侧刀闸的辅助触点和双位置继电器故障引起的，现提出在定检和验收时的应对方法，以提高电压切换回路的可靠性及电力系统运行的可靠性，对电压切换回路的验收、维护和消缺等工作具有一定的指导作用。

关键词：电压切换；同时动作；双位置继电器；隔离开关辅助触点；反充电0引言在电力系统中，当主变和线路间隔挂在其中一条母线上，为了使主变和线路的保护装置取得对应的二次电压，需设有电压切换回路。

阻抗保护、复合电压过流保护等都要用到二次电压，若无法获得或获得错误的二次电压值，会导致保护装置误动作，影响系统的安全运行。

电压切换回路靠元件母线侧刀闸辅助触点来启动，当母联处于分开状态且某段母线或PT 停运时，同时并列会造成反充电，使PT 二次回路空开跳闸、烧毁电压切换装置甚至导致全站保护装置失压，因此对电压切换回路必须加以重视。

本文针对电压切换回路存在的安全隐患进行分析，并提出了一些工作中的应对措施。

1原理分析对于双母线接线方式上连接的一次设备，当设备从一条母线倒到另一条母线上运行时，为使装置取得的电压与所挂母线相对应，需采用电压切换回路完成切换功能。

下面以图1所示的双母线接线方式及图2所示的JFZ -12FB 型装置电压切换回路为例，来说明电压切换的基本原理。

图1是典型的双母线接线形式，线路A 通过断路器1DL 、隔离开关11G 或12G 连接在Ⅰ母或Ⅱ母上。

Ⅰ母上接有电压互感器11PT ，Ⅱ母上接有电压互感器12PT 。

在母联断路器2DL 及隔离开关21G 和22G 闭合时，通过切换线路A 的隔离开关11G 、12G ，使线路A 分别接到Ⅰ母、Ⅱ母上。

电压切换回路故障分析及改进摘要：通过双母线接线方式变电站的电压切换装置异常告警信号事件，分析其发生的原因是靠母线侧隔离开关的辅助接点接触不良引起。

结合该设备间隔的电压切换回路与现场实际情况，提出了相应的预防措施和改进措施[1]。

关键词：电压切换回路；辅助接点；措施1引言对于一次接线采用双母线接线方式的220kV变电站，电压切换装置是保证一、二次系统电压保持一致的重要装置[2]，有自动切换功能且能及时反馈电压切换回路不正常运行，现阶段使用的电压切换回路一般都采用双位置继电器，一旦不正确动作将造成PT二次不正常并列，会导致二次空气开关的跳闸而造成部分保护装置误动[3]。

2事件经过220kV某变电站的一次接线方式为双母分段的接线方式，某日，雨天，16时27分调度通知220kV某变电站220kV某某线第一组PT失压或电压切换继电器消失，运行人员现场检查监控后台该间隔第一组PT失压或电压切换继电器消失光字牌闪烁，检查测控装置、保护装置电压均正常，电压切换装置面板显示Ⅰ母运行灯亮、Ⅱ母运行灯灭，现场与监控后台运行方式一致。

3事件分析通过查询相关间隔的电压切换回路图，如图1所示，编号为0413（如图2）是该间隔Ⅰ段母线侧刀闸电压切换装置开入端子，经测量该端子下端对地电位为零，最后检查刀闸机构箱发现是刀闸位置辅助接点接触不良导致异常信号告警。

此次信号的直接原因是：220kV某某线母线侧刀闸常开辅助接点接触不良，如图3所示。

图1. 电压切换回路图2. 0413 1G刀闸位置开入回路图3. 信号回路4预防措施刀闸机构箱属于室外设备，受环境因素影响较大，随着运行时间的增长和操作次数的增加，辅助开关转换不到位、接点表面老等原因，有时会出现接触不良，松脱等现象。

这就要求运行人员在日常的巡视工作或者是在进行倒闸操作过程中要细心，不仅仅是对一次、二次设备巡视到位，更要关注这种将一次设备状态经辅助接点转换成电信号开入给二次装置进行检测一次设备运行工况。

电压切换回路异常分析及解决方法在双母线接线的220kV、110kV变电系统的二次设备上，电压切换装置是一个普遍使用的设备，它利用母线刀闸的接点引入回路，使到线路或主变所挂的母线段与相应保护、测控、安自、计量等设备所采集的二次母线电压相一致，从而保证了设备的安全可靠运行，因此电压切换装置是一个重要的设备，相应的回路要正确可靠。

一、电压切换装置的接线原理电压切换装置的原理图如图1所示，其采用双位置继电器设计。

该类型继电器有两个线圈：动作线圈和复归线圈。

继电器接点采用了磁保持的设计，继电器动作线圈受电励磁后，接点闭合并且自保持，这时如果动作线圈失电，接点不会返回，保持导通位置，只有当复归线圈受电励磁后，接点才返回，变成断开状态并自保持。

采用双位置继电器设计可以防止刀闸接点在运行期间接触不良或者电压切换装置在直流工作电压突然消失的情况下电压回路失电，有效地提高了设备运行的可靠性。

双位置继电器共有两组，分别是1YQJ、2YQJ。

其中，1YQJ的动作线圈接I母刀的常开接点，复归线圈接I母刀的常闭接点，用来将I母PT的电压引入二次设备；2YQJ的动作线圈接II母刀的常开接点，复归线圈接II母刀的常闭接点，用来将II母PT的电压引入二次设备。

当合上I 母刀时，I母刀常开接点闭合，1YQJ的动作线圈励磁，接点闭合，将I母电压采入设备，当拉开I母刀，I母刀常闭接点返回导通，1YQJ的复归线圈励磁，接点复归，将I母电压断开，II母刀的操作原理也相同。

当I、II母刀同时合上时，1YQJ、2YQJ继电器同时动作，使I、II母电压并列采入设备，这时装置会发“切换继电器同时动作”的告警信号，通知运行人员处理。

当I、II母刀同时断开时，1YQJ、2YQJ继电器同时复归，I、II母电压同时断开，不采入设备。

从上面可知，电压切换装置所接入的I、II母刀接点一定要正确，接点用错会造成电压切换功能的混乱。

二、故障出现某变电站220kV旁路保护进行纵联分相功能改造，对保护版本进行了升级，在原屏更换了整个操作箱，其他的回路包括计量回路等均没有变动。

220kV双母线电压切换回路异常分析及解决对策发表时间：2020-09-11T11:34:14.727Z 来源：《中国电业》2020年11期作者：丁虎王朋远[导读] 220kv，其主要代表的是22万伏的电压等级，属于国家电力电网当中高压类线路，是电力电网整个系统当中重要的组成部分。

丁虎王朋远国网新疆电力有限公司检修公司新疆乌鲁木齐 830000摘要：220kv，其主要代表的是22万伏的电压等级，属于国家电力电网当中高压类线路，是电力电网整个系统当中重要的组成部分。

回路，是220kv电压线路中的主要构成，通常指的是电流经过一些器件或者相关介质之后，逐渐流回至电源通路当中，也被称之为闭合电路。

在220kv电力系统实际运行期间，为能够确保220kv电力系统可靠运行，通常需进行电压回路切换操作。

而在开展这该切换操作期间，通常会各种因素所影响而出现故障问题，不仅导致电压回路切换操作有失科学性与合理性，还会直接影响到220kv整个电力系统的运行安全与稳定。

鉴于此，本文将其进行研究，以供参考。

关键词：辅助触点；不对应；双位置继电器；原因分析；整改建议引言1事故案例XX电厂220kV一次接线为双母线接线方式，检修人员完成220kVXXⅠ回线2612隔离开关机械卡涩处理的缺陷后，在220kVXXⅠ回线复电操作过程中，将220kVXXI回线2611隔离开关合上后，NCS及RTU数据均显示220kVⅡ母带电的异常情况。

故障发生前，220kVXXⅠ回线及220kVⅡ母线检修状态。

220kVXXⅡ回线运行，220kVⅠ母线运行，其电气主接线如图1所示。

图1 220kV电气主接线图2?事故分析220kV母线PT负荷分布。

异常发生后，现场确认一次设备无异常，并核实220kVⅡ母PT实际处于停电状态，万用表测量Ⅱ组母线PT二次侧无电压，但中央控制室NCS及RTU画面均显示220kVII母有正常电压，同时220kV线路保护柜、220kV母线保护柜也均显示220kVII母处于运行状态且有正常电压，初步判断为NSD200-YB1PT并列装置故障。

电压切换回路故障消缺实例及分析摘要：电压切换回路的异常是电网常见故障，本文结合电网发生的两起具体案例，详细介绍了该异常产生的原因、危害及处理方法，对类似的电网检修工作具有借鉴意义。

关键词：电压切换；消缺；实例，分析。

两起案例案例一：2015年6月28日220kV淞浦变#3主变复役过程中，当值班员操作到#3主变110kV侧由冷备用改至110kV 正母II段运行时，后台报"110kV切换继电器同时动作”信号，信号不能复归。

“切换继电器同时动作”信号只有在双母线接线间隔的两把母线闸刀都合上的情况下才会发出，所以本次操作中的信号属于误报。

案例二：2015年7月1日检修人员按计划进行220kV蛟川变蛟宝1048线保护信号异常消缺工作。

蛟宝1048间隔改至冷备用状态后，检修人员和运行人员核对一次状态正确，在核对二次状态时发现保护装置（CSC-161A)面板上显示该间隔还挂在II母上运行，且保护装置内有正常电压显示。

冷备用状态下，间隔保护装置（CSC-161A)面板上的“I母”、“II母”指示灯应都熄灭，而且装置内无小母线电压切入，因此该案例呈现的也是一种不正常状态。

电压切换原理对于双母接线的变电站来说，线路、变压器等有电压逻辑要求的保护装置应根据自身所挂母线的位置而确定所需电压取自何组母线PT。

即若间隔挂在I母，则其所用电压应取自I母PT，反之挂于II母，所用电压应取自II母PT。

国网继电保护“六统一”规范出台前，变电站内电压切换功能普遍通过单、双位置继电器混合使用实现，其相关原理如图1、图2所示。

从图1中可以看出，当间隔挂于正母运行时，正母闸刀1G合上，其动合触点相应闭合，从而使电压切换继电器1YQJ1~5励磁(其中1YQJ3~5为双位置继电器)。

相应地，图2中1YQJ5的4副动合触点闭合，从而将正母PT二次电压630接入保护装置。

当间隔挂于付母运行时，电压切换回路的工作原理同正母。

电压切换电压输入回路用双位置继电器接点，其好处在于即使发生直流失电或电压切换回路二次接线松动等情况，保护也不会失压。

继电保护二次电压切换问题分析及对策摘要：伴随着社会经济的高速增长与科技技术不断提升，推动各个行业发展更加迅速。

在电力事业中，继电保护是非常重要的一个部分，只有做好节点保护的工作，才能够保障整个电力系统能够处于正常运行状态。

因此，主要对继电保护二次电压切换回路中存在的一些异常问题进行分析，并且根据这些异常问题的主要原因，提出科学合理的解决对策，希望能够在一定程度上解决电压二次切换回路中存在的各种漏洞，最终达到有效提高整个电力系统运行效率的目的。

关键词：继电保护；二次电压；切换问题引言提高继电保护技术水平为保障电力系统安全、平稳运行提供了有力支持，在电力系统实际运行的过程中，受内因与外因的影响，在继电保护二次电压切换时会出现异常现象，阻碍了电力系统的正常运行。

提高继电保护的准确率，降低二次回路异常问题的发生率，对提升二次回路切换工作的可靠性具有重要意义。

1继电器二次电压的切换变电站里的电气设备，主要是通过双母线系统来进行连接，通过对这些电气设备的调整来实现改变电压的目的。

正常的双母线系统应该是相互独立运行的，为了保证一、二次电压保持对应，就要求二次电压应随同一次接线方式进行切换。

而在二次电压切换的过程中非常容易出现问题，这是因为双母线在实际运行过程中非常容易出现电势差，使得切换时会在切换回路中形成短路电流，不但影响到二次电压的切换回路，严重时甚至会导致电压切换继电器的损坏，从而影响了变电站的正常运行。

2继电保护二次电压切换存在的问题在继电保护实际运行的过程中，二次电压切换异常，通常有三方面原因：首先，由于使用目的不同，变电站电压切换回路也需要多元化的设计，然而，目前变电站的电压切换回路的设计过于单一，二次回路不完善，且存在一定的缺陷；其次，如果母线刀闸隔离开关辅助触点出现问题，那么往往电压切换装置很难与母线刀闸的实际位置正确对应。

在出现这类问题时，二次电压切换故障的TV（或者一次侧未并列的TV）在二次侧并接，如果双母线出现电势差，那么在切换回路的过程中，很有可能造成短路电流，进而影响电压切换回路和继电器的安全运行；最后，切换继电器同时动作的信号收集通常是由串联在电压切换继电器中的常开触点来进行，采用这种方式无法对母线刀闸的位置进行精确的判断，进而导致切换继电器同时，动作不能进行准确及时的故障报警。

分析1000kV特高压线路电压检测的二次回路及改进发表时间：2019-11-07T15:00:17.750Z 来源：《电力设备》2019年第14期作者：王微思[导读] 摘要：1000kV特高压线路电压检测，被广泛的运用在我国各大变电站内部的控制和保护性当中，相比于超高压变电站来讲，特高压变电站在对整个线路的电压检测工作标准上要求更高。

（国网河北省电力公司检修分公司河北石家庄 050000）摘要：1000kV特高压线路电压检测，被广泛的运用在我国各大变电站内部的控制和保护性当中，相比于超高压变电站来讲，特高压变电站在对整个线路的电压检测工作标准上要求更高。

当前，我国各大变电站所使用的1000kV线路电压检测工作方案，所产生的故障率相对较高，不能有效满足电路变电工作的工作要求。

基于此，本文重点针对1000kV特高压线路的电压检测的二次回路故障问题及其改进方法展开了分析和探索，以此来有效提高变电工作的质量和安全性。

关键词：1000kV线路；电容式电压互感器；电压检测1000kV特高压线路单端或者是两端都装有了高压并联电抗器，也被人们称之为 “高抗”，在1000kV的高抗内部绝缘油的冷却方式，通过自然循环冷却的方法来加以保障，线路在工作过程当中，冷却器会直接投入到工作运行状态当中。

1000kV高抗属于一种大型的出油装置，在实际的工作过程当中存在一定的火灾安全隐患，为了有效预防事故的进一步扩大，1000kV高抗系统内部配备了自动喷水系统。

通过对该系统的有效应用，当1000kV线路当中失去高压环境条件下会正式开启，充分考虑到了一些1000kV线路当中安装了特高压串联补充装置，并且在1000kV线路当中存在三组接地刀闸，分别为线路接地、高抗接地以及串补接地，这三组刀闸会在无电压条件下正式开始工作。

1电压继电器配置方案及问题1.1继电器故障情况电磁继电器在实际的工作过程中，电压失效是造成铁芯、绕组故障以及出现噪音的重要影响因素，尤其是在特高压的变电站内部，由于整个工作环境处于比较复杂的电磁环境下，电磁继电器的铁芯绕组以及噪音表现相对比较明显。

双母线电压切换回路存在缺陷及改进建议李盛宇;覃剑【摘要】双母线接线方式下,主变压器和线路等元件的操作箱中都配置有电压切换回路,电压切换继电器同时动作会引起TV二次强行并列、非同期等现象,造成全站TV失压甚至引起开关跳闸等严重后果.通过对常见的电压切换回路及近期几起电网故障的分析,找出目前电压切换回路中存在的缺陷,并针对这些缺陷,提出改进措施,以提高电压切换回路的可靠性.【期刊名称】《广西电力》【年(卷),期】2010(033)006【总页数】4页(P38-40,55)【关键词】双母线;电压切换;TV;二次回路【作者】李盛宇;覃剑【作者单位】广西电网公司,广西,南宁,530023;广西电力调度通信中心,广西,南宁,530023【正文语种】中文【中图分类】TM773双母线系统上连接的一次电气元件（如线路、变压器等），为使其一次系统和二次系统电压保持对应，在相应元件操作箱中均设置了电压切换回路，依靠刀闸辅助接点启动电压切换继电器，实现电压回路的自动切换功能。

目前所使用的电压切换回路中，部分采用双位置切换继电器，当2条母线分列运行时，电压切换继电器同时动作将会造成TV二次并列，从而烧毁TV二次保险或者电压切换继电器，导致全站保护装置失压；若期间遇上其它故障，可能引起失灵保护误动作，从而扩大事故范围，造成全站失压的严重后果。

针对电压切换回路的这种安全隐患，结合近期2起电网故障进行分析探索，提出解决方法。

1 电压切换回路形式及原理简述常见的适用于双母线接线的电压切换回路有以下2种形式：1.1 形式1图1 形式1电压切换回路形式1电压切换回路在早期南瑞继保CZR系列操作箱中应用较广（见图1），其中1YQJ1-3、2YQJ1-3为常规继电器，用于监视电压切换回路自身运行状况的信号回路；1YQJ4-7、2YQJ4-7为磁保持继电器，其接点在动作线圈失电后并不返回，需在返回线圈加电后方才返回，用于母线电压的切换和为其它二次设备提供隔离开关位置信号（如启动失灵回路）。
