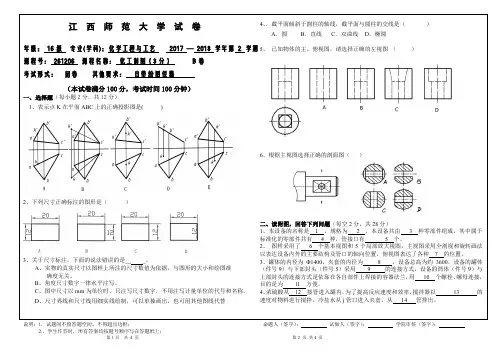

第一章 制图基本知识 第一节 制图标准的基本规定
1．A3幅面的尺寸（B×L）是__C___。
A 94×841 B 420×594 C 297×420 D 210×297
2．留装订边的A3幅面的装订边尺寸（a）和其余三边（c）的尺寸是___B__。
A a=25,c=10 B a=25,c=5 C a=10,c=5 D a=20,c=10
3．关于对中符号，下面的说法正确的是_____。
A 用粗实线绘制，长度依幅面大小而定。
B 画在图纸四边的中点处，长度一律从纸边界开始伸入图框内5mm。
C 对中符号伸入标题栏范围时，则伸入标题栏部分省略不画。
D 对中符号仅在必要时画出。
4. 下面的说法正确的是____C_。
A 每张图样都应画出标题栏和方向符号。
B 看图方向必须与看标题栏的方向一致。
C 看图方向与看标题栏方向不一致时，必须画出方向符号。
D 方向符号在图纸的下边对中符号处用粗实线绘制。
5. 一图样的图形比其实物相应要素的线性尺寸缩小一倍画出，该图样标题栏比例一栏应填写___A__。
A 1∶2 B 2∶1 C 0.5∶1 D 1∶0.5
6. 图样上机件的不可见轮廓线用__D___线表示。
A细点画线 B粗点画线 C细实线 D虚线
7. 粗实线宽度为d，则虚线和点画线的宽度分别为___D__。
A d,0.5d B 0.5d,d C d,d D 0.5d,0.5d
8. 关于尺寸标注，下面的说法错误的是__B
___。
A实物的真实尺寸以图样上所注的尺寸数值为依据，与图形的大小和绘图准确度无关。
B尺寸界线和尺寸线用细实线绘制，可以单独画出，也可以用其他图线代替。
试卷三答案
考试答案: 《化工制图》 开课性质： 考试 ﻫ
一、选择题 (每题 5 分，共 5 分）
１.在对焊法兰下面打一各钩
ﻫ二、作图题（每题 1０ 分,共 30 分） ﻫ 1.求作俯视图(１0分)
ﻫ 2。参照物体轴测图,求作左视图 （1０)
ﻫ 3。补全剖视图上的缺线(10分)
ﻫ三、将主视图画成全剖视图（10分）
ﻫ四、用多次旋转的表达方法画出正确的主视图（15分)
五、分析螺栓连接中的错误，补全所缺的图线(2０分)
ﻫ六、看懂冷凝器装配图，回答下列问题（２０分）1 ﻫ。 图上零件编号共有26种，属于标准化零部件有 １2 种,接管口有７个。
2。 装配图采用了２个基本视图。一个是主视图。另一个是 右 视图.主视图采用的是 全剖 的表达方法，右视图采用的是 半剖 的表达方法。 ﻫ ３。 A—A 剖视图表达了 ｓ 型和 F 型鞍式支座，其结构的
螺栓孔 不同，为什么？因为热胀冷缩的原因。 ﻫ ４。 图样中采用了 1 个局部放大图,主要表达了 封头 和 管板 以及 换热管的连接方法 。 5 ﻫ. 该冷凝器共有 98 根管子.管内走 水 。管外走 料气 . 6 ﻫ． 冷凝器的内经为 400 ，外经为 408 ；该设备总长为 １840 , 总高为 ７10 。
7． 换热管的长度为 1５10 ，壁厚为 2。5 。 8 ﻫ。 试解释“法兰30—１。6＂（件14)的含义。
法兰： 连接管子或 容器的零件。
3０： 法兰的公称直径 。 1 ﻫ。6： 法兰的公称压力。
第1页共4页 第2页共4页
《化工制图》期末试卷三
题号 一 二 三 四 五 六 总分
得分
一、完成下图的线段连接，标注出圆心与切点（15分 ）
二、按比例绘出下图的三视图，写出绘图比例并标注尺寸（20分）
三、补画视图中的漏线（20分）
1．
2．
第3页共4页 第4页共4页
四、画出全剖的主视图（15分）
五、由管道的轴测图，画出管道的平面图、正立面图（15分）
六、读工艺流程图，回答问题（15分）
1．工艺管道及仪表流程图包含
内容。.
2．该岗位共有 台设备，分别为
和 。
3．来自水塔的水沿 进入 ，由 输送
至 设备，清除硬水的Ca、Mg离子，进入 贮存。
4．Na+交换器中的触媒，长期与硬水反应失去活性，用盐水替换，从盐水槽来的盐水沿
由
送入Na+交换器中，然后经 流出。
5．SW1001－45×3.5 的含义为 。
6．在这一工艺流程图中有 仪表。
7．DW的含义 ，BR的含义
。
第 1页，共 5页 2020-2021《化工制图》期末课程考试试卷B
适用专业： 考试日期：
试卷所需时间：120分钟 闭卷 试卷总分100分
一、 已知两直线AB试用半径R的弧将两直线连接，绘完图标明尺寸和圆心。（10）
二、 已知直线AB的两面投影，设直线AB上一点C将AB分成两半，求C点的三面投影。（10）
三、 已知平面的两面投影，完成其第三面投影。（10） 四、 求圆柱被截切后的左视图。（10分）
五、 由给定的管道轴测图绘制A视角的视图（10分）
六、 根据物品的三维图画出正确的三视图，（12分） R
A
B
院系： 专业班级： 姓名： 学号：
装 订 线
A 第 2页，共 5页
七、 补画相贯线的主视面投影。（10分）
八、 判断下列螺纹画法的正误，正确的打“√”,错误的打“×”。（10分）
( ) ( ) ( ) ( ) 九、 读齿轮轴零件图，在A-A处补画断面图，并完成填空题。18分）
（1）说明Ф20f7的含义：Ф20为
，f7是
。 (2)说明含义：符号⊥表示 ，数字0.03是 ，A
是 。
（3）指出图中的工艺结构：它有 处倒角，其尺寸分别为 ，有 处退刀槽，其尺寸为 。
