产品设计 设计程序与方法教案（优秀版）word资料 《设计程序与方法》教案

一、 授课课题：产品设计程序与方法

授课形式：理论讲课与实践性指导

授课时间：

教案主笔：陈剑荣

二、 教学目的：设计程序与方法是产品设计的专业基础课，是学生进入产品设计课的入门课，通过课程的讲授和实践练习使学生把握产品设计基本思维方式和设计的基本程序与技巧，在未来的产品设计课程中具有解决设计过程中出现的问题的能力，合理地运用设计方法和程序。

三、 教学要求：

1、 具备产品设计的思维方法和能力；

2、 具有掌握产品设计的基本程序的能力；

3、 具有掌握对产品设计的体验方法；

4、 具有产品设计模型制作的能力；

5、 具备在产品设计中解决问题的能力。

四、 教学内容及学时安排 （共72课时）

序号 授课内容 课时 作业

1 设计的分类与形式

2课时

工业设计研究的基本问题

设计方法

2 设计的调查 6课时（课外16课时） 调查分析

3 想法形成的过程 课时

4 概念的形成 课时

5 概念和设计理念 课时

6 产品使用功能 课时

7 产品设计程序 3课时

8 课题分析 4课时

9 课题设计分析 4课时

10 设计实践 51课时

五、 授课内容和计划安排

周次 星期 教学内容 教学要求和作业 教学方式 课时

第一周 一 1、 设计的分类与形式

2、 工业设计研究的基本问题；

3、 设计的方法

① 想法形成的过程

② 概念的形成

③ 设计调研的方法 通过讲授理念知识，要求学生掌握工业设计的基本理论，设计的思维方法和调研的手段。 理念讲授和互动式提问和问答、调查实践 6课时（课外8课时）

二 设计调研实践 要求去市场调研惧产品资料 布置市场调研的项目 6课时 三 概念和设计理念

设计体验

市场调研汇报研讨

快题练习（1）以概念为设计元素：日用小产品 通过讲授要求掌握产品设计的要领的运用，设计体验的基本方法 1、 理论讲授，分析产品的设计体验实例和概念设计的实例

《现代设计理论与方法》复习提纲

1 第一章 设计方法学

1. 现代设计目标：缩短产品设计周期；提高产品质量；降低生产成本。

T--缩短产品设计周期

Q--提高产品质量

C--降低其成本

2. 传统设计法特点：静态的、经验的、手工式的、（近似计算）

现代设计法特点：动态的、科学的、计算机化的、（精确计算）

3. 现代设计理论与方法的发展分为：（1)直觉设计阶段 （2)经验设计阶段

（3)半理论半经验设计阶段 （4)现代设计阶段

4. 系统－执行特定功能而达到特定目的，相互联系，相互作用的元素。

具有特定功能的、相互间具有一定联系的许多要素构成的一个整体，即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。

5.系统化设计的特征：由上而下、由总到细。

基本方法：系统的分析和综合。

6.黑箱法定义：把系统看成是一个不透明的，不知其内部结构的“黑箱”，在不打开黑箱的前提下，利用外部观测，通过分析黑箱与周围环境的信息联系,了解其功能的一种方法。

根据系统的某种输入及要求获得某种输出的功能要求，从中寻找出某种物理效应或原理来实现输入-输出之间的转换，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。

7.系统化设计的步骤：

8、评价的目标内容：

（1) 技术评价目标——可行性，创造性，可靠性

（2) 经济评价目标——成本，利润，市场潜力

（3）社会评价目标——社会效益和影响

9.技术-经济评价法

（a)技术价Wt : Wt=(Piqi)/Pmax

（Pi-各技术评分值；qi-加权系数；Pmax-最高分值5分或10分） 《现代设计理论与方法》复习提纲

【功能安全】功能安全产品的设计流程 自动化程度的提高为人们日常生活中的方方面面都带来了更多的舒适性和灵活

性，但我们也需要注意到这些好处背后的安全风险。尤其是工业领域中让人引

以为傲的高精密生产线，它们应当是易于使用，并能提供高度舒适和安全的操

作性。 本文深切认为技术系统不应当为人们和环境带来超出允许风险范围的安全风

险。完全没有风险是不现实的，所以风险可接受与否在于其严重程度。每个领

域对可接受风险程度都有自己的定义，并使用不同的安全等级对其进行衡量。

对于电气和可编程系统来说，得益于一系列标准建立，由此形成了关于功能安

全的共识。这些标准适用于不同的应用领域，但它们都基于由IEC61508标准

派生出的安全理念。

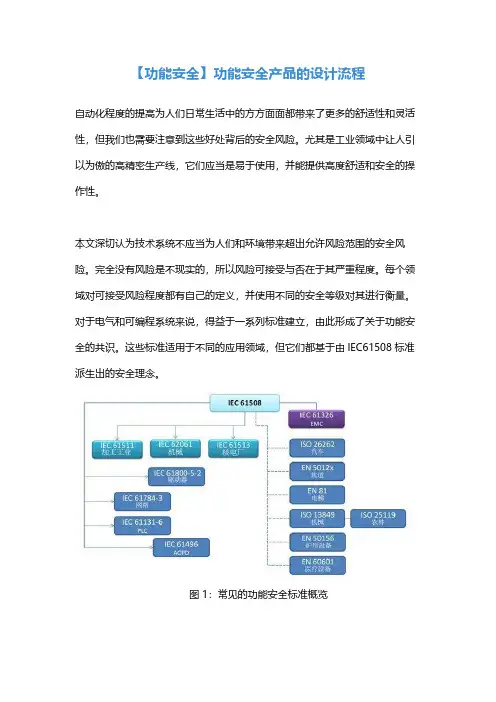

图1：常见的功能安全标准概览 IEC61508标准覆盖了系统的整个生命周期，并着重为系统中可能出现危险的

部分制订了相关规范。该标准旨在提供从零开始设计系统的最安全方式。实现

功能安全的普遍措施是添加额外的元器件，用于监控功能的正常运行以及在发

生不正常的情况时对系统进行控制。这个理念常用于工业自动化或过程工业领

域中。 IEC61508标准定义了功能安全的操作模式：低要求操作模式、高要求

操作模式和连续模式。操作模式则由每年对于安全功能的使用频率决定。 同时，针对功能安全领域中的标准控制功能的设计方法是可选的。IEC61508

标准中定义的连续模式包含这些信息。 通常做法是从分析所有可能对系统产生影响的关键问题开始。所有被定位的问

题必须使用参数进行衡量，如暴露时间、受伤的严重程度以及脱离伤害的可能

性。这是典型的风险分析措施，必须在没有额外电气保护系统的情况下对受控

设备施行。系统整个生命周期的所有部分均必须使用该措施。凭借风险图，风

险分析将提供要求的安全完整性等级(Safety Integrity Level，SIL)。在遵循

ISO13849标准的情况下，风险图将提供要求的性能等级(Performance
