第二十章 机械系统动力学设计

机械系统稳定性与动力学分析

一、引言

机械系统是指由各种机械零部件组成的系统，涉及到力学、动力学和控制等多个学科的知识。在工程设计和实际运行中，机械系统的稳定性和动力学分析是非常重要的考虑因素。本文将探讨机械系统稳定性的基本概念和动力学分析的方法。

二、机械系统稳定性

机械系统的稳定性是指系统在外界扰动下是否能保持平衡的能力。稳定性可以分为静态稳定性和动态稳定性两个方面。

1. 静态稳定性

静态稳定性是指系统在静止状态下，当受到外力扰动后，是否能自行回到平衡状态。常见的例子是一个放在台面上的杯子，当杯子倾斜时，通过重力和摩擦力的作用，杯子会自动回到平衡状态。在机械系统设计中，静态稳定性是一个重要的指标，可以通过平衡分析和稳定性计算来评估系统的稳定性。

2. 动态稳定性

动态稳定性是指系统在运动状态下，当受到外界扰动后，是否能保持平衡状态。机械系统中的动态稳定性常常涉及到振动问题。例如，一个悬挂的弹簧会在振动后逐渐趋于平衡状态。在实际工程中，动态稳定性分析是必要的，可以通过振动分析和动力学模型来评估系统的稳定性。

三、机械系统动力学分析的方法

机械系统动力学分析是指研究系统运动规律和响应特性的过程。下面介绍几种常用的动力学分析方法。

1. 力学建模 力学建模是机械系统动力学分析的基础。通过对系统的零部件进行建模，可以得到系统的质量、惯性、刚度等参数。常用的力学模型包括质点模型、刚体模型和连续体模型等。力学建模是动力学分析的关键步骤，准确的模型能够提供可靠的分析结果。

2. 运动学分析

运动学分析是研究机械系统的运动规律和几何关系的过程。通过对系统的运动进行描述，可以得到位置、速度和加速度等与时间相关的参数。运动学分析可以通过解析方法、几何方法和数值方法等来实现。在实际分析中，常常使用计算机辅助设计软件进行运动学分析。

3. 动力学分析

动力学分析是研究机械系统的力学行为和响应特性的过程。通过牛顿运动定律和能量守恒定律等基本原理，可以建立系统的动力学方程。常见的动力学分析方法包括等效质量法、拉格朗日法和哈密顿法等。动力学分析可以预测系统的运动状态和响应特性，为系统设计和控制提供参考依据。

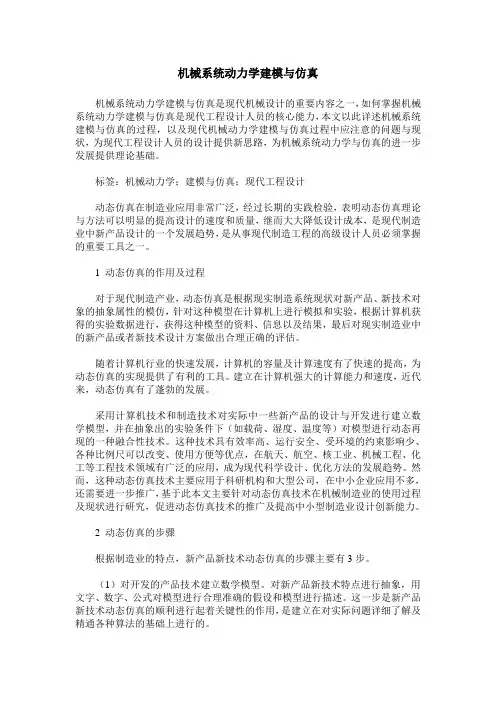

机械系统动力学建模与仿真

机械系统动力学建模与仿真是现代机械设计的重要内容之一，如何掌握机械系统动力学建模与仿真是现代工程设计人员的核心能力，本文以此详述机械系统建模与仿真的过程，以及现代机械动力学建模与仿真过程中应注意的问题与现状，为现代工程设计人员的设计提供新思路，为机械系统动力学与仿真的进一步发展提供理论基础。

标签：机械动力学；建模与仿真；现代工程设计

动态仿真在制造业应用非常广泛，经过长期的实践检验，表明动态仿真理论与方法可以明显的提高设计的速度和质量，继而大大降低设计成本，是现代制造业中新产品设计的一个发展趋势，是从事现代制造工程的高级设计人员必须掌握的重要工具之一。

1 动态仿真的作用及过程

对于现代制造产业，动态仿真是根据现实制造系统现状对新产品、新技术对象的抽象属性的模仿，针对这种模型在计算机上进行模拟和实验，根据计算机获得的实验数据进行，获得这种模型的资料、信息以及结果，最后对现实制造业中的新产品或者新技术设计方案做出合理正确的评估。

随着计算机行业的快速发展，计算机的容量及计算速度有了快速的提高，为动态仿真的实现提供了有利的工具。建立在计算机强大的计算能力和速度，近代来，动态仿真有了蓬勃的发展。

采用计算机技术和制造技术对实际中一些新产品的设计与开发进行建立数学模型，并在抽象出的实验条件下（如载荷、湿度、温度等）对模型进行动态再现的一种融合性技术。这种技术具有效率高、运行安全、受环境的约束影响少、各种比例尺可以改变、使用方便等优点，在航天、航空、核工业、机械工程、化工等工程技术领域有广泛的应用，成为现代科学设计、优化方法的发展趋势。然而，这种动态仿真技术主要应用于科研机构和大型公司，在中小企业应用不多，还需要进一步推广，基于此本文主要针对动态仿真技术在机械制造业的使用过程及现状进行研究，促进动态仿真技术的推广及提高中小型制造业设计创新能力。

2 动态仿真的步骤

根据制造业的特点，新产品新技术动态仿真的步骤主要有3步。

《机械原理》ppt课件目录

•机械原理概述

•机构的结构分析与设计

•机械传动与驱动

•机械系统动力学与振动

•机械制造工艺与装备

•现代机械设计方法与展望

01

机械原理概述

Chapter

定义

机械原理是研究机械系统中力和运动传递、转换及其控制规律的科学。

重要性

机械原理是机械工程学科的基础理论，为机械设计、制造、控制等提供理论支

撑，对于培养机械工程师的创新能力和解决复杂问题的能力具有重要意义。机械原理的定义与重要性研究对象

主要研究各种机构（如连杆机构、凸轮机构、齿轮机构等）和机器（如内燃机、电

动机、机床等）的工作原理、运动特性、力学性能以及设计计算方法等。

研究内容

包括机构的组成原理、运动学分析、动力学分析、机械效率与自锁、机器的平衡与

调速等。机械原理的研究对象和内容从古代简单机械到现代复杂机械系统，经历了漫长

的发展历程，逐渐形成了完整的理论体系。随着计算机技术的发展，机械原理的研究方法和手

段不断更新，正向数字化、智能化方向发展；同时，

随着新材料、新工艺的出现，机械原理的应用领域

也在不断扩展。

发展历程

发展趋势机械原理的发展历程和趋势

02

机构的结构分析与设计

Chapter机构定义

由刚性构件通过运动副连接而成的系统，用于传递运动和力。机构分类

根据运动特性可分为连杆机构、凸轮机构、齿轮机构等。运动副类型

包括低副（转动副、移动副）和高副（点接触、线接触）。机构的基本概念和分类

结构分析

通过自由度计算、运动链分析等

方法，确定机构的组成、运动特

性和约束条件。综合方法

基于功能需求，选择合适的机构

类型，进行组合、变异和演化，

设计出满足特定要求的机构。创新设计

运用创新思维和现代设计方法，

如拓扑优化、仿生学等，进行机

构创新设计。机构的结构分析和综合方法

满足功能需求、结构简单、制造容易、运行可靠、成本低廉等。设计原则

包括经验设计、类比设计、优化设计等。其中优化设计可采用数学规划、遗传算法等方法进行优化计算，得到最优设计方案。设计方法

通过典型案例分析，了解机构设计的实际应用和注意事项。如汽车发动机配气机构、工业机器人手臂机构等。

1·什么是机械动力学？研究机械动力学的目的是什么

答：机械动力学是研究机械在力的作用下的运动和机械在运动过程中产生的力，并从力和运动相互作用的角度进行机械的设计与改进的科学。研究目的：分析和综合两个方面，分析：研究现有的机械；综合：设计新机械使之达到给定的运动学,动力学要求

2·什么是机械动力学的正问题？什么是机械动力学的反问题？

正问题：给定机械的输入力合阻力的变化规律，求解机器的实际运动规律

反问题：已知机构的运动和阻力，求解应施加于原动构件上的平衡力，以及各运动副的反力

3·什么是动态静力分析？

答：根据达朗贝尔原理，将惯性力计入静力平衡方程，来求出为平衡静载荷和动载荷而需要在驱动构件上施加的输入力或力矩，以及各运动副中的反作用力，这种分析方法为动态静力分析

4·什么是机械的平衡？平衡的目的？惯性力对机械的不良作用？

答：使机械中的惯性力得到平衡，这个平衡为机械的平衡

平衡目的：消除或者部分消除惯性力对机械的不良作用，从而减轻机械振动，改善机械工作性能，提高机械工作质量，延长机械使用寿命，减轻噪音污染

不良作用包括：（1）惯性力在机械各运动副中产生附加的动压力增加运动副的摩擦磨损从而降低机械的效率和寿命

（2）惯性力的大小和方向产生周期性的变化引起机械及基础发生振动使机械工作精度和可靠性下降，也造成零件内部的疲劳损坏。当振动频率接近振动系统的固有频率时会产生共振，从而引起其机器和厂房的破坏甚至造成人员伤亡

5·什么是摆动力和摆动力矩

答：摆动力为机构所有运动构件惯性力之合力。摆动力矩为机构所有运动构件惯性载荷的合力矩

6·什么是静代换？什么是动代换？

答：使惯性力保持不变的代换为静代换;使惯性力和惯性力矩均保持不变的代换为动代换

7·质量代换三个条件：1.各代换质量综合应等于原来构件的质量2.各代换质量的总质心应与原来的质心相重合3.各代换质量对坐标原点的转动惯量之和应等于原构件对坐标原点的转动惯量
