廉金属热电偶检定规程jjf1637-2017廉金属热电偶是一种常用的温度测量传感器，采用不同金属的热电特性来测量温度变化。
为了保证廉金属热电偶的准确性和可靠性，需要进行定期的检定。
下面是根据《廉金属热电偶检定规程JJF1637-2017》的相关参考内容：1. 检定目的和依据：明确了廉金属热电偶检定的目的是为了保证其测量结果的准确性和稳定性。
依据包括国家计量法律法规、相关计量规范和技术文件等。
2. 检定对象和检定准则：规定了廉金属热电偶检定的对象，即所有采用廉金属热电偶进行温度测量的仪器设备。
检定准则包括热电特性、温度响应时间和重复性等。
3. 检定装置和设备：详细描述了进行廉金属热电偶检定所需要使用的装置和设备，例如参比热电偶、温度控制装置、稳定电源和多路选择器等。
4. 检定步骤和方法：提供了详细的检定步骤和方法，包括准备工作、校准环境的建立、测量温度的稳定和接线方式的选择等。
还包括了温度分段校准和总体误差的计算方法。
5. 检定结果的表示和判定：规定了检定结果的表示方法，一般使用偏离度和总体误差来表示，同时也说明了各种结果的判定准则和处理方法。
6. 检定证书和报告：对检定证书和报告的内容和格式进行了规定，包括检定机构的名称和地址、检定项目和结果、参考资料和附件等。
7. 检定的确认和追溯：要求检定机构必须具备合格的仪器设备，并定期进行确认和校准，以保证检定结果的可追溯性和准确性。
8. 检定机构的要求：对从事廉金属热电偶检定业务的机构进行了要求，包括检定能力和技术条件、质量控制和认可标志等。
9. 附录：提供了一些相关的附录，例如廉金属热电偶的热电特性曲线、温度响应时间的计算公式和误差的统计学处理方法等。
以上仅是《廉金属热电偶检定规程JJF1637-2017》相关参考内容的一部分，详细的内容还需要参阅该文。
通过对廉金属热电偶的定期检定，能够确保其测量结果的准确性，为各行业的温度测量提供了可靠的数据支持。

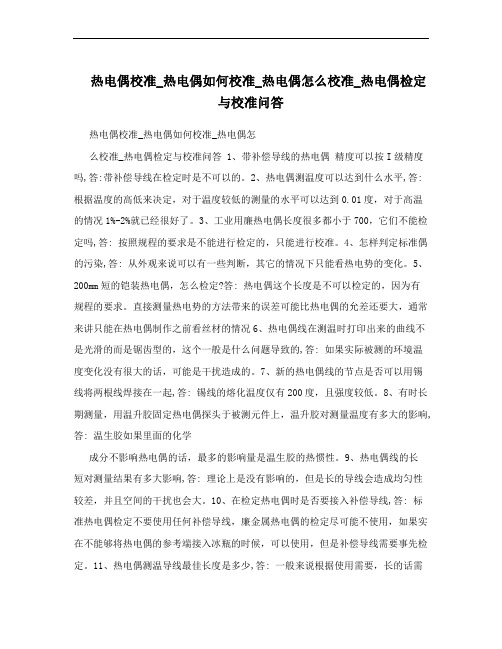

热电偶校准_热电偶如何校准_热电偶怎么校准_热电偶检定与校准问答热电偶校准_热电偶如何校准_热电偶怎么校准_热电偶检定与校准问答 1、带补偿导线的热电偶精度可以按I级精度吗,答:带补偿导线在检定时是不可以的。
2、热电偶测温度可以达到什么水平,答: 根据温度的高低来决定，对于温度较低的测量的水平可以达到0.01度，对于高温的情况1%-2%就已经很好了。
3、工业用廉热电偶长度很多都小于700，它们不能检定吗,答: 按照规程的要求是不能进行检定的，只能进行校准。
4、怎样判定标准偶的污染,答: 从外观来说可以有一些判断，其它的情况下只能看热电势的变化。
5、200mm短的铠装热电偶，怎么检定?答: 热电偶这个长度是不可以检定的，因为有规程的要求。
直接测量热电势的方法带来的误差可能比热电偶的允差还要大，通常来讲只能在热电偶制作之前看丝材的情况6、热电偶线在测温时打印出来的曲线不是光滑的而是锯齿型的，这个一般是什么问题导致的,答: 如果实际被测的环境温度变化没有很大的话，可能是干扰造成的。
7、新的热电偶线的节点是否可以用锡线将两根线焊接在一起,答: 锡线的熔化温度仅有200度，且强度较低。
8、有时长期测量，用温升胶固定热电偶探头于被测元件上，温升胶对测量温度有多大的影响,答: 温生胶如果里面的化学成分不影响热电偶的话，最多的影响量是温生胶的热惯性。
9、热电偶线的长短对测量结果有多大影响,答: 理论上是没有影响的，但是长的导线会造成均匀性较差，并且空间的干扰也会大。
10、在检定热电偶时是否要接入补偿导线,答: 标准热电偶检定不要使用任何补偿导线，廉金属热电偶的检定尽可能不使用，如果实在不能够将热电偶的参考端接入冰瓶的时候，可以使用，但是补偿导线需要事先检定。
11、热电偶测温导线最佳长度是多少,答: 一般来说根据使用需要，长的话需要费用更高。
12、请问热电偶节点是使用电容放电熔接的,是否可以?答: 热电偶节点的焊接原则是金属完全融化，避免污染。
高温热电偶校准
高温热电偶的校准包括多个步骤，首先是要检查外观，无明显缺陷，用500V兆欧表测量热电偶的绝缘电阻应符合规程要求（一般热电偶≥100MΩ、铠装热电偶≥1000MΩ）。
其次，检查热电偶分度号是否与设计相符。
接着进行校验，包括线性度校验、灵敏度校验和温度误差校验。
线性度校验的目的是检测热电偶的输出是否与理论值一致，以确定其是否符合标准。
通常选取-20℃、0℃、100℃、200℃等温度点进行测试。
灵敏度校验则是在特定的温度条件下，比较实际测量值与理论值之间的偏差。
这一步骤有助于评估热电偶在不同温度下的响应能力。
温度误差校验则是将热电偶置于模拟实际工作环境的装置中，在不同的温度点测量其输出电压，并与标准温度计进行比较，以确定其温度误差。
在完成上述校验后，将热电偶的测温允许温差与规程要求进行比较，以确保其性能符合标准。
最后，填写热电偶的检定报告，记录所有的测量数据和结果。
在进行高温热电偶校准时，还需注意以下事项：
确保测量系统中的系统误差已被消除或最小化，以提高测量精度。
校准过程中应遵循安全操作规程，特别是在使用高温热电偶时，需确保不会发生烫伤等意外事故。
定期进行校准，以确保高温热电偶的性能稳定可靠。
总的来说，高温热电偶的校准是一个涉及到多个步骤和注意事项的复杂过程。
通过仔细执行这些步骤并遵循相关规定，可以确保高温热电偶的性能符合标准，为工业生产提供准确可靠的温度测量数据。
热电偶检定报告范文一、检定目的热电偶时常需要进行检定，以验证其测量准确性和可靠性。
本次热电偶检定的目的是评估热电偶的温度测量误差，并确定其测量范围和准确度。
二、检定方法本次检定采用了比对法进行，即将要检定的热电偶与一组已知准确度的标准热电偶进行比较。
三、检定步骤1.准备工作：检定仪器，包括标准热电偶、温度计、电压表等；2.校准标准热电偶：使用标准温度计对标准热电偶进行校准，确保其准确度；3.校准待测热电偶：将待测热电偶与标准热电偶的连接头进行连接，并接通相应的测温仪器和电压表；4.记录测量数据：依次设置不同的温度值，记录标准热电偶和待测热电偶的电压输出值，并计算出它们之间的差值；5.统计数据分析：根据记录的数据进行统计分析，计算出测量误差和可靠度指标，并绘制相应的曲线和图表；6.检定结论：根据数据分析结果，给出热电偶的测量准确度和可靠性评估。
四、检定结果根据本次检定的数据，分析得出以下结果：1.温度测量误差：记录的数据显示，待测热电偶的测量误差范围在±0.5°C内，符合相关精确度要求；2.可靠性评估：热电偶的可靠性指标表明，对同一温度点的多次测量结果相对稳定，且标准差较小；五、数据分析1.温度测量误差分析：对于待测热电偶，在不同温度点上与标准热电偶的测量误差范围在±0.5°C内。
该误差范围符合产品精确度要求；2.可靠性分析：对于待测热电偶进行多次测量，在同一温度点上，测量结果的标准差较小，表明待测热电偶在重复测量过程中的可靠性较高。
六、结论与改进意见根据本次检定的结果，得出如下结论：1.待测热电偶的测量准确度在±0.5°C范围内，符合产品规格要求；2.待测热电偶的可靠性较高，在重复测量过程中具有较小的变化量。
改进意见：1.对待测热电偶的测量结果进行数据处理，进一步提高测量准确度；2.继续对热电偶进行定期检定，以确保其测量结果的可靠性。
热电偶检定项目及方法热电偶是一种常用的温度测量仪器，其工作原理是利用两个不同金属的接触产生的热电势来测量温度。
为了确保热电偶的准确度和可靠性，在使用前需要进行检定。
本文将介绍热电偶的检定项目及方法。
一、检定项目1. 热电势测量误差：热电偶的主要测量参数是热电势，检定时需要测量热电偶输出的电压，并与标准温度计进行比较，计算其测量误差。
2. 热电偶线性度：线性度是指热电偶输出电压与温度之间的关系是否符合线性特性。
检定时需要在不同温度下测量热电偶的热电势，并绘制热电势-温度曲线，通过分析曲线的直线度来评估热电偶的线性度。
3. 热电偶响应时间：响应时间是指热电偶从温度变化到输出电压稳定所需的时间。
检定时需要在不同温度下进行温度变化，并记录热电偶输出电压的变化过程，通过分析输出电压的稳定时间来评估热电偶的响应时间。
4. 热电偶温度漂移：温度漂移是指热电偶在长时间使用后，输出电压的变化情况。
检定时需要将热电偶长时间暴露在恒定温度环境中，并记录输出电压的变化情况，通过分析电压的漂移程度来评估热电偶的温度漂移。
二、检定方法1. 热电势测量误差检定：将热电偶与一个标准温度计同时插入一个恒温槽中，分别记录两者输出的电压值。
然后计算热电偶的测量误差，即热电偶输出电压与标准温度计的电压差。
2. 热电偶线性度检定：选取几个不同温度点，在每个温度点上测量热电偶的输出电压，并记录下来。
然后根据这些数据绘制热电势-温度曲线，通过分析曲线的直线度来评估热电偶的线性度。
3. 热电偶响应时间检定：将热电偶置于一个恒定温度中，然后突然改变温度，记录热电偶输出电压的变化过程。
通过分析输出电压的稳定时间来评估热电偶的响应时间。
4. 热电偶温度漂移检定：将热电偶长时间暴露在一个恒定温度环境中，并记录输出电压的变化情况。
通过分析电压的漂移程度来评估热电偶的温度漂移。
通过以上检定项目及方法，可以评估热电偶的准确度和可靠性。
在实际应用中，可以根据检定结果进行校正或更换热电偶，以确保温度测量结果的准确性。
热电偶校准及误差实验指导一、用途镍铬-镍硅热电偶是非贵金属热电偶中性能最稳定的一种，热电势较大，且有接近直线的分度曲线，因此使用最广。
热电偶遇温度显示仪表配合，主要用于测量气体、蒸汽、液体等介质的温度。
常用的有是带保护管套的、裸装的和铠装的几种。
二、主要技术性能1、正常工作环境中性或氧化性气氛。
长时间使用温度0～900℃，短时间使用温度1000～1200℃。
2、分度特性分度号EU-2(由表2-1 给出) 3、基本误差三等标准热电偶：≤±3（℃）工业通用热电偶：≤｛±3±0.0075（X-400）｝℃三、工作原理热电偶是根据金属的热电效应设计制作的。
两种不同的导体组成一个封闭的回路，便构成了一个热电偶，如果热电偶两端结点温度不同，回路中就会产生热电势，这个热电势的大小只与构成热电偶的导体成分以及与热电偶两端的温度有关。
但是，应该注意，如果热电偶本身材料不均匀，那么，由于温度梯度的存在，可能产生附加电势。
镍铬-镍硅热电偶的正极是镍铬合金，成分为镍89%，铬10%，铁1%，负极是镍硅合金，成分为镍97%，硅 2.5%，锰0.5%。
这两种电极材料的高温抗氧化能力及抗腐蚀能力都很强，热电性能稳定，但镍硅材料在高温下易受还原气氛的有害影响。
四、使用注意事项1、热电偶裸装，其电极务必避免受到机械损伤，而且只能用在中性或氧化性气氛环境中；在还原性气氛中或在腐蚀介质环境中使用，必须有密封良好的保护套管。
2、热电偶要有足够的插入深度。
3、与二次仪表连接使用铜-康铜补偿导线，其导线绝缘层着色：正极（铜）为红色，负极（康铜）为蓝色。
因补偿导线，分度号Eu-2。
表2-1 镍铬-镍硅热电偶分度表（自由端温度为0℃）实验2-1 热电偶的校验（热电偶静态特性的测试）之一热电偶通常工作在高温环境中，受气氛影响，长期使用，其热电特性可能发生变化，因而，有必要进行热电偶检查和校验。
热电偶校验之前首先是外观检查，即察看热电偶导线表面是否清洁，色泽均匀，无色斑；接点焊合牢固，表面光滑，无气孔，必要时需清洗或重新焊合。
校验热电偶的方法
热电偶是一种常用于测量温度的传感器，其工作原理是基于热电效应，即不同金属之间由于温度差异引起的电势差。
为了确保热电偶测量的准确性，可以采取以下几种常见的校验方法。
1. 零点校验：使用校准源或已知温度的参比热电偶，将热电偶两端接触同一温度的物体，调整温度表示为零位，并记录读数。
如果读数有偏差，可以通过修正温度表的零位点来校正热电偶的测量。
2. 对比校验：使用已知温度的标准温度计与热电偶同时测量同一温度物体的温度，并比较两者的读数。
如果存在较大的差异，可以通过修正热电偶的温度系数或校准温度表来提高测量准确性。
3. 市电点检查：将热电偶两端用导线连接，然后让一根导线与市电相连，通过观察读数是否为市电频率的整数倍（如50Hz）来判断热电偶的工作是否正常。
若读数为非整数倍或波形不正常，可能存在热电偶接点松动或损坏的问题，需要进行维修或更换。
4. 不均匀检查：使用已知温度分布的设备（如恒温槽）将热电偶置于不同温度区域中，同时记录热电偶的读数。
如果热电偶测量结果与设定的温度分布不一致，可能存在热电偶的不均匀性问题，需要进行修正或更换。
需要注意的是，校验热电偶的方法应当根据具体的检测标准和要求来选择，并在合适的环境条件下进行。
此外，定期的校验和维护对于保证热电偶测量的准确性和可靠性也是必要的。
热电偶校准规程1.范围本规程适用于本公司生产车间使用的全部类型热电偶首次校准，后续校准，使用中校准。
2.概述热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。
3.计量性能要求在测量范围内，误差应不大于热电偶本身规定的误差±2.5℃4.校准4.1校准室的环境校准的温度尽量保持在（20±5）℃，相对湿度不大于85%。
4.2校准的人员资质校准人员必须经过培训并取得资格证书4.3校准的设备UJ33a型电位差计和检定合格的热电偶4.3.1外观检查a)热电偶外观完好，没有明显的损坏。
b)热电偶上的信息完整制造单位或商标；规格型号；准确度等级;出厂编号。
4.3.2校准步骤a)将校准回路接通，暂不合上220伏电源。
设定好温控仪的第一个校验点。
在设定校验点时，先不要一下子就设定在实验点设定点，要分阶段逐渐上升，并且将可控硅电压调节器的“电源开关”拨到“关”的位置，调节电位差计的测量零点，全面检查整套装置接线；经检查正确无误时合上电源开始实验。
b)打开可控硅电压调节器的电源开关，分阶段调节温度设定点，待炉温达到设定点需稳定3~4min，就可以开始读取标准热电偶和被测热电偶的热电势和温度。
c)取得一个温度校验点的读数后，调整温控器，使炉温升高到第二个温度校验点，进行第二个读数；依次进行；d)根据所查数据，计算其误差情况如发现误差较大时，检查热电偶的接线柱等，重新进行较准。
e)根据仪表的示数，通过计算得出误差值。
5.校准结果处理5.1校准合格的热电偶，将校准数据填写在计量器具校准表R-A6079-007。
并将校准合格标签贴在热电偶上。
5.2校准不合格的热电偶，进行调整修理后再进行校准，如果还不合格则进行报废处理并贴上不合格标签。
