第1章金属塑性成形的力学基础

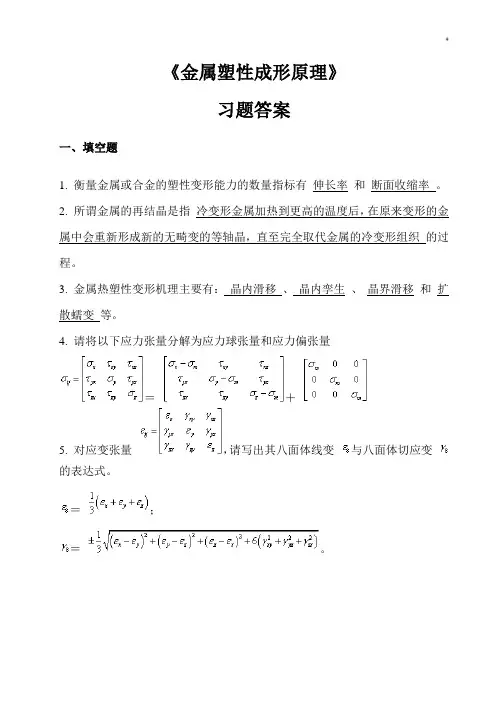

《金属塑性成形原理》习题答案一、填空题1. 衡量金属或合金的塑性变形能力的数量指标有伸长率和断面收缩率。

2. 所谓金属的再结晶是指冷变形金属加热到更高的温度后，在原来变形的金属中会重新形成新的无畸变的等轴晶，直至完全取代金属的冷变形组织的过程。

3. 金属热塑性变形机理主要有：晶内滑移、晶内孪生、晶界滑移和扩散蠕变等。

4. 请将以下应力张量分解为应力球张量和应力偏张量＝＋5. 对应变张量，请写出其八面体线变与八面体切应变的表达式。

＝；＝。

6.1864 年法国工程师屈雷斯加（H.Tresca ）根据库伦在土力学中研究成果，并从他自已所做的金属挤压试验，提出材料的屈服与最大切应力有关，如果采用数学的方式，屈雷斯加屈服条件可表述为。

7. 金属塑性成形过程中影响摩擦系数的因素有很多，归结起来主要有金属的种类和化学成分、工具的表面状态、接触面上的单位压力、变形温度、变形速度等几方面的因素。

8. 变形体处于塑性平面应变状态时，在塑性流动平面上滑移线上任一点的切线方向即为该点的最大切应力方向。

对于理想刚塑性材料处于平面应变状态下，塑性区内各点的应力状态不同其实质只是平均应力不同，而各点处的最大切应力为材料常数。

9. 在众多的静可容应力场和动可容速度场中，必然有一个应力场和与之对应的速度场，它们满足全部的静可容和动可容条件，此唯一的应力场和速度场，称之为真实应力场和真实速度场，由此导出的载荷，即为真实载荷，它是唯一的。

10. 设平面三角形单元内部任意点的位移采用如下的线性多项式来表示：，则单元内任一点外的应变可表示为＝。

11、金属塑性成形有如下特点：、、、。

12、按照成形的特点，一般将塑性成形分为和两大类，按照成形时工件的温度还可以分为、和三类。

13、金属的超塑性分为和两大类。

14、晶内变形的主要方式和单晶体一样分为和。

其中变形是主要的，而变形是次要的，一般仅起调节作用。

15、冷变形金属加热到更高的温度后，在原来变形的金属中会重新形成新的无畸变的等轴晶，直至完全取代金属的冷变形组织，这个过程称为金属的。

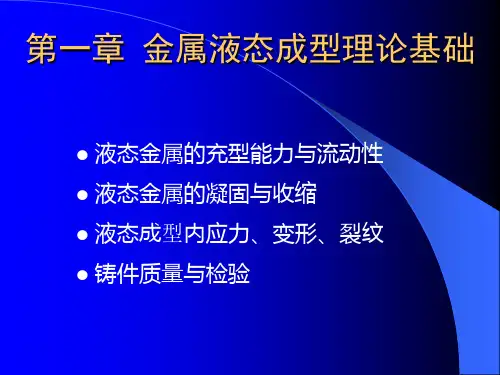

第一节 液态金属充型能力与流动性
0、什么是液态金属的充型能力
1）定义：
液体金属充满铸型型腔，获得尺寸精确、轮廓清晰的 成型件的能力，称为充型能力。
2）充型能力对成型的影响
充型能力不足时，会产生浇不足、冷隔、夹渣、气孔 等缺陷。
3）影响充型能力的因素
充型能力首先取决于金属本身的流动性(流动能力)，同 时又受铸型性质、浇注条件和铸件结构等因素影响。
一、铸件的凝固方式
在铸件凝固过程中，其断面上一般存在三个区 域：固相区、凝固区和液相区。
1、分类
依据对铸件质量影响较大的凝固区的宽窄划分 铸件的凝固方式为如下三类：
(1)逐层凝固
纯金属和共晶成分的合金在凝固过程中不存在液、固并 存的凝固区，随着温度下降，固体层不断加厚，液体不 断减少，直达铸件中心，这种凝固方式称为逐层凝固。
机械应力
二、铸件的变形及其防止
1、变形的原因：
铸件内部残余内应力。 只有原来受拉伸部分产生压缩 变形、受压缩部分产生拉伸变 形，才能使铸件中的残余内应 力减小或消除。
平板铸件的变形
杆件的变形
床身铸件的变形
粱形铸件的弯曲变形
2、防止措施：
减小应力； 将铸件设计成对称结构，使其内应力互相平衡； 采用反变形法； 设置拉肋； 时效处理。
2、冷裂纹的特征
裂纹细小，呈连续直线状，裂缝内有金属光泽或轻 微氧化色。
3、防止措施
凡是能减少铸件内应力和降低合金脆性的因素 均能防止冷裂。 设置防裂肋亦可有效地防止铸件裂纹。
防裂肋
三、合金的吸气性
液态合金中吸入的气体，若在冷凝过程中不能溢 出，滞留在金属中，将在铸件内形成气孔。
一）气孔的危害
气孔破坏了金属的连续性，减少了其承载的有效 截面积，并在气孔附近引起应力集中，从而降低 了铸件的力学性能。 弥散性气孔还可促使显微缩松的形成，降低铸件 的气密性。

名词解释塑性成型：金属材料在一定的外力作用下，利用其塑性而使其成形并获得一定力学性能的加工方法加工硬化：略动态回复：在热塑性变形过程中发生的回复动态再结晶：在热塑性变形过程中发生的结晶超塑性变形：一定的化学成分、特定的显微组织及转变能力、特定的变形温度和变形速率等，则金属会表现出异乎寻常的高塑性状态塑性：金属在外力作用下，能稳定地发生永久变形而不破坏其完整性的能力。

屈服准则（塑性条件）：在一定的变形条件下，只有当各应力分量之间符合一定关系时，指点才开始进入塑性状态，这种关系成为屈服准则。

塑性指标：为衡量金属材料塑性的好坏，需要有一种数量上的指标。

晶粒度：表示金属材料晶粒大小的程度，由单位面积所包含晶粒个数来衡量，或晶粒平均直径大小。

填空1、塑性成形的特点（或大题？）1组织性能好（成形过程中，内部组织发生显著变化）2材料利用率高（金属成形是靠金属在塑性状态下的体积转移来实现的，不切削，废料少，流线合理）3尺寸精度高（可达到无切削或少切屑的要求）4生产效率高适于大批量生产失稳——压缩失稳和拉伸失稳按照成形特点分为1块料成形（一次加工、轧制、挤压、拉拔、二次加工、自由锻、模锻2板料成形多晶体塑性变形——晶内变形（滑移，孪生）和晶界变形超塑性的种类——细晶超塑性、相变超塑性冷塑性变形组织变化——1晶粒形状的变化2晶粒内产生亚结构3晶粒位向改变固溶强化、柯氏气团、吕德斯带（当金属变形量恰好处在屈服延伸范围时，金属表面会出现粗超不平、变形不均匀的痕迹，称为吕德斯带）金属的化学成分对钢的影响（C略、P冷脆、S热脆、N兰脆、H白点氢脆、O塑性下降热脆）；组织的影响——单相比多相塑性好、细晶比粗晶好、铸造组织由于有粗大的柱状晶粒和偏析、夹杂、气泡、疏松等缺陷、塑性降低。

摩擦分类——干摩擦、边界摩擦、流体摩擦摩擦机理——表面凹凸学说、分子吸附学说、粘着理论库伦摩擦条件T=up 常摩擦力条件t=mK塑性成形润滑——1、特种流体润滑法2、表面磷化-皂化处理3、表面镀软金属常见缺陷——毛细裂纹、结疤、折叠、非金属夹杂、碳化物偏析、异金属杂物、白点、缩口残余影响晶粒大小的主要因素——加热温度、变形程度、机械阻碍物常用润滑剂——液体润滑剂、固体润滑剂（干性固体润滑剂、软化型固体润滑剂）问答题1、提高金属塑性的基本途径1、提高材料成分和组织的均匀性2、合理选择变形温度和应变速率3、选择三向压缩性较强的变形方式4、减小变形的不均匀性2、塑性成形中的摩擦特点1、伴随有变形金属的塑性流动2、接触面上压强高3、实际接触面积大4、不断有新的摩擦面产生5、常在高温下产生摩擦3、塑性成形中对润滑剂的要求1、应有良好的耐压性能2、应有良好的耐热性能3、应有冷却模具的作用4、应无腐蚀作用5、应无毒6、应使用方便、清理方便4、防止产生裂纹的原则措施1、增加静水压力2、选择和控制适合的变形温度和变形速度3、采用中间退火，以便消除变形过程中产生的硬化、变形不均匀、残余应力等。

滑移
滑移：在切应力作用下，晶体的一部分相对于另一部分沿着一
定的晶面（滑移面）和晶向（滑移方向）产生相对位移， 且不破坏晶体内部原子排列规律性的塑变方式。
τ
τ
a)未变形
bτ )弹性变形
τc)弹塑性变形
单晶体滑移变形示意图
d)塑性变形
孪生
孪生：晶体内的一部分原子（红色）相对另一部分原子沿某个
晶面转动，使未转动部分与转动部分的原子排列成镜面对称关系。

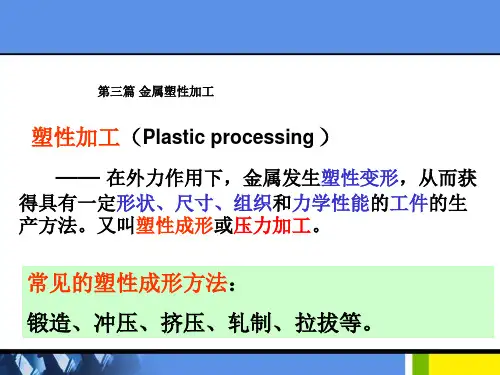

一、金属的可锻性（塑性加工性能）
定义：在锻造过程中，金属通过塑性加工而不开裂， 并获得合格零件的能力。 衡量指标：金属的塑性和变形抗力 塑性越高、变形抗力越低，可锻性越好。
二、影响金属可锻性的因素：
三个主要因素：金属的本质、加工条件、应力状态 1、金属的本质（内在因素）： ①化学成分
➢ 碳钢：钢的含碳量越低，可锻性越好; ➢ 合金钢：合金元素含量越高，可锻性越差； ➢ 纯金属的可锻性优于合金。 ②金属组织
冷变形过程缺点：
①冷变形过程的加工硬化使金属的塑性变差，给进一步塑性变 形带来困难。 ②对加工坯料要求其表面干净、无氧化皮、平整。 ③加工硬化使金属变形处电阻升高，耐蚀性降低。
五、纤维组织及其利用
纤维组织（热加工流线）：
塑性加工中，金属的晶粒形状和晶界分布的杂质沿变形方 向被拉长，呈纤维状。纤维组织不能热处理消除，只能通过锻 压改变其形状和方向。
纯金属或单相固溶体（奥氏体）的可锻性优于多相组织； 均匀细晶的可锻性优于粗晶组织和铸态柱状晶； 钢中存在网状二次渗碳体时可锻性下降。
影响金属可锻性的因素：
2、加工条件：
①变形温度 温度越高，金属塑性提高，
变形抗力降低，可锻性提高。
加热温度过高，产生缺陷： 过热：晶粒长大，使综合机械性能下降； 过烧：晶粒边界氧化或熔化 ，一击即碎； 脱碳：碳与环境气体反应，使表层含碳量减少； 严重氧化：表层与 氧反应，生成氧化物。
