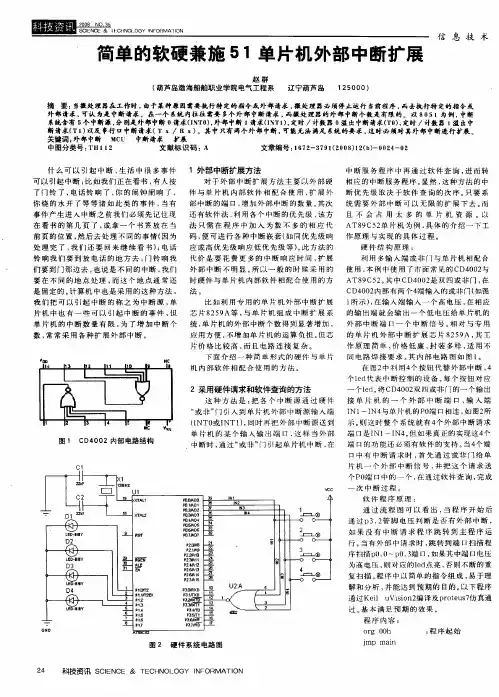

简单的软硬兼施５ １单片机外部中断扩展
赵群 （葫芦岛渤海船舶职业学院电气工程系 辽宁葫芦岛 １ ２ ５０００） 信息技术
摘要：当徽处理器在工作时，由于某种原因需要执行特定的指令或外部请求，微处理器必须停止运行当前程序，而去执行特定的指令或 外部请求，可认为是中断请求。在一个系统内往往需要多个外部中断请求，而微处理器的外部中断个数是有限的。以８ ０ ５ｌ为例，中断 系统含有５个中断源，分别是外部中断０请求（ＩＮＴＯ），外部中断１请求（ＩＮＴ１），定时／计数器０溢出中断请求（Ｔ０），定时／计数器１溢出中 断请求（Ｔ１）以及串行口中断请求（Ｔ ｘ／Ｒ Ｘ）。其中只有两个外部中断，可能无法满足系统的要求，这时必须对其外部中断进行扩展。 关键词：外部中断 ＭＣＵ 中断请求 扩展 中图分类号：ＴＨｌｌ ２ 文献标识码：Ａ 文章编号：１ ６７２—３７９１（２００８）ｌ ２（ｂ）－－００２４－－０２
什么可以引起中断，生活中很多事件
可以引起中断：比如我们正在看书，有人按
了门铃了，电话铃响了，你的闹钟闹响了，
你烧的水开了等等诸如此类的事件，当有
事件产生进入中断之前我们必须先记住现
在看书的第几页了，或拿一个书签放在当
前页的位置，然后去处理不同的事情（因为
处理完了，我们还要回来继续看书）：电话
铃响我们要到放电话的地方去，门铃响我
们要到门那边去，也说是不同的中断，我们
要在不同的地点处理，而这个地点通常还
是固定的。计算机中也是采用的这种方法，
我们把可以引起中断的称之为中断源，单
片机中也有一些可以引起中断的事件，但
单片机的中断数量有限，为了增加中断个
数，常常采用各种扩展外部中断。
图１ ＣＤ４００２内部电路结构
Ｃ１ １外部中断扩展方法
对于外部中断扩展方法主要以外部硬
件与单片机内部软件相配合使用，扩展外
部中断的端口，增加外部中断的数量。其次
