太阳能接线盒概述

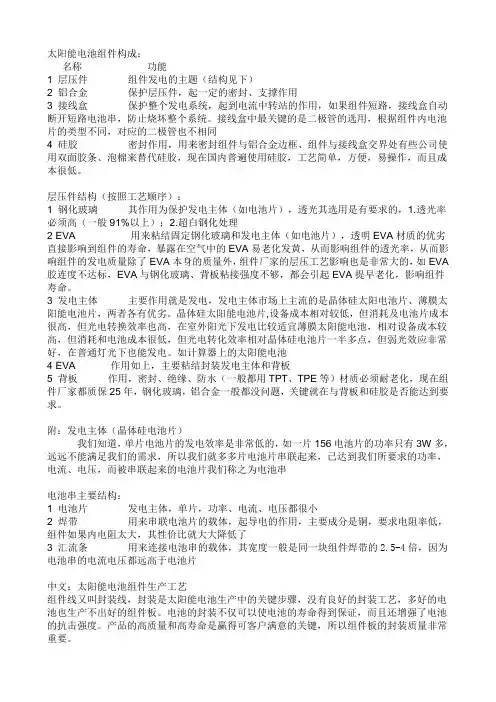

太阳能电池组件构成：

名称

功能

1 层压件 组件发电的主题（结构见下）

2 铝合金 保护层压件，起一定的密封、支撑作用

3 接线盒 保护整个发电系统，起到电流中转站的作用，如果组件短路，接线盒自动断开短路电池串，防止烧坏整个系统。接线盒中最关键的是二极管的选用，根据组件内电池片的类型不同，对应的二极管也不相同

4 硅胶 密封作用，用来密封组件与铝合金边框、组件与接线盒交界处有些公司使用双面胶条、泡棉来替代硅胶，现在国内普遍使用硅胶，工艺简单，方便，易操作，而且成本很低。

层压件结构（按照工艺顺序）：

1 钢化玻璃 其作用为保护发电主体（如电池片），透光其选用是有要求的，1.透光率必须高（一般91%以上）；2.超白钢化处理

2 EVA 用来粘结固定钢化玻璃和发电主体（如电池片），透明EVA材质的优劣直接影响到组件的寿命，暴露在空气中的EVA易老化发黄，从而影响组件的透光率，从而影响组件的发电质量除了EVA本身的质量外，组件厂家的层压工艺影响也是非常大的，如EVA胶连度不达标，EVA与钢化玻璃、背板粘接强度不够，都会引起EVA提早老化，影响组件寿命。

3 发电主体 主要作用就是发电，发电主体市场上主流的是晶体硅太阳电池片、薄膜太阳能电池片，两者各有优劣。晶体硅太阳能电池片,设备成本相对较低，但消耗及电池片成本很高，但光电转换效率也高，在室外阳光下发电比较适宜薄膜太阳能电池，相对设备成本较高，但消耗和电池成本很低，但光电转化效率相对晶体硅电池片一半多点，但弱光效应非常好，在普通灯光下也能发电。如计算器上的太阳能电池

4 EVA 作用如上，主要粘结封装发电主体和背板

5 背板 作用，密封、绝缘、防水（一般都用TPT、TPE等）材质必须耐老化，现在组件厂家都质保25年，钢化玻璃，铝合金一般都没问题，关键就在与背板和硅胶是否能达到要求。

几种主要材料的特性

一、钢化玻璃

1. 加工原理钢化玻璃是平板玻璃的二次加工产品，钢化玻璃的加工可分为物理钢化法和化学钢化法。太阳能光伏组件对钢化玻璃的透光率要求很高，要大于91.6%，对大于1200nm的红外光有较高的反射率。厚度在3.2mm。

1）物理钢化玻璃又称为淬火钢化玻璃（将金属工件加热到某一适当温度并保持一段时间，随即浸入淬冷介质中快速冷却）。这种玻璃处于内部受拉，外部受压的应力状态，一旦局部发生破损，便会发生应力释放，玻璃被破碎成无数小块，这些小的碎片没有尖锐棱角，不易伤人。

2）化学钢化玻璃是通过改变玻璃的表面的化学组成来提高玻璃的强度，一般是应用离子交换法进行钢化。其效果类似于物理钢化玻璃

2. 钢化玻璃的主要优点：

第一是强度较之普通玻璃提高数倍，抗弯强度是普通玻璃的3~5倍，抗冲击强度是普通玻璃5~10倍，提高强度的同时亦提高了安全性。

第二是使用安全，其承载能力增大改善了易碎性质，即使钢化玻璃破坏也呈无锐角的小碎片，对人体的伤害极大地降低了. 钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150LC以上的温差变化，对防止热炸裂有明显的效果。钢化玻璃具有良好的热稳定性，能承受的温差是普通玻璃的3倍， 可承受200℃的温差变化。

3. 钢化玻璃的缺点：

第一钢化后的玻璃不能再进行切割，和加工，只能在钢化前就对玻璃进行加工至需要 形状，再进行钢化处理。

第二钢化玻璃强度虽然比普通玻璃强，但是钢化玻璃在温差变化大时有自爆（自己破裂）的可能性，而普通玻璃不存在自爆的可能性钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆

4.自爆现象：

① 玻璃质量缺陷的影响

A．玻璃中有结石、杂质：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。特别

结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。 结石存在于玻璃中，与玻璃体有着不同的膨胀系数。玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。伴随结石而存在的裂纹扩展极易发生。
