纽邦E呼吸机招标技术参数

1

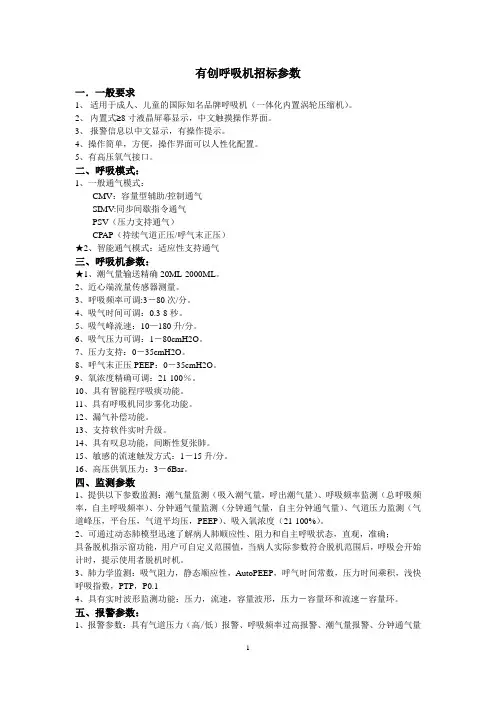

有创呼吸机招标参数

一．一般要求

1、 适用于成人、儿童的国际知名品牌呼吸机（一体化内置涡轮压缩机）。

2、 内置式≥8寸液晶屏幕显示，中文触摸操作界面。

3、 报警信息以中文显示，有操作提示。

4、操作简单，方便，操作界面可以人性化配置。

5、有高压氧气接口。

二、呼吸模式：

1、一般通气模式：

CMV：容量型辅助/控制通气

SIMV:同步间歇指令通气

PSV（压力支持通气）

CPAP（持续气道正压/呼气末正压）

★2、智能通气模式：适应性支持通气

三、呼吸机参数：

★1、潮气量输送精确20ML-2000ML。

2、近心端流量传感器测量。

3、呼吸频率可调:3－80次/分。

4、吸气时间可调：0.3-8秒。

5、吸气峰流速：10—180升/分。

6、吸气压力可调：1－80cmH2O。

7、压力支持：0－35cmH2O。

8、呼气末正压PEEP：0－35cmH2O。

9、氧浓度精确可调：21-100％。

10、具有智能程序吸痰功能。

11、具有呼吸机同步雾化功能。

12、漏气补偿功能。

13、支持软件实时升级。

14、具有叹息功能，间断性复张肺。

15、敏感的流速触发方式：1－15升/分。

16、高压供氧压力：3－6Bar。

四、监测参数

1、提供以下参数监测：潮气量监测（吸入潮气量，呼出潮气量）、呼吸频率监测（总呼吸频率，自主呼吸频率）、分钟通气量监测（分钟通气量，自主分钟通气量）、气道压力监测（气道峰压，平台压，气道平均压，PEEP）、吸入氧浓度（21-100%）。

2、可通过动态肺模型迅速了解病人肺顺应性、阻力和自主呼吸状态，直观，准确；

具备脱机指示窗功能，用户可自定义范围值，当病人实际参数符合脱机范围后，呼吸会开始计时，提示使用者脱机时机。

3、肺力学监测：吸气阻力，静态顺应性，AutoPEEP，呼气时间常数，压力时间乘积，浅快呼吸指数，PTP，P0.1

4、具有实时波形监测功能：压力，流速，容量波形，压力－容量环和流速－容量环。

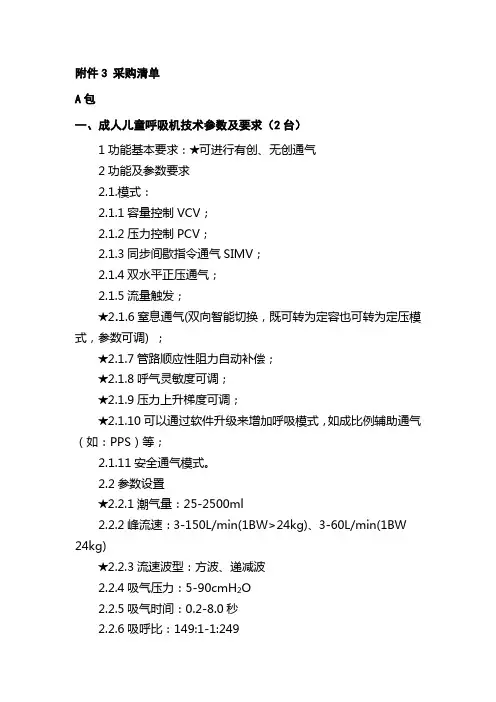

附件3 采购清单A包

一、成人儿童呼吸机技术参数及要求（2台）

1功能基本要求：★可进行有创、无创通气

2功能及参数要求

2.1.模式：

2.1.1容量控制VCV；

2.1.2压力控制PCV；

2.1.3同步间歇指令通气SIMV；

2.1.4双水平正压通气；

2.1.5流量触发；

★2.1.6窒息通气(双向智能切换，既可转为定容也可转为定压模式，参数可调) ；

★2.1.7管路顺应性阻力自动补偿；

★2.1.8呼气灵敏度可调；

★2.1.9压力上升梯度可调；

★2.1.10可以通过软件升级来增加呼吸模式，如成比例辅助通气（如：PPS）等；

2.1.11安全通气模式。

2.2参数设置

★2.2.1潮气量：25-2500ml

2.2.2峰流速：3-150L/min(1BW>24kg)、3-60L/min(1BW24kg)

★2.2.3流速波型：方波、递减波

2.2.4吸气压力：5-90cmH2O

2.2.5吸气时间：0.2-8.0秒

2.2.6吸呼比：149:1-1:249 2.2.7流速加速百分比：1-100%

2.2.8呼气触发灵敏度：1-80%

2.2.9脱管灵敏度：20-95%

2.2.10流量触发灵敏度：0.5-20L/min

2.2.11呼吸频率：1-100次/min

2.2.12PEEP：0-45cmH2O

2.2.13窒息通气时间间隔：10-60秒

2.2.14湿化方式可设

2.2.15湿化器水罐死腔量可设

3监测功能

3.1实时监测：通气参数、设置参数、警报情况

3.2波型监测：曲线刻度可在一定范围内有时变更

★3.3含监测实时的压力-时间、流速-时间、潮气量-时间及压力容量环迹图，并能跟踪测算高低拐点

3.4通气参数监测：单次呼吸性质、氧浓度O2%、呼气末正压PEEP、呼出潮气量、呼出分钟通气量、自主呼吸分钟通气量、递送气量、吸呼比、管道峰值压力、管道平均压力、管道平台压力、总呼吸频率

有创呼吸机招标技术参数

基本要求：

1、全新原装进口产品，中英文操作界面，多种语言选择。

2、气动电控呼吸机，可接中心供气系统，非涡轮机。

1、 性能及要求

1.1 适用范围：新生儿、儿童及成人，无创及有创机械通气(可选压缩机)

1.2 操作界面：全触屏彩色操作界面

1.3 语言：中文、英文

1.4 接口：具有VGA接口，外接17寸高清显示屏

1.5 监测波形：压力波形、流量波形、容量波形；压力容量环、流量容量环

1.6 截图和储存：可任意截取屏幕图像，并提供多种下载途径

1.7 后备电池：内部蓄电池使用时间1小时

2 呼吸模式与呼吸类型

2.1 呼吸模式

2.1.1 A/CMV辅助控制通气模式

2.1.2 SIMV同步间歇指令通气

2.1.3 SPONT自主呼吸

2.1.4 NIV无创通气:一键切换选择无创模式

2.1.5 Backup后备通气

2.2 呼吸类型

2.2.1 容量控制通气VCV

2.2.2 压力控制通气PCV

2.2.3 压力支持通气PSV

2.2.4 容量目标压力控制模式VTPC

2.2.5 容量目标压力支持模式VTPS

2.2.6 双向压力释放通气模式BPRV

3 设置参数

3.1 潮气量：100~3000ml（成人）5~1000ml（新生儿、儿童）

3.2 呼吸频率：1~80（成人）1~150（新生儿、儿童）

3.3 流速：1~180L/min（成人）1~100L/min（新生儿、儿童）

3.4 流速波形：方波或递减波

3.5 呼吸暂停：关闭，0.1~3.0s

3.6 叹息：1.5倍潮气量/100次呼吸

3.7 吸气压力：0~80cmH2O/bar(成人)0~70cmH2O/bar(新生儿、儿童)

3.8 吸气时间：0.1~5.0s（成人）0.1~3s（新生儿、儿童）

3.9 I/E(吸/呼比): 1:99~4:1

无创呼吸机招标采购技术参数要求

一、主要用途 治疗因各种原因所致的通气不足、换气功能障碍、急慢性呼吸衰竭等

二、技术参数要求

工作模式

持续气道正压通气模式

自主呼吸与时间控制自动切换模式

* 容量保证压力支持模式

压力控制模式

设置参数范围

吸气压:

呼气压

持续气道正压

呼吸频率 次

吸气时间

压力延迟上升时间

吸气上升时间

潮气量

* 氧浓度调节

同屏幕显示内容

监测参数 实时潮气量、分钟通气量、漏气量、小气道峰压、病人自主呼吸比例，氧浓度

设定参数 呼吸模式、吸气压、呼气压、吸气时间、潮气量、分钟通气量、频率

* 三道波形 流速波形，容量波形，压力波形

报警信息

管道脱落报警

窒息报警

电源故障报警

高压，低压报警

高，低呼吸频率报警

低每分通气量

低呼出潮气量

系统报警

功能

* 近心端压力监测，保证监测参数的精确度 先进的涡轮系统，提供的峰流速

先进的空氧模块，氧浓度可调（），高流速和大量漏气下依然准确调节氧浓度。

智能开机自检功能和漏气量测试功能，保证机械在使用过程中的稳定性。

先进的面罩预设选择和记忆功能，提供最佳同步性。

自动漏气补偿功能，最大漏气量补偿可达 。

* 增强型（自动灵敏度追踪系统）功能：吸气、呼气灵敏度自动调节,保证即使在大量漏气（漏气量≥）的情况下，仍能保持完美的同步性能，最大限度减少病人呼吸功能，提高病人舒适程度.。

待机功能

* 内置一体化的后备电池，可提供小时后备电源

* 符合 标准。

注：标注“*”号的参数为关键性技术参数，未标注“*”号的参数为一般性技术参数。
