3DOne简易操作教程

  • 格式：doc
  • 大小：4.73 MB
  • 文档页数：29

3DOne简易操作教程目录3DOne简易操作教程.............................................................................................................................................. - 3 - 第1章3Done 操作界面篇....................................................................................................................... - 3 -1.主菜单（如图一数字1）................................................................................................................. - 3 -2. 标题栏（如图一数字2） .............................................................................................................. - 3 -3. 帮助和授权（如图一数字3）..................................................................................................... - 4 -4.主要命令工具栏（如图一数字4）.............................................................................................. - 4 -5. XY平面网格（如图一数字5）.................................................................................................... - 4 -6.案例资源库（如图一数字6） ....................................................................................................... - 4 -7.视图导航（如图一数字7）............................................................................................................ - 4 -8. DA工具条（如图一数字8） ....................................................................................................... - 4 -9. 坐标值和单位展示框（如图一数字9）................................................................................... - 5 -第2章3Done 图形交互篇....................................................................................................................... - 5 -1. 即时拖拽尺寸手柄......................................................................................................................... - 6 -2. 移动旋转手柄...................................................................................................................................... - 6 -3.直接编辑................................................................................................................................................ - 6 -第3章3Done 鼠标键盘篇....................................................................................................................... - 7 -1、灵活的鼠标拾取 ............................................................................................................................ - 7 -2、快捷的键盘操作 ............................................................................................................................ - 8 - 第4章3Done 草图绘制篇........................................................................................................................- 8 - （1）、矩形.............................................................................................................................................- 9 - （2）、圆形.............................................................................................................................................- 9 - （3）、椭圆形.........................................................................................................................................- 9 - （4）、正多边形................................................................................................................................. - 10 - （5）、直线.......................................................................................................................................... - 10 - （6）、圆弧.......................................................................................................................................... - 10 - （7）、多段线...................................................................................................................................... - 11 - （8）、通过点绘制曲线................................................................................................................... - 11 - （9）、预制文字................................................................................................................................. - 11 - （10）、参考几何体.......................................................................................................................... - 12 - 第5章3Done 草图编辑篇..................................................................................................................... - 12 - （1）、圆角.......................................................................................................................................... - 12 - （2）、倒角.......................................................................................................................................... - 13 - （3）、单击修剪................................................................................................................................. - 13 - （4）、修剪/延伸曲线...................................................................................................................... - 14 - （5）、偏移曲线................................................................................................................................. - 14 - 第6章3Done 基本实体篇..................................................................................................................... - 14 -(1)、六面体............................................................................................................................................ - 15 -(2)、球体 ................................................................................................................................................ - 15 -(3)、圆柱体............................................................................................................................................ - 15 -精选文档精选文档3DOne简易操作教程第1章3Done 操作界面篇自从中小学3D打印课程开展后，应该使用什么样的3D设计软件进行教学，成为人们关注的热点。

合集下载

3D one 课程：桌子的制作

3D one 课程：桌子的制作

桌子的制作制作的效果图如下所示：步骤一：上试图，利用草图绘制中的矩形工具，绘制矩形。

如下图所示，确定完成。

步骤二：点击绘制的草图，在右侧弹出的快捷菜单中选择板材拉伸。

步骤三；下试图，草图绘制、矩形工具进行绘制。

步骤四：对完成的草图进行板材拉伸。

步骤五：隐藏最上面的板子。

步骤六：抽壳，注意抽壳的面为上面和前面。

步骤七：特征造型-》切口命令。

一次点击连接的面，如下图所示。

步骤八：前视图、将最底下的面向上移动3个单位。

步骤九：特征造型-》添加槽命令。

点击如下图所示的面，为其添加槽口。

步骤十：继续进行添加槽设计，这时候勾选反向选项。

完成槽口的添加。

步骤十一；特征造型、平板拼插、预制槽命令。

凸槽选择底部的面，凹槽选择竖着的面。

步骤十二：继续进行平板拼插，预制槽命令，添加槽口。

步骤十三；显示出刚才隐藏的面板。

步骤十四：继续进行平板拼插、预制槽，添加槽口。

凸槽选择竖着的3个面，凹槽选择平着的面。

步骤十五：特征造型、圆角命令，将桌面上的四个角进行圆角修饰。

步骤十六：左视图，开始绘制桌子的下半部分。

首先绘制一条镜像线。

利用直线工具，绘制如图所示的形状。

链状圆角命令，进行圆角修饰。

继续进行链状圆角命令利用直线工具，继续绘制。

并删除多余的线。

链状圆角命令。

框选所有的线条，进行镜像。

框选所有的线条，移动，稍微往下移动一点。

删除镜像线，利用直线工具，将有漏洞的地方进行封闭。

链状圆角命令，进行修饰。

步骤十七：板材拉伸草图，注意方向。

步骤十八：线性阵列，绘制好的桌子腿。

步骤十九：组合编辑加运算。

基体选择上面的板子，合并体选择绘制的桌子腿。

步骤二十；对右侧的同样进行组合编辑加运算。

步骤二十一：隐藏右侧的桌子腿，继续进行草图绘制。

步骤二十二：右视图，利用矩形工具绘制草图。

步骤二十三：显示右侧的桌子腿，板材拉伸。

步骤二十四：平板拼插，预制槽命令。

凸槽选择横着的木材，凹槽选择桌子腿。

步骤二十五：右侧的桌子腿进行同样的操作。

步骤二十六：至此，桌子的绘制完成。

3Done教程--花瓶

3Done教程--花瓶

第一课用旋转命令做一个花瓶学习目标：绘制成花瓶的外形。

了解 3Done 的基本命令；学会用“通过点绘制曲线”画草图；学会使用旋转命令。

设计过程：1.打开 3Done，点击转换视图的4.打勾确认草图。

骰子的“上”，也即是转换成俯视5.再一次进入草图绘制，选择“直图。

线”。

绘制旋转轴。

（绘制的平面还是默认的网格，别选到之前画好的曲线上去）2.在草图命令下找到“通过点绘制曲线”命令。

鼠标移动到网格上，单击一次鼠标左键，即选中绘制草图的平面。

这里要注意的是直线的第一点要选择花瓶母线的最下端的那个点，其次是直线必须竖直。

要不然后面做旋转的时候做出来的花瓶就不正。

保证其竖直的方法是在绘3.绘制出需要旋转的母线，母线制第二点时看到红色的线和虚线1重合时就是竖直的，还可以用网壳命令将其变为体。

格线来判断是否竖直。

在特殊功能处找到“抽壳”命令。

打勾确认旋转轴。

6.在特征造型处找到“旋转”命令。

9.在弹出的对话框中，造型位置，点击一下旋转出来的花瓶造型，厚度位置我们用正值。

（这里注意一下厚度，如果为负值则是向内，正值是向外，这里我们将其向外抽壳。

）开方面不用管，直接打勾7.在弹出的对话框中，轮廓 P 的确认。

位置点击一下草图一，也就是画的第一个草图曲线；轴 A 位置点击草图二，也就是那条直线。

其余参数默认的不用管。

打勾确认旋转。

（这时可以按住鼠标右键拖动网格转换视图查看效果。

如果觉得有网格遮挡视线，可以在下方显示/隐藏的地方点击网格就隐藏8.这时候做出来的还不是体，而了网格，在点一次就又出现网格。

）是一个闭合的面，我们可以用抽210.在瓶口的位置感觉不太好看，12.在弹出的对话框中，基体选择有些失真的效果。

这里我们先用花瓶，分割选择平面。

打勾确认。

草图画一条直线，然后拉伸出一个面。

拉伸命令在特殊造型的第一个命令就是。

13.分别选中平面、花瓶分割出来拉伸的时候拉伸轮廓选择画的直的上面部分，按 Delete 键删除。

线，拉伸类型选择对称拉伸，拉14.滚动鼠标将模型放大，将鼠标伸的长度要使拉伸的平面穿透整放在花瓶瓶口外边缘，双击鼠标个花瓶。

3Done飞机的三维绘制

3Done飞机的三维绘制

3DOne三3Done飞机的三维绘制维创意设计课程：飞机1（机身篇）为向大家展示如何用3DOne进行各种三维创意作品的设计，本文特别通过绘制建模飞机这个例子演示。

本文共分5部分演示：绘制机身、绘制前螺旋桨、绘制尾翼、绘制机翼、绘制驾驶舱。

下面让我们来看看，怎么用3DOne快速而有灵活简便地完成飞机的三维绘制。

一、绘制机身打开3DOne软件，左键点击直线命令，点击工作区的网格，绘制长为150的水平直线。

如下图1。

此时可以调整左下方的立体视图，点击“上”，正视工作区。

图1选择直线命令，在上步骤绘制的直线左侧绘制长为12的竖直直线，右侧绘制长为10的竖直直线（如下图2）。

图2选择圆弧命令，圆弧两端点1和点2分别点选上步骤绘制直线的端点，圆弧半径设为520（如图3）。

点击正上方finish按钮确认。

图3点击旋转命令，轮廓选择绘制的草图，轴A选择长为150的边（如图4）。

图4点击确定按钮完成旋转，如图5。

图5切除尾部：选择直线命令，绘制草图平面选择网格平面，根据下图尺寸绘制出草图图形，如图6。

图6点击选择镜像命令，实体选择绘制的草图，镜像线选择网格中间的X轴（红色），如图7，点击确定，完成镜像。

图7选择拉伸命令，布尔运算选择减运算，轮廓选择上步骤绘制的草图，拉伸类型选择对称，结束点输入20（贯穿即可），如图8。

图8点击确定，完成切除。

如下图9。

图9选择直线命令，在网格平面绘制长为25的直线，如下图10：图10点击确定按钮，选择拉伸命令结束点设为15，点击确定，完成片体拉伸。

如下图11。

图11选择直线命令，绘制平面选择上步骤拉伸的片体，如下图12。

图12参照下图13尺寸和位置关系，绘制草图：图13完成草图绘制，选择拉伸命令，布尔运算选择减运算，结束点设为20，见下图14，点击确定，完成拉伸切除。

图14转动鼠标，点击飞机尾部边线（加亮），在弹出的辅助菜单中选择圆角命令，见下图15。

图15在弹出的对话框中，半径R设为9,，见下图16，点击确定，完成圆角绘制。

(完整版)3DOne动画制作流程.doc

(完整版)3DOne动画制作流程.doc

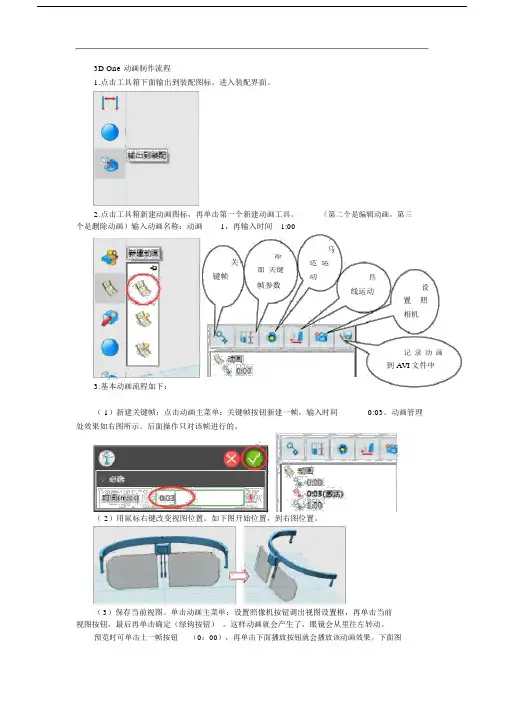

3D One 动画制作流程1.点击工具箱下面输出到装配图标。

进入装配界面。

2.点击工具箱新建动画图标，再单击第一个新建动画工具。

（第二个是编辑动画，第三个是删除动画）输入动画名称：动画1，再输入时间 1:00马关 添达 运 键帧加 关键动直帧参数线运动设置 照相机记 录 动 画到 AVI 文件中3.基本动画流程如下：（ 1）新建关键帧：点击动画主菜单：关键帧按钮新建一帧，输入时间0:03。

动画管理处效果如右图所示。

后面操作只对该帧进行的。

（ 2）用鼠标右键改变视图位置。

如下图开始位置，到右图位置。

（ 3）保存当前视图。

单击动画主菜单：设置照像机按钮调出视图设置框，再单击当前视图按钮，最后再单击确定（绿钩按钮） 。

这样动画就会产生了，眼镜会从里往左转动。

预览时可单击上一帧按钮 （0：00），再单击下面播放按钮就会播放该动画效果。

下面图示是播放 0 ：00 以后的动画效果。

（ 4）重复上面（ 1）、（ 2）、（3），在 0：05 设置视图如下：这样我们就制作了眼镜从里向左外转动，最后停在上面视图的旋转视图动画。

以上流程大家可以制作三维物体转动视图展示的动画。

下面再讲讲直线动画：（ 4）直线运动制作。

新建关键帧：0：08，点击动画主菜单：直线运动，出现下图设置框。

单击右镜片，再单击设置框上的动态移动按钮。

把镜片从往右移动一定距离。

效果图下图所示。

最后单击设置框上的确定按钮就可以了。

回到上一帧0:05 处，单击播放按钮可看到镜片往右移动的效果，时间为 3 秒。

同样的操作，大家可以设置左边镜片往左移动的效果。

这样的动画在讲解三维物体构成时能动态展示各零部件，类似组装中的爆炸效果。

最后再设置两块镜片回位的效果，也是用直线运动来完成。

在一帧时可以设置多个零部件的直线运动效果。

（ 5）马达运动制作。

点击动画主菜单：马达运动，出现下图设置框。

单击要旋转的实体，再单击方向，只要选择跟该实体垂直的方向就行了，旋转中轴为屏幕中心坐标轴。
