3DOne简易操作教程目录3DOne简易操作教程.............................................................................................................................................. - 3 - 第1章3Done 操作界面篇....................................................................................................................... - 3 -1.主菜单（如图一数字1）................................................................................................................. - 3 -2. 标题栏（如图一数字2） .............................................................................................................. - 3 -3. 帮助和授权（如图一数字3）..................................................................................................... - 4 -4.主要命令工具栏（如图一数字4）.............................................................................................. - 4 -5. XY平面网格（如图一数字5）.................................................................................................... - 4 -6.案例资源库（如图一数字6） ....................................................................................................... - 4 -7.视图导航（如图一数字7）............................................................................................................ - 4 -8. DA工具条（如图一数字8） ....................................................................................................... - 4 -9. 坐标值和单位展示框（如图一数字9）................................................................................... - 5 -第2章3Done 图形交互篇....................................................................................................................... - 5 -1. 即时拖拽尺寸手柄......................................................................................................................... - 5 -2. 移动旋转手柄...................................................................................................................................... - 6 -3.直接编辑................................................................................................................................................ - 6 -第3章3Done 鼠标键盘篇....................................................................................................................... - 6 -1、灵活的鼠标拾取 ............................................................................................................................ - 7 -2、快捷的键盘操作 ............................................................................................................................ - 8 - 第4章3Done 草图绘制篇........................................................................................................................- 8 - （1）、矩形.............................................................................................................................................- 8 - （2）、圆形.............................................................................................................................................- 9 - （3）、椭圆形.........................................................................................................................................- 9 - （4）、正多边形....................................................................................................................................- 9 - （5）、直线.......................................................................................................................................... - 10 - （6）、圆弧.......................................................................................................................................... - 10 - （7）、多段线...................................................................................................................................... - 10 - （8）、通过点绘制曲线................................................................................................................... - 11 - （9）、预制文字................................................................................................................................. - 11 - （10）、参考几何体.......................................................................................................................... - 12 - 第5章3Done 草图编辑篇..................................................................................................................... - 12 - （1）、圆角.......................................................................................................................................... - 12 - （2）、倒角.......................................................................................................................................... - 13 - （3）、单击修剪................................................................................................................................. - 13 - （4）、修剪/延伸曲线...................................................................................................................... - 14 - （5）、偏移曲线................................................................................................................................. - 14 - 第6章3Done 基本实体篇..................................................................................................................... - 14 -(1)、六面体............................................................................................................................................ - 15 -(2)、球体 ................................................................................................................................................ - 15 -(3)、圆柱体............................................................................................................................................ - 15 -(4)、圆锥体............................................................................................................................................ - 16 -(5)、椭球体............................................................................................................................................ - 16 - 第7章3Done 特征造型篇..................................................................................................................... - 17 -(1)、拉伸................................................................................................................................................. - 17 -(2)、旋转................................................................................................................................................. - 17 -(3)、扫掠................................................................................................................................................. - 18 -(4)、放样................................................................................................................................................. - 18 -(5)、圆角................................................................................................................................................. - 19 -(6)、倒角................................................................................................................................................. - 19 -(7)、拔模................................................................................................................................................. - 20 -(8)、点变形............................................................................................................................................ - 20 - 第8章3Done 特殊功能篇..................................................................................................................... - 21 -(1)、抽壳................................................................................................................................................. - 21 -(2)、扭曲................................................................................................................................................. - 21 -(3)、圆环折弯........................................................................................................................................ - 22 -(4)、浮雕................................................................................................................................................. - 22 -(5)、镶嵌曲线........................................................................................................................................ - 22 -(6)、实体分割........................................................................................................................................ - 23 -(7)、圆柱折弯........................................................................................................................................ - 23 -(8)、锥削................................................................................................................................................. - 24 - 第9章3Done 基本编辑篇..................................................................................................................... - 24 -（1）、移动.......................................................................................................................................... - 24 - （2）、缩放.......................................................................................................................................... - 25 - （3）、阵列.......................................................................................................................................... - 25 - （4）、镜像......................................................................................................................................... - 25 - （5）、DE移动................................................................................................................................... - 26 - （6）、对齐移动................................................................................................................................. - 26 - 第10章3Done 组合编辑篇.................................................................................................................. - 27 - （1）、布尔加运算 ............................................................................................................................ - 27 - （2）、布尔减运算........................................................................................................................... - 27 - （3）、布尔交运算 ............................................................................................................................ - 28 - 白银市平川区第二中学3D One校本课教学计划............................................................................ - 28 - 【前言】 ................................................................................................................................................. - 28 - 【学情分析】 ........................................................................................................................................ - 28 - 【教学软件分析】............................................................................................................................... - 28 - 【教学目标】 ........................................................................................................................................ - 28 - 【教学方法】 ........................................................................................................................................ - 29 - 【教学内容安排】............................................................................................................................... - 29 - 【课时安排】 ........................................................................................................................................ - 29 -3DOne简易操作教程第1章3Done 操作界面篇自从中小学3D打印课程开展后，应该使用什么样的3D设计软件进行教学，成为人们关注的热点。

3D One 动画制作流程1.点击工具箱下面输出到装配图标。

进入装配界面。

2.点击工具箱新建动画图标，再单击第一个新建动画工具。

（第二个是编辑动画，第三个是删除动画）输入动画名称：动画1，再输入时间 1:00马关 添达 运 键帧加 关键动直帧参数线运动设置 照相机记 录 动 画到 AVI 文件中3.基本动画流程如下：（ 1）新建关键帧：点击动画主菜单：关键帧按钮新建一帧，输入时间0:03。

动画管理处效果如右图所示。

后面操作只对该帧进行的。

（ 2）用鼠标右键改变视图位置。

如下图开始位置，到右图位置。

（ 3）保存当前视图。

单击动画主菜单：设置照像机按钮调出视图设置框，再单击当前视图按钮，最后再单击确定（绿钩按钮） 。

这样动画就会产生了，眼镜会从里往左转动。

预览时可单击上一帧按钮 （0：00），再单击下面播放按钮就会播放该动画效果。

下面图示是播放 0 ：00 以后的动画效果。

（ 4）重复上面（ 1）、（ 2）、（3），在 0：05 设置视图如下：这样我们就制作了眼镜从里向左外转动，最后停在上面视图的旋转视图动画。

以上流程大家可以制作三维物体转动视图展示的动画。

下面再讲讲直线动画：（ 4）直线运动制作。

新建关键帧：0：08，点击动画主菜单：直线运动，出现下图设置框。

单击右镜片，再单击设置框上的动态移动按钮。

把镜片从往右移动一定距离。

效果图下图所示。

最后单击设置框上的确定按钮就可以了。

回到上一帧0:05 处，单击播放按钮可看到镜片往右移动的效果，时间为 3 秒。

同样的操作，大家可以设置左边镜片往左移动的效果。

这样的动画在讲解三维物体构成时能动态展示各零部件，类似组装中的爆炸效果。

最后再设置两块镜片回位的效果，也是用直线运动来完成。

在一帧时可以设置多个零部件的直线运动效果。

（ 5）马达运动制作。

点击动画主菜单：马达运动，出现下图设置框。

单击要旋转的实体，再单击方向，只要选择跟该实体垂直的方向就行了，旋转中轴为屏幕中心坐标轴。

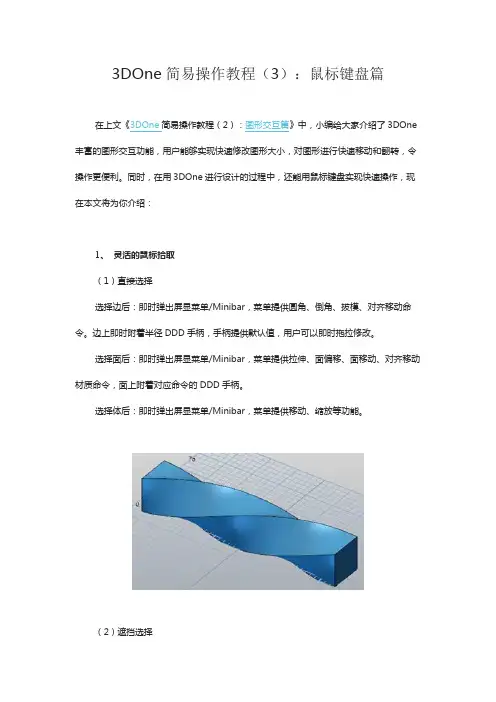

3DOne简易操作教程（3）：鼠标键盘篇在上文《3DOne简易操作教程（2）：图形交互篇》中，小编给大家介绍了3DOne 丰富的图形交互功能，用户能够实现快速修改图形大小，对图形进行快速移动和翻转，令操作更便利。

同时，在用3DOne进行设计的过程中，还能用鼠标键盘实现快速操作，现在本文将为你介绍：1、灵活的鼠标拾取（1）直接选择选择边后：即时弹出屏显菜单/Minibar，菜单提供圆角、倒角、拔模、对齐移动命令。

边上即时附着半径DDD手柄，手柄提供默认值，用户可以即时拖拉修改。

选择面后：即时弹出屏显菜单/Minibar，菜单提供拉伸、面偏移、面移动、对齐移动材质命令，面上附着对应命令的DDD手柄。

选择体后：即时弹出屏显菜单/Minibar，菜单提供移动、缩放等功能。

（2）遮挡选择对已有对象点击，既不释放鼠标，也不移动鼠标，则界面会提供此位置所有可以选择的对象类别，方便用户选择被遮挡对象。

这就是Pick from list功能，只是命令的启动仿123D的做法，其启动方式也可以是，鼠标在某对象上提供1s后，鼠标自动切换到Pick from list功能，在此时点击，系统也会自动提供该列表。

（3）Shift PickShift Pick边，意思是选择相切的边。

Shift Pick面，则是选择能形成一个可识别的特征面。

（4）Alt Pick用于选择该鼠标位置上第2个合法对象。

（5）默认可选对象类型默认鼠标可选对象类型包括All, Sketch, Curve, Edge, Face, Shape。

2、快捷的键盘操作（1）Ctrl + C, Ctrl + V支持对体的复制和粘贴。

（2）Delete支持零件环境对体对象、草图整体的直接删除，其他对象如边、面不支持删除。

支持草图环境内草图几何标注的删除。

（3）Ctrl + 方向键实现视图旋转。

（4）Ctrl + Home = Align Plane。

3DOne快速上手教程介绍本文档旨在帮助你快速掌握3DOne软件的基础操作和功能。

通过本教程，你将学会如何使用3DOne来创建令人惊叹的三维模型。

步骤一：安装3DOne首先，你需要在电脑上安装3DOne软件。

请按照以下步骤进行操作：3. 运行安装程序并按照提示完成安装过程。

步骤二：创建新项目当安装完成后，你可以开始创建一个新的3DOne项目。

按照以下步骤进行操作：1. 打开3DOne软件。

2. 在菜单栏中选择"文件"，然后选择"新建项目"。

3. 在弹出的对话框中，输入项目的名称和存储位置，然后点击"确定"。

步骤三：导入模型现在你可以开始导入模型并开始编辑了。

按照以下步骤进行操作：1. 在左侧的菜单中，选择"导入"。

2. 浏览你的电脑，找到你想要导入的3D模型文件，然后点击"打开"。

3. 3DOne将自动导入模型并显示在场景中。

步骤四：编辑模型一旦导入了模型，你可以开始对其进行编辑和修改。

以下是一些常用的编辑功能：- 移动: 选择模型后，在场景中拖动鼠标来移动模型的位置。

移动: 选择模型后，在场景中拖动鼠标来移动模型的位置。

- 旋转: 选择模型后，使用鼠标滚轮或拖动模型来旋转它。

旋转: 选择模型后，使用鼠标滚轮或拖动模型来旋转它。

- 缩放: 选择模型后，使用鼠标滚轮或缩放工具来调整模型的大小。

缩放: 选择模型后，使用鼠标滚轮或缩放工具来调整模型的大小。

步骤五：添加材质和纹理为了使你的模型更加逼真和有趣，你可以为其添加材质和纹理。

按照以下步骤进行操作：1. 选择你想要编辑的模型。

2. 在右侧的属性面板中，找到"材质"选项。

3. 点击"添加"按钮来添加一个新的材质。

4. 在材质编辑面板中，你可以调整颜色、光照效果和纹理等属性。

步骤六：渲染和导出完成编辑模型后，你可以渲染场景并导出最终的三维图像或动画。

3DOne简易操作教程目录3DOne简易操作教程.............................................................................................................................................. - 3 - 第1章3Done 操作界面篇....................................................................................................................... - 3 -1.主菜单（如图一数字1）................................................................................................................. - 3 -2. 标题栏（如图一数字2） .............................................................................................................. - 3 -3. 帮助和授权（如图一数字3）..................................................................................................... - 4 -4.主要命令工具栏（如图一数字4）.............................................................................................. - 4 -5. XY平面网格（如图一数字5）.................................................................................................... - 4 -6.案例资源库（如图一数字6） ....................................................................................................... - 4 -7.视图导航（如图一数字7）............................................................................................................ - 4 -8. DA工具条（如图一数字8） ....................................................................................................... - 4 -9. 坐标值和单位展示框（如图一数字9）................................................................................... - 5 -第2章3Done 图形交互篇....................................................................................................................... - 5 -1. 即时拖拽尺寸手柄......................................................................................................................... - 5 -2. 移动旋转手柄...................................................................................................................................... - 6 -3.直接编辑................................................................................................................................................ - 6 -第3章3Done 鼠标键盘篇....................................................................................................................... - 6 -1、灵活的鼠标拾取 ............................................................................................................................ - 7 -2、快捷的键盘操作 ............................................................................................................................ - 8 - 第4章3Done 草图绘制篇........................................................................................................................- 8 - （1）、矩形.............................................................................................................................................- 8 - （2）、圆形.............................................................................................................................................- 9 - （3）、椭圆形.........................................................................................................................................- 9 - （4）、正多边形....................................................................................................................................- 9 - （5）、直线.......................................................................................................................................... - 10 - （6）、圆弧.......................................................................................................................................... - 10 - （7）、多段线...................................................................................................................................... - 10 - （8）、通过点绘制曲线................................................................................................................... - 11 - （9）、预制文字................................................................................................................................. - 11 - （10）、参考几何体.......................................................................................................................... - 12 - 第5章3Done 草图编辑篇..................................................................................................................... - 12 - （1）、圆角.......................................................................................................................................... - 12 - （2）、倒角.......................................................................................................................................... - 13 - （3）、单击修剪................................................................................................................................. - 13 - （4）、修剪/延伸曲线...................................................................................................................... - 14 - （5）、偏移曲线................................................................................................................................. - 14 - 第6章3Done 基本实体篇..................................................................................................................... - 14 -(1)、六面体............................................................................................................................................ - 15 -(2)、球体 ................................................................................................................................................ - 15 -(3)、圆柱体............................................................................................................................................ - 15 -(4)、圆锥体............................................................................................................................................ - 16 -(5)、椭球体............................................................................................................................................ - 16 - 第7章3Done 特征造型篇..................................................................................................................... - 17 -(1)、拉伸................................................................................................................................................. - 17 -(2)、旋转................................................................................................................................................. - 17 -(3)、扫掠................................................................................................................................................. - 18 -(4)、放样................................................................................................................................................. - 18 -(5)、圆角................................................................................................................................................. - 19 -(6)、倒角................................................................................................................................................. - 19 -(7)、拔模................................................................................................................................................. - 20 -(8)、点变形............................................................................................................................................ - 20 - 第8章3Done 特殊功能篇..................................................................................................................... - 21 -(1)、抽壳................................................................................................................................................. - 21 -(2)、扭曲................................................................................................................................................. - 21 -(3)、圆环折弯........................................................................................................................................ - 22 -(4)、浮雕................................................................................................................................................. - 22 -(5)、镶嵌曲线........................................................................................................................................ - 22 -(6)、实体分割........................................................................................................................................ - 23 -(7)、圆柱折弯........................................................................................................................................ - 23 -(8)、锥削................................................................................................................................................. - 24 - 第9章3Done 基本编辑篇..................................................................................................................... - 24 -（1）、移动.......................................................................................................................................... - 24 - （2）、缩放.......................................................................................................................................... - 25 - （3）、阵列.......................................................................................................................................... - 25 - （4）、镜像......................................................................................................................................... - 25 - （5）、DE移动................................................................................................................................... - 26 - （6）、对齐移动................................................................................................................................. - 26 - 第10章3Done 组合编辑篇.................................................................................................................. - 27 - （1）、布尔加运算 ............................................................................................................................ - 27 - （2）、布尔减运算........................................................................................................................... - 27 - （3）、布尔交运算 ............................................................................................................................ - 28 - 白银市平川区第二中学3D One校本课教学计划............................................................................ - 28 - 【前言】 ................................................................................................................................................. - 28 - 【学情分析】 ........................................................................................................................................ - 28 - 【教学软件分析】............................................................................................................................... - 28 - 【教学目标】 ........................................................................................................................................ - 28 - 【教学方法】 ........................................................................................................................................ - 29 - 【教学内容安排】............................................................................................................................... - 29 - 【课时安排】 ........................................................................................................................................ - 29 -3DOne简易操作教程第1章3Done 操作界面篇自从中小学3D打印课程开展后，应该使用什么样的3D设计软件进行教学，成为人们关注的热点。

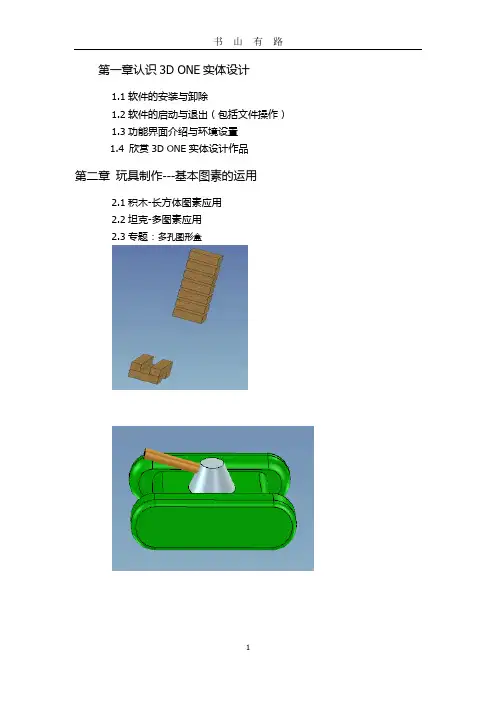

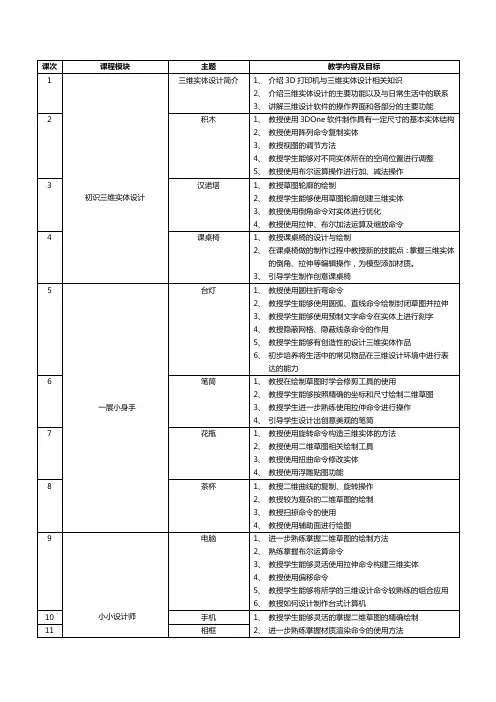

第一章认识3D ONE实体设计
1.1软件的安装与卸除
1.2软件的启动与退出（包括文件操作）
1.3功能界面介绍与环境设置
1.4 欣赏3D ONE实体设计作品
第二章玩具制作---基本图素的运用
2.1积木-长方体图素应用
2.2坦克-多图素应用
2.3专题：多孔图形盒
第三章智慧汽车制作---拉伸造型设计1
3.1底盘-二维草图直线、矩形应用
3.2车身-二维草图弧线应用
3.3专题：智慧小车
第四章智慧汽车制作---拉伸造型设计2
4.1车身-二维草图投影镜像应用
4.2座位-二维草图过渡样条线应用
4.3 专题：我的风火轮
第五章文具用品制作---旋转造型设计
5.1 笔筒-简单旋转实体制作
5.2 防滑笔-复杂旋转实体制作
5.3专题：复古闹钟
第六章铁艺制作---扫描造型设计
6.1铁丝挂钩-简单扫描实体制作
6.2铁丝篮子-复杂扫描实体制作
6.3 专题：阳台铁艺
第七章瓶体结构制作---放样造型设计
7.1扁瓶-简单放样实体制作。

3D O n e简易操作教程目录3DOne简易操作教程第1章3Done 操作界面篇自从中小学课程开展后，应该使用什么样的3D设计软件进行教学，成为人们关注的热点。

专为中小学教育开发打造的3D设计软件--，致力于学生思维能力的提高，实现创新素质教育的发展。

因此，3DOne具备简单易用的程序环境，支持专业级的涂鸦式平面草图绘制，可进行丰富实用的3D实体设计，提供多种多样的显示控制，还能通过内嵌于软件的社区网站，下载。

3DOne 将这些强大的功能，与简单易用的程序环境相结合，使得孩子们更易上手。

接下来，本文先带大家了解3DOne的操作界面，你只要花点点时间，就能看懂组成操作界面的这9大部分，快速实现入门：图一：3DOne操作界面1.主菜单（如图一数字1）1) 新建：点击新建，建立一个案例进行设计2) 本地磁盘：用于打开存储在本地磁盘中的案例，其默认格式是Z13) 输入：导入第3方格式，包括Z3PRT、IGES、STP、STL这4种格式4) 保存：保存编辑完成后的案例到本地磁盘和云盘，其默认格式是Z15) 另存为：把案例另存到另一个文件，默认格式是Z16) 输出：导出案例，导出格式支持IGES、STP、STL、JPEG、PNG以及PDF7) 快速撤销、重做命令：对错误操作进行撤销、重做2. 标题栏（如图一数字2）1）标题栏用于显示当前编辑的案例名称3. 帮助和授权（如图一数字3）1) 快速提示：提供快速提示以便进行下一步操作2) 许可管理器：打开许可管理器进行许可授权管理3) 关于：显示软件版权归属，版本号和用户目录等信息4.主要命令工具栏（如图一数字4）1) 基本实体：六面体、球体、圆柱体、圆锥体、椭球体2) 绘制草图：矩形、圆形、椭圆、正多边形、直线、圆弧、多段线…3) 编辑草图：圆角、倒角、单击裁剪、修剪/延伸…4) 特征造型：拉伸、拔模、扫掠…5) 特殊功能：曲线分割、实体分割、抽壳、圆柱折弯…6) 基础编辑：移动、缩放、阵列、镜像…7) 组合编辑：将不同的形状进行组合8) 测量距离：测量两点之间的距离9) 材质渲染：为材质加上渲染效果5. XY平面网格（如图一数字5）平面网格帮助用户进行位置确定，可以选择关闭或者显示。
