桩基础设计的几个相关要点

桩基础施工技术规范及质量控制要点桩基础是土木工程中常用的一种重要基础形式。

为了确保施工质量和工程安全，桩基础施工必须遵循严格的技术规范并进行全面的质量控制。

本文将介绍桩基础施工技术规范，并探讨质量控制的要点。

一、施工技术规范1. 设计准备在开始桩基础施工前，应进行全面的设计准备工作。

这包括确定桩基础的类型、尺寸和数量，选择适当的桩机和施工方法等。

施工前应组织现场勘察，了解地质情况，以便进行合理的施工设计。

2. 桩基础施工过程（1）桩机操控和监控：桩机操作人员必须持有相应的证书，并熟悉桩机的性能和操作方法。

桩机的监控和控制应具备远程功能，并定期进行维护和保养。

（2）桩基础施工方法：根据设计要求，选择合适的施工方法。

常见的方法包括冲击法、钻孔灌注桩法等。

施工过程中要确保桩身的垂直度和位置精度。

（3）桩身施工质量检查：施工人员应对桩身进行检查，确保桩身的质量符合要求。

这包括对桩身的直径、壁厚和强度等进行检查，并及时处理发现的问题。

3. 质量检验和验收施工完成后，应进行桩基础的质量检验和验收。

这包括对桩身的物理性质进行测试，如强度、抗压性能等。

同时还要检查桩身的外观质量，并核对是否符合设计要求。

只有在通过质量检验和验收后，桩基础工程才能交付使用。

二、质量控制要点1. 材料质量控制桩基础的材料质量直接影响工程的稳定性和安全性。

施工中应严格控制材料的选择和使用。

选择具有相应认证的供应商，确保材料符合国家标准和设计要求。

同时，对材料进行质量抽检和测试，以确保其质量稳定。

2. 施工工艺质量控制施工工艺是保证桩基础施工质量的重要环节。

应按照施工规范进行施工，控制施工过程中的关键参数。

施工过程中，应定期对桩身进行检查和测试，确保其强度、垂直度和位置精度符合设计要求。

3. 质量检验和验收控制质量检验和验收是评估桩基础施工质量的重要手段。

应组织专业人员进行检验和验收工作，并按照规范和标准进行。

对检验和验收结果要及时记录和整理，发现问题及时纠正和处理。

桩基础的构造
桩基础的概述
讨论
不同类型的桩基础 适用于那些情况？
桩基础的受力计算
摩擦系数f1 摩擦系数f2 摩擦系数f3 摩擦系数f4F直源自为D设计桩长承载力为δ
桩基础的施工
主要内容
沉入桩施工 灌注桩施工
沉入桩施工
❖ 锤击沉桩
施工流程图 （仅供参考）
场地清理
测量放样
桩机就位
吊桩
插桩 检 查 桩 位 锤击沉桩
❖静力压桩 静力压桩系采用静压力将桩压入土中，
即以压桩机的自重克服沉桩过程中的阻力。
怎么计算压桩阻力？
水中沉桩
❖主要通过搭设施工便桥、土岛和各类脚手架 组成的工作平台，进行水中沉桩作业。
❖主要有哪些方法？都有哪些特点？
先筑围堰后沉桩基法 先沉桩基后筑围堰法 用吊箱围堰修筑水中桩基法
灌注桩
❖灌注桩的分类
桩基础
LOGO
主要内容
1 桩基础的概述 2 桩基础的构造 3 桩基础的受力计算 4 桩基础的施工
桩基础的概述
❖什么是桩基础？ ❖为什么要用桩基础？ ❖桩基础的类型
按材料分为木桩、钢筋混凝土桩、预应力混 凝土桩及钢桩；按照制作方法分为预制桩和灌注 桩；按照施工方法分为沉入桩（包括锤击沉桩、 振动沉桩、射水沉桩、静力沉桩等）和灌注桩； 桩按承载性状可分为摩擦型桩和端承型桩 ；桩按 成桩时挤土状况可分为非挤土桩、部分挤土桩和
最后一阶段锤击
抽检试验
运桩
沉入桩施工
❖锤击沉桩
主要沉桩设备：桩锤、桩架及动力装置。 施工要点有哪些？ 锤击沉桩的停锤控制指标？
沉入桩施工
❖振动沉桩
设计一下振动 沉桩的施工流程
施工过程要注意哪些？

桩基础施工准备及预制桩灌注桩施工要点桩基础是建筑工程中常用的一种基础形式，其作用是通过将桩体深入地下，使其承担建筑物的荷载并将其传递到地下的更稳固的土层或岩石中。

在进行桩基础施工前，需要进行一系列的准备工作。

同时，桩基础的施工方式可以分为预制桩和灌注桩两种，它们各有特点和要点。

以下是桩基础施工准备及预制桩、灌注桩施工要点的详细介绍。

一、桩基础施工准备1.确定桩基础类型：根据地质勘察报告和工程设计要求，确定桩基础的类型，包括哪种类型的桩适合该工程、桩的布设方式等。

2.设计桩基础参数：根据结构设计要求，设计并确定桩的直径、长度、间距、深度等参数。

3.地质勘察：进行详细的地质调查和勘察，了解地质情况，确定桩基础的施工方式和桩的类型。

4.施工方案编制：根据地质勘察和设计要求，编制桩基础的施工方案，明确施工工艺和施工步骤。

5.资料准备：准备施工所需的资料，包括地质勘察报告、设计图纸、施工图纸、施工规范等。

6.施工设备准备：准备各类施工机械设备和工具，包括打桩机、输送设备、振动器、检测仪器等。

7.施工人员培训：对参与桩基础施工的人员进行培训，使其熟悉施工流程和操作要点，提高施工质量和安全性。

1.预制桩的制作：在预制场地进行桩的制作，根据设计要求和施工图纸的要求进行浇筑和养护，确保预制桩的质量。

2.桩的布置：根据设计要求和布置图进行桩的布置，保证桩之间的间距和垂直度符合要求。

3.装桩：使用专用的起吊工具将预制桩吊装到预埋位置，同时检查桩的垂直度和水平度，调整桩的位置和方向。

4.固定桩：将预制桩通过焊接、膨胀螺栓、混凝土浇注等方式固定在土体或岩石中，保证桩的稳定性和承载力。

5.清理桩顶：清理桩顶的浮泥和杂物，保证桩顶平整，并对桩顶进行必要的处理，以便进行后续的连接工作。

6.连接桩帽：根据设计要求，在桩顶上安装桩帽，通过焊接或螺栓连接，使桩帽和桩体形成一个整体。

7.检测桩的质量：使用合适的检测仪器对桩进行检测，检查桩的垂直度、桩身的强度等指标是否符合设计要求。

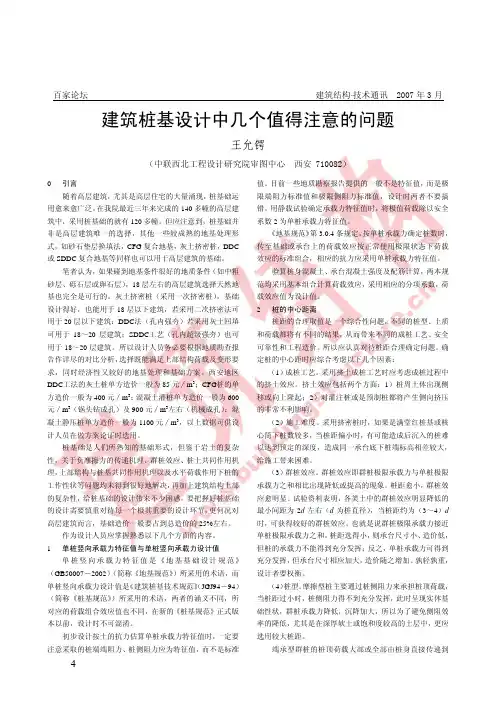

百家论坛 建筑结构⋅技术通讯 2007年3月建筑桩基设计中几个值得注意的问题王允锷（中联西北工程设计研究院审图中心 西安 710082）0 引言随着高层建筑，尤其是高层住宅的大量涌现，桩基础运用愈来愈广泛。

在我院最近三年来完成的140多幢的高层建筑中，采用桩基础的就有120多幢。

但应注意到，桩基础并非是高层建筑唯一的选择，其他一些较成熟的地基处理形式，如砂石垫层换填法，CFG复合地基，灰土挤密桩，DDC 或SDDC复合地基等同样也可以用于高层建筑的基础。

笔者认为，如果碰到地基条件很好的地质条件（如中粗砂层、砾石层或卵石层），18层左右的高层建筑选择天然地基也完全是可行的。

灰土挤密桩（采用一次挤密桩），基础设计得好，也能用于18层以下建筑，若采用二次挤密法可用于20层以下建筑；DDC法（孔内强夯）若采用灰土回填可用于18～20层建筑；SDDC工艺（孔内超级强夯）也可用于18～20层建筑。

所以设计人员务必要根据地质勘查报告作详尽的对比分析，选择既能满足上部结构荷载及变形要求，同时经济性又较好的地基处理和基础方案。

西安地区DDC工法的灰土桩单方造价一般为85元∕m3；CFG桩的单方造价一般为400元∕m3；混凝土灌桩单方造价一般为600元∕m3（锅头钻成孔）及900元∕m3左右（机械成孔）；混凝土静压桩单方造价一般为1100元∕m3，以上数据可供设计人员在做方案论证时选用。

桩基础是人们所熟知的基础形式，但鉴于岩土的复杂性，关于负摩擦力的传递机理、群桩效应、桩土共同作用机理，上部结构与桩基共同作用机理以及水平荷载作用下桩的工作性状等问题均未得到很好地解决，再加上建筑结构上部的复杂性，给桩基础的设计带来不少困惑。

要把握好桩基础的设计需要慎重对待每一个极其重要的设计环节，更何况对高层建筑而言，基础造价一般要占到总造价的25%左右。

作为设计人员应掌握熟悉以下几个方面的内容。

1 单桩竖向承载力特征值与单桩竖向承载力设计值单桩竖向承载力特征值是《地基基础设计规范》（GB50007－2002）（简称《地基规范》）所采用的术语，而单桩竖向承载力设计值是《建筑桩基技术规范》（JGJ94－94）（简称《桩基规范》）所采用的术语，两者的涵义不同，所对应的荷载组合效应值也不同，在新的《桩基规范》正式版本以前，设计时不可混淆。
