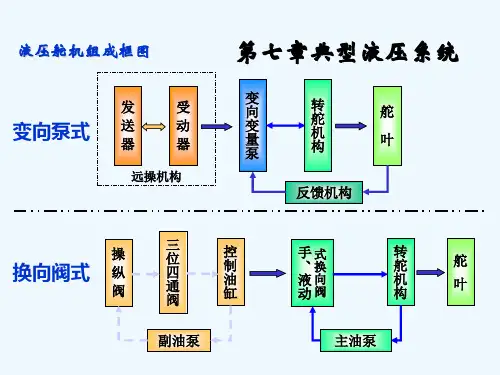

第七讲典型液压系统及实例(1)液压传动实例液压系统实例分析液压系统的步骤了解生产工艺对液压系统的工作要求；初步浏览整个系统，了解系统的组成；以执行元件为中心，将液压系统分解成若干个子系统；对每一个子系统进行分析，根据执行元件的动作要求，弄清基本回路的类型及数量；根据液压系统中各执行元件间的关系，建立各子系统间的联系；在归纳总结的基础上搞清液压系统的传动及控制原理。
液压系统实例压力机液压系统第一节压力机液压系统一、压力机工艺过程简介压力机是锻压、冲压、冷挤压、校直等工艺过程中广泛应用的压力加工机械，是最早应用液压传动的机械之一。
液压系统实例压力机液压系统压力机多采用四立柱结构。
冲头在四立柱的导向作用下，由液压系统驱动从上向下实现快速下行―慢速加压―保压延时― 快速回程―原位停止动作，完成对工件的压力加工过程。
工作台上的液压缸负责实现向上顶出工件―向下退回压力机液压系统二、压力机液压系统1.冲压操作工作过程1)启动各换向阀处于原始位置，油泵打出的油液流回油箱。
压力机液压系统2)冲压油缸快速下行1Y、5Y得电，缸16在重力作用下快速下行，由于泵1的流量不能满足其快速下降对流量的要求，缸16上腔形成负压，通过阀14从油箱15中补油。
压力机液压系统3)冲压油缸慢速接近工件，加压当缸16上的碰块压下行程开关2S时，2S发讯使5Y断电，缸16下腔的油液只有打开阀10回油箱，同时上腔油液的压力升高，阀14关闭，缸16慢速下降，冲头碰到工件时，阻力急剧增大，泵的供油量随之减小压力机液压系统4)保压当缸16上腔的压力达到压力继电器1K调定的压力时，1K 发讯1Y断电，油泵缸荷，缸16保压。
压力机液压系统5)泄压保压时间到，继电器发讯，2Y通电，油液由阀6进入油缸下腔，其上方无法排油，缸16不动作：同时，油经阀12进入阀11控制油口，使阀11开启，油液经阀11流回油箱，油泵在低压下工作，此压力不足以打开充液阀的主阀芯，而使阀14中的卸压阀开启，使油缸16的上腔泄压。
